Што такое калектары для вадаправода

Для пачатку давайце ўдакладнім, што такое вадаправодны калектар - гэта тэхнічная трубообразная дэталь, якая здольная змешваць розную вадкасць (па малекулярнаму складу або тэмпературы) або раздаваць яе па некалькіх каналах адначасова. У нашым выпадку гэта можа быць змяшальнік, трайнік, чацвярык або Грабёнка для разводкі труб ацяплення або водазабеспячэння.

Мы нададзім больш увагі менавіта апошняму варыянту - даведаемся, як гэта падключаецца, і паглядзім дэманстрацыю відэа ў гэтым артыкуле.

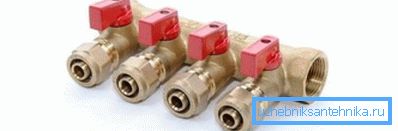

Калектар для металлопластовых труб

ўстаноўка калектараў

Заўвага. Па вялікім рахунку, ўстаноўкі калектараў, як такой, не існуе наогул, так як гэта ўсяго толькі прамежкавы адаптар, які спрыяе палегчаны пераходу вадкасці ў іншыя каналы. Увесь мантаж такой прылады, як правіла, разглядаецца ў сукупнасці з іншымі сантэхнічнымі прыборамі і сістэмамі.

разнавіднасці

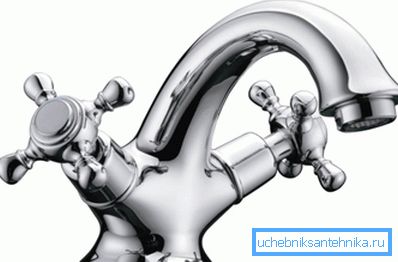

Двухвентильный змяшальнік для ракавіны
  • Самая вядомая форма калектара для радавога карыстальніка сантэхнічнымі вузламі, гэта змяшальнік для ракавіны або ванны, гэта значыць, які ўбудоўваецца ў санвузел і накладной на сцяну (ёсць таксама ўбудавальныя ў сцяну варыянты). Гэты механізм можа мець запорную арматуру ў выглядзе кран-букс (двухвентильные і двухрычажные мадэлі), альбо ў выглядзе картрыджа або шара (однорычажные або джойстиковые мадэлі).
  • У любым з відаў запорной арматуры дзейнічае адзін прынцып водазабору - яна паступае з двух крыніц (гарачага і халоднага), а выходзіць для спажывання праз адзін канал, званы выліваючы. Кошт такіх прыбораў можа моцна адрознівацца адзін ад аднаго, у залежнасці ад якасці і дэкаратыўнага афармлення.
Камбінаваны сантэхнічны трайнік
  • Найбольш просты з усіх водаправодных калектараў, гэта сантэхнічны трайнік для труб, які, па сутнасці, з'яўляецца водаразборнай вузлом - падача ідзе па адным канале, а раздача - па двух. Такія прыстасаванні пастаянна выкарыстоўваюцца не толькі ў водазабеспячэнні, але і ў каналізацыі (фанаў траякі), а таксама іх выкарыстоўваюць для транспарціроўкі і раздачы самых розных вадкасцяў і газаў. У водазабеспячэнні яны вырабляюцца з сталі, латуні, медзі, поліпрапілена, пашытага поліэтылену і полибутилена.
сантэхнічныя Грабёнка
  • І, нарэшце, самы вядомы сантэхнікам выгляд калектара, гэта Грабёнка, якую выкарыстоўваюць для водаразборных вузлоў пры мантажы вадзянога цёплай падлогі, альбо гэта можа быць раздача вадкасці для радыятараў на розныя крылы будынка. У большасці выпадкаў яна прадаецца з запорной арматурай, як вы гэта бачыце на фота ўверсе, але можа таксама пастаўляцца і без такой - тады краны даводзіцца мантаваць самастойна.
  • Як правіла, Грабёнка такога тыпу вырабляюцца з латуні, хоць таксама могуць быць з медзі, сталі і нават сілуміну, хоць апошні варыянт лепш не выкарыстоўваць наогул. Колькасць адводаў ў такога прыстасавання можа быць розным, пачынаючы ад трох і заканчваючы бясконцасцю, гэта значыць, вы можаце злучаць калектары, якія маюць па 10 і больш выхадаў, калі на гэта ёсць патрэба.

Калектар для цёплай падлогі

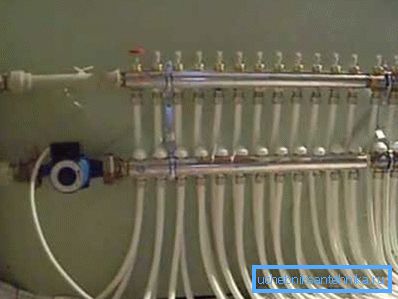

Варыянт вонкавай ўстаноўкі

Размеркавальны вузел для водоразбора ў апале інструкцыя дазваляе ўсталёўваць не толькі ў нішы, але звонку, калі для гэтага адведзена спецыяльнае памяшканне - кацельня, дзе такая сістэма не будзе нікому перашкаджаць. Але, перш за ўсё, давайце разбяромся ў самой сутнасці, гэта значыць, у прынцыпе падлучэння ацяпляльнай сістэмы праз калектар і даведаемся, як гэта працуе.

Ад любога катла ацяплення заўсёды адыходзяць два контуру - адзін для падачы гарачай вады, а іншы для вяртання ўжо астылага цепланосбіта, таму, для мантажу вадзянога цёплага падлогі таксама спатрэбіцца дзве Грабёнка - на ўваход і выхад.

Такім чынам, вы ўсталёўваеце вадагрэйны кацёл, ад якога разводзяцца ацяпляльныя контуры, але ў дадзеным выпадку труба падачы і труба вяртання ідзе на Водаразборная вузел з Грабёнка. Так, для падачы усталёўваецца адзін калектар, а для вяртання другога - звычайна, яны мантуюцца адзін над іншым, па-за залежнасці ад таго, патопленыя яны ў сцяну ці не.

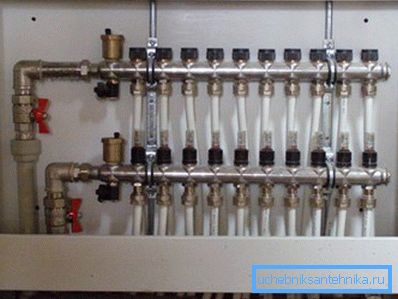

Варыянт ўнутранай ўстаноўкі

Як вы бачыце на верхніх фотаздымках, запорные краны знаходзяцца не толькі на коллекторных патрубках, але і на трубах, якія вядуць у іх з ацяпляльным катлом, а з другога боку кожнага з іх звычайна ўкручваецца клапан Маеўскага для страўлівання паветра, які заўсёды можа апынуцца ў сістэме.

Колькасць патрубков залежыць ад колькасці вадзяных контураў, напрыклад, вы можаце ўсталяваць адзін распарадчы вузел на дом з 10 пакояў, тады вам спатрэбяцца Грабёнка, як мінімум, з 10 адводамі, але ў адным пакоі можа апынуцца больш аднаго контуру, тады колькасць высноў трэба будзе павялічваць .

Адзін падлогавы вадзяной контур, калі б ён быў з пашытага поліэтылену або металапласт, не павінен мець злучэнняў, закрытых цэментава-пясочнай сцяжкай - у адваротным выпадку вы рызыкуеце працягласцю эксплуатацыйнага рэсурсу ацяпляльнай сістэмы.

У тых выпадках, калі памяшканне вялікае, і вы не ўкладаецца ў памеры адной бухты трубы, то лепш за ўсё падзяліць пакой па крылах, так, на адну такую ​​плошчу можа прыходзіцца па два, тры і нават чатыры крыла, што, у сваю чаргу, будзе адбівацца на даўжыні калектара.

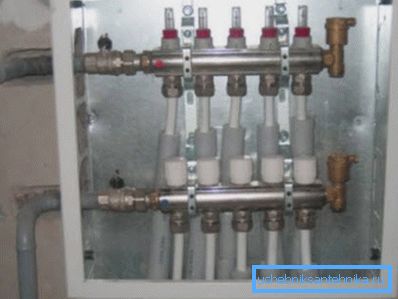

Разводка на пяць ацяпляльных контураў. Задзейнічана тры пакоі

Але мантаваць адзін Водаразборная вузел для вялікага дома вельмі непрактычна - у такім выпадку вам прыйдзецца пракладаць лішнія трубы, і ў самым пачатку гэта можа ўяўляць сабой даволі вялікае навала контураў, што не зусім зручна для мантажу.

Значна прасцей зрабіць па адным Водаразборная вузлу на дзве ці тры пакоі, як паказана на верхняй фатаграфіі, тады вам давядзецца пракладаць менш труб у адным месцы, што цягне за сабой павелічэнне праходу скрозь сцены. Разводка які падае і зваротнага контуру ў такіх выпадках звычайна ажыццяўляецца полипропиленом, які пераходзіць на латуневы калектар праз разьбовай фітынг.

Заўвага. Практыка паказвае, што мантаж вадзянога цёплай падлогі значна больш выгадна вырабляць не пашытыя поліэтыленам, а металапласт - якасць ацяплення і яго эксплуатацыйны рэсурс не змяняецца, а кошт пры гэтым зніжаецца. Да таго ж, у продажы заўсёды ёсць калектары, патрубкі якіх забяспечаны канцавымі фітынгамі для пераходу на металлопластовую трубу.

заключэнне

У заключэнне хацелася б адзначыць, што любы з калектараў вы зможаце выкарыстоўваць, падлучыцца яго да водаправодных трубах сваімі рукамі - гэта зусім не складана. Нават доўгія Грабёнка для мантажу цёплай падлогі, у сутнасці, мала чым адрозніваюцца ад звычайнага траяка.
