Што такое трубаправодная арматура, навошта яна патрэбна і як

Пачнем з выразнага вызначэння: трубаправодная арматура ўяўляе сабой вырабы, з дапамогай якіх ажыццяўляецца кіраванне патокамі працоўных асяроддзяў ўнутры той ці іншай магістралі. Гэта значыць, папросту кажучы, такія вырабы рэгулююць ступень праходжання вадкасцяў або іншых рэчываў ўнутры труб, размяркоўваюць іх, цалкам блакуюць патокі ці наадварот дазваляюць.

Самыя простыя тыпы трубаправоднай арматуры - гэта вентылі на газавых «трасах» або краны, устаноўленыя на водаправодных сістэмах. Але на самой справе асартымент падобных дэталяў вельмі вялікі, што дазваляе падабраць фітынг пад практычна любую задачу.

Асартымент арматуры для труб

Давайце разгледзім падрабязна, які бывае трубавая арматура. Гэта будзе карысна як мінімум таму, што пасля вывучэння падобнай інфармацыі верагоднасць набыць няякаснае або непадыходны выраб значна знізіцца.

Пачнем з самага галоўнага моманту.

Градацыя вырабаў па функцыянальным прызначэнні

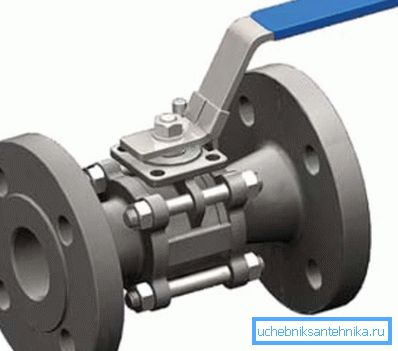

запорный кран

Для зручнасці разгледзім гэта ў табліцы:

Назва дэталі прызначэнне
1. Запорная трубаправодная арматура. Працуе па вельмі простым прынцыпе - з дапамогай крана плошчу прахаднога перасеку магістралі памяншаецца альбо павялічваецца. Аж да поўнага перакрыцця каналаў праходжання веществ.При гэтым запорные фітынгі дзеляцца яшчэ на спускнога і кантрольныя. Першыя патрэбныя для скіду працоўных асяроддзяў з сістэмы, а другія кантралююць падачу рэчываў у прыборы.
2. Якая рэгулюе. Гэтыя фітынгі маюць толькі адну функцыю - рэгулююць ступень, магутнасць, колькасць праходжання рэчываў па «трасе».
3. Ахоўная. Такая арматура часта называецца яшчэ отсечные або адключальнай. Трэба яна для абароны сістэмы ад аварыйных сітуацый. У выпадку змяненняў якіх-небудзь параметраў поўнасцю або часткова блакуе праходжанне мас ўнутры трубаправода.
4. Ахоўная. Адрозніваецца ад папярэдняга варыянту тым, што пры перавышэнні дапушчальнага ціску ўнутры сістэмы, клапан скіду патокаў спрацоўвае аўтаматычна.
5. размеркавальных-змешвальныя. Самы просты прыклад такога вырабы - гэта звычайны змяшальнік. Сутнасць яго працы складаецца ў размеркаванні патокаў у патрэбных напрамках або іх змешванні.
6. Фазоразделительная. Такія размеркавальнікі прызначаныя для накіравання патокаў у той ці іншы бок у залежнасці ад іх фізічнага стану. Гэта значыць, напрыклад, вадкасць пускаецца ў адну лінію, а выпарэння ў іншую.

Варта адзначыць, што віды трубаправоднай арматуры адрозніваюцца яшчэ і па вобласці прымянення.

У прыватнасці бываюць такія фітынгі:

  1. Для газавых магістраляў.
  2. Для пароводяной сістэм.
  3. Для нафтавых труб.
  4. Для хімічнай і энергетычнай прамысловасці.

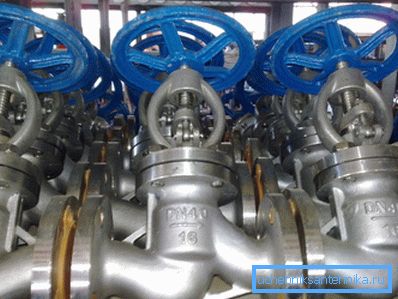

Вентылі для прамысловых магістраляў

Звярніце ўвагу на тое, што практычна ўсе вырабы такога тыпу могуць кіравацца як уручную, так і аўтаматычна. Улічвайце гэтую асаблівасць падчас планавання сістэмы - магчыма, што за кошт устаноўкі аўтаматычнай арматуры вам атрымаецца зрабіць яе больш гнуткай і камфортнай у абслугоўванні.

З поўнай класіфікацыяй мы прыкладна разабраліся, зараз давайце разгледзім варыянты, якія могуць прымяняцца ў прыватных выпадках, а не ў прамысловасці.

Арматура для прыватных патрэб

Як правіла, запатрабаваныя такія вырабы:

  1. вентылі. Гэта фітынгі, якія альбо рэгулюе ступень праходжання патокаў, альбо наогул перакрываюць трубу.
  2. засаўкі. Вырабы таксама блакуюць праходжанне асяроддзяў ўнутры сістэмы з дапамогай перпендыкулярнага (адносна кірункі патокаў) размешчанага клапана.
Замок і ў разрэзе
  1. затворы. Завала мае форму дыска, які пры неабходнасці паварочваецца ўнутры трубы і ўтварае вельмі герметычную блякаваньне.

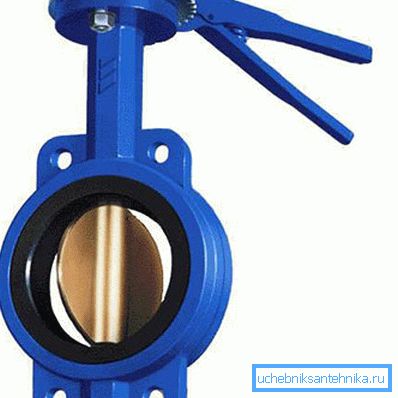

дыскавы затвор

Атрымліваецца, што рамонт трубаправоднай арматуры ў хатніх умовах у большасці выпадкаў мае на ўвазе працу з вентылямі. Гэта значыць менавіта яны і ёсць самыя папулярныя вырабы на такіх аб'ектах.

Таму на аглядзе вентыляў варта спыніцца падрабязней.

вентылі

Дадзеныя дэталі маюць Запорное прылада, якое як бы «насаджаная» на вертыкальную вось. Чым «тужэй» зацягваецца такі кран, тым большая атрымліваецца герметычнасць блакавання.

Як правіла, стандартныя вентылі могуць працаваць як з газам, так і з гарачай або халоднай вадой. Звычайна максімальна дапушчальнае ціск для такіх вырабаў не павінна перавышаць 2500 кг / см2.

Ўласцівасці і асаблівасці вентыляў ў асноўным залежаць ад таго, з якога металу яны зроблены. Давайце азнаёмімся з такой інфармацыяй.

сталёвыя вырабы

стандартныя вентылі

Прымяняюцца для рэгулявання і блакаванні праходжання асяроддзяў з вады, звадкаванага газу, пара, а таксама аміяку або вуглекіслаты. Адрозніваюцца высокай надзейнасцю і трываласцю металу, дзякуючы чаму такі фітынг служыць доўга і без паломак дробных дэталяў.

Сталёвая злучальная арматура трубаправодаў можа вытрымліваць 425 градусаў цяпла і ціск да 6,3 Мпа. Гэтыя ўласцівасці дазваляюць ужываць такія фітынгі ў вельмі напружаных умовах эксплуатацыі.

Звычайна дадзеныя дэталі вырабляюць з нержавеючай сталі легіраваных гатункаў. Варыянты, у якіх адсутнічаюць легаваныя кампаненты лепш не набываць, так як іх якасць не на вышыні ва ўмовах выкарыстання ў трубаправодах.

У цэлым, нягледзячы на ​​тое, што цана сталёвых вентыляў не вельмі нізкая, для хатніх сістэм або для дробных прамысловых памяшканняў часцей за ўсё выбіраюць менавіта іх. (Гл. Таксама артыкул Каналізацыя ў катэджы: асаблівасці.)

Таму што гэтыя фітынгі могуць нармальна функцыянаваць пры такіх умовах:

  1. Пры рэзкіх перападах ціску.
  2. Пры пастаянна высокім ціску.
  3. Магчымасць працы ў любым становішчы.

Звярніце ўвагу таксама і на тое, што сталёвыя вырабы добрыя яшчэ і тым, што вельмі рамонтапрыдатнасць. Таму купіўшы іх, вы можаце быць упэўнены, што праслужаць яны сапраўды доўга.

Зараз пагаворым аб аналогах.

латуневыя завалы

Кран з латуні

Вырабы прызначаны для ўстаноўкі ў водаправодных сістэмах і маюць рухомы механізм паступовай блакавання патокаў. Пры гэтым у якім бы становішчы не знаходзіўся вентыль - ён не будзе мяняць гэтае становішча пад уздзеяннем ціску.

Такія вентылі выпускаюцца двух тыпаў - шаравыя і крановые. Першы варыянт у якасці завалы мае як бы металічны шар, а не дыск. З дапамогай шара можна вельмі якасна рэгуляваць аб'ём патоку ўнутры магістралі.

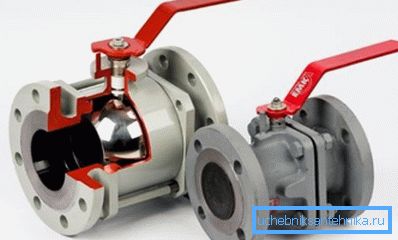

Фота шаравых кранаў

Латуневыя фітынгі для труб лёгка мантаваць сваімі рукамі, вось толькі яны не такія трывалыя, як сталь, напрыклад. Таму калі метал для вырабу дэталі выкарыстоўваецца вельмі танны, то кран у выніку атрымліваецца даволі ломкі. А гэта азначае, што эканоміць тут адназначна не варта - набывайце прадукцыю толькі вядомых брэндаў.

І існуе яшчэ адзін папулярны тып вентыляў.

Вырабы для металлопластіковых магістраляў

Арматура для металлопластіковых труб, як правіла, складаецца з некалькіх кампанентаў. Гэта сталь або латунь, пластык і пластмасавыя «ручкі кіравання» фітынгам.

Асаблівасць у тым, што для мантажу дэталяў такога тыпу можа выкарыстоўвацца два тыпу злучэнняў - спайка і разьбовая стыкоўка.

Інструкцыя знітоўкі такіх завал з сістэмай вельмі простая:

  1. Канец труб праціраецца анучкай. Трэба прыбраць увесь пыл і іншыя дробныя часціцы.
  2. Награваецца паяльнік.
паяльнік
  1. На працоўны канец паяльніка апранаецца труба і сам фітынг. Інструмент з матэрыялам ўзаемадзейнічае літаральна некалькі секунд - ён як бы растоплівае пластык, а затым прыбіраецца ў бок.

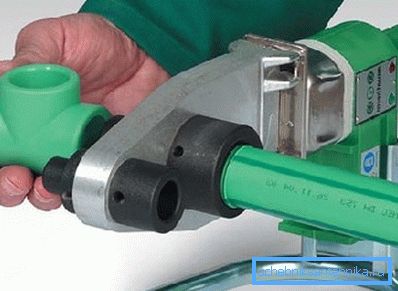

нагрэў пластыка
  1. Арматура для поліпрапіленавых труб і магістраль ўстаўляюцца сябар у сябра, моцна прыціскаюцца і ў прынцыпе пасля гэтага стыкоўка лічыцца скончанай.

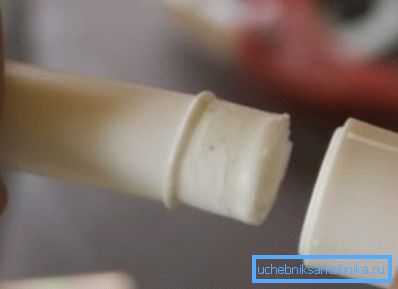

стыкоўка дэталяў

Плюс у тым, што спайка дазваляе атрымаць вельмі герметычнае і трывалае злучэнне, за якім не патрэбен будзе пастаянны пільны кантроль падчас эксплуатацыі сістэмы.

Ну а што тычыцца дэталяў з разьбой, то мантуюцца яны стандартна:

  1. На канец трубы намотваецца трохі пакулля.
намотка пакулля
  1. Фітынг «насаджваецца» на канец разьбы і закручваецца з дапамогай гаечны ключ.

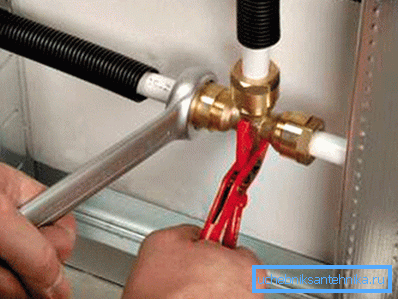

закрутка крана

Савет: калі канструкцыяй завалы прадугледжана наяўнасць гумавай пракладкі ўнутры фітынга, то пакулле прымяняць не трэба. Шчыльнасць, герметычнасць злучэння і так будзе на вышыні.

Давайце падвядзем вынікі.

выснову

Мы з вамі вельмі дэталёва разабраліся ў тым, што сабой уяўляе трубаправодная арматура, і якія варыянты часцей за ўсё ўжываюцца для стварэння або рамонту хатніх магістраляў. Спадзяемся, што інфармацыя вам спатрэбілася, і вы зможаце скарыстацца ёю на практыцы. Ну а калі хочацца даведацца больш, то можаце праглядзець яшчэ і відэа ў гэтым артыкуле.
