Сістэма ацяплення з прымусовай цыркуляцыяй ў прыватным доме:

Як можа быць прымацаваная належным чынам сістэма ацяплення з прымусовай цыркуляцыяй сваімі рукамі? Якія пытанні і праблемы могуць паўстаць на розных стадыях работ? Як падабраць помпу патрэбнай прадукцыйнасці і трубы аптымальнага дыяметра? У артыкуле мы паспрабуем адказаць на гэтыя пытанні.

Выбар труб і радыятараў

Пачнем з выбару матэрыялаў, батарэй і памераў трубаправода.

матэрыялы

Вадзяны апал з прымусовай цыркуляцыяй мае на ўвазе аўтаномны контур, ніяк не звязаны з цэнтралізаванымі магістралямі.

Варта ўдакладніць: звычайна контур злучаецца з сістэмай ХВС перамычкай для яго запаўнення вадой. Аднак пасля таго, як цепланосбіт заліты, перамычка надзейна перакрываецца.

Раз так - параметры ацяплення прадказальныя, стабільныя і бяспечныя нават для самых уразлівых сучасных матэрыялаў:

• Ціск у контуры трымаецца ў межах 1,5-2,5 кгс / см2.
• Тыповыя тэмпературы які падае і зваротнага трубаправодаў - 70/50 С.

Аптымальным выбарам для сістэмы ацяплення будзе поліпрапілен, армаваны алюмініевай фальгой. Армаванне неабходна ня столькі з меркаванняў трываласці, колькі таму, што яно кампенсуе высокі каэфіцыент лінейнага пашырэння поліпрапілена пры нагрэве. (Гл. Таксама артыкул Трубы з поліпрапілена: асаблівасці.)

Аптымальны для нашых мэтаў ацяпляльны прыбор - алюмініевы секцыйны радыятар.

Прычыны?

• Цалкам добрапрыстойны знешні выгляд, пагадзіўшыся з любым дызайнам памяшкання.

• Разумная цана (ад 300 рублёў за секцыю).
• Высокая цеплааддача (прыкладна 200 ват на секцыю з межосевым адлегласцю па ніпель ў 500 мм).

памеры

Разумны мінімум ўнутранага дыяметра труб любога тыпу такі:

Звярніце ўвагу: поліпрапілен маркіруецца вонкавым дыяметрам, які прыкладна на 5-7 мм больш унутранага. Названым унутраным дыяметрам адпавядаюць памеры 20, 25 і 32 мм.

насос

выбар

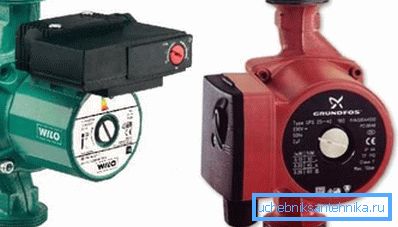

Якім павінен быць помпа для сістэмы ацяплення з прымусовай цыркуляцыяй? Відавочны выбар - прылада з мокрым ротарам, ціхаходных і дапускалае рэгуляванне прадукцыйнасці (ступеністую або плаўную). (Гл. Таксама артыкул однотрубных сістэма ацяплення: асаблівасці.)

Галоўныя два параметры любога помпы - ствараны ім напор і яго прадукцыйнасць пры гідраўлічным супраціве контуру, адпаведным гэтаму напору.

На якіх значэннях варта спыніцца?

1. Максімальную гідраўлічны супраціў контуру разумнай працягласці - 1-2 метра. Адпаведна, для прыватнага дома (калі, вядома, вы не будуеце палац, у якім будзеце прымаць міжнародныя канферэнцыі) цалкам дастаткова напору ў 4 метра, характэрнага для малодшых прылад ўсіх знакамітых вытворцаў.
2. Прадукцыйнасць падбіраецца такім чынам, каб увесь цепланосбіт у контуры праходзіў праз помпа прыкладна за 20 хвілін (Гэта значыць прадукцыйнасць помпы ў кубаметрах у гадзіну роўная патраеннем аб'ёму цепланосбіта).

Для разліку прадукцыйнасці ёсць і альтэрнатыўная схема, прывязаная да цеплавой магутнасці катла або ўчастка контуру.

Яна зводзіцца да формулы выгляду G = Q / (1,163 * Dt), у якой:

• G - шуканая прадукцыйнасць у кубаметрах у гадзіну.
• Q - цеплавая магутнасць катла або контуру ў кілаватах.
• 1,163 - сярэдняя цеплаёмістасць вады.
• Dt - дэльта тэмператур паміж падачай і зваротным трубаправодам. Пры стандартных значэннях 70/50 яна, як нескладана падлічыць, роўная 20.

Так, пры магутнасці катла ў 36 кВт разумны мінімум прадукцыйнасці будзе роўны 36 / (1,163 * 20) = 1,55 м3 / гадзіна.

мантаж

Як сваімі рукамі ўсталяваць помпу ў прымусовае ацяпленне дома?

Кіраваў тут, увогуле-то, не занадта шмат.

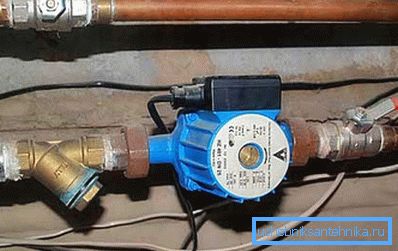

• Насос з мокрым ротарам мантуецца са строга гарызантальным становішчам вала.

• Паколькі функцыя астуджэння матора і змазкі падшыпнікаў ускладаецца на цепланосбіт, помпа выключна адчувальны да яго якасці. Адсюль - яшчэ адна настойлівая рэкамендацыя: схема ацяплення з прымусовай цыркуляцыяй павінна ўключаць гразявікоў (у найпростым варыянце выканання - фільтр грубай ачысткі), які мантуецца непасрэдна перад помпай.
• Помпа і фільтр адсякаюцца ад астатняй часткі контуру парай вентыляў, якія дазволяць прачысціць гразявікоў або зняць насос з мінімальнай стратай цепланосбіта.
• Пры мантажы помпы ў контур, які перыядычна працуе з натуральнай цыркуляцыяй, паміж ўрэзку на помпу пакідаецца байпас з дыяметрам, роўным дыяметру разліву. Байпас забяспечваецца шарыкавым зваротным клапанам ці вентылем.

дадатковае абсталяванне

Помимонасос і гразявікоў, прымусовае сістэма ацяплення павінна ўключаць:

1. Пашыральны бак. Ён ставіцца ў любым пункце контуру, дзе няма турбулентнасці. Аб'ём бака павінен быць прыкладна роўным 10% аб'ёму контуру.

1. Клапан скіду ціску, які прадухіляе разрыў труб пры перапаўненні пашыральнага бака.
2. Манометр для кантролю ціску.
3. Аўтаматычны паветраадводнік.
4. Воздушники (краны Маеўскага або звычайныя вентыля) у верхніх кропках контуру (у тым ліку ў корках радыятараў з ніжняй подводкой).

схемы

Зразумела, што канкрэтная схема сістэмы ацяплення з прымусовай цыркуляцыяй вызначаецца перш за ўсё канфігурацыяй дома. Прывядзём, аднак, у якасці прыкладаў пару папулярных рашэнняў.

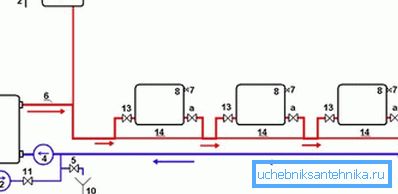

На гэтай схеме:

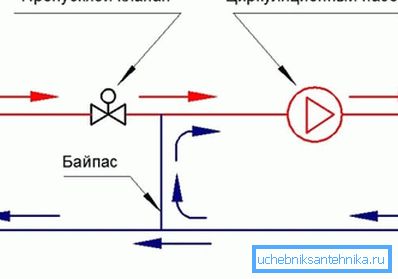

Гэтая схема цікавая тым, што дазваляе сфарміраваць дадатковы нізкатэмпературны контур. Для зніжэння тэмпературы выкарыстоўваецца дазаваная падача вады з прамой ніткі праз тэрмастат і рэцыркуляцыя обратку.

заключэнне

Спадзяемся, што прапанаваны чытачу матэрыял дапаможа яму ў канструяванні уласнай ацяпляльнай сістэмы. У прымацаваным відэа, як звычайна, можна знайсці дадатковую інфармацыю. Поспехаў!
