Сталёвая профільная труба: прымяненне, стандарты, сортамент
Для чаго выкарыстоўваюцца профільныя трубы? Якія нарматывы і ДАСТ на сталёвую профільную трубу дзейнічаюць у цяперашні час? З якімі памерамі вырабляюцца гэтыя вырабы? Давайце шукаць адказы.
прымяненне

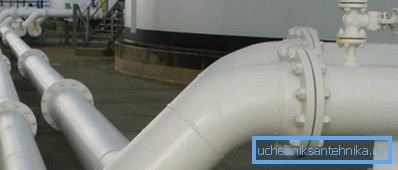

Сферы ўжывання круглых і прафіляваных труб падзеленыя побач асаблівасцяў вырабаў, якія прама выцякаюць з формы іх сечения.Область прымянення круглых труб - транспарціроўка вадкасцяў і газаў, у тым ліку з залішнім ціскам.
Прычыны таго дзве:
- Круглая форма забяспечвае максімальную плошчу перасеку і, стала быць, максімальную прапускную здольнасць пры фіксаванай даўжыні абхопу.
Звярніце ўвагу! Чым больш абхапілі трубы (даўжыня акружнасці або перыметр), тым больш пры фіксаванай таўшчыні сценак цана пагоннага метра.
- Акрамя таго, круглы перасек забяспечвае максімальную трываласць на разрыў пры залішнім ўнутраным ціску. Заўважце, гэта прамое следства першага пастулату: ўнутранае асяроддзе цісне на сценкі тым мацней, чым больш іх плошчу; плошчу ж пры фіксаванай даўжыні мінімальная менавіта ў круглай трубы.

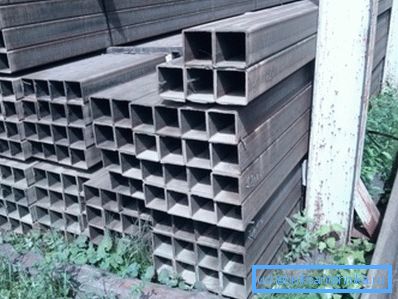

Прафіляваныя трубы - квадратныя і прастакутныя прымяняюцца там, дзе патрэбна максімальная калянасць пры мінімальнай масе. Якая сувязь паміж профілем перасеку і калянасцю?
Дазвольце растлумачыць на прыкладзе невялікага эксперыменту са школьнага курсу фізікі махровых савецкіх часоў, які нескладана правесці сваімі рукамі.
- Збярэм з тонкай рэйкі на чатырох гваздзіках прастакутную рамку па памеры ліста фармату А4. Няцяжка здагадацца, што рамка, выкладзеная на стол, пры дадатку невялікага намаганні ў гарызантальнай плоскасці будзе лёгка ператварацца ў ромб з адвольнымі кутамі.
- А цяпер наляпіць на рамку папяровы ліст і пасля таго, як клей высахне, паспрабуем зноў ператварыць прастакутнік ў ромб. Падказка: прыкладваючы пасільны даросламу чалавеку высілак у адной плоскасці, гэтага зрабіць не ўдасца.
У профтрубы сценкі, паралельныя кірунку выгібу, гуляюць ролю праславутага папяровага ліста. Яны не даюць сагнуць трубу, нягледзячы на невялікую ўласную таўшчыню і памеры: сталь ўсё ж такі куды трывалей паперы на разрыў.
Вобласці ўжывання профтрубы вельмі шматлікія.
Прывядзём некалькі прыкладаў:
- Апорныя бэлькі і стойкі металаканструкцый.
- Стойкі і парэнчы поручняў.
- Каркасы цяпліц і падстрэшкаў з труб.
нарматыўныя дакументы
пералік
Асноўных дакумента, якія рэгламентуюць вытворчасць цікавых нам вырабаў, тры.
- ДАСТ 13663-86 на сталёвыя профільныя трубы змяшчае тэхнічныя патрабаванні да вытворчасці.
- Сортамент сталёвых профільных труб квадратнага перасеку змяшчаецца ў стандарце пад нумарам 8639-82.
- Сортамент прастакутных труб бярэцца па Дасце 8645-68.

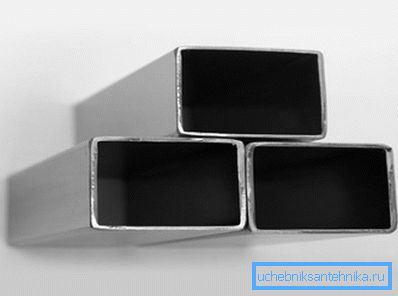

Дзіўна, што, нягледзячы на іншыя тэхнічныя патрабаванні да вытворчасці, у плане памераў профільная труба з нержавеючай сталі вырабляецца паводле тых жа стандартаў, што і труба з каразійна-няўстойлівых сталей - ДАСТ 8639-82 і 8645-68.
Давайце азнаёмімся з утрыманнем дакументаў.
Техусловия
Згодна з дакументам, профтруба можа вырабляцца чатырма спосабамі:
| тэхналогія вытворчасці | кароткае апісанне |

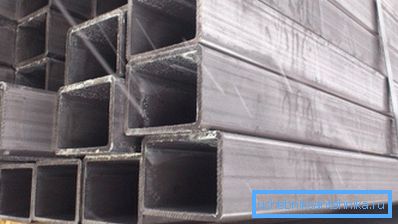

| Горячедеформированные | Цыліндрычная нарыхтоўка разаграваецца вышэй тэмпературы рэкрышталізацыі і прашываецца, ператвараючыся ў полы цыліндр. Затым яна ў гарачым стане раскочваецца на апраўцы, набываючы неабходную форму. |
| Холоднодеформированные | Прашытая нарыхтоўка астуджаецца, пасля чаго праходзіць дэфармацыю і каліброўку. |
| электросварные | Плоская паласа згортваецца ў квадрат або прастакутнік, затым падоўжны шво Праварваюць высокачашчыннымі токамі або электрычнай дугой. |
| электросварные холоднодеформированные | Плоская паласа зварваецца ў круглую трубу, якая праходзіць дэфармацыю вальцамі. |
Вырабы могуць нармаваныя па хімічным складзе сталей або механічным уласцівасцям.

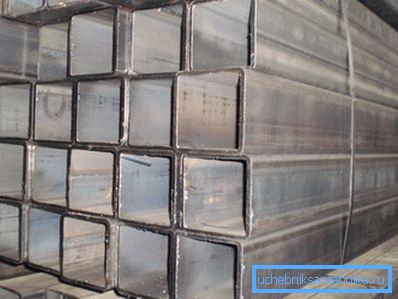

Наяўнасць расколін, заходаў і рванины на паверхні труб не дапускаецца; дазволена толькі наяўнасць нязначных ўвагнутасць і рысак, ня вывадных трубу за межы максімальных допусков.На ўнутраным боку электросварные трубы дапускаецца рэшту грата (выпуклага зварнога шва).
У працэсе выпрабаванняў вымярэннях і праверцы падвяргаюцца:
- Вонкавыя памеры.
- Таўшчыня сценкі.
- Ўвагнутасць.
- Даўжыня.
- Крывізна.
- Скручванне.
- Здольнасць супрацьстаяць расцяжэння і, у некаторых выпадках, гідраўлічнаму ціску.
- Хімічны склад.
Інструкцыя па правядзенні саміх выпрабаванняў у ДАСТ адсутнічае; аднак ён змяшчае дасылкі да іншых стандартам, дзе адпаведныя методыкі абумоўленыя.
сортамент
ДАСТ 8639-82
Такім чынам, якімі могуць быць памеры сталёвых профільных труб квадратнага перасеку:
| Вонкавы памер, мм | Таўшчыня сценкі, мм |
| 10 | 1,0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0; 2,5; 3,0; 3,5; 4,0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6,0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 90 | 5,0; 6,0; 7,0; 8,0 |
| 100 | 6,0; 7,0; 8,0; 9,0 |
| 110 | 6,0; 7,0; 8,0; 9,0 |
| 120 | 6,0; 7,0; 8,0; 9,0 |
| 140 | 6,0; 7,0; 8,0; 9,0 |
| 150 | 7,0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14,0 |
ДАСТ 8645-68
- Мінімальны прадугледжаны стандартам тыпаразмер - 10х15 мм пры таўшчыні сценкі 1,0, 1,5 і 2,0 мм. Максімальны - 180х150 мм пры сценках у 8,0, 9,0, 10,0 і 12,0 мм.
- Стандарт прадугледжвае вытворчасць труб спецыяльных памераў - ад 28х25 да 230х100 мм. Пры гэтым максімальная таўшчыня сценкі можа дасягаць вялікіх 20 міліметраў.
заключэнне
Спадзяемся, што чытача ня стаміла багацце сухіх лічбаў, а прапанаваны яго увазе матэрыял апынецца карысным. Як заўсёды, дадатковую тэматычную інфармацыю можна выявіць ў відэа ў гэтым артыкуле. Поспехаў!
