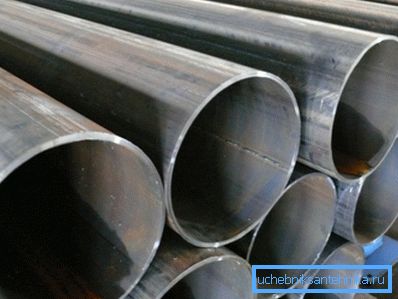

Сталёвыя электросварные прямошовные трубы віды і асаблівасці

Сталёвыя прямошовные электросварные трубы з'яўляюцца адным з найбольш распаўсюджаных матэрыялаў пры пракладцы газаправодаў, вадаправодаў, цепласетак і іншых трубаправодаў. Далей мы падрабязней азнаёмімся з асаблівасцямі гэтых труб, іх відамі і сферамі прымянення.

Віды сталёвых труб

У першую чаргу варта сказаць, сталёвыя трубы бываюць некалькіх выглядаў:

• Электросварные - валодаюць зварным швом. Дадзены спосаб вытворчасці найбольш просты і найменш затратны.

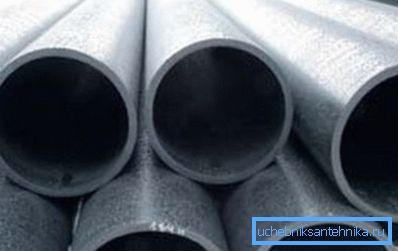

• Бясшвовыя - да дадзенага вiду адносяцца горячедеформированные і холоднопрокатные вырабы, якія вырабляюць з суцэльнай металічнай нарыхтоўкі. Гэтая тэхналогія больш складаная і дарагая, аднак, дазваляе атрымаць прадукцыю з высокай дакладнасцю формы і механічнай трываласцю.

Электросварные вырабы ў сваю чаргу дзеляцца на два выгляду:

• Спиральношовные - шво не мае выгляд спіралі. Дадзены метад дазваляе дамагчыся добрай трываласці на разрыў.
• Электросварные прямошовные - нарыхтоўка мае падоўжны шво. Гэтыя вырабы больш універсальныя і больш распаўсюджаныя. З іх выкарыстаннем выканана большасць вадаводаў.

асаблівасці

ДАСТ 10705 91 на сталёвыя электросварные прямошовные трубы дапускае іх выраб дыяметрам ад 450 да 1420 мм.

Акрамя таго, бывае чатыры формы іх перасеку:

• квадратная;
• прастакутная;
• круглая;
• Авальная.

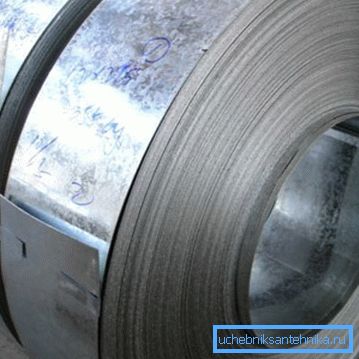

Як правіла, зыходным матэрыялам для гэтых вырабаў служыць штрипс - гэта ліставай пракат або сталёвая стужка, якая на спецыяльных станках выгінаецца ў трубку.

Па Дасце, дадзеная прадукцыя вырабляецца з вугляродзістай і низколегированной сталі наступных тыпаў:

• спакойнай;
• Полуспокойной;
• Кіпячай.

Пры выбары, варта мець на ўвазе, што характарыстыкі сортамента дадзеных вырабаў даволі неаднародныя. Таму ДАСТ 10706 76 на трубы сталёвыя электросварные прямошовные падпадзяляе іх на чатыры групы:

характарыстыкі

Згодна з ДАСТ 10704 91 на прямошовные электросварные трубы, яны могуць валодаць наступнымі параметрамі:

Дадзеныя прямошовные трубы бываюць двух класаў дакладнасці:

• З абразаннем рэшт - пры гэтым задзірыны выдаляюцца.
• Без абрэзкі - пры гэтым зняцце задзірын не выконваецца.

Згодна з ДАСТ 10706 91 на дадзеную прадукцыю, максімальна магчымае яе адхіленне па даўжыні залежыць ад класа дакладнасці. Для першага класа гэта значэнне складае +15 мм, а для другога - +100 мм.

годнасці

Сярод вартасцяў электросварные прямошовных труб можна вылучыць наступныя моманты:

• Шырокі сортамент дзякуючы тэхналогіі вытворчасці.
• Максімальны дыяметр можа складаць 1,4 метра (таўшчыня сценкі пры гэтым складае 32 мм), у той час як пракатныя аналагі могуць мець дыяметр не больш за 550 мм.
• Вага сталёвы электросварные прямошовной трубы адносна невялікі, у параўнанні з пракатных аналагам, што спрашчае транспарціроўку і мантаж.
• Добрая трываласць, што дазваляе трубаправодзе вытрымліваць механічныя нагрузкі і вялікая ўнутранае ціск у сістэме.
• Большы аб'ём пры аднолькавым дыяметры, у параўнанні з пракатнымі аналагамі. Гэта дазваляе прапампоўваць ў газаправодах большы аб'ём газу.
• Невысокі кошт, у параўнанні з іншымі відамі сталёвых труб.

Савет! Зборка трубаправода ажыццяўляецца пры дапамозе зварачнага апарата. Маючы навык працы з гэтым інструментам, працу можна выканаць сваімі рукамі.

недахопы

Да недахопаў вырабаў ставіцца:

• Даволі высокі каэфіцыент шурпатасці, што звязана з наяўнасцю зварнога шва.
• Меншая трываласць, у параўнанні з пракатнымі аналагамі, што гэтак жа звязана з наяўнасцю зварнога шва.

асаблівасці вытворчасці

Як ужо было сказана вышэй, матэрыялам для вырабу прадукцыі дадзенага выгляду з'яўляецца штрипс, які пастаўляецца ў выглядзе рулонаў.

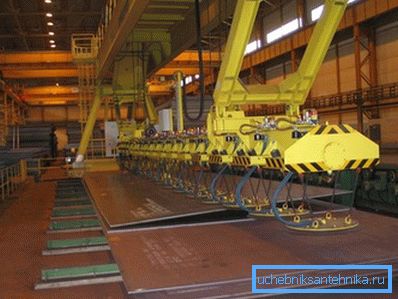

Тэхналогія вытворчасці выглядае наступным чынам:

• У першую чаргу падрыхтоўваецца матэрыял - разгортваецца і наразаецца палосамі.
• Затым паласы згортваюць у стужку. Варта адзначыць, што гэты працэс з'яўляецца бесперапынным, таму такую ​​стужку называюць яшчэ бясконцай.

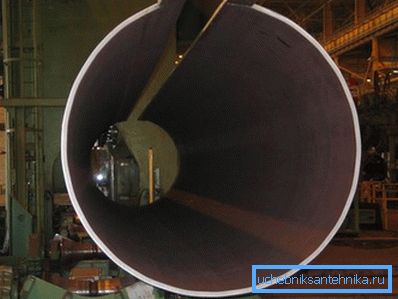

• Пасля гэтага на вальцовочных станках з стужкі фармуюць нарыхтоўку з адкрытым швом і круглым сячэннем.
• Далей шво заварваецца электразваркай. У цяперашні час існуюць чатыры спосабы зваркі, кожны з якіх валодае сваімі вартасцямі і недахопамі. Пры выбары спосабу, прыярытэтам выступае надзейнасць і трываласць, так як гэтыя паказчыкі вызначаюць клас вырабы.

• Гатовы выраб калібра, што дазваляе атрымаць дакладны дыяметр і таўшчыню сценак.
• Зварной шво падвяргаецца кантролі пры дапамозе віхравых кропак ці ультрагуку. Дадзены этап вельмі важны, бо ад зварнога шва залежыць даўгавечнасць вырабы.
• Завяршальным этапам з'яўляецца разрэзка гатовай прадукцыі на адрэзкі патрэбнай даўжыні, якія пасля адгружаюцца на склад.

Звярніце ўвагу! У самым канцы вытворчага працэсу, прадукцыя маркіруецца. Марка вырабы інфармуе аб яго геаметрычных параметрах, тыпе канструкцыйнага матэрыялу, які быў выкарыстаны, і класе дакладнасці вытворчага працэсу.

ДАСТ 10704 76 на дадзены выгляд труб кантралюе іх механічныя ўласцівасці. Пры гэтым хімічны кантроль вырабаў не выконваецца.

вобласць прымянення

Вобласць ужывання разгляданай прадукцыі даволі шырокая.

Часцей за ўсё яе выкарыстоўваюць у наступных сферах:

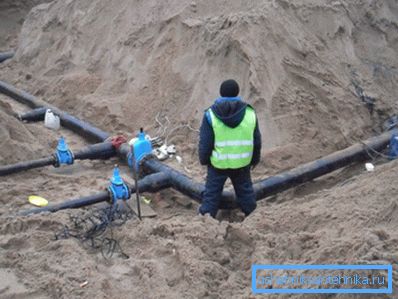

• Водазабеспячэнне - могуць прымяняцца для гарачага і халоднага водазабеспячэння, так як метал не ўспрымальны да перападаў тэмператур і ціску. (Гл. Таксама артыкул Разводка труб водазабеспячэння: асаблівасці.)
• Сістэмы ацяплення - вырабы атрымалі шырокае прымяненне пры прыладзе гарадскіх і лакальных цеплавых магістраляў. Прычым, у выпадках, калі тэмпература цепланосбіта перавышае 95 градусаў па Цэльсіі, дапускаецца выкарыстоўваць выключна сталёвыя матэрыялы. Акрамя таго, высокая кальцавая калянасць і добрая ўстойлівасць да падоўжных нагрузак робяць падобную трубу практычна ідэальным стояком для вертыкальнай разводкі.

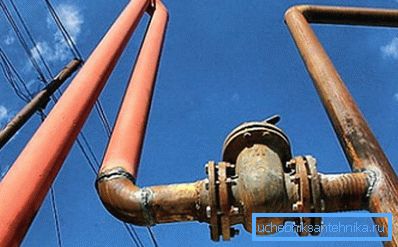

• Газаправод і нафтаправод - папулярнасць разгляданых вырабаў у дадзенай галіны абумоўлена устойлівасцю да хімічнай агрэсіўнай асяроддзі і здольнасцю вытрымліваць высокі ціск (да 16 Мпа).

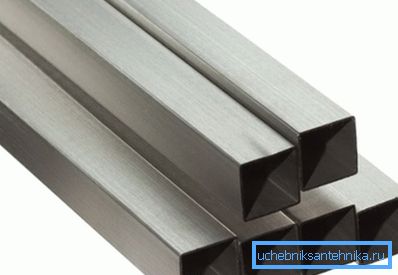

• Прадукцыя, якая адносіцца да першага класа дакладнасці, ўжываецца ў машынабудаванні і будаўніцтве. Праўда, у будаўніцтве часцей выкарыстоўваюць не круглыя, а квадратныя трубы, так як яны валодаюць лепшай трываласцю і калянасцю.

Звярніце ўвагу! Інструкцыя па мантажы сталёвых трубаправодаў мае на ўвазе падрыхтоўку беражкоў на стыках пры зварцы труб, што дазваляе забяспечыць ідэальную сутыкоўку секцый пры зварным злучэнні. Калі таўшчыня сценкі складае больш за 3 мм, то кут скосу абзы не павінен перавышаць 45 градусаў.

Вось, мабыць, і ўсе асноўныя моманты, якія можна сказаць аб дадзеным выглядзе труб.

выснову

Электросварные прямошовная труба з'яўляецца універсальным вырабам, якое выкарыстоўваецца ў самых розных канструкцыях. Шырокая сфера іх ужывання звязаная з добрымі эксплуатацыйнымі якасцямі і адносна нізкай коштам, у параўнанні з аналагічнымі вырабамі.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
