Сталёвыя квадратныя трубы - тонкасці тэхналогіі

Дадзены профіль лічыцца выключна канструкцыйным, іншымі словамі ён першапачаткова праектаваўся для выкарыстання ў рознага роду тэхналагічных канструкцыях. Каркасы з гэтага профілю з'яўляюцца больш устойлівымі і моцнымі, у параўнанні з канструкцыямі з круглых або нават прастакутных труб. Самае шырокае распаўсюджванне гэты профіль атрымаў у будаўнічых тэхналогіях.

У гэтым артыкуле будзе зроблены кароткі агляд найбольш распаўсюджаных тэхналогій вытворчасці профільных вырабаў з розных відаў сталі. Таксама будзе паказана, якія канкрэтна нормы ДАСТ на квадратныя сталёвыя трубы рэгламентуюць іх выпуск.

распаўсюджаныя тэхналогіі

Увесь аб'ём выпускаемых вырабаў можна ўмоўна падзяліць на дзве вялікія групы:

• бясшвовыя;
• Зварныя.

Што тычыцца першай групы, то бясшвовыя канструкцыі нараджаюцца дзякуючы пракатных тэхналогіях, якія, у сваю чаргу, дзеляцца на гарачую і халодную пракатку. Група прямошовных канструкцый вырабляецца пасродкам злучэння металічнага профілю зварачнымі тэхналогіямі.

Тэхналогія гарачай пракаткі

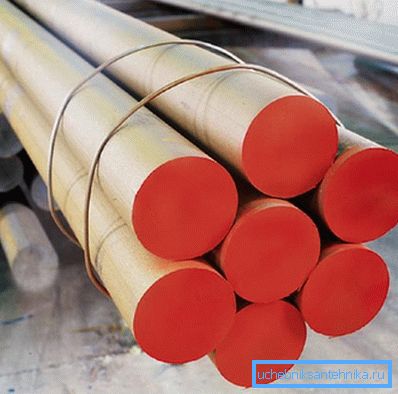

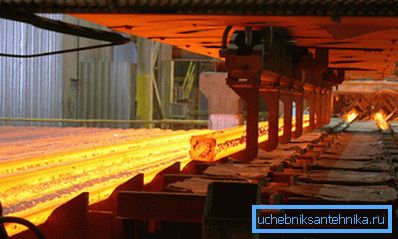

• Постаці гарачай пракаткі выкарыстоўваюць суцэльналітымі або штампаваную, абціснутых сталёвую нарыхтоўку, папярэдне разагрэтую да тэмпературы не меней 1200? З. Шляхам шматразовага фармавання, чарнавая гільза даводзіцца да пэўнага памеру. Пасля чаго яна паступае на прамежкавыя вальцы, дзе нарыхтоўцы надаецца квадратная форма.
• Далей у справу ўступае так званая апраўка. Пры дапамозе гэтага тэхналагічнага працэсу, з суцэльнай і папярэдне абціснутых нарыхтоўкі ўжо атрымліваецца нешта падобнае на патрэбнае сячэнне. У маналітнай нарыхтоўцы праціскаецца і выкочваецца скразную адтуліну.
• Пасля гэтага разагрэтая чарнавая нарыхтоўка, са скразным адтулінай перадаецца на чыставую лінію табара гарачай пракаткі. Тут у залежнасці ад каліброўкі табара, выраб ўжо даводзіцца да патрэбнага перасеку. Пасля таго як сценкі прокатанной да запланаванай таўшчыні і форма практычна гатовая, яна адпраўляецца на лінію званую халадзільнікам.

• Справа ў тым, што для таго каб метал захоўваў эластычнасць, астываць ён павінен паступова, у натуральных умовах. У адваротным выпадку, пры рэзкім астуджэнні, метал можа загартавацца, у выніку атрымаецца моцная, але далікатная канструкцыя.
• Але гэта яшчэ не ўсё, перад адпачынкам заказчыку трубы апрацоўваюцца на спецыяльных калібровачнае станках і ў абавязковым парадку праходзяць аддзел тэхнічнага кантролю, дзе правяраецца адпаведнасць нормам ДАСТ на квадратныя сталёвыя трубы. Прычым кожны выраб асабіста, сваімі рукамі правярае і распісваецца за яго якасць адказны інспектар АТК.

Тэхналогія халоднага пракату

Як сама тэхналогія халоднага пракату, так і постаці, на якіх гэтая прадукцыя вырабляецца, значна адрозніваюцца ад гарачай фармоўкі.

У некаторых крыніцах такія вырабы могуць называцца суцэльнацягнутыя.

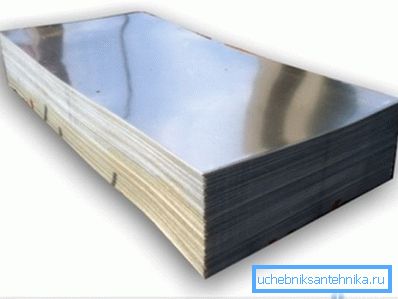

• Першапачаткова гільза чарнавы нарыхтоўкі робіцца не з дапамогай апраўкі, а шляхам высадкі або выцяжкі нарыхтоўкі з суцэльнага сталёвага ліста.

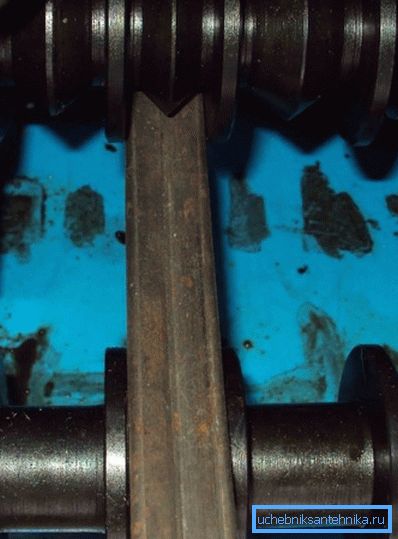

• Пасля чаго на чарнавых вальцах нарыхтоўка трубы выкочваецца да прамежкавага стану, пры якім дасягаецца запланаваная таўшчыня сценак. У гэты момант яна яшчэ круглая, так як у такім выглядзе яе апрацоўваць значна лягчэй, плюс дакладнасць апрацоўкі падвышаецца шматкроць.
• Далей прадукт паступае на спецыяльны прэс, абсталяваны адпаведнай апраўкай. На ім канструкцыі надаецца патрэбная форма і адпраўляецца на калібровачнае лінію.

• На чыставога калібровачнае лініі ўхіляюцца дробныя дэфекты, і таўшчыня сценкі даводзіцца да ідэальнага стану.
• Выраб практычна гатова, але з-за шматразовага здушвання і фармавання металу, ўласцівасці яго моцна мяняюцца, ён губляе сваю пругкасць, становіцца больш трывалым і далікатным ў выніку дэфармацыі крышталічнай рашоткі.
• Каб вярнуць метале патрабаваныя тэхнічныя характарыстыкі выкарыстоўваюць тэхналогію «адпачынку». Для гэтага метал разаграваюць да тэмпературы каля 700? З і даюць павольна астыць.
• Трубы з некаторых гатункаў сталі, апрацаваныя такім чынам, пасля астывання могуць нязначна губляць сваю геаметрыю, іх па просту вядзе. Каб выправіць гэта прыкрае непаразуменне тавар адпраўляецца на праўку, якая робіцца пры дапамозе адмысловых правільных станкоў і далей у службу АТК.

Важна: нягледзячы на ​​знешняе падабенства, холадна і гарачакачаныя канструкцыі адрозніваюцца не толькі тэхнічнымі характарыстыкамі. У прыватнасці таўшчыня сценак і адпаведна вага сталёвы квадратнай трубы вырабленай на постаці халоднай пракаткі будуць значна менш. Гарачакачаныя трубныя вырабы маюць больш тоўстыя сценкі і большую вагу.

Зварныя прямошовные канструкцыі

Тэхналагічная інструкцыя па вырабе прямошовных канструкцый не настолькі складаная і менш энергаёмістыя.

Адпаведна сабекошт і канчатковы кошт будуць значна ніжэй.

• Першапачаткова для вытворчасці вырабы ад сталёвага ліста адразаецца мерная нарыхтоўка. Прафесіяналы называюць яе штрипс. Памеры штрипса павінны дакладна адпавядаць плошчы разгорткі будучай трубы.
• Калі штрипс гатовы, яго накіроўваюць у спецыяльны станок, на якім метале надаецца форма будучага вырабы. Гэта гідраўлічная сістэма ролікаў і валкоў, на выхадзе якой атрымліваецца прамежкавая нарыхтоўка квадратнай формы, але з пакуль яшчэ раскрытым швом.

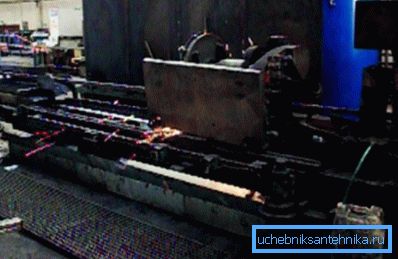

• Далей чарнавая сфарміраваная нарыхтоўка паступае на лінію зваркі. Найбольш распаўсюджанай з'яўляецца электрадугавая зварка. Ёю зварваюцца габарытныя канструкцыі з таўшчынёй сценкі больш за 2 мм. Да прыкладу, квадратная труба 100х100х4 з сталі, так запатрабаваная ў будаўніцтве, зварваецца менавіта электрадугавой спосабам і рэгламентуецца па гасцях 8639 82.
• Танкасценныя канструкцыі зварваюцца па спецыяльнай тэхналогіі ў індукцыйных печах, што дазваляе атрымаць герметычны шво высокай якасці.
• У канцы вытворчай лініі выраб традыцыйна праходзіць праверку кантралёрамі АТК, дзе акрамя традыцыйных параметраў абавязкова, на спецыяльным абсталяванні, кантралюецца якасць зварнога шва.

Сортамент і тэхналагічныя нормы канструкцый

Распавесці аб усіх існуючых на дадзены момант каліброўкі квадратных труб у невялікім артыкуле немагчыма, для гэтага існуюць адпаведныя нормы ДАСТ на квадратныя сталёвыя трубы. Каб вам было лягчэй разабрацца ў нетрах маркіровак дзяржаўнага стандарту, мы аб'ядналі іх у табліцу, дзе паказалі, якія стандарты для якіх вырабаў распрацаваны.

Важна: ДАСТ 12336 66 на сортамент сталёвых квадратных труб быў адменены ў 1981 г, пасля чаго выкарыстоўваліся ТУ 14-2-361-79. Якія, у сваю чаргу былі заменены ў 1989 г на ТУ 14-2-849-89, якія дзейнічаюць і дагэтуль.

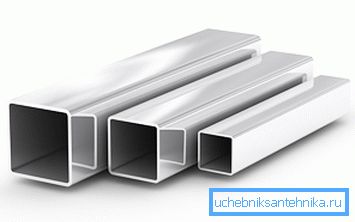

Яшчэ хочацца адзначыць, што квадратная труба з нержавеючай сталі, роўна як усе прафіляваныя вырабы з легіраваных і каляровых металаў рэгламентуюцца паводле ДАСТ 8645 82.

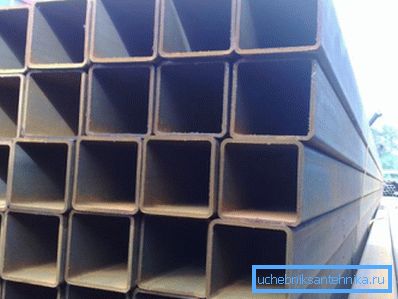

На відэа ў гэтым артыкуле паказаны сталёвыя прафіляваныя канструкцыі.

выснову

Сталёвыя прафіляваныя трубы выкарыстоўваюцца паўсюдна, іх можна сустрэць на дзіцячых пляцоўках, з іх робіцца вялікая частка лёгкіх біметалічных агародж і нарэшце, ні адна сучасная будоўля не абыходзіцца без сталёвых прафіляваных канструкцый рознага перасеку.
