Сталёвыя прастакутныя трубы - тэхнічная інфармацыя і

Пры згадцы пра трубаправодзе, на розум у першую чаргу прыходзіць выраб круглага перасеку, якое выкарыстоўваецца пры пракладцы вадаправода, каналізацыі і ацяплення. Але запатрабаваныя і трубы, форма якіх адрозніваецца ад круга, у прыватнасці прастакутная. Для таго, каб правільна падабраць такую ​​трубу, нялішнім будзе азнаёміцца ​​з нарматыўнымі патрабаваннямі і правіламі маркіроўкі.

Агульная інфармацыя

Квадратнае і прастакутны перасек ніколі не выкарыстоўваецца для вадаправода або сістэмы ацяплення. Перавагі квадратнага трубаправода становяцца відавочнымі пры мантажы, напрыклад, каркаса якога-небудзь будынка.

Пры выкананні ўсіх прац сваімі рукамі можна адзначыць адразу некалькі пераваг:

• нізкі вага;
• высокая трываласць;
• выдатная супраціўляльнасць суканага;
• шпаркасць мантажу;
• хупавы знешні выгляд.

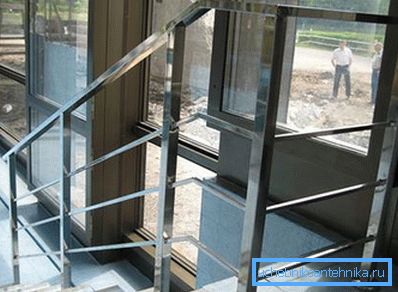

Акрамя гэтага, плоская паверхню яшчэ і практычная. Яе можна без праблем прымацаваць да паверхні сцяны, а пры прыладзе, напрыклад, перильного агароджы верх з профільнай трубы ўсталёўваць нашмат складаней.

нарматыўная база

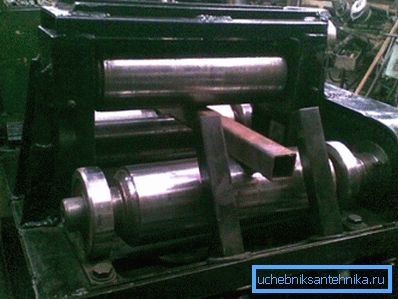

Вытворчасць профільнага трубаправода выконваецца прапусканнем трубы праз шэраг вальцов, якія і надаюць ёй патрэбную форму. Пры гэтым даволі жорстка кантралюецца адпаведнасць канчатковага прадукту памерах, паказаным у сортамента.

Што тычыцца нарматыўных дакументаў, то вылучыць можна цэлы «букет» нарматываў, якія змяшчаюць вычарпальную інфармацыю па тыпаразмерах профільнага трубаправода:

• ДАСТ 8645-68, ГОСТ 8645-86 і ДАСТ 8645-82 - у гэтых дакументах паказаныя патрабаванні і тыпапамеры сталёвых прастакутных труб;

• ДАСТ 8639-68, і ДАСТ 8639-82 на сортамент сталёвых прастакутных труб ўтрымліваюць асноўную інфармацыю па квадратным сячэннях;

• ДАСТ 30245-03 - у ім можна знайсці дадзеныя па трубаправодзе як квадратнага, так і перасекі ў выглядзе прамавугольніка. Акрамя гэтага, у ім змяшчаюцца і патрабаванні да трываласці зварнога шва.

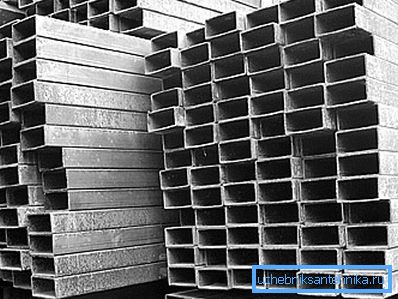

Сталёвы прастакутны трубаправод

У гэтым выпадку ўвага ў першую чаргу трэба звярнуць на шырыню і вышыню вырабы, а таксама таўшчыню сценкі. Акрамя таго, трэба разумець, што куты скругленыя, таму кантралюецца яшчэ і радыус закруглення.

Звярніце ўвагу! Закругленне на кутах трубаправода - вымушаная мера. Калі б куты не былі скругленыя, то пры дэфармацыі скрута ў гэтых месцах назіраліся б канцэнтрацыі высілкаў, што ставіць пад пагрозу стабільнасць канструкцыі.

ДАСТ 8645-82 на прастакутны сталёвай трубаправод распаўсюджваецца на электросварные, а таксама трубы гарачага і халоднага пракату. Згодна з сортамент памеры могуць знаходзіцца ў межах ад 15х10 мм да 180х150 мм.

І калі мінімальныя памеры могуць выкарыстоўвацца хіба што для перильного агароджы, то вышыня трубаправода больш за 10 см дазваляе выкарыстоўваць яго ўжо ў якасці элемента апорнай канструкцыі.

Трубы сталёвыя прастакутныя па Дасце 8645-86 павінны адказваць такім жа патрабаванням, што пазначаны ў нарматыве 82 гады. Адрозненні хутчэй касметычныя і датычацца патрабаванняў па адпаведнасці зададзеным геаметрычным памерах.

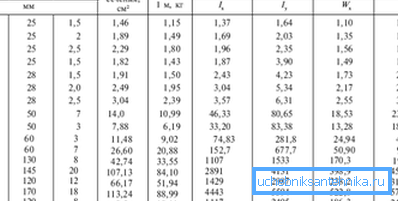

Згодна з гэтым нарматыве могуць выпускацца спецразмеры, па ўзгадненні з заказчыкам яе дыяметр можа складаць ад 28х25 мм да 196х170 мм. Што ж тычыцца радыусаў закругленняў, то дзейнічае агульнае правіла - радыус не павінен перавышаць падвойную таўшчыню металу.

Звярніце ўвагу! У асобных выпадках радыус можна павялічыць да патройны таўшчыні металу. Але патрабуецца папярэдняе ўзгадненне з заказчыкам.

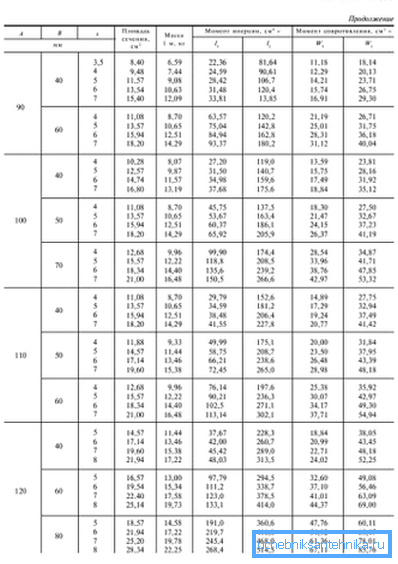

ДАСТ 8645-68 на сортамент стальной прамавугольнай трубы ўтрымлівае тую ж інфармацыю, трохі адрозніваюцца толькі тыпапамеры. Згодна з гэтым дакументам стандартныя памеры застаюцца ранейшымі, а што тычыцца спецразмеров, то яны знаходзяцца ў дыяпазоне ад 28х25 мм да 230х100 мм.

Маркіроўка трубаправода змяшчае вычарпальную інфармацыю не толькі па памерах перасеку, але і па матэрыяле з якога ён выраблена.

Маркіроўка трохі адрозніваецца ў залежнасці ад даўжыні, магчымыя такія варыянты:

• 90х40х4 ГОСТ 8645-68 / В10 ГОСТ13663-86;
• 90х40х4х6000 ГОСТ 8645-68 / В10 ГОСТ13663-86;
• 90х40х4х1250кр. ДАСТ 8645-68 / В10 ГОСТ13663-86.

Інструкцыя па расшыфроўцы аднолькавая ў любым выпадку - злева направа указаны: геаметрычныя памеры перасеку і ДАСТ, у адпаведнасці з якім труба выпускалася, таксама паказваецца даўжыня трубаправода альбо кратнасць даўжыні, у назоўніку - тып сталі і нарматыў, якому яна адпавядае.

У прыкладзе прыведзены такія тыпапамеры:

• у першым выпадку сталёвая прастакутная труба па Дасце 8645-68 мае перасек памерам 90х40 мм, а таўшчыня сценкі - 4,0 мм, немерной даўжыня, сталь В10;
• усё тое ж, але даўжыня роўная 6,0м;
• геаметрычныя памеры засталіся тыя ж, але даўжыня кратная 1,25м.

Звярніце ўвагу! Момант супраціву, ды і іншыя статычныя характарыстыкі разлічаны зыходзячы з таўшчыні сценкі 1,5 мм. Улічваючы тое, што таўшчыня металу можа дасягаць і 15-18 мм, калі плануюцца сур'ёзныя нагрузкі, то лепш пералічыць гэтыя характарыстыкі зыходзячы з рэальных памераў сценкі.

квадратны трубаправод

ДАСТ 8639-68 на сортамент сталёвых прастакутных труб правільней называць нарматывам на квадратны трубаправод, бо вышыня і шырыня перасеку роўныя. Тыпапамеры, вядома, адрозніваюцца ад прамавугольніка, мінімальны памер - 10х10 мм, а максімальны - 180х180 мм. Акрамя гэтага, магчымы выпуск і спецыяльных памераў - ад 32х32 мм да 65х65 мм.

Звярніце ўвагу! У сартаменце некаторыя памеры ўзятыя ў дужкі, гэта азначае, што гэты тыпаразмер лічыцца рэкамендаваных для большасці задач. Суадносіны кошту і эфектыўнасці максімальна.

Таксама, як і ў выпадку з прастакутным перасекам нармуецца велічыня радыусу закруглення кутоў. У агульным выпадку радыус не павінен быць менш, чым падвойная таўшчыня металу. І толькі для тыпаразмеру 60х60х4 мм можа быць зроблена выключэнне і радыус можа быць павялічаны да патройны таўшчыні сценкі (але гэта патрабуе згоды заказчыка).

Акрамя гэтага, абодва нарматыву ўтрымліваць даволі жорсткія патрабаванні да геаметрыі самога вырабы, жорстка кантралююцца не толькі памеры перасеку, але і крывізна, адхіленне вугла ад 90? і г.д.

Напрыклад, электросварные прастакутная сталёвая труба па Дасце 8369-68 павінна адпавядаць наступным патрабаванням:

• адхіленне таўшчыні сценкі ад нормы залежыць ад спосабу вытворчасці, так для бясшвоўнага пракату таўшчыня металу не павінны адрознівацца ад дадзеных сортамента больш чым на + 12,5% ці -15%, электросварные трубаправод - ± 10%, а для халаднавыцягнутых - ± 12,5 %;
• асабліва моцна на працу пад нагрузкай ўплывае захаванне формы, таму адхіленне вугла паміж сценкамі не павінна перавышаць ± 1,5 ?;
• максімальная крывізна не павінна перавышаць 1 мм на 1 м даўжыні, гэты параметр лёгка праверыць сваімі рукамі;

Акрамя гэтага, абмежаванні вылучаюцца па такіх параметрах як утяжка (маецца на ўвазе ўвагнутасць бакоў), даўжыня гатовага вырабы і г.д.

Сучасныя нарматыўныя патрабаванні

Калі ў мінулым асноўныя характарыстыкі квадратных і прастакутных трубаправодаў нармаваны рознымі дакументамі, то ў Дасце 2003 года аб'яднаныя тыпапамеры гэтых двух відаў перасекаў. Гэта некалькі палягчае працу з дакументам.

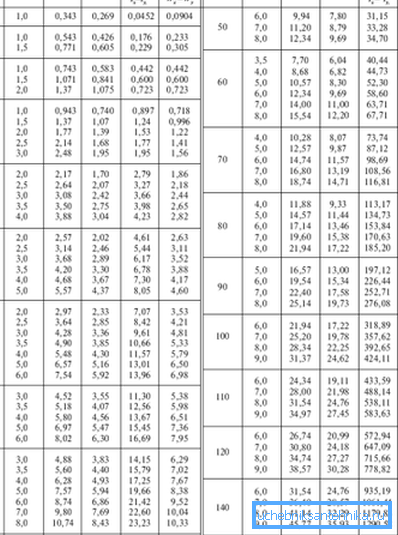

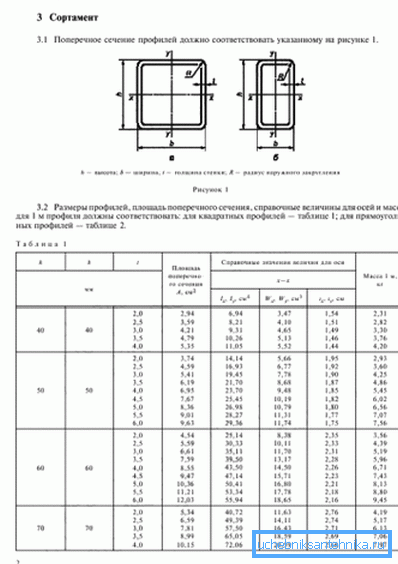

ДАСТ 30245-03 на сортамент стальной прамавугольнай трубы складаецца з 2-х табліц, у 1-й прыведзены тыпапамеры трубаправодаў квадратнага перасеку, а ў 2-й - для прастакутнага.

У параўнанні з пералічанымі вышэй дакументамі, некалькі змяніліся тыпапамеры:

• для квадратнага перасеку мінімальныя памеры роўныя 40х40 мм, а максімальныя - 300х300 мм;
• у выпадку з прастакутнікам памеры знаходзяцца ў дыяпазоне ад 50х25 мм да 400х200 мм.

Што тычыцца даўжыні, то па Дасце 30245-2003 яна можа быць роўная 6,0, а максімум усталяваны на адзнацы 13,0 м (але толькі са згоды заказчыка). Для масавага вытворчасці выкарыстоўваецца дыяпазон памераў 6,0 - 12,0 м.

Адрозненне ад нарматываў мінулых гадоў прыкметна яшчэ і ў патрабаваннях да геаметрыі. Таксама надаецца ўвага трываласці зварнога шва, правілах маркіроўкі, складзіравання і г.д.

крытэры выбару

Важна ўмець працаваць з сортамента. Гэта значыць, ведаючы прызначэнне канструкцыі і маючы на ​​руках табліцу з тыпаразмераў (а таксама статычнымі характарыстыкамі перасеку), трэба ўмець абраць патрэбны варыянт. І калі пры пракладцы вадаправода або каналізацыі вырашальнае значэннем мела прапускная здольнасць, то ў выпадку з профільным трубаправодам ўвагу трэба звярнуць на трываласць канструкцыі, цана таксама ўлічваецца.

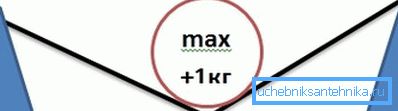

Галоўнае патрабаванне складаецца ў тым, што дапускаецца толькі пругкая дэфармацыя (гэта значыць пасля прыкладання нагрузкі канструкцыя вернецца ў зыходнае становішча, а працягу доўгага часу ейнага дадатку дэфармацыя не расце). Калі разлік праводзіцца самастойна, то трэба ўлічваць характар ​​дэфармацыі (выгіб, восевы сціск, скрут), ДАСТ на трубы спатрэбіцца для вызначэння статычных характарыстык перасеку.

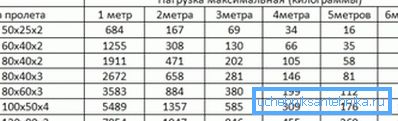

Наўрад ці хтосьці захоча разлічваць канструкцыю самастойна, ды і не ўсе змогуць. У такой сітуацыі можна скарыстацца табліцамі, у якіх пазначаны прыкладныя тыпапамеры пад канкрэтны выгляд нагрузкі.

У заключэнне

Для таго, каб не памыліцца пры выбары прамавугольнай трубы трэба разбірацца ў нарматыўнай дакументацыі і хоць бы прыкладна ўяўляць сабе ўмовы працы канструкцыі. Нарматываў ў дачыненні да профільных труб выпушчана нямала, інфармацыя, выкладзеная ў гэтым артыкуле, дазволіць зарыентавацца ў іх.

На відэа ў гэтым артыкуле паказана выкарыстанне профільнай трубы ў якасці каркаса для будучага будынка.
