Сталёвыя вадагазаправодныя трубы - іх характарыстыка і

Нягледзячы на ​​спробы выцяснення металічных труб пластыкавымі аналагамі, вадагазаправодныя труба, званая ВГП, па-ранейшаму застаецца запатрабаваным вырабам на будаўнічым рынку. Ніжэй мы разгледзім яе тэхнічныя параметры са спасылкамі на існуючыя нарматывы, а таксама вызначым моцныя і слабыя бакі.

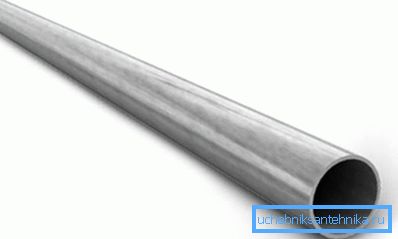

Чорная сталёвая вадагазаправодныя труба ду 15х4

Існуе тры віды - танкасценныя, сярэднія і таўстасценныя. Дзякуючы гэтаму атрымоўваецца без асаблівых праблем падабраць варыянт, які падыдзе да любога праекту. Яна можа быць як ацынкаванай, так і без пакрыцця. Перасек у яе звычайна цыліндрычнае, характэрна таксама наяўнасць зварных швоў па ўсёй даўжыні.

Савет: пры выбары дадзеных вырабаў варта ўлічыць, што іх аснову складае вугляродзістай сталі.

Перад тым як атрымаць гатовую ВГП, праводзяць спецыяльную апрацоўку нарыхтовак (штрипсов). Гэта неабходна для паляпшэння якасці і зносаўстойлівасці вырабаў. Галоўным нарматыўным дакументам для ўсіх вытворцаў лічыцца ДАСТ 3262 75 на сортамент сталёвых вадагазаправодныя труб.

Параметры і вобласць прымянення сістэм

Назва вырабаў адпавядае - ВГП ўжываюць пры пабудове вадаправодных сістэм і газатранспартных магістраляў. Варта сказаць таксама, што такія вырабы маюць універсальныя магчымасці, а, значыць, іх сфера прымянення не абмяжоўваецца названым (см.также артыкул Зварка поліпрапіленавыя труб: 8 асноўных этапаў).

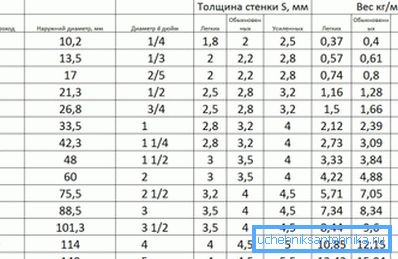

Вага сталёвых вадагазаправодныя труб у залежнасці ад параметраў

У прамысловасці выкарыстоўваюць вырабы, даўжыня якіх размешчана ў дыяпазоне 4-12 м.

Акрамя таго, пры праектаванні можна вар'іраваць такімі параметрамі, як:

  • матэрыял;
  • дыяметр;
  • наяўнасць разьбы, яе крок.

Зыходзячы з трываласці вырабаў, іх класіфікуюць наступным чынам:

  • лёгкія;
  • звычайныя;
  • узмоцненыя.

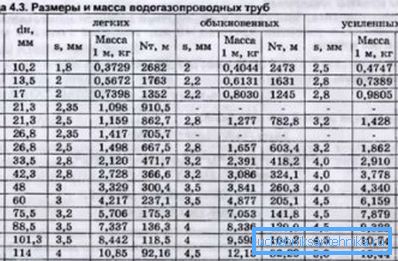

Памеры сталёвых вадагазаправодныя труб па Дасце 3262 75 зыходзячы з іх трываласці

У залежнасці ад умоў, у якіх будуць прымяняцца вырабы, варта падабраць іх адпаведную трываласць. Галоўным крытэрыем пры гэтым з'яўляецца таўшчыня сценак. Да прыкладу, для:

ГВС Выкарыстоўваюць ДАСТ 3265 75 на ацынкаваныя таўстасценныя мадэлі.
ХВС Інструкцыя дазваляе абыйсціся сярэднімі паказчыкамі.
газу Дастаткова ўзяць тонкопрофильные варыянты. Гэта абумоўлена тым, што газ не вырабляе негатыўнага ўздзеяння пры кантакце з унутранай паверхняй вырабы.

Існуюць ацынкаваныя або неоцинкованные вырабы ВГП. Працэс ацынкоўкі заключаецца ў павелічэнні тэхнічных характарыстык трубы за кошт нанясення на іх паверхня пласта цынку.

Савет: калі ў месцах выкарыстання ВГП існуюць рызыкі карозіі металу, такія вырабы проста незаменныя.

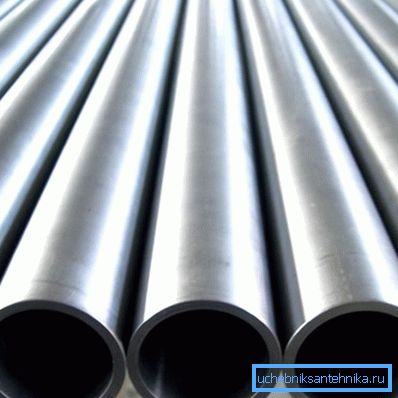

ўзмоцненыя ВГП

Падчас правядзення мантажу вадаправодных сістэм сваімі рукамі ці найманай працоўнай сілай неабходна выкарыстоўваць ацынкаваныя дэталі з нержавеючай сталі. Варта адзначыць, што іх выкарыстанне павялічыць вага канструкцыі прыкладна на 3%, аднак гэта значна павысіць эксплуатацыйны тэрмін яе працы. Наяўнасць ацынкоўкі дазволіць пазбегнуць адукацыі іржы і іншых негатыўных працэсаў, якія ўплываюць на цэласнасць вырабы.

Пры канчатковым выбары мантажнага матэрыялу не варта эканоміць. Нізкая цана адпавядае нізкаму якасці, што ў сваю чаргу значна знізіць даўгавечнасць канструкцыі. Аддаваць перавагу варта такім дэталяў, якія будуць адпавядаць галіне эксплуатацыі.

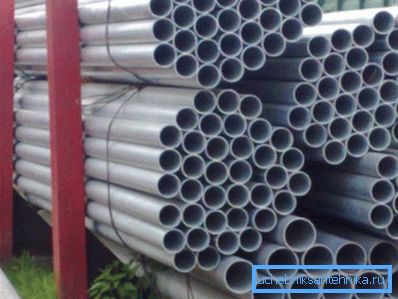

Электросварные ацынкаваныя вырабы для ўстаноўкі ў агрэсіўнай асяроддзі

нарматыўны дакумент

Усе будматэрыялы і вырабы вырабляюць паводле пэўных стандартаў.

Разгледзім тэхнічныя характарыстыкі ВГП:

  • маркі сталі - Ст1-2КП, Ст1- 1-2ПС, Ст1-0,8ПС;
  • даўжыня размешчана ў дыяпазоне 4-12 м;
  • дыяметры сталёвых вадагазаправодныя труб - ад 10 да 80 мм;
  • сценка таўшчынёй - 2,5-4,5 мм.

Калі прачытаць нарматыўны дакумент, напрыклад, ДАСТ 3263 75 на ВГП, дапушчальнымі з'яўляюцца адхіленні ад таўшчыні, аднак, з захаваннем масы вырабы. Дазволеныя адхіленні па масе не могуць перавышаць 8%.

Для партыі вырабаў гэты паказчык роўны 7,5%, а для асобна ўзятага вырабы не больш за 10%. Гэтыя параметры ставяцца да адхіленняў па масе труб.

Акрамя гэтага існуюць такія паказчыкі, як адхіленне ад крывізны, якая павінна быць да 2 мм на кожным метры даўжыні вырабы. Варта адзначыць, што паказчык ўмоўнага праходу павінен быць да 2 мм на кожных 20 мм і не перавышаць параметр 1,5 мм для ўсіх участкаў звыш 20 мм.

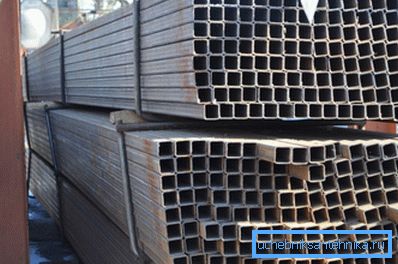

Профільныя сталёвыя вырабы

Станоўчыя і адмоўныя моманты выкарыстання ВГП

Вадагазаправодныя канструкцыі ўніверсальныя, што дае ім вялікая колькасць плюсаў у сваім выкарыстанні:

  • вырабы вырабляюць з сталі высокай якасці, якая адпавядае ДАСТ 3262 91 на ВГП;
  • павелічэнне якасцяў труб за кошт ацынкоўкі;
  • наяўнасць узмоцненых зварных швоў;
  • шырокі спектр відаў труб (лёгкія, звычайныя, узмоцненыя);
  • самастойнае рашэнне адносна наяўнасці разьбовых злучэнняў;
  • з дапамогай строгага гидровихревого кантролю забяспечваецца адпаведнасць дзеючым стандартам;

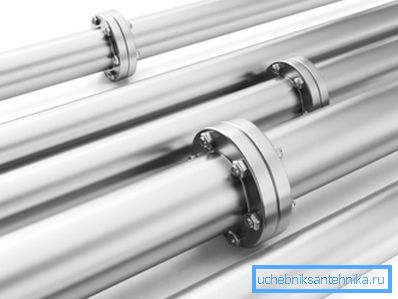

фланцавае злучэнне
  • высокую якасць вырабаў пры адносна нізкай сабекошту;
  • ўніверсальнасць ВГП;
  • шырокі асартымент ад розных вытворцаў і спосабаў вырабу (холоднокатаной, гарачакачаныя, зварныя);
  • вялікі выбар камплектуючых (трубавых муфт, фітынгаў, траякоў);
  • высокая трываласць пры невялікай вазе вырабаў.

ВГП не валодаюць сур'ёзнымі недахопамі, адносна слабым месцам лічыцца зварной шво. Выкарыстанне рэнтгена пры кантролі вырабаў дазволіць пазбегнуць усіх магчымых праблем пры шлюбе. Тэрмін службы такой сістэмы будзе наўпрост залежаць ад месца выкарыстання і ўплыву негатыўных фактараў (карозіі).

Табліца адпавядае ДАСТ на электросварные вырабы 10704-91

электросварные

Да іх ставяцца наступныя віды труб, вырабленыя па Дасце 10704 91:

  • круглыя ​​з прамымі швамі O10-530 мм, O478-1420 мм, даўжыня - 2-12 м;
  • вырабы профільныя (у выглядзе авала, прамавугольніка або квадрата) і трубы з гнутым сталёвым зварным профілем (квадратныя і прастакутныя перасеку).

Вытворчасць апошніх ўключае ў сябе дыяпазон OO 10-100 мм, пры гэтым таўшчыня сцен размешчана ў дыяпазоне 1-5 мм. Трубы могуць быць мернай або немерной даўжыні, якая вар'іруецца ў межах ад 1,5 да 9 м.

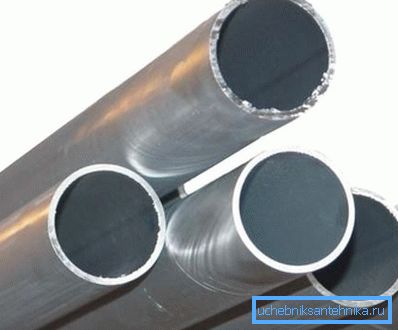

На фота - трубы электросварные

Замкнёныя зварныя сталёвыя трубы вырабляюць з памерамі ад 80 да 300 мм. Іх даўжыня можа быць мернай або немерной, а таксама з кратнымі мернымі памерамі 6-12 м.

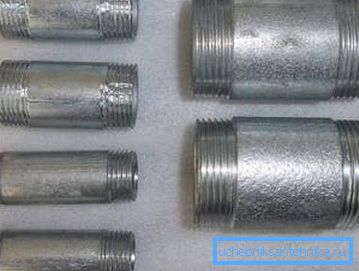

Фітынгі для злучэння

выснову

Прымяненне ў вадагазаправодныя сістэмах труб, адпаведных Дасце, дазваляе ствараць паўнавартасныя камунікацыі ў прыватным і прамысловым будаўніцтве. Дзякуючы іх трываласці можна не турбавацца за іх здольнасць супрацьстаяць ціску і дзеянню агрэсіўнай асяроддзя. Прамысловасць выпускае іх не толькі з круглым сячэннем, але і квадратным (прастакутным).

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковыя матэрыялы па гэтай тэматыцы.
