Страты напору ў трубаправодзе

Адразу абмовімся, што знаёмства з названай тэмай можа зацікавіць толькі тых, хто хацеў бы змантаваць сістэму водазабеспячэння ў сваёй хаце самастойна. Выканаўца работ у першую чаргу павінен ўлічыць, што страты напору ў трубаправодзе з'яўляюцца паказчыкам падзення ціску вады ў сістэме, з улікам якога павінна выбірацца магутнасць свідравіны помпы.

З чыста фізічнай пункту гледжання гэтыя страты тлумачацца тым, што пры руху вадкасці па трубаправодзе яе таку робіцца некаторы супраціў, велічыня якога залежыць ад такіх характарыстык вадавода, як:

• працоўны дыяметр трубы (з памяншэннем дыяметра супраціў узрастае);
• хуткасць воднага патоку, пры павелічэнні якой супраціў таксама павялічваецца;
• якасць паверхняў вадавода, якія маюць непасрэдны кантакт з вадкасцю.

Адзначым, што нават пры перамяшчэнні па цалкам прамым трубаправодзе паток вады адчувае некаторы тармажэнне, ну а з павелічэннем яго агульнай даўжыні сумарны супраціў праходжанню вады можа апынуцца вельмі істотным.

прамыя ўчасткі

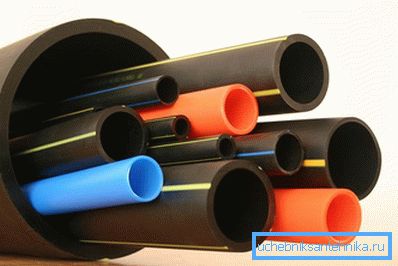

Для вырашэння якая стаіць перад вамі задачы прасцей за ўсё скарыстацца адмысловымі табліцамі і разліковымі формуламі, з дапамогай якіх вы зможаце непасрэдна атрымаць усе неабходныя для вас данные.Отметим, што ў цяперашні час для пракладкі тым, што кормяць трубаправодаў ўсё часцей пачынаюць прымяняцца вырабы з сучасных палімераў.

Вырабленыя з гэтых матэрыялаў трубы адрозніваюцца выдатнымі эксплуатацыйнымі характарыстыкамі, да ліку якіх мы можам аднесці:

• малы вага і зручнасць мантажу;
• неўспрымальнасць да каразійнай ўздзеяння;
• гладкасць структуры выкарыстоўванага матэрыялу, якая забяспечвае малое супраціў водным патоку.

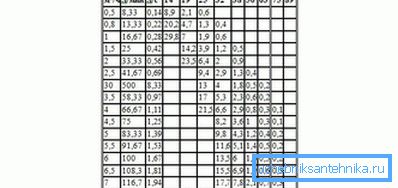

У сувязі з гэтым пры разглядзе дадзеных па выдатку вадкасці намі былі абраныя менавіта пластыкавыя трубы. У размешчанай ніжэй табліцы прыводзяцца значэння страт напору вадкасці на кожныя 100 метраў вадавода. Прычым напор вады паказваецца ў розных адзінках (у метрах воднага слупа, а таксама ў літрах у хвіліну і секунду).

Савет! Для атрымання дадзеных па сталёвых трубах вам варта памножыць названыя ў табліцы значэння на 1,5.

Ўлік мясцовых супраціваў

Акрамя лінейных страт у трубаправодзе могуць назірацца і страты, звязаныя з наяўнасцю так званых «мясцовых супраціваў», да якіх ставяцца элементы разгалінаванняў і рэгулявання магутнасці патоку (траякі, вуглавыя калена, клапаны, вентылі і т. П.). Велічыня страт у іх залежыць ад хуткасці воднага патоку і канфігурацыі самога элемента.

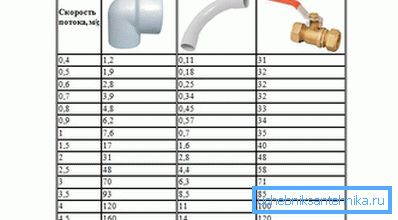

У размешчанай ніжэй табліцы прыводзяцца дадзеныя па страт напору ў самых распаўсюджаных мясцовых супрацівах (у сантыметрах воднага слупа):

Формулы для разліку

Для вылічэнні велічыні расходу вады можна будзе скарыстацца наступнай формулай:

Q = V? S,

дзе пад «Q» разумеецца расход вады (у м3 / сек), пад «S» - плошча перасеку трубы (у квадратных метрах), а пад «V» - хуткасць воднага патоку (у метрах у сек). Вылічыць плошчу перасеку вы зможаце па класічнай формуле S = ?? D2 / 4, дзе D - дыяметр выкарыстоўваюцца ў вадаводзе труб.

Пасля прыкладнага падліку значэння шуканай велічыні вы пераканайцеся ў тым, што страты напору на любых узорах мясцовых супраціваў складаюць толькі малую долю агульных (сумарных) страт. Яны некалькі ўзрастаюць пры павышэнні хуткасці патоку, выкліканага звужэннем воднага канала, калі праз звужаную яго частка прапускаюцца значныя аб'ёмы вады.

Пазбегнуць павышэння расходу вадкасці ў гэтым выпадку вы зможаце вельмі проста. Для гэтага неабходна будзе выбраць для будучага вадавода трубы большага дыяметра, што дазволіць вам практычна не ўлічваць мясцовыя супраціву.

У самым агульным выпадку разлік велічыні страт у вадаправодзе павінен вырабляцца такім чынам, каб на мясцовыя супраціву даводзілася ад 2 да 4 м3 расходу вадкасці. З улікам страт на яго прамалінейных участках сумарная яго значэнне можа скласці велічыню парадку 5 м3.

відэа

У гэтым роліку распавядаецца, як палічыць страты ціску на гарызантальным участку трубы.
