Такія розныя і такія папулярныя пластыкавыя трубы:

З пачаткам тэхнічнай рэвалюцыі палімеры ўсё шчыльней займаюць наша жыццёвая прастора і без іх на ўжо практычна не абыйсціся. Напрыклад, пластыкавыя трубы для пажаратушэння (з поліпрапілена) стаяць на варце нашай бяспекі. Таксама поліпрапілен, полівінілхларыду і поліэтылену дастаўляюць ваду ў наш дом, служаць для адводу каналізацыйных сцёкаў і транспартуюць цепланосбіт ў ацяпляльных сістэмах. Вядома, для прымянення кожнай з іх маецца свая інструкцыя, якая дазваляе арыентавацца па эксплуатацыйнага ціску, тэмпературным параметрах і месца мантажу.

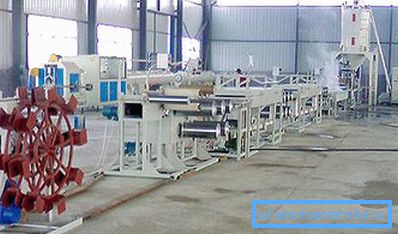

Абсталяванне для вырабу пластыкавых труб - струменевай лінія

поліпрапілен

Агульныя характарыстыкі і намэнклятура

Заўвага. У тэхнічнай дакументацыі розныя тыпы матэрыялу маюць сваю скарочаны маркіроўку. Так, поліпрапілен мае абрэвіятуру PPR (PPRC) або ПП, полівінілхларыду - ПВХ, а поліэтылен - ПЭ. Акрамя таго, ПЭ трубы могуць быць ПНД або ПВД - поліэтылен нізкага або высокага ціску адпаведна.

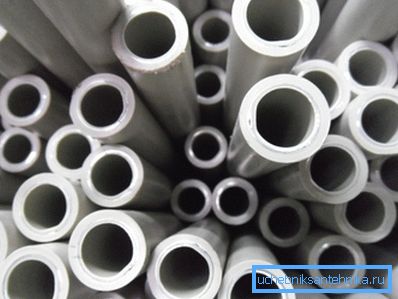

Вырабы рознага дыяметра з PPR

На дадзены момант прымяненне пластыкавых труб вельмі моцна пацясніла пазіцыі металу на рынку. Для ўнутраных разводак гарачай і халоднай вады, а таксама ацяплення больш за ўсё запатрабаваны поліпрапілен, які мае свае мадыфікацыі.

Пры куплі вы можаце выявіць, што замест абрэвіятуры PPR на трубу нанесеныя обозначенияPPH, PP-1, PP-2, PPB або PPRC. Вам варта ведаць, што PPH і PP-1, гэта гомопропилен, гэта значыць, першае пакаленне матэрыялаў (ён горш). Зараз вырабляюць супалімер random, так што калі вы бачыце сімвалы PP-2, PPB або PPRC, то можаце не сумнявацца ў якасці.

Акрамя таго, на кожнай трубе ёсць літары PN, якія прывязаныя да лічбаў, якія паказваюць намінальнае ціск у барах пры тэмпературы вады 20? C (усе характарыстыкі PPR адлічваюць менавіта ад гэтай тэмпературы).

Так, ёсць мадыфікацыі PN10, PN16, PN20 і PN25. Для халоднай вады выкарыстоўваюць PN10 і PN16, а для ГВС і ацяплення PN20 і PN25.

Тут мае ролю не толькі таўшчыня сценкі, але і армаванне трубы (іх кошт, вядома, вышэй), якое ажыццяўляецца алюмініевай фальгой ці шкловалакном.

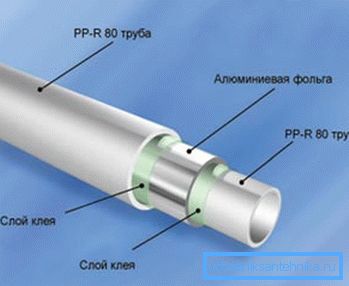

Разрэз PPR RN20
  • Для халоднай вады, тэмпература якой ніколі не падымаецца вышэй за 20? C, выкарыстоўваюць мадыфікацыю PPR PN10. Яна можа таксама кароткачасова вытрымаць 45? C, але пры працяглым нагрэве ад такой тэмпературы труба проста дэфармуецца.

Працоўны ціск складае 1,0МПа (10,2кг / гл2). Дадзеная мадыфікацыя ёсць у продажы з вонкавым перасекам ад 20 мм да 110 мм, даўжыня - 4000 мм. Разам з дыяметрам змяняецца і таўшчыня сценкі, якая можа вар'іраваць ад 2,3 мм да 10 мм.

  • Сапраўды гэтак жа для халоднай вады, тэмпература якой ніколі не падымаецца вышэй за 20? C, выкарыстоўваюць мадыфікацыю PPR PN1. У адрозненне ад папярэдняй мадэлі, гэта выраб можа вытрымаць 60? C, але пры працяглым нагрэве ўсё роўна ўзнікае дэфармацыя. Працоўны ціск - 1,6МПа (16,3 кг / гл2).

Дадзеная мадыфікацыя ёсць у продажы з вонкавым перасекам ад 20 мм да 110 мм, даўжыня - 4000 мм. Таўшчыня сценкі - ад 2,8 мм да 15 мм.

  • Для гарачай вады і ацяплення ўжываюць армаваную мадыфікацыю PN20. Тут дапушчальная працоўная тэмпература 80? C (кароткачасова - 110? C). Такую трубу часцяком называюць універсальнай, так як робяць ёй усю разводку (гарачая / халодная вада і ацяпленне).

Дапушчальнае ціск тут 2,0МПа (20,4кг / гл2), Вонкавы дыяметр ад 20 мм да 110 мм, таўшчыня сценак 3,4 мм да 18,3 мм адпаведна, даўжыня - 4000 мм.

  • На высокае працоўны ціск у сістэме разлічана арміраваная мадыфікацыя PN25. Яна ў пастаянным рэжыме вытрымлівае 2,2МПа (25,49кг / гл2) І намінальны тэмпературу 95? C (кароткачасова да 150? C). Вонкавы дыяметр ад 20 мм да 110 мм (зрэдку сустракаецца 125 мм), таўшчыня сценкі ад 3,4 мм да 18,3 мм. Такія трубы часцей за ўсё ўжываюць для цэнтралізаванага ацяплення, дзе магчыма высокі ціск у сістэме (асабліва ў шматпавярховых будынках).

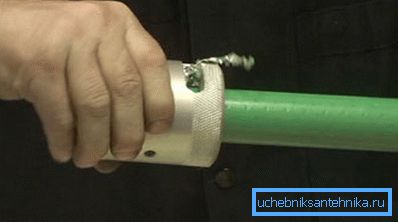

Фота зачысткі PPR Шейвера

Заўвага. Армаванне труб звычайна закладваецца ў сярэднюю частку сценкі, але бывае і не так. Напрыклад, у PN25 - там фальга можа апынуцца бліжэй да паверхні і яе трэба зачышчаць, каб яна не замінала адгезіі пры зварцы з фітынгам.

Нажом гэта рабіць вельмі нязручна, так як даводзіцца папярэдне чысціць верхні пласт поліпрапілена. Для такой мэты існуе Шейвер, працэс ачысткі якім вы бачыце на фатаграфіі.

Прыстасаванні для мантажу

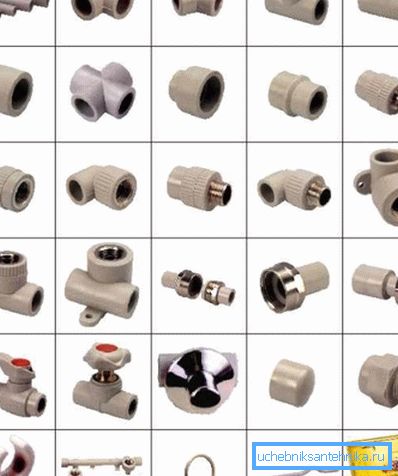

Фітынгі, краны, паяльнік для PPR

Таксама ёсць аксэсуары для пластыкавых труб, якія забяспечваюць іх мантаж і функцыянальнасць - гэта фітынгі, абводкі, краны і, вядома, электрычны паяльнік з дзюралюмініевага асадкамі (магчыма тэфлонавым пакрыццём) рознага дыяметра.

Так, сярод фітынгаў ёсць, траякі, чацверыкі, муфты, заглушкі, куты на 32 ?, 45? і 90 ?, амерыканкі і звычайныя рэзьбавыя фітынгі. Акрамя гэтых дэталяў для аптымальнай кладкі пры перакрыжоўванне труб існуюць кароткія абводныя патрубкі, якія ўразаюцца з дапамогай муфт, а замест металічных - поліпрапіленавыя шаравыя краны, тэрмін службы якіх не менш, чым у саміх труб - ад 50 гадоў і вышэй.

Заўвага. Некаторыя цікавяцца, як выкруціць эксцэнтрык з пластыкавай трубы, калі яго верхняя частка адламаныя і немагчыма вырабіць захоп ключом або пасатыжамі. Сітуацыя гэтая складаная, так што прыйдзецца альбо выкарыстоўваць шасцікантовік, альбо напільнікам нарэзаць шпліц і выкручваць невялікім ключом.

металапласт

асноўныя парамтеры

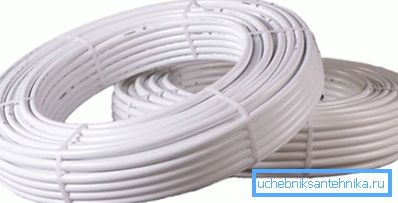

бухты металапласт

Трубы з металапласт ў асноўным выкарыстоўваюцца для разводкі халоднай вады і ўладкавання контуру цёплых вадзяных падлог, хоць у некаторых выпадках іх ужываюць і для вонкавага ацяплення.

  • Вонкавы дыяметр тут можа быць 16 мм, 20 мм, 26 мм, 32 мм, 40 мм і 63 мм, але самым запатрабаваным перасекам можна назваць 16-20 мм.
  • Металапласт мае вельмі нізкую цеплаправоднасць (ў 1300 разоў менш медзі), можа эксплуатавацца пры працоўным ціску 10 бар і намінальным тэмпературай 0-95? C (кароткачасова - 110? C).
  • Для найбольш распаўсюджанага перасеку таўшчыня сценкі складае 2-2,25 мм, у той жа час пласт алюмініевай фальгі будзе мець таўшчыню 0,2-0,24 мм. На 1 пагонны метр пры дыяметры 16 мм ўваходзіць 0,113л, а пры 20 мм - 1,201л.
  • Каэфіцыент пашырэння металапласт па-за залежнасці ад дыяметра 0,2610-4 на? C, а цеплаправоднасці 0,43Вт / м * Да.

Трубы і фітынгі

Металапласт у разрэзе

Металлопластіковые труба складаецца з трох пластоў, зафіксаваных паміж сабой клеем: усярэдзіне знаходзіцца пласт з поліэтылену высокага ціску (ПВД), затым ідзе алюмініевая фальга, а звонку пласт з поліэтылену нізкага ціску (ПНД). Калі вы набываеце матэрыял для мантажу сістэмы цёплай падлогі, то зважайце на фальгу - гэты пласт павінен быць бясшвоўным, альбо завёрнутая внахлест

Савет! Калі пры ачыстцы ПНД вы ўбачыце шво, то такую ​​трубу для ацяплення або гарачай вады браць не варта. Акрамя таго, некаторыя вытворцы ў мэтах эканоміі ня прыляпляюць фальгу да ПЭ - гэта прыкмета нізкай якасці і такі металапласт прыдатны толькі для халоднай вады.

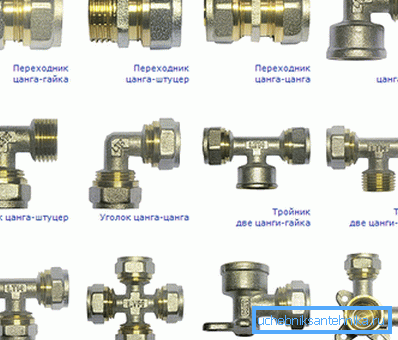

Фітынгі для металапласт

Як і ўсюды, тут ёсць камплектуючыя для пластыкавых труб - гэта розныя фітынгі для злучэння і разводкі, узоры якіх вы бачыце на малюнках. Але менавіта гэтыя злучэнні з'яўляюцца слабым месцам.

Калі эксплуатацыйны рэсурс у металлопластіковых труб складае 10-15 гадоў па-за залежнасці ад вільготнасці памяшкання, то латуневыя злучэння такі тэрмін перажываюць не заўсёды - лопаюцца. Асабліва небяспечна латаць іх тынкоўкай або шпатлёўкай - абсалютна ўсе сантэхнікі ў такіх выпадках аддаюць перавагу металапласт поліпрапілен.

полівінілхларыду

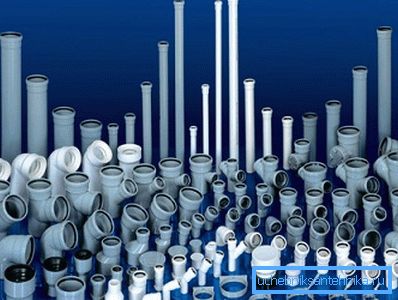

Трубы і фітынгі ПВХ, а таксама кранштэйны для іх

Для мантажу каналізацыі і паветраводаў (вентыляцыі) выкарыстоўваюць безнапорныя поливинилхлоридные трубы дыяметрам 32 мм, 50 мм і 100 мм, даўжыня якіх можа быць 250 мм, 350 мм, 500 мм, 750 мм, 1000 мм і 2000 мм.

Для вонкавай каналізацыі ўжываюць большае перасек - 150 мм, 200 мм, 250 мм і 300 мм, а акрамя гэтага, для пяшчаных і артэзіянскіх свідравін робяць обсадные трубы, якія забяспечваюць ўтрыманне грунту ад абвалаў.

Стыкоўка каналізацыйных труб ажыццяўляецца за кошт фітынгаў, якія выпускаюцца ў наступных формах: муфта, кут (32?, 45 ?, 90?), Заглушкі, рэвізіі, траякі, чацверыкі, рэдукцыі з ПВХ або гумы (для пераходу з аднаго дыяметра на іншы) . Таксама існуюць складаныя фітынгі, якія могуць ўключаць у сябе некалькі варыянтаў. Для злучэння обсадных труб могуць прымяняцца ниппельные муфты ці проста вонкавая і ўнутраная разьба на іх канцах.

Заўвага. Варта адзначыць, што рамонт пластыкавых труб сваімі рукамі зрабіць значна лягчэй, чым пры працы з металам. Гэта таксама з'яўляецца адной з прычын выбару пластыка.

заключэнне

Нягледзячы на ​​агульнае знаёмства, якое вы ўжо атрымалi пасля чытання дадзенага матэрыялу, пластыкавыя трубы могуць мець некаторыя нюансы ў параметрах - гэта залежыць ад вытворцы. Таму, пры куплі заўсёды кансультуйцеся з прадаўцом або ўважліва глядзіце дакументацыю. Як дадатак да прыведзеных рэкамендацый мы прапануем вам відэа ў гэтым артыкуле, якое бліжэй пазнаёміць вас з гэтай тэмай.
