Труба 09г2с: якое выкарыстоўваецца сыравіну, тэхналогія

Што гэта за сталь - 09г2с? Які яе склад? Што ўяўляе сабой і па якіх стандартах вырабляецца труба з гэтай сталі - скажам, труба 219-8 09г2с? Якая тэхналогія вырабу гэтых вырабаў? Давайце паспрабуем знайсці адказы.

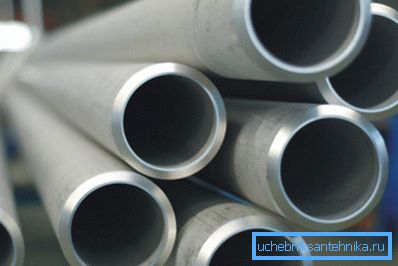

Наш герой буйным планам.

сталь 09г2с

Так называецца низколегированная канструкцыйная сталь, прызначаная для зварных металаканструкцый. Дыяпазон яе рабочых тэмператур - ад -70 да + 425С, што дазваляе выкарыстоўваць матэрыял, сярод іншага, у самых суровых кліматычных зонах, а таксама для транспарціроўкі высокатэмпературных газаў і вадкасцей.

Поўны хімічны склад выглядае так:

Элемент перыядычнай табліцы Змест,%
C 0,12 і менш
Si 0,5 - 0,8
Mn 1,3 - 1,8
Ni 0,3 і менш
S 0,04 і менш
P 0,035 і менш
Cr 0,3 і менш
N 0,008 і менш
Cu 0,3 і менш
As 0,08 і менш
Fe 96 - 97

Цікава: у прынятай у РФ сістэме найменняў назва маркі сталі паказвае на колькасць вугляроду ў 0,09%, а не на максімальна дапушчальныя 0,12. Астатнія сімвалы абазначаюць марганец (да 2%) і крэмній (менш за 1%).

Што яшчэ можна расказаць аб гэтай марцы:

  • Яна трывалей большасці сталей, цана якіх знаходзіцца на прыкладна тым жа ўзроўні (каля 25000 рублёў за тону).
  • высокая глейкасць, звязаная з малой колькасцю вугляроду, захоўваецца нават у моцны мароз.
  • Што асабліва карысна - пры зварцы не адбываецца загартоўкі або перагрэву, якія ўплываюць на пластычныя ўласцівасці. (Гл. Таксама артыкул Зварка труб ўсутыч: асаблівасці.)

трубы

Якія трубы, вырабленыя з сталі 09г2с, можна сустрэць у продажы? Паколькі мы маем справу з выключна трывалым металам, лагічна выказаць здагадку, што гэта яго якасць будзе запатрабавана. І на самай справе: сталь карыстаецца попытам перш за ўсё пры вытворчасці бясшвовых труб.

Прычыны цалкам зразумелыя: падоўжны электросварные шво заўсёды будзе слабым месцам трубаправода. І там, дзе патрэбна асаблівая ўстойлівасць да гідраўлічнаму ціску, ад яго імкнуцца пазбавіцца.

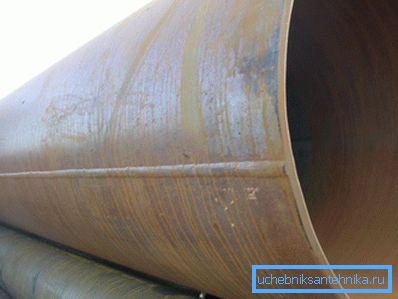

Падоўжны шво - слабае месца трубаправода высокага ціску. На яго прыходзіцца 9 з 10 парываў.

Для чаго выкарыстоўваюцца бясшвовыя трубы? Зразумела, што для мантажу хатняга вадаправода сваімі рукамі іх трываласць некалькі залішняя: прыярытэтная вобласць прымянення - трубаправоды высокага ціску самага рознага прызначэння. Так, труба 168х14 арт 09г2с пры таўшчыні сценак 14 міліметраў разлічана на працоўны ціск звыш 11 Мпа (100 атмасфер).

тэхналогія вытворчасці

Сучасная прамысловасць вырабляе бясшвовыя сталёвыя трубы двума асноўнымі спосабамі - гарачай і халоднай дэфармацыяй. Што гэта азначае ў практычным плане? Коратка апішам асноўныя этапы вытворчасці.

гарачая дэфармацыя

  1. Суцэльная цыліндрычная нарыхтоўка (штанга) змяшчаецца ў печ, дзе разаграваецца да тэмпературы, пры якой сталь робіцца пластычнай.
  2. На прашыўнымі табары труба ператвараецца ў полы цыліндр - гільзу.
  3. У гільзу ўводзіцца пакрытая тэрмаўстойлівымі змазачнымі матэрыяламі апраўка, якая фармуе яе ўнутраны дыяметр.
  4. Пасля паўторнага разагрэву гільза раскочваецца на апраўцы ў паслядоўна паменшвалых яе дыяметр вальцах.
  5. Адкалібраваць і астуджаная нарыхтоўка пасля здабывання апраўкі рэжацца на адрэзкі патрэбнай даўжыні, праходзіць кантроль якасці і адпраўляецца на склад гатовай прадукцыі.

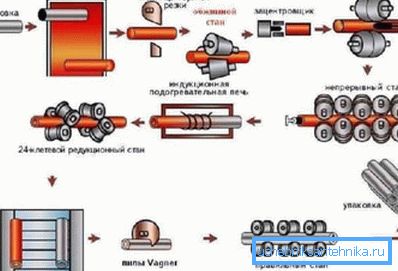

Схема вытворчага цыклу.

халодная дэфармацыя

Ключавое адрозненне гэтай тэхналогіі - у тым, што пасля прашыўнымі табара гільза астуджаецца і праходзіць дэфармацыю з тэмпературай істотна ніжэй кропкі рэкрышталізацыі сталі.

Важна: пасля вальцов нарыхтоўка праходзіць адпачынак (нагрэў з наступным павольным астуджэннем). Тым самым здымаюцца назапашаныя ў працэсе дэфармацыі ўнутраныя напружання, што станоўча ўплывае на пластычнасць і выніковую трываласць вырабаў.

прафіляванне

Бясшвовых профільная труба - квадратная або круглая - атрымліваецца з усё той жа круглай нарыхтоўкі зноў-такі дэфармацыяй ў вальцах з папярэдніх разаграваннем або наступнай тэрмаапрацоўкай.

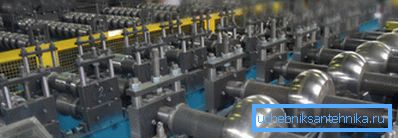

Прафілюючая вальцы.

сортамент

Якія памеры труб можна сустрэць у продажы? Табліца сортамента гарачакачаных труб змяшчаецца ў ДАСТ 8732-78, холоднодеформированных - ў ДАСТ 9734-75. Для профільных вырабаў дзейнічаюць свае стандарты: сортамент квадратных можна знайсці ў ДАСТ 8639-82, прастакутных - ў ДАСТ 8645-68.

Горячедеформированные

Па Дасце 8732-78 прадугледжваецца наступны дыяпазон памераў:

  • Дыяметр - ад 20 да 530 мм.

Заўвага: па ўзгадненні з заказчыкам могуць быць выраблены вырабы дыяметрам 550 мм.

  • Таўшчыня сценак - ад 2,5 да 75 мм.

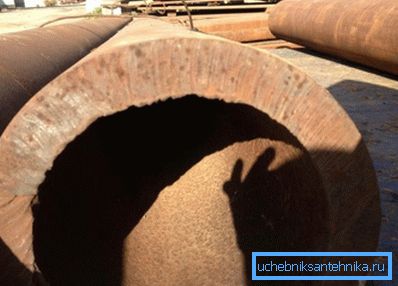

Фота дазваляе ацаніць таўшчыню сценак.

Акрамя пераліку тыпаразмераў, у стандарце змяшчаецца інструкцыя для вытворцаў па гранічным допускам:

Вонкавы дыяметр, мм лімітавае адхіленне
звычайная дакладнасць падвышаная дакладнасць
50 і менш 0,5 мм 0,5 мм
Ад 50 да 219 1% 0,8%
звыш 219 1,25% 1%

Холоднодеформированные

Па Дасце 8734-75 холоднокатаной трубы маюць некалькі іншы дыяпазон тыпаразмераў.

  • Мінімальны вонкавы дыяметр - 5 мм, максімальны - 250.
  • Таўшчыня сценак - ад 0,3 да 24 мм.

Існуючыя допускі:

  • Для вонкавага дыяметра да 10 мм дапушчальна адхіленне не больш за 0,15 мм.
  • Для 10-30 - 0,30 мм.
  • Для 30-50 - 0,4 мм.
  • Пры перасеку звыш 50 мм адхіленне не павінна перавышаць 0,8% наміналу.

прастакутныя

Памеры вар'іруюцца ад 15х10 да 180х150; акрамя таго, стандартам прадугледжаны спецыяльныя памеры - аж да 230х100. Таўшчыня сценак - ад 1 да 12 (у вырабаў спецыяльных памераў - да 20) мм.

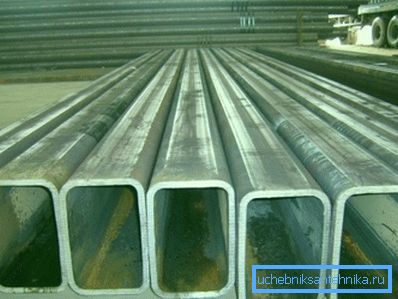

Таўстасценных прастакутная профтруба.

квадратныя

Тут мінімальны памер - 10 мм пры міліметровай сценкі. Максімальны - 180 пры сценцы таўшчынёй 14 мм.

заключэнне

Спадзяемся, што змаглі задаволіць цікаўнасць чытача ў галіне знаёмства з даволі экзатычнымі відамі трубнага пракату. Як заўсёды, відэа ў гэтым артыкуле прапануе дадатковую інфармацыю. Поспехаў!
