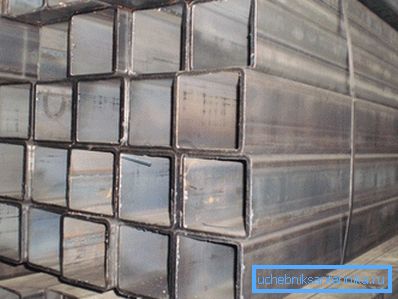

Труба 160 на 160: дэталёвы агляд і сфера прымянення

Профільныя трубы моцна адрозніваюцца ад сваіх «круглых субратаў». Прастакутная, квадратная альбо авальная форма робіць немагчымым іх выкарыстанне ў якасці, напрыклад, вадаправода або каналізацыйнага трубаправода, але адкрывае масу іншых магчымасцяў. У прыватнасці, плоскія грані дазваляюць выкарыстоўваць іх для збудаванні каркасаў пад розныя будынкі.

Нарматыўныя патрабаванні да профільнай трубе

Нават калі трубаправод будзе выкарыстоўвацца ў гаспадарчых мэтах, а ўсе працы будуць выконвацца сваімі рукамі, нялішнім будзе азнаёміцца ​​з нарматывамі.

Можна вылучыць адразу некалькі такіх дакументаў, якія маюць дачыненне да характарыстыках, правілах маркіроўкі, працэсу вытворчасці і захоўвання квадратнага трубаправода:

• ДАСТ 8639-68 - у дакуменце прыведзены сортамент на квадратны трубаправод, пазначаны правілы маркіроўкі і асноўныя патрабаванні да геаметрычным памерах;
• ДАСТ 8639-82 - змяшчае тыя ж дадзеныя з невялікімі папраўкамі;

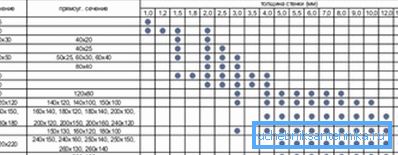

• ДАСТ 30245-2003 - апошні нарматыўны дакумент, які аб'яднаў у сабе дадзеныя не толькі па трубаправодзе з квадратным, але і з прастакутным перасекам. Акрамя таго, у сартаменце з'явіліся некаторыя новыя тыпапамеры, якіх не было ў дакументах мінулых гадоў. Акрамя геаметрычных характарыстык у сартаменце паказаны і вага трубаправода, напрыклад, вага профільнай трубы 160х160х6 складае 28,29 кг / паг. м.

Патрабаванні да геаметрычным характарыстыках

Профільны трубаправод даволі часта выкарыстоўваецца ў якасці апорных канструкцый, таму захаванне геаметрыі перасеку па ўсёй даўжыні гуляе асоба важную ролю.

Адпаведна і патрабаванні выстаўляюцца досыць жорсткія:

• кут паміж сценкамі трубаправода павінен быць роўны 90 ?. Максімальная хібнасць складае 1,5 ?;

Звярніце ўвагу! Калі перасек трубаправода будзе моцна адрознівацца ад квадратнага, яно будзе горш супрацьстаяць дэфармацыі скручвання. Гэта можа адбіцца на трываласці канструкцыі ў цэлым.

• дапушчальная крывізна паверхні трубаправода складае 1 мм / 1м даўжыні, зыходзячы з гэтага абмежавання разлічваецца агульнае дапушчальнае скрыўленне на ўсю даўжыню;
• дапушчальнае скручванне разлічваецца па формуле 2 мм + 0,5 мм • L, дзе L - даўжыня ўсёй трубы;
• апроч гэтага, кантралюецца перпэндыкулярнасьць рэзу. Гэта значыць даўжыні па ўсім граням павінны быць аднолькавай (дапускаецца адхіленне па даўжыні да +60 мм для трубаправодаў мернай і кратнай даўжыні);
• таўшчыня сценак павінна адпавядаць лісту з якога труба была створана. Гэты параметр моцна ўплывае на вагу, так, вага трубы 160х160х6 складае 28,29 кг / паг. м, але пры павелічэнні таўшчыні ўсяго на 1 мм гэты паказчык узрастае ўжо да 32,31 кг / паг. м.

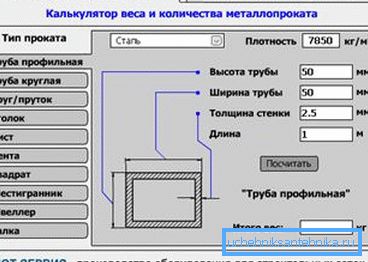

Звярніце ўвагу! Больш дакладна вага трубаправода можна вызначыць з дапамогай спецыяльных онлайн-калькулятараў. Так можна ўлічыць не толькі геаметрыю перасеку, але і матэрыял, з якога труба выраблена.

Асаблівая ўвага надаецца радыусах закруглення. У нарматыве гаворыцца, што радыус закруглення не павінен перавышаць двайны таўшчыні металу.

Вядома, і ў гэтым пытанні ёсць пэўны допуск, дыяпазон дапушчальных значэнняў радыусаў закругленняў залежыць ад таўшчыні сценкі:

• пры таўшчыні менш 6,0 мм значэнне радыусу закруглення павінна знаходзіцца ў межах ад 1,6 да 2,4 таўшчынь металу;
• пры таўшчыні 6,0 - 10,0 мм, радыус не павінен выходзіць за межы 2,0 - 3,0 таўшчыні сценкі;
• калі ж таўшчыня перавышае 10 мм, то значэнне радыусу можа знаходзіцца ў межах 2,4 - 3,6 таўшчыні металу.

Што тычыцца вышыні перасеку, то калі яна не перавышае 100 мм, допуск роўны ± 0,8%. У выпадку ж калі памер профілю звыш 100 мм, хібнасць не павінна перавышаць ± 1% (мінімальная значэнне ± 0,5 мм).

тэхналагічныя патрабаванні

Акрамя дакладнага падтрымання геаметрычных памераў, профільны трубаправод павінен адпавядаць яшчэ некалькім крытэрам. Абавязкова правяраюцца такія паказчыкі як якасць рэзу, месца становішча зварнога шва і яго трываласць.

Звярніце ўвагу! Што датычыцца якасці рэзу, то тут маецца на ўвазе наяўнасць задзірын. Каб заказчыку не прыйшлося прыбіраць іх сваімі рукамі, іх выдаляюць яшчэ на заводзе.

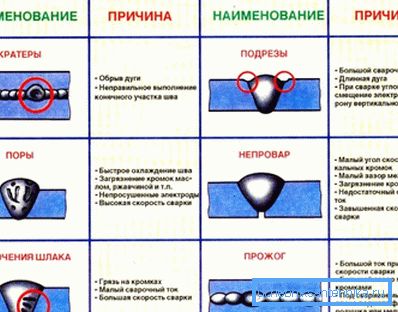

Асоба старанна кантралюецца зварной шво, бо тэарэтычна гэта самае небяспечнае месца ў трубаправодзе. У выпадку непровара, незахавання тэхналогіі зваркі труба можа проста лопнуць пад нагрузкай.

Каб гэтага не адбылося неабходна выконваць такія правілы:

• зварной шво павінен размяшчацца на выдаленні ад рэбры трубаправода. Мінімальная адлегласць роўна 4-х кратнай таўшчыні металу;
• дапускаецца наяўнасць непровара (гэта ёсць месцы, дзе краю шва не сышліся). Усяго на 1 м даўжыні дапускаецца да 50 мм непровара, але максімальная даўжыня аднаго такога ўчастка абмежаваная 20 мм;

• трываласць шва на разрыў павінна складаць 95% ад трываласці металу, з якога труба выраблена. Кошт памылкі можа быць занадта высокая;
• для таго, каб зварной шво не перашкаджаў мантажы, з яго здымаецца грата (толькі звонку). Калі таўшчыня сценкі не перавышае 4 мм, то шво не павінен узвышацца над металам больш чым на 0,5 мм, пры таўшчыні больш за 4 мм, дапушчальнае ўзвышэнне павялічваецца да 1,0 мм.

Таксама на этапе прыёмкі праводзіцца чыста візуальнае абследаванне паверхні металу. Непажадана, каб на метале былі глыбокія засечкі, тоўсты пласт акалінай або іржы. Гэтыя з'явы дапускаюцца, але яны не павінны адбіцца на таўшчыні пры ачыстцы трубаправода. Больш дэталёвая інструкцыя па кантролі якасці знаходзіцца ў самым нарматыве.

Выбар матэрыялу для профільнай трубы

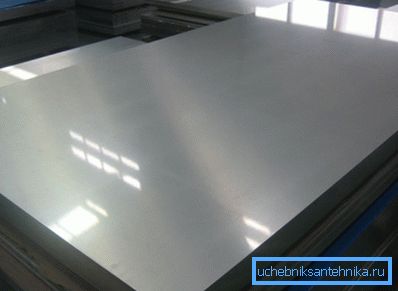

Зыходным матэрыялам для квадратнай трубы служыць ліставай пракат, гэта асноўнае патрабаванне ДАСТ 30245-2003.

Што ж тычыцца матэрыялу, то выбар стаіць паміж рознымі маркамі сталяў, часцей за ўсё выкарыстоўваюцца:

• будаўнічыя сталі;
• низколегированные сталі;
• вугляродзістыя;
• агульнага прызначэння.

Галоўным крытэрыем пры выбары матэрыялу служаць ўмовы эксплуатацыі трубы.

Прыклады выкарыстання квадратнай трубы

Дзякуючы высокай трываласці профільныя трубы склалі годную канкурэнцыю звыклым швелера і двутаўры. Гэтаму спрыяе і невысокі вага такога трубаправода, так вага профільнай трубы 160х160х5 складае 23,83 кг / паг. м.

Часцей за ўсё профільны пракат выкарыстоўваецца як каркас пад лёгкія збудаванні, напрыклад, ангары, цяпліцы, загоны для жывёлы і т. Д. Дробныя тыпапамеры могуць паспяхова прымяняцца для збудаванні элегантных і трывалых падстрэшкаў, брылёў, агароджаў на дачных участках.

Больш буйныя памеры шырока выкарыстоўваюцца ў ПГС. Напрыклад, квадратная труба буйнога перасеку можа выступаць у ролі няздымнай апалубкі. За кошт гэтага дасягаецца эканомія часу на будаўніцтве звычайнай драўлянай апалубкі і павышаецца трываласць збудавання.

падвядзенне вынікаў

Профільныя трубы - даволі папулярны будаўнічы матэрыял. Дзякуючы высокім трывальным паказчыках яны могуць эфектыўна выкарыстоўвацца не толькі ў прыватным будаўніцтве, але і ў ПГС (см.также артыкул Пруба ПЭ - асаблівасці матэрыялу і розныя варыянты мантажу).

Інфармацыя ў артыкуле дапаможа скласці агульнае ўражанне аб квадратных трубах і вызначыцца з выбарам тыпаразмеру.

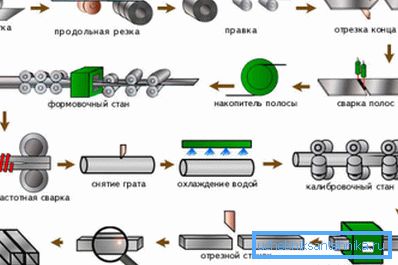

На відэа ў гэтым артыкуле паказаны асноўныя этапы вытворчасці квадратнага трубаправода.
