Труба 40х40: як абраць нарыхтоўкі для трывалай

Адной з разнавіднасцяў прафіляваных труб з'яўляецца квадратная труба 40х40. У залежнасці ад прызначэння і сферы ўжывання гэтыя вырабы маюць розныя тэхнічныя характарыстыкі, у прыватнасці, таўшчыню і вага. Інструкцыя, прыведзеная ў артыкуле, дапаможа пачаткоўцам майстрам, якія хочуць сваімі рукамі вырабіць тую ці іншую металаканструкцыю, падабраць неабходную менавіта ім мадэль з усяго наяўнага асартыменту.

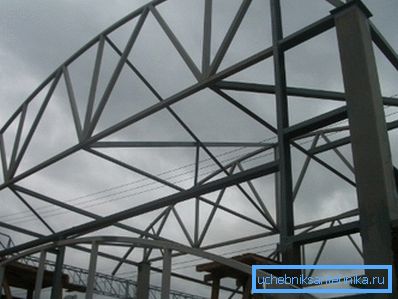

Квадратныя прафіляваныя трубы незаменныя для ўладкавання каркаса

Тэхнічныя характарыстыкі

агульнае апісанне

Труба 40-40: 2-міліметровай і большай таўшчыні, у адрозненне ад круглых разнавіднасцяў гэтых вырабаў, не ўжываецца для ўладкавання вадаправодаў, ацяпляльных сістэм і таму падобных інжынерных сетак.

Фота прафіляваных труб перасекам 40х40 мм

Асноўная сфера яе выкарыстання - мантаж металаканструкцый, а таксама выкарыстанне ў якасці асноўнага апорнага элемента пры ўзвядзенні розных пабудоў.

Прафіляванае выраб мае наступныя канструктыўныя асаблівасці, якія адрозніваюць яго ад круглых труб і полнотелого металапракату:

  • ўнутранае пустое прастору;
  • рэбры калянасці.

Дзякуючы гэтаму труба 40-40 4 і 5-міліметровай таўшчыні валодае наступнымі бясспрэчнымі перавагамі:

  1. Высокай супраціўляльнасцю на выгіб.
  2. Добрай устойлівасцю.
  3. Невялікай масай (напрыклад, вага 1 метра трубы 40х40х2 ў некалькі разоў менш, чым маса аналагічнай па памеры полнотелые дэталі).

За кошт пералічаных вышэй якасцяў можна значна знізіць металаёмістасць канструкцый, не памяншаючы трываласці. Гэта дае магчымасць узводзіць больш складаныя і высокія будынкі на менш масіўным падмурку.

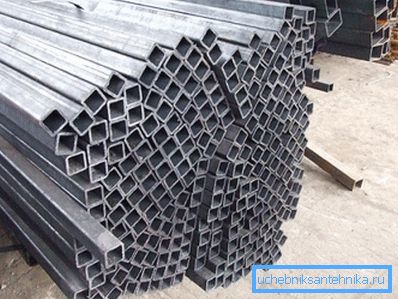

Спалучэнне нізкай кошту і выдатных характарыстык зрабілі выраб вельмі папулярным

Звярніце ўвагу! За кошт таго, што для вырабу профільнай трубы выкарыстоўваецца меншая колькасць зыходнага матэрыялу, кошт гатовага вырабы таксама ніжэй аналагічных полнотелых дэталяў.

У якасці сыравіны звычайна ўжываецца сталь розных марак, якая адрозніваецца па паказчыках трываласці.

Труба 40-40 3-5 міліметровай таўшчыні вырабляецца па наступных тэхналогіях:

  • шляхам пракаткі гарачых нарыхтовак праз пракатны табар;
  • спосабам штампоўкі ліставай сталі і наступнага зварвання падоўжнага шва.

вагавыя параметры

Для таго каб правільна разлічыць трываласць і іншыя неабходныя інжынерныя параметры будучай металаканструкцыі, неабходна дакладна ведаць масу асобных яе элементаў.

Бо вага 1 метра трубы 40х40х3 мм можа істотна адрознівацца ад аналагічнага параметру ў выраба з таўсцейшай ці больш тонкай сценкай, што запатрабуе ўнясення змяненняў у падрыхтоўны архітэктурны праект.

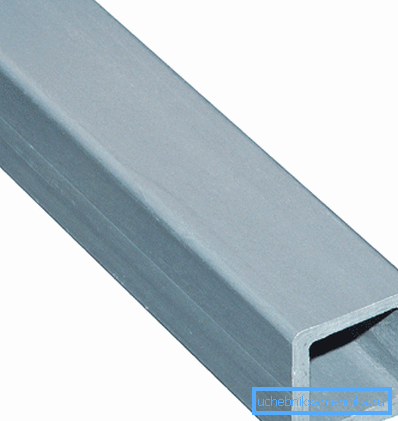

Ад таўшчыні сценак залежыць вага і трываласць дэталі

напрыклад:

  • вага вырабы 40х40х1 - 1,21 кг (адзін пагонны метр);
  • вага трубы 40х40х2 - 2,33 кг;
  • вага трубы 40х40х3 - 3,36 кг;
  • вага трубы 40х40х4 - 4,3 кг;
  • маса дэталі 40х40х5 - 5,16 кг;
  • вага дэталі 40х40х6 - 5,92 кг.

Звярніце ўвагу! Даўжыня вырабаў не рэгламентуецца якімі-небудзь будаўнічымі нормамі і залежыць ад вытворцы. Большасць заводаў-вытворцаў прапануе паслугу па порезкой профільных труб на адрэзкі патрэбнай даўжыні, што палягчае іх перавозку, складаванне і мантаж.

Дзяржаўныя стандарты і тэхнічныя ўмовы

Характарыстыкі і спажывецкія ўласцівасці профільных труб выразна рэгламентаваны дзяржаўнымі стандартамі і тэхнічнымі ўмовамі, замацаванымі адпаведнымі дакументамі, якія абавязаны выконваць усе вытворцы.

Напрыклад, вага трубы 40-40-2, выраблены вытворчым аб'яднаннем «Северсталь» і маса вырабы, выпушчанага Самарскі металургічным камбінатам, не павінен адрознівацца.

Гэта дазваляе канчатковаму спажыўцу камбінаваць тыя ці іншыя вырабы ў адной металаканструкцыі без дадатковага кантролю і праверкі характарыстык кожнага з іх.

Даведацца тыя ці іншыя параметры можна вывучыўшы наступныя нарматывы:

  • ТУ 14-2Р-328-97 - для сталёвых гнутых профільных труб з электросварные швом;
  • ТУ 14-157-95-2007 - для сталёвых ацынкаваных профільных труб квадратнага і прастакутнага перасеку, вырабленых з ужываннем электразваркі;
  • ТУ 14-105-737-2004 - для профільных электросварные труб з вугляродзістай або низколегированной сталі, якія ўжываюцца ў розных галінах прамысловасці і мэблевай вытворчасці.

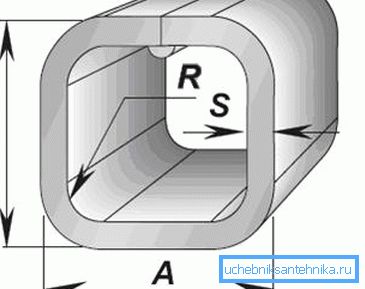

Усе параметры вырабы рэгулююцца ДАСТ і ТУ

Адрозненні паміж трубамі па ДАСТ і ТУ

Стандартная профільная квадратная труба перасекам 40х40 мм, незалежна ад таўшчыні сценак, вырабляецца з звычайнай сталі. Адрозніваюцца толькі метады так званага раскіслення.

вылучаецца:

  • полуспокойная сталь;
  • спакойная сталь;
  • кіпячая сталь.

Гэтыя параметры сыравіны рэгулююцца ДАСТ 380 і 1050.

Асноўныя сферы ўжывання трубы, якая адпавядае Дзяржаўным Стандартам:

  • вытворчасць металаканструкцый рознай складанасці;
  • выраб каркасаў для мяккай і іншых відаў мэблі;
  • ў іншых галінах машынабудавання і цяжкай прамысловасці.

У адрозненне ад прыведзеных вышэй вырабаў, прафіляваная труба, выпушчаная па ТУ, прыкладна на 10% цяжэй. Таўшчыня сценак бывае ад 5 да 8 мм. Часцей за ўсё гэта мерныя вырабы (даўжынёй у 12 метраў), аднак, як і ў папярэднім выпадку, дапускаецца іх порезкой ў працэсе вытворчасці на адрэзкі неабходнай даўжыні. Асноўнае адрозненне - больш нізкі кошт.

Квадратная труба выдатна падыходзіць для вырабу мэблі

Гэты выгляд дэталяў часцей за ўсё выкарыстоўваецца для:

  • вырабу мэблі;
  • вытворчасці розных дэкаратыўных элементаў, якія выкарыстоўваюцца для афармлення інтэр'ераў памяшканняў;
  • у сельскай гаспадарцы і некаторых галінах прамысловасці.

Самастойнае выраб металаканструкцый

Перавагі металічных каркасаў пры будаўніцтве

Металлокаркасов, што вырабляюцца з сталёвага прафіляванай трубы 40-40 мм, маюць мноства пераваг:

  1. невысокі кошт. Як вядома, кошт той ці іншай канструкцыі шмат у чым залежыць ад выкарыстоўваных матэрыялаў і ўжывальных будаўнічых тэхналогій. Каштарыс на будаўніцтва дома па каркаснай тэхналогіі будзе ў некалькі разоў менш, чым аналагічны разлік для будынка, якое ўзводзіцца класічным спосабам.

Звярніце ўвагу! Жыллё, зробленае на драўляным каркасе, будзе яшчэ танней, але ў гэтым выпадку пакутуе трываласць і даўгавечнасць.

  1. Высокая хуткасць мантажу. Выкарыстоўваючы профільную трубу можна амаль у два разы скараціць тэрмін, на працягу якога будзе пабудаваны дом.
  2. Пры будаўніцтве будынка або будынкі па каркаснай тэхналогіі з ужываннем профільнай трубы адсутнічае неабходнасць у правядзенні «мокрых» будаўнічых працэсаў (за выключэннем закладкі падставы). Гэта зніжае працаёмкасць і скарачае час мантажу.
  3. Каркасны дом, зроблены з профільнай трубы, абсалютна не дае ўсаджванні. Таму можна пачынаць яго дэкаратыўнай аздабленні непасрэдна пасля заканчэння работ па ўзвядзенню «скрынкі».

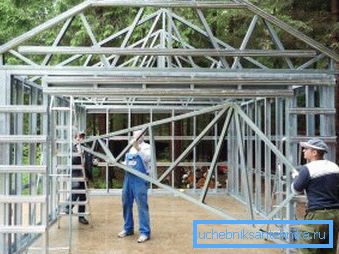

Надзейны каркас для дома або гаража можна пабудаваць і самому

Этапы і асаблівасці правядзення работ

Увесь працэс мантажу металлокаркаса з квадратных труб можна звесці да трох асноўных аперацыях:

  1. Ад металічнай трубы адмераецца адрэзак неабходнай даўжыні і адразаецца. Для гэтага можна выкарыстоўваць газавы резак або балгарку (залежыць ад таўшчыні сценак набытых дэталяў).
  2. Пры неабходнасці вырабляецца гнуткая труб. Гэта трэба для надання ім неабходнага радыусу. Інструментам тут служыць ручной або аўтаматычны трубогиб для гнутья труб. Можна звярнуцца да сантэхніку з Жэка або ў спецыяльную майстэрню, дзе вам сагнуты трубы на спецыяльным абсталяванні, не парушыўшы цэласнасці іх унутранай структуры.
  3. Атрыманыя дэталі неабходна зварыць ў адзіную канструкцыю. Сачыце, каб гатовы выраб выразна адпавядала зробленаму раней чарцяжы.

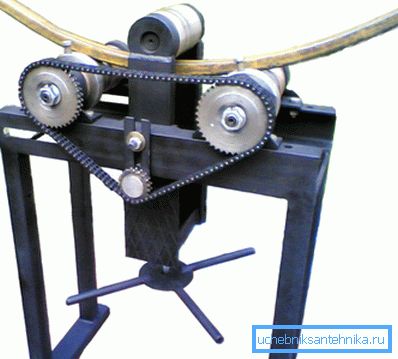

Для гнуткія дэталяў трэба выкарыстоўваць адмысловую прыладу

выснову

Квадратныя прафіляваныя трубы - выдатны матэрыял для будаўніцтва, які мае мноства пераваг. Аднак, каб гатовы выраб было трывалым і даўгавечным, трэба правільна падабраць перасек і таўшчыню сценак, а таксама разлiчыць трываласць з улікам вагі труб. У адваротным выпадку магчыма разбурэнне будынка.

Больш падрабязна аб ўзвядзенні будынкаў па каркаснай тэхналогіі з выкарыстаннем прафіляваных металаканструкцый можна даведацца з відэа ў гэтым артыкуле.
