Труба 60 на 60 квадратная профільная: тэхнічныя параметры і

Асартымент профільных вырабаў можа быць досыць шырокі, у прыватнасці сюды адносяць трохкутнік, ромб, ўсечаныя кругі і многае іншае, але самымі распаўсюджанымі профілямі з'яўляюцца квадраты і прастакутнікі. Квадратная труба 60х60, з'яўляецца толькі прыватным выпадкам профільнага вырабы, яна ўяўляе сабой замкнёны контур з памерамі бакоў па 60 мм.

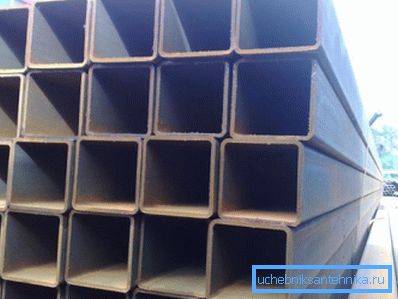

Фота квадратнага профілю.

Важна: калі пралічыць адсоткавыя суадносіны па абласцях выкарыстання, то квадратная труба 60 60 больш за ўсё запатрабавана ў будаўнічай індустрыі, на яе долю прыпадае каля 70%. Ільвіную долю пакінутых трыццаці адсоткаў займае машынабудаванне і толькі невялікая частка прыпадае на іншыя галіны прамысловасці.

У чым вартасці формы

  • Квадрат сам па сабе мае два натуральных паралельных рэбры калянасці, на ўвазе чаго канструкцыя адрозніваецца зайздроснай устойлівасцю. Як гэта ні дзіўна прагучыць, суцэльны маналітны пракат квадратнай формы мае значна меншыя характарыстыкі устойлівасці. Плюс маналіт, натуральна, будзе непараўнальна больш важыць, чым дапусцім труба 60х60х5.
  • Калі не браць у разлік нержавеючыя або легаваныя маркі сталей, то ўсе астатнія канструкцыі з такой формай, у абавязковым парадку, апрацоўваюцца адмысловымі складамі, якія абараняюць ад карозіі.

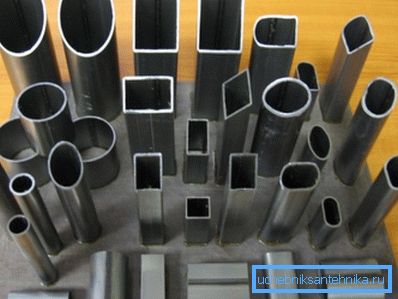

Якія існуюць профілі.
  • Квадратная форма канструкцый значна палягчае мантаж падобных вырабаў на паралельна-перпендыкулярных падставах. Акрамя таго, наступная абліцоўванне, да прыкладу, гіпсакардон, ня складае асаблівай складанасці.
  • Як вядома сама па сабе канструкцыя, дапусцім труба 60 60 3 ці труба 60 60 2 пустотелых. У будаўніцтве і машынабудаванні гэта дае выдатную магчымасць пракладкі ўнутры вырабы рознага роду ўтоенай праводкі або камунікацый.
  • Таксама немалаважным плюсам можна лічыць тое, што квадратная форма лёгка складуецца і пакуецца ў кампактныя, правільныя штабелі. Гэта значна спрашчае захоўванне і транспарціроўку тавару.

Характарыстыкі і сакрэты вырабу

Уласна калі казаць пра характарыстыкі канструкцый дадзенай формы, то частка з іх ужо закладзена ў маркіроўцы. Першыя дзве лічбы характарызуюць памернасць бакоў у міліметрах, апошняе значэнне паказвае на таўшчыню сценак.

Але акрамя гэтага, цана тавару напрамую залежыць ад масы. Базы адпускаюць па вазе, плюс пры разліку нагрузкі на падставу важна ведаць які, напрыклад, вага 1 метра трубы 60х60х4.

дадзеныя вагі

Трубы з нержавейкі.

Ва ўсіх даведачных матэрыялах прынята ўносіць разліковую масу вырабы даўжынёй у 1 метр, іншымі словамі вага 1 пагоннага метра. Дадзеная велічыня напрамую залежыць ад двух асноўных характарыстык, галоўная з якіх гэта таўшчыня сценкі канструкцыі, якая паказваецца ў маркіроўцы апошняй лічбай.

Другая велічыня бярэцца выключна з табліц і характарызуе шчыльнасць металу, з якога выраблены тавар. Дапусцім, сярэдняе значэнне шчыльнасці сталі разлічваецца зыходзячы з 7850кг / м ?.

Сваімі рукамі дадзеныя разлікі выканаць можна, але значэнне будзе прыблізных. Для вылічэнняў вам спатрэбіцца зрабіць разгортку перасеку канструкцыі і далей разлічваць як вага металічнага ліста. Квадратура ліста памнажаецца на таблічныя значэнне шчыльнасці і на таўшчыню матэрыялу.

Важна: любая партыя тавару, акрамя сертыфіката якасці, павінна мець пашпарт. Інструкцыя патрабуе, каб у кожным дакуменце на тавар, у абавязковым парадку даваўся вага пагоннага метра дадзенага, канкрэтнага матэрыялу.

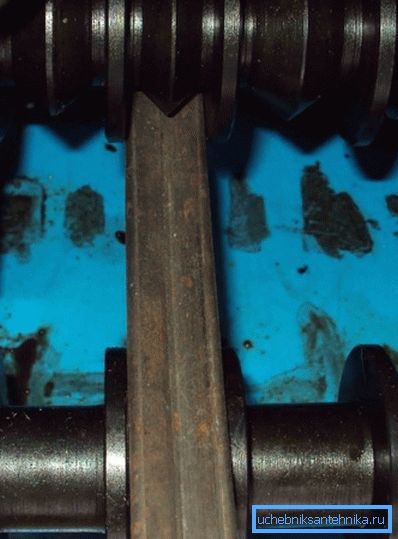

Пракат праз вальцы.

Калі вы толькі збіраецеся купляць і вам неабходна ведаць, колькі важыць квадратная труба 60х60, то гэтыя дадзеныя можна знайсці ў адпаведных табліцах. За эталон бярэцца сортамент квадратных труб пэўнага памеру ўказаны ў адпаведным Дасце.

Таўшчыня сценак вырабаў з перасекам 60х60 можа вагацца ў межах 1 - 8 мм. Паказаць усе дадзеныя ў артыкуле не рэальна, для прыкладу мы прыводзім толькі вага некалькіх распаўсюджаных памераў.

маркіроўка вырабаў вага маркіроўка сталі У 1 тоне
Вага трубы 60х60х2, 1п / м. 3,71 кг. 1 - 3 ПС. 269м.
Вага трубы 60х60х3, 1п / м. 5.39 кг. 3 СП - ПС 185м.
Вага трубы 60х60х4, 1п / м. 6,91 кг. 3 СП - ПС 144м.

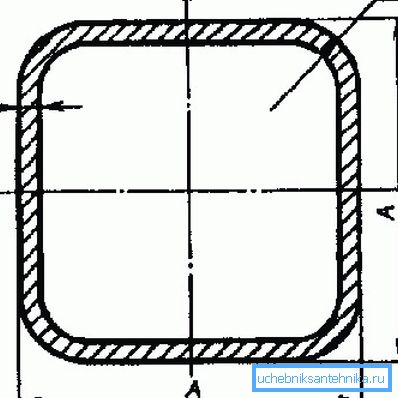

Перасек закругленай канструкцыі.

Як вы заўважылі, у дадзенай табліцы мы паказалі вага для канкрэтнай маркі сталі, гэта досыць важна, так як дапусцім вага трубы 60 60 3, для нержавейкі ці каляровых металаў ўжо будзе значна адрознівацца. Дадзеныя пра тое, колькі метраў знаходзіцца ў 1 тоне, таксама даюцца не выпадкова. Справа ў тым, што металабаз і іншыя гандлёвыя арганізацыі адпускаюць тавар па вазе, маючы гэтыя дадзеныя лягчэй пралічыць, колькі кілаграм тавару вам неабходна.

Таксама варта ўлічыць, што квадратны перасек не заўсёды бывае выразна квадратным, таму ў розных Дастах канструкцыі з аднолькавай таўшчынёй сценкі і памерамі рэбраў могуць мець розную масу. Гэта выклікана тым, што куты могуць быць вострымі або закругленымі. Для тавару з закругленымі кутамі часцяком у маркіроўцы паказваецца яшчэ і радыус закруглення.

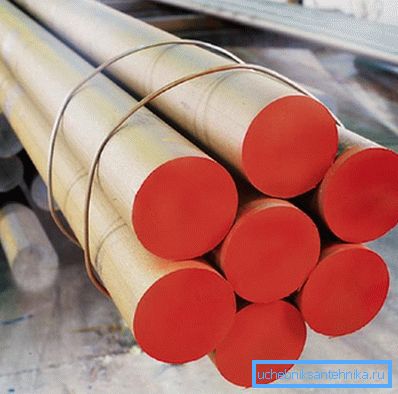

Трубная металічная нарыхтоўка.

Важна: будзьце ўважлівыя, у сартаменце матэрыялу паводле ДАСТ паказваецца эталонны значэнне масы для дадзенай маркі сталі і канкрэтнага перасеку. У гэтых жа дакументах заўсёды паказваецца магчымая велічыня адхіленні, як правіла, гэта велічыня вагаецца ў межах 10 - 12%.

Безумоўна, больш сучасным і самым хуткім метадам разлікаў зараз з'яўляецца онлайн калькулятар. Такія праграмы складзеныя з такім разлікам, каб імі маглі карыстацца нават чалавек далёкі ад тонкасцяў інтэрнэту.

Там трэба проста ўнесці зыходныя дадзеныя і праз імгненне вам будзе выдадзены дакладны вынік з указаннем хібнасцяў і допускаў.

Некалькі слоў аб вытворчасці

Стан гарачай пракаткі.

Квадратная труба 60 60, можа вырабляцца рознымі спосабамі. Выбар метаду вытворчасці залежыць ад складу і маркі выкарыстоўванага металу. Таксама вялікае значэнне мае тое, якія канчатковыя характарыстыкі патрабуецца атрымаць.

Вытворчасць дзеліцца на два вялікіх кірункі, гэта выраб цельнокатаных вырабаў і гнутыя зварныя канструкцыі. Кожнае з гэтых напрамкаў, у сваю чаргу, падзяляецца на некалькі ніш.

Цельнокатаные вырабы робяцца пры дапамозе двух розных тэхналогій. Гэта тэхналогія гарачай пракаткі і вытворчасць халаднавыцягнутых спосабам. Абодва кірункі выдаюць высакаякасны тавар.

Але гарачая прокатка прызначана больш для выпуску таўстасценных канструкцый сярэдняга і вялікага дыяметра. Холоднотянутые трубы адрозніваюцца тонкай сценкай і адпаведна не высокай масай.

Гарачая прокатка вядомая ўжо досыць даўно. Працэс гэта выдатковы і энергаёмісты. Першапачаткова, у спецыяльных газавых або індукцыйных печах, ужо Сфармаваць металічная нарыхтоўка разаграваецца да тэмпературы больш за 1200? С.

Пасля чаго, у некалькі этапаў, шляхам шматразовай пракаткі яна фармуецца. Унутраная паражніну робіцца адмысловым прыстасаваннем званым апраўкай.

У канчатковым выніку атрыманы профіль павольна астывае і далей паступае на перадпродажную падрыхтоўку, там выдаляюцца дробныя дэфекты канструкцыі. Перад адпачынкам, тавар праходзіць праз АТК, дзе запаўняюцца ўсе дакументы.

Суцэльнацягнутыя трубы вырабляюцца па спецыяльнай тэхналогіі шляхам выцягвання, фармоўкі суцэльнага металічнага ліста. Пры халодным абціснутых металу, унутраная структура яго мяняецца, і ён губляе эластычнасць. Для аднаўлення эластычнасці, пасля фармоўкі, метал награваюць і даюць павольна астыць, дадзеная працэдура называецца адпачынкам.

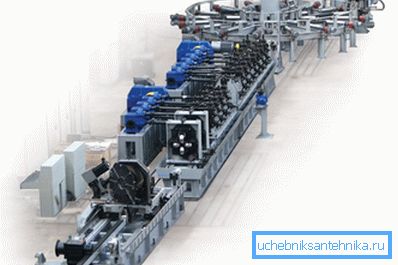

Лінія па вытворчасці прямошовных канструкцый.

Што ж тычыцца зварных канструкцый, то яны могуць зварваць электразваркай або ў індукцыйных печах. Папярэдне каркас трубы згінаецца на спецыяльных лініях. Дадзенае вытворчасць менш затратная, цана зварных канструкцый значна ніжэй, чым у цельнокатаных, таму яны, значна шырэй выкарыстоўваюцца ў прамысловасці.

На відэа ў гэтым артыкуле паказаны тонкасці тэхналогіі.

выснову

Дадзены профіль шырока выкарыстоўваецца ва ўсіх абласцях прамысловасці. Не варта таксама забываць, што любая прадукцыя падобнага класа павінна быць сертыфікавана. Калі ў вырабах з чорнага металу сертыфікат можа выдавацца на партыю, то ў выпадку з каляровымі металамі і легіраваных маркамі сталі сертыфікат павінен быць у кожнага вырабы (см.также артыкул Профільная труба 60 на 60: раскрываем ўсе асаблівасці).

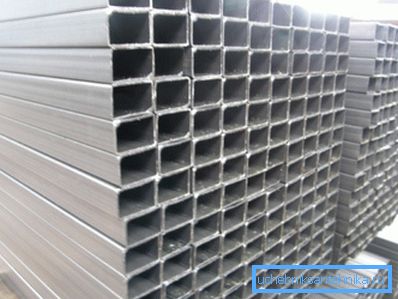

Склад металаканструкцый.
