Труба для газавай калонкі: асаблівасці ўстаноўкі і

Пры мантажы газавых калонак неабходна надаць асаблівую ўвагу пытанню адводу з памяшкання прадуктаў гарэння. Гэта не толькі забяспечыць бяспеку для якія пражываюць у доме, але і павысіць эфектыўнасць і эканамічнасць працы самога прыбора. Далей мы разгледзім з чаго зрабіць і як усталяваць выцяжную трубу для калонкі.

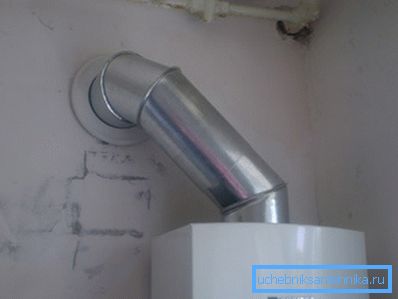

Выцяжка для калонкі

асаблівасці канструкцыі

Прылада выцяжной трубы

Перш чым прыступіць да мантажу выцяжной сістэмы сваімі рукамі, варта азнаёміцца ​​з яе прыладай. Такім чынам, канструкцыя ўключае ў сябе наступныя элементы:

Агаловак (парасон) Самая верхняя дэталь сістэмы, якая абараняе яе ад ападкаў, пранікнення смецця і пр.
дымавая труба Асноўны элемент. Можа быць як ўцепленай, так і без цеплаізаляцыі.
прахадной патрубок Ізалюе Дымоходная трубу ад сцяны будынка.
кранштэйны Прызначаныя для фіксацыі канструкцыі да сцяны.
стяжные хамуты Ўсталёўваюцца ў месцы стыку элементаў.
трайнік Забяспечвае пераход ад калонкі да выцяжной трубе.

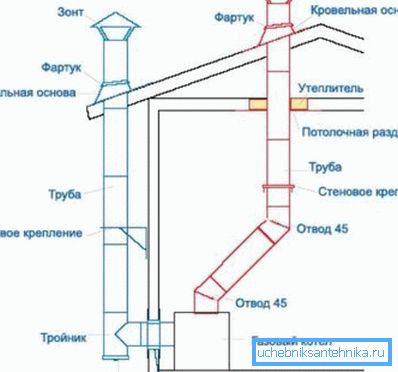

Варыянты прылады выцяжной сістэмы

Ад чаго залежыць канструкцыя

Пры прыладзе выцяжной сістэмы, варта звярнуць увагу на наступныя моманты, якія могуць паўплываць на яе канструкцыю:

  • Ўмовы, пры якіх будзе працаваць комін, а таксама месца размяшчэння прыбора.
  • Мадэль калонкі - ад гэтага залежыць выбар камплектуючых.
  • Вышыня коміна - павінна быць не менш за чатыры метры.
  • Дыяметр коміна - часцей за ўсё гэты параметр складае 110 і 130 мм.
  • Магутнасць прыбора.
  • Кліматычныя ўмовы - вялікае значэнне ў рабоце абсталявання маюць перапады тэмператур паміж прадуктамі гарэння і навакольным асяроддзем.

Звярніце ўвагу! Комін павінен узвышацца над дахам не менш чым на метр. Гэта важная ўмова, ад якога залежыць сіла цягі. Акрамя таго, даўжыні коміна ад выхаднога патрубка калонкі павінна складаць не менш за два метры.

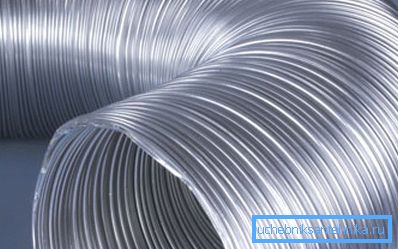

Алюмініевая гафрыраваная труба

Матэрыял для выцяжкі

На сённяшні дзень коміны для газавых калонак часцей за ўсё робяць з наступных матэрыялаў:

  • гафрыраваная труба - выканана з шматслаёвай ламінаваных алюмініевай фальгі. Паміж пластамі алюмінія па ўсёй даўжыні размешчана сталёвая дрот. Асноўнай адметнай яе асаблівасцю з'яўляецца гнуткасць, што спрашчае мантаж і магчымасць павелічэння даўжыні.
  • сталёвая труба - вырабляецца з сталі высокай якасці. Выраб выканана з адрэзкаў даўжынёй ад аднаго да паўтара метра. Для абароны ад карозіі, сталёвыя трубы пакрываюць гарачатрывалай эмаллю. Эмаляваныя трубы для газавай калонкі неабходна ўцяпляць ў зімовы час.

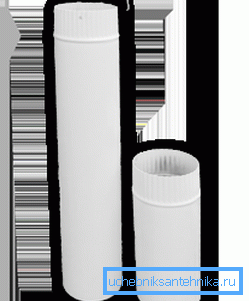

эмаляваныя трубы
  • кааксіяльныя коміны - прадстаўляюць сабой канструкцыю з двух труб, размешчаных адна ў іншы. Злучэння ажыццяўляецца пры дапамозе перамычак, дзякуючы якім элементы не датыкаюцца адзін адным. Па вонкавым каналу паветра з вуліцы паступае да гарэлкі. Адпрацаваныя жа газы выходзяць вонкі па цэнтральным канале. Такое выкананне канструкцыі дазваляе награвацца вулічнаму паветры пры паступленні да гарэлкі, што павышае ККД сістэмы.
  • двухконтурные - як і ў папярэднім выпадку складаюцца з двух труб, размешчаных адна ў іншы. Элементы аддзеленыя адзін ад аднаго цеплаізаляцыяй з мінеральнай ваты. Дзякуючы такому ўцяпленні, ўнутры сістэмы не ўтворыцца кандэнсат.

Для прылады выцяжкі можна скарыстацца любы з гэтых труб. Адзінае, варта мець на ўвазе, што цана матэрыялаў розная.

Савет! Каб калонка была больш бяспечнай, а таксама каб абараніць яе ад дзяцей, яе варта размясціць досыць высока. Лепш за ўсё, каб прылада размяшчалася на сцяне пад комінам.

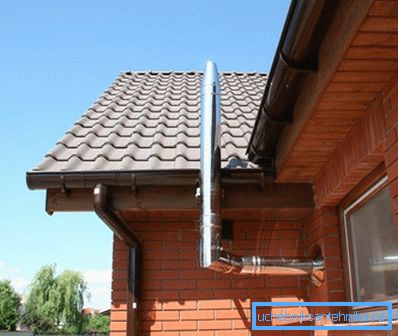

Варыянт вонкавай выцяжкі

мантаж коміна

Мантаж выцяжкі варта пачынаць ад калонкі.

Кароткая інструкцыя па выкананні дадзенай працы выглядае наступным чынам:

  • У першую чаргу трэба ўсталяваць прахадной патрубок ў сцяну, праз які будзе праходзіць выцяжка. Таксама трэба ўсталяваць паварот, які забяспечыць пераход на вонкавую, вертыкальную частка канструкцыі.
  • Затым трубку трэба падлучыць да выходнага патрубку калонкі. Лепш за ўсё выкарыстоўваць для гэтых мэтаў гафраваную трубу, так як з ёй працаваць значна прасцей.
  • На вонкавай сцяне трэба ўсталяваць дымаадвод. Канструкцыя збіраецца шляхам памяшкання ніжняга элемента ў верхні. Стыкі неабходна фіксаваць хамутамі.
  • Для надзейнасці сістэмы, яе варта замацаваць кранштэйнамі, крок паміж якімі павінен складаць каля двух метраў.
  • Пасля мантажу вертыкальнай часткі, трэба ўсталяваць агаловак. Акрамя таго, у ніжняй частцы вертыкальнай канструкцыі трэба выканаць рэвізійнае акенца.
  • Па завяршэнні працы трэба абавязкова праверыць цягу. Для гэтага трэба паднесці да коміна запаленую запалку. Агеньчык пры гэтым павінен адхіліцца ў бок коміна.

Звярніце ўвагу! Пры мантажы сістэмы, неабходна надаць увагу адсутнасці прагібаў. Іх не павінна быць на працягу ўсёй даўжыні канструкцыі.

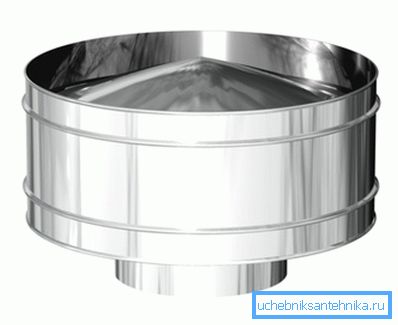

На фота - агаловак выцяжной сістэмы

Мы разгледзелі варыянт мантажу вонкавага коміна. У доме таксама можна выканаць ўнутраную сістэму, якая будзе выводзіць прадукты гарэння вонкі праз гарышча. У гэтым выпадку парадак работы выглядае практычна гэтак жа, за выключэннем таго, што прахадны патрубок усталёўваецца ў перакрыцці, а не ў сцяне.

У такім выпадку неабходна дадаткова выканаць адтуліну і ў дахавым пакрыцці, забяспечыўшы герметызацыю праходу трубы.

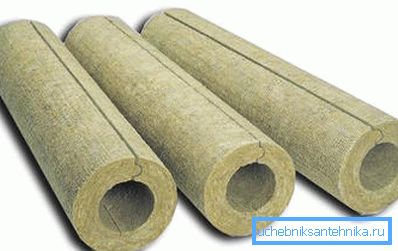

Цеплаізаляцыя для выцяжной сістэмы

прычыны непаладак

Часцей за ўсё праблемы ў сістэме адводы прадуктаў гарэння ўзнікаюць па наступных прычынах:

  • Няправільна ўсталяваная канструкцыя або пры яе вырабе выкарыстоўваліся матэрыялы дрэннай якасці. Да прыкладу, пры эксплуатацыі калонкі яны могуць прагарэць.
  • Дрэнная цеплаізаляцыя канструкцыі або яе адсутнасць, што прыводзіць да адукацыі вялікай колькасці кандэнсату.
  • Парушэнне герметычнасці сістэмы.

Савет! Калі ў хаце ўжо маецца камін, кацёл або іншую прыладу з ўладкаваным комінам, выцяжку калонкі можна падлучыць да яго. Аднак, трэба мець на ўвазе, што да аднаго коміну дазваляецца падключаць не больш двух прылад. Акрамя таго, пры падключэнні да коміна ацяпляльнага прыбора, прылады не павінны працаваць адначасова.

выснову

Трубы для газавых калонак з'яўляюцца сродкам нармальнага функцыянавання прыбора, а таксама абаронай ад угарнага газу і ўцечкі газу з газаправода, у выпадку ўзнікнення няспраўнасці прыбора. Таму пры ўсталёўцы канструкцыі варта строга выконваць усе патрабаванні, прыведзеныя вышэй.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
