Труба для катла - выраб і ўстаноўка

Пры ўсталёўцы катла ацяплення важным момантам з'яўляецца мантаж коміна, прычым, па-за залежнасці ад таго - на цвёрдым паліве працуе кацёл або на газе. Ад яго ў першую чаргу залежыць бяспека працы сістэмы ацяплення і яе эфектыўнасць. У дадзенасць артыкуле мы разгледзім, як зрабіць трубу для катла і выканаць яе мантаж.

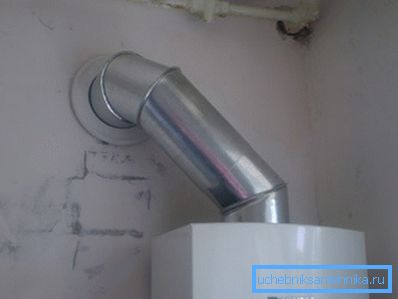

Выцяжная труба газавага катла

выраб трубы

асноўныя патрабаванні

Наяўнасць газоотводящего канала з'яўляецца адной з найважнейшых умоў выкарыстання катла. Ён неабходны для вываду таксічных прадуктаў гарэння вонкі. Трэба сказаць, што такая труба, як правіла, ідзе ў камплекце з катлом, аднак, у некаторых выпадках можа спатрэбіцца самастойнае яе выраб, да прыкладу, гэта можа быць звязана з канфігурацыяй памяшканняў.

Вырабіць канструкцыю не складана, самае галоўнае, каб яна адказвала вызначаным патрабаванням, якія мы разгледзім ніжэй:

  • Матэрыял для коміна павінен быць негаручых.
  • Мінімальны перасек коміна павінна складаць не менш 250х250 мм. Дыяметр разлічваецца ў залежнасці ад плошчы коміна катла;
  • Месцы злучэння элементаў канструкцыі павінны быць герметычнымі. Герметызацыя выконваецца, натуральна, негаручых матэрыялаў.
  • Калі канструкцыя складаецца з некалькіх секцый, то кожная верхняя секцыя павінна апранацца на ніжнюю.

Ведаючы гэтыя правілы, не складзе працы выканаць комін або выцяжную трубу, адзінае, што трэба вызначыцца з матэрыялам для яе вырабу.

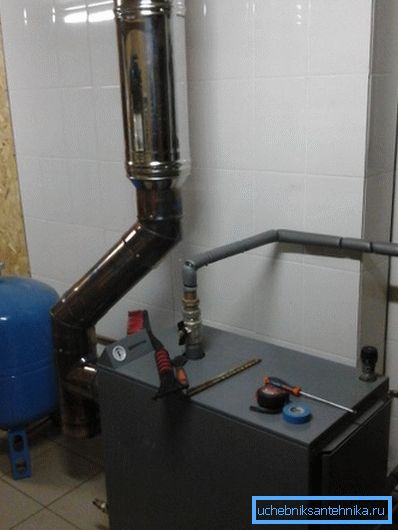

Труба коміна на цвёрдым паліве

матэрыялы

Яшчэ не так даўно коміны ў асноўным выконвалі з цэглы, аднак, у апошні час з'явілася шмат іншых варыянтаў. Далей разгледзім найбольш распаўсюджаныя:

З ацынкаваных труб Такая канструкцыя атрымліваецца герметычнай і абсалютна пожаробезопасной. Часцей за ўсё з ацынкаванай сталі выконваецца выцяжная труба для газавага катла. Асноўным яе добрай якасцю з'яўляецца даўгавечнасць і невялікая вага.
з сталі Канструкцыя атрымліваецца трывалай і пожаробезопасной, аднак, не даўгавечнай. Як правіла, такі комін можа праслужыць 5-7 гадоў.
З асбестобетонных труб Годнасцю канструкцыі з'яўляецца невысокі кошт, аднак, ёй характэрны некаторыя недахопы, сярод якіх і пожароопасность. Справа ў тым, што дадзены матэрыял валодае ўласцівасцю хутка назапашваць сажу на ўнутраных сценках, якая можа загарэцца. Бо жаростойкость асбестобетона вельмі абмежаваная, канструкцыя можа разбурыцца, што прывядзе да пажару.

выраб

Па сутнасці, выраб коміна заключаецца ў падрыхтоўцы труб, якія пасля збіраюцца ў адзіную сістэму. Таму на дадзеным этапе трэба толькі разлічыць даўжыню труб і нарэзаць іх. Пасля гэтага можна прыступаць да мантажу.

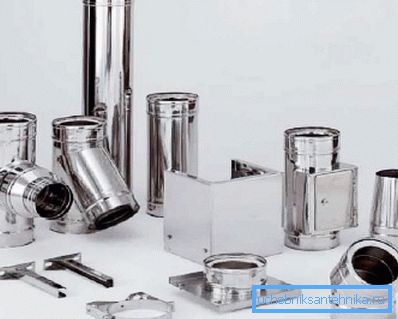

Элементы для прылады коміна

мантаж трубы

асноўныя патрабаванні

Да мантажу выцяжных труб і комінаў маецца шэраг важных патрабаванняў:

  • Канал коміна павінен размяшчацца вертыкальна (максімальнае адхіленне дапускаецца не больш чым на 30 градусаў на метр), і на ўсёй працяжней не павінен мець звужэнняў і пашырэнняў.
  • Труба павінна ўзвышацца над каньком дома, што дазволіць прадухіліць падсмоктванне паветра і забяспечыць якаснае адвядзенне дыму. Вышыня залежыць ад размяшчэння коміна:
  • Калі дах плоская, труба павінна ўзвышацца над ёй на метр;
  • Пры выдаленні канструкцыі ад канька на метр, вышыня над ім павінна складаць не менш 0,5 метраў.
  • Пры выдаленні трубы на 2-3 метра ад канька, яе можна ўсталяваць ўпоравень з ім.
  • Калі дах прымыкае да больш высокага будынка, комін павінен узвышацца над яго дахам.

Таксама неабходна ўлічваць, што мінімальная вышыня трубы для катла на цвёрдым паліве або на газе складае 5 метраў.

  • Пры наяўнасці выгібаў, працяжна гарызантальных участкаў не павінна перавышаць адзін метр.

Звярніце ўвагу! Пры ўзвышэнні коміна больш чым на 1,5 метра над дахам, яго неабходна замацаваць расцяжкамі.

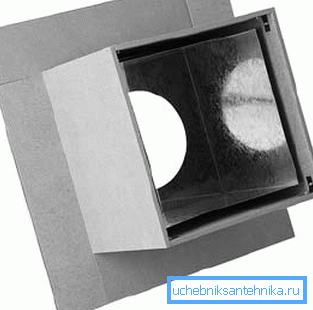

На фота - прахадны палукашак

праходы

Усе віды комінаў для катлоў дзеляцца на два выгляду:

  • Вонкавыя - праз сцяну ці акно выходзяць на вуліцу і далей праходзяць уздоўж вонкавай сцяны.
  • Ўнутраныя - асноўная частка канструкцыі размешчана ў доме. Выхад на вуліцу ажыццяўляецца праз перакрыцце гарышча і дахавае пакрыццё.

У любым выпадку, найбольш складаным момантам мантажу з'яўляецца прылада праходу. Справа ў тым, што комін не павінен прылягаць да гаручым матэрыялам (адлегласць павінна складаць 13-25 сантыметраў), так як разаграваецца да высокай тэмпературы, асабліва гэта тычыцца катлоў на цвёрдым паліве. Але, у той жа час, вузел праходу павінен быць герметычным.

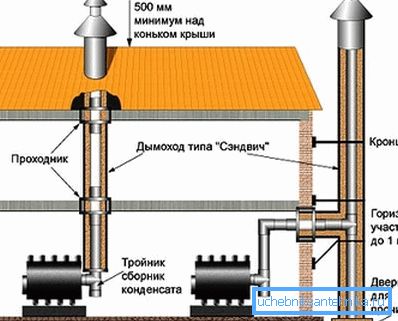

Схема прылады коміна

Для вырашэння гэтай праблемы звычайна выкарыстоўваюць кораб, які яшчэ называюць прахадным патрубком. Дадзеную канструкцыю можна выканаць з сталі або минерита. Прастора паміж палукашкам і трубой запаўняюць цеплаізаляцыйным матэрыялам - гэта можа быць мінеральная вата, керамзіт або нават пясок.

Для герметызацыі праходу праз дах выкарыстоўваюць спецыяльную канструкцыю з фартухамі. Герметызацыя стыкаў выконваецца пры дапамозе тэрмаўстойлівага герметыка. Прысценная профіль, які прымыкае да трубы і даху, звычайна выконваюць з медзі, сталі або ацынкоўкі.

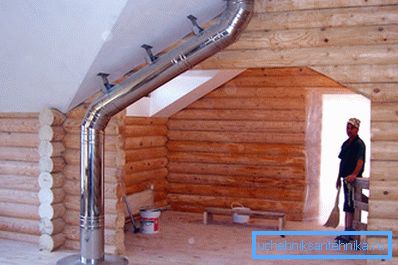

Прыклад мантажу выцяжной трубы

парадак мантажу

Ўстаноўка трубы да катла ацяплення выконваецца ў такім парадку:

  • У першую чаргу трэба выканаць разметку на столі, у адпаведнасці з памерам прахаднога профілю і выразаць у потолочной пліце адтуліну патрэбнага памеру.
  • Далей у адтуліну ўстаўляецца прахадной кораб.
  • Затым праз прахадны патрубок праводзіцца труба і састыкоўваецца з выходным патрубком катла. Такім чынам, жаровых труба катла атрымлівае герметычнае працяг у выглядзе дымоходной сістэмы. Месца стыку герметызуецца пры дапамозе азбеставага шнура.
  • Пасля гэтага выконваецца мантаж прапускнога патрубка ў дахавым пакрыцці. Для гэтых мэтаў можа быць выканана спецыяльная кроквенная сістэма.
  • У завяршэнне працы, праз прахадны патрубок праводзіцца вонкавая труба і злучаецца з трубой ўнутранай частцы коміна.

Вось, мабыць, і ўся кароткая інструкцыя па мантажы коміна. Пасля яго ўстаноўкі, канструкцыю трэба ўцяпліць і прымацаваць да яе зверху іскрагасільнік.

Ацынкаваная сэндвіч труба для коміна

цеплаізаляцыя

Абавязковым элементам коміна з'яўляецца цеплаізаляцыя. Яна дазваляе прадухіліць адукацыю кандэнсату. У якасці цеплаізаляцыйнага матэрыялу выкарыстоўваецца мінеральная вата, якой проста абмотваецца труба.

Ўцяпляльнік неабходна абараніць кажухом, звычайна яго выконваюць з ацынкаванай сталі.

Савет! Каб не выконваць цеплаізаляцыю труб, можна выканаць комін з адмысловых сэндвіч-труб, якія першапачаткова маюць дзве сценкі. Паміж сценкамі размяшчаецца ўцяпляльнік.

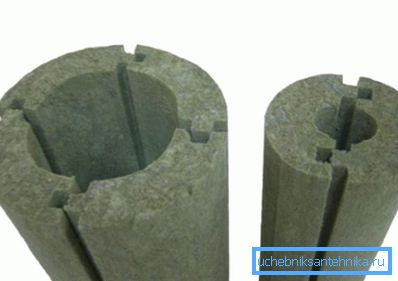

Цеплаізаляцыя з мінеральнай ваты для коміна

асноўныя памылкі

Часцей за ўсе пачаткоўцы майстры пры прыладзе труб катлоў сваімі рукамі дапускаюць наступныя памылкі:

  • Выкарыстоўваюць матэрыялы, якія не прыдатныя для коміна (азбест, алюміній).
  • Пры мантажы дапускаюць судотык коміна з перакрыццем або дахам, што прыводзіць да асмальванні ці нават ўзгаранню матэрыялаў (тычыцца цвёрдапаліўных катлоў).
  • Недастаткова герметызуюць злучэння труб, што прыводзіць да пранікнення дыму ў памяшканне. Гэта можа нанесці шкоду здароўю.
  • Недастатковая цеплаізаляцыя канструкцыі - вынікам гэтага можа стаць нават абледзяненне трубы газавага катла, асабліва, калі кацёл выкарыстоўваецца час ад часу, да прыкладу, на дачы.

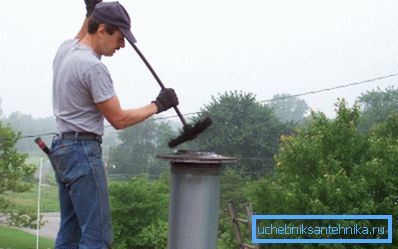

Прачыстка коміна механічным спосабам

Сыход за комінам

Каб дымоотводящая сістэма эфектыўна спраўлялася з пастаўленай задачай і служыла як мага даўжэй, неабходна час ад часу выконваць яго абслугоўванне:

  • Перад кожным ацяпляльным сезонам трэба аглядаць канструкцыю на прадмет наяўнасці іржы, расколін або якіх-небудзь іншых дэфектаў, якія могуць прывесці да разгерметызацыі сістэмы і пранікненню прадуктаў гарэння ў памяшканне.
  • Калі кацёл працуе на цвёрдым паліве, сістэму неабходна прачышчаць кожны год, інакш не толькі знізіцца яе прапускная здольнасць, але і ўзнікне верагоднасць ўзгарання сажы. Выконваць чыстку не абавязкова механічным спосабам, працэдуру можна вырабіць шляхам спальвання ў катле спецыяльных хімічных складаў.

Звярніце ўвагу! Агляду патрабуе не толькі комін, але і ўсе астатнія элементы сістэмы. Гэта дазволіць своечасова знайсці і ліквідаваць няспраўнасць. Да прыкладу, калі кацёл кіпіць а трубы халодныя, хутчэй за ўсё, не працуе помпа, альбо забіты фільтр.

Вось, мабыць, і ўсе асноўныя моманты вырабу і ўстаноўкі трубы для катла.

выснову

Прылада выцяжной трубы для катла патрабуе адказнага падыходу, так як ад яе залежыць бяспеку ўсіх жыхароў дома. Акрамя таго, захаванне ўсіх вышэйзгаданых нормаў дазволіць зрабіць працу сістэмы найбольш эфектыўнай.

Што тычыцца тэхнічнага боку пытання, то зрабіць комін і самастойна выканаць яго мантаж пад сілу кожнаму хатняму майстру. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
