Труба нпвх: нарматыўныя дакументы і асаблівасці прымянення

Якой павінна быць труба НПВХ па Дасце Р 51613-2000? Дзе прымяняюцца гэтыя трубы? Як яны мантуюцца? Ці ёсць у матэрыялу нейкія асаблівасці, якія варта ўлічваць пры мантажы? Паспрабуем знайсці адказы.

вывучаем ДАСТ

Сюрпрыз, сюрпрыз

Мы прывыклі да таго, што пры мантажы сантэхабсталяванне трубы з НПВХ (непластифицированного полівінілхларыду) ўжываюцца пераважна ў якасці каналізацыйных. Пры гэтым каналізацыя - што ўнутраная, што вонкавая - у асноўнай масе робіцца Самацечнай.

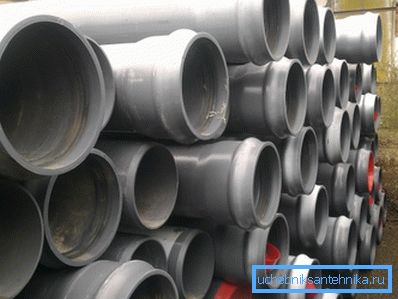

Вывучэнне нарматыўных дакументаў прынясе нам нечаканае адкрыццё: ДАСТ Р 51613-2000 - адзіны дзяржаўны стандарт, па якім вырабляюцца трубы з ПВХ. Прычым любая вырабленая ў адпаведнасці з ім труба - напорная.

Зрэшты: зразумела, няма ніякіх перашкодаў для выкарыстання напорных труб пры пракладцы безнапорныя каналізацыі. Адзінае, што можа бянтэжыць патэнцыйнага заказчыка або пакупніка - залішняя таўшчыня сценак і, адпаведна, не самая сціплая цана.

патрабаванні

Сфармуляваная стандартам вобласць ужывання выглядае даволі расплывіста: вырабы прызначаны для транспарціроўкі вады, у тым ліку пітной, і іншых вадкіх і газападобных рэчываў. Відавочна, ніякіх перашкод для ўжывання труб пры пракладцы каналізацыі няма.

Такім чынам, якім нормам павінна адпавядаць каналізацыйная поливинилхлоридная труба?

• Працоўны дыяпазон тэмператур складае ўсяго-то ад 0 да +45 градусаў. Стоп, ужо пачалася блытаніна. Чаму ж тады ў труб у крамах паказаны куды больш шырокі дыяпазон тэмператур? Ключавое слова - напорныя. Пры падвышаным ціску пластык робіцца больш далікатным ў мароз і пластычным пры нагрэве.

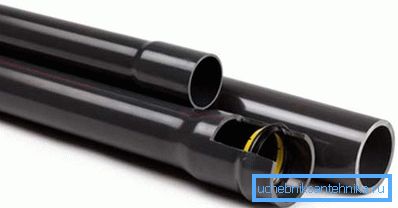

• Магчымыя наступныя варыянты вырабу труб:

• Без раструба.
• З раструбам пад клеевое злучэнне.
• З раструбам пад гумовы кальцавой ўшчыльняльнік. Пры зборцы безнапорных каналізацыйных сцёкавых сістэм, як правіла, выкарыстоўваецца менавіта такі спосаб злучэння.

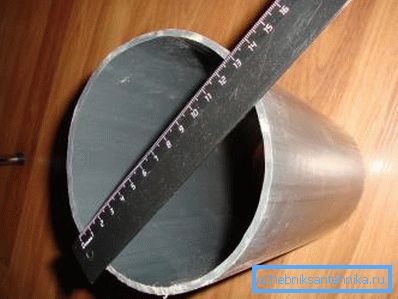

• Намінальны дыяметр, прадугледжаны стандартам, можа складаць ад 10 да 315 мм пры таўшчыні сценкі 1,5 - 23,2 мм. Кожнаму тыпаразмер адпавядае некалькі варыянтаў SDR (стандартнага размерного адносіны). Чым менш SDR (ён вылічаецца як дроб з дыяметрам у лічніку і таўшчынёй сценак у назоўніку), тым больш працоўны ціск напорнага трубаправода.

Прывядзём залежнасць максімальнага працоўнага ціску ад таўшчыні сценак і SDR пры найбольш хадавым для каналізацыі намінальным дыяметры - 110 мм:

• Вырабы вырабляюцца ў адрэзках даўжынёй не менш за 4 і не больш за 12 метраў.

Зрэшты: па ўзгадненні з заказчыкам даўжыня можа быць зменшана або (калі будзе вырашана праблема транспарціроўкі) павялічана.

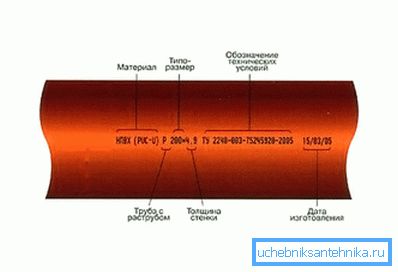

Як маркіруюцца напорныя каналізацыйныя трубы НПВХ і іншыя напорныя трубы з полівінілхларыду?

У пазначэнні павінны прысутнічаць:

1. Слова труба;
2. Матэрыял, з якога яна выраблена (НПВХ 100 для полівінілхларыду, разлічанага на максімальнае напружанне ў сценках трубы 10 Мпа, і НПВХ 125 - для 12,5 Мпа);
3. Выгляд раструба (у яго адсутнасць - не паказваецца);
4. SDR;
5. працяжнік;
6. Намінальны дыяметр;
7. Таўшчыня сценкі;
8. Прызначэнне (пітная або тэхнічная);
9. Назва стандарту.

Так, труба з маркіроўкай НПВХ 125 Р SDR17 225х13.4 пітная ДАСТ Р 51613-2000 - выраб, разлічанае на максімальнае напружанне ў сценках у 12,5 Мпа; забяспечанае раструбам пад гумовы ўшчыльняльнік; якое валодае стаўленнем дыяметра да таўшчыні сценкі, роўным 17, пры дыяметры 225 і таўшчыні сценак 13,4 мм; прызначанае для пітной вады.

асаблівасці

Што варта ўлічваць пры пракладцы каналізацыі сваімі рукамі з выкарыстаннем поливинилхлоридных труб і фасонины?

ПВХ - даволі далікатны матэрыял. Трубы нельга мантаваць з нацяжэннем і выгібамі; моцныя ўдары ў працэсе работ таксама недапушчальныя.

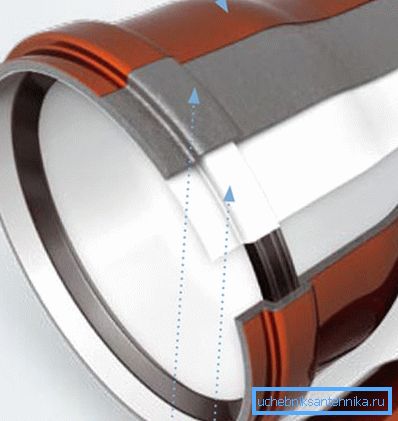

У адрозненне ад чыгуну, ПВХ прапускае і нават ўзмацняе гукі. Зьліў вады з унітаза суседзяў зверху будзе добра чутны ў начной цішыні. Збольшага праблема вырашана ў так званай бясшумнай каналізацыі: шматслаёвая структура і падвышаная таўшчыня сценак нядрэнна гасяць шум.

Ўстойлівасць да высокіх тэмператур абмежаваная нават у Самацечнай каналізацыі. Пры прамыванні радыятараў у суровыя зімы, калі тэмпература цепланосбіта даходзіць да максімальных прадугледжаных БНіП 95С, ваду з радыятара лепш не скідаць у пластыкавы каналізацыйных стояк.

Савет: калі больш яе скінуць няма куды, дапаможа простая хітрасць. Накіруйце брую ў ванну і ўключыце халодную ваду. Сумесь, якая трапіць у каналізацыю, будзе мець бяспечную тэмпературу.

Што яшчэ можна параіць мантажніку сантэхабсталяванне дачыненні да полівінілхларыду?

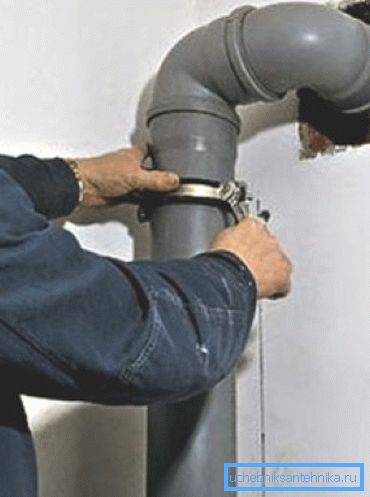

• Пры мантажы стояков трубы і якія кампенсуюць патрубкі абавязкова фіксуюцца хамутамі пад гарлавінай. Альтэрнатыва - заладка раструба у перакрыцці.

• Пры зборцы раструбных злучэнняў варта нанесці на ўнутраную паверхню раструба перад ўшчыльняльнікам палоску сіліконавага герметыка. Інструкцыя звязана з тым, што гума з часам сохне і губляе эластычнасць; герметык прадухіліць цечы.
• Гарызантальныя ўчасткі фіксуюцца падвешваннямі або хамутамі з крокам не больш за 10 дыяметраў: 50 см для 50-міліметровай трубы і гэтак далей. Пры большым кроку труба можа правіснуць праз 2-3 гады, стварыўшы ўчасткі з контруклоном.
• Рэзаць пластык лепш ножовкой па метале ці балгаркай з любым рэжучым колам. Ножовка з буйнымі зуб'ямі пакіне грубыя задзірыны, а пры нядбайнасці можа раскалоць край рэзу.

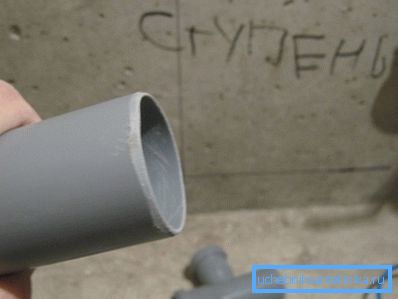

• Перад тым, як ўставіць абрэзаную па месцы трубу ў раструб, не забудзьцеся зняць фаску знутры і звонку. Гэтым вы паменшыце неабходнае для зборкі высілак і прадухіліце адукацыю засоров ў далейшым.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў выбары і самастойным мантажы сантэхнічнага абсталявання. Як звычайна, у відэа ў гэтым артыкуле можна знайсці дадатковую інфармацыю. Поспехаў!
