Труба ппм і яе асаблівасці

28-10-2018
Трубы

Асноўнай праблемай сталёвага трубаправода з'яўляецца неспрыяльнае ўздзеянне навакольнага асяроддзя, якое прыводзіць да карозіі. Каб вырашыць гэтую праблему вытворцы выпускаю трубы ў пенополимерминеральной (ППМ) ізаляцыі. У дадзеным артыкуле мы разгледзім, якімі ўласцівасцямі валодае труба ППМ, і вывучым вобласць ужывання гэтага вырабы.

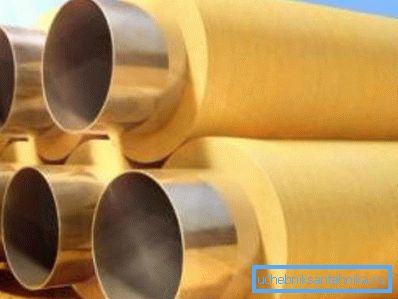

ППМ трубы

Асаблівасці трубы ППМ

Агульныя звесткі

Пенополимерминеральная абалонка для труб вырабляецца з успененага палімера, у які дадаюць мінеральныя напаўняльнікі, у якасці якіх можа выкарыстоўвацца:

  • попел;
  • пясок;
  • Дзындры.

Дзякуючы гэтым дадаткам павышаецца калянасць абалонкі і трываласць, што робіць яе неўспрымальнай да механічных уздзеянняў. Акрамя таго, асаблівасцю самага пенаполіурэтану з'яўляецца воданепранікальнасць, якая спалучаецца з парапранікальнасцю.

Схема прылады ізаляцыйнага пласта

Вытворцы наносяць дадзены матэрыял на трубу з вонкавага боку.

Прычым, абалонка складаецца з трох розных пласта:

  • Антыкаразійны ўнутраны пласт - таўшчыня 5 - 10 мм.
  • Непасрэдна цеплаізаляцыя.
  • Ахоўны вонкавы пласт, які валодае падвышанай шчыльнасцю. Яго таўшчыня складае 10 - 15 мм.

Што тычыцца самой трубы, то ізаляцыя можа наносіцца на вырабы, якія адпавядаюць патрабаванням ДАСТ 8731, 10704, 8733 і 20295. Гэта значыць, гэта могуць быць зварныя або бясшвовыя трубы дыяметрам ад 32 да 820 мм і даўжынёй да 12 м.

Звярніце ўвагу! Даўжыня неізаляваныя рэшт складае 150 мм пры дыяметры да 219 мм ўключна, і 200 мм пры дыяметры 273 - 1020 мм.

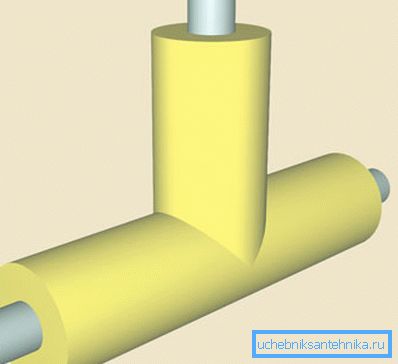

Трайнік ў ППМ абалонцы

Акрамя труб, ізаляцыяй пакрываюць:

  • пераходы;
  • адводы;
  • Траякі для злучэння труб, а таксама некаторыя іншыя фасонныя элементы.

Трубы ў ППМ ізаляцыі атрымалі шырокае распаўсюджванне пры мантажы цеплатрас, а таксама вадаправодаў гарачага водазабеспячэння, дзе важна захаваць цеплавую энергію ў працэсе транспарціроўкі цепланосбіта. Прычым, гэтыя трубы ўнесены нават у БНіП 41-02-03 ў якасці магчымага варыянту пры пракладцы цепласеткі з тэмпературай цепланосбіта, якія не перавышаюць 140 градусаў па Цэльсіі.

Дапускаюцца ўсе віды іх пракладкі:

  • Падземная бесканальнай;
  • Падземная канальная;
  • Надземная.

Варта адзначыць, што дадзеная прадукцыя распрацавана айчыннымі спецыялістамі, якія ўлічылі кліматычныя і іншыя некаторыя асаблівасці. Таму, можна сказаць, што гэтая прадукцыя з'яўляецца адаптаванай да эксплуатацыі ў нашай краіне.

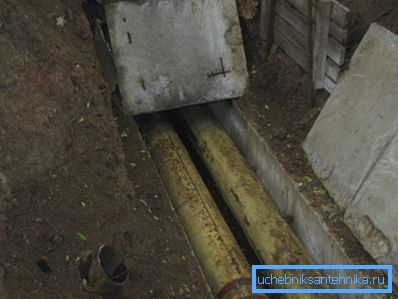

Цеплатраса ў ППМ ізаляцыі

характарыстыкі ізаляцыі

Асноўныя тэхнічныя характарыстыкі ППМ ізаляцыі труб прадстаўлены ніжэй:

цеплаправоднасць 0,043 Вт / м ° С
Водапаглынанне па масе на працягу 30 сутак 6%
адгезія трубе 0.4 мпа
тэрмаўстойлівасць 150 ° С
Трываласць пры сціску 1,2 мпа
аб'ёмная маса 280-300 кг / м3

годнасці

Пенополимерминеральная абалонка дае шмат пераваг перад іншымі відамі цеплаізалятарам для цеплавых сетак. Гэта звязана не толькі са ўласцівасцямі выкарыстоўваных матэрыялаў, але і асаблівасцямі канструкцыі, дзякуючы якім яна адказвае асноўным патрабаванням эксплуатацыі ў цепласетках.

У прыватнасці можна вылучыць наступныя моманты:

  • Матэрыял не «злежваецца» ў працэсе эксплуатацыі. Іншымі словамі, падчас усяго тэрміну эксплуатацыі таўшчыня ўцяпляльніка застаецца нязменнай.
  • Водапаглынанне пенополимерминеральной абалонкі нашмат ніжэй таго ж паказчыку мінеральнай ваты.
  • ППМ ізаляцыя валодае закрытоячеистой структурай, дзякуючы чаму надзейна абараняе стальной трубаправод ад карозіі (Пры ўмове выкарыстання дадатковай антыкаразійнай абароны). Акрамя таго, адпадае неабходнасць пакрываць яго сваімі рукамі поліэтыленавай або сталёвы абалонкай.
  • Каэфіцыент цеплаправоднасці дадзенай ізаляцыі ў некалькі разоў ніжэй, аналагічнага паказчыку увлаженной мінеральнай ваты. У выніку цепластраты праз пенополимерминеральную ізаляцыю нашмат менш, чым праз минвату. Таму ў рэальных умовах ППМ пакрыццё значна больш эфектыўнае, чым ўцяпляльнікі для труб на аснове мінеральнай ваты.
  • Больш нізкая цана, чым на такі распаўсюджаны тып ізаляцыі як ППУ.
  • Пакрыццё павялічвае тэрмін службы трубаправода, які складае больш за 30 гадоў, а таксама зніжае выдаткі на яго абслугоўванне.
  • Зніжае верагоднасць ўзнікнення аварый.
  • У выпадку працёку, няма неабходнасці мяняць пакрыццё, так як яно высыхае і пры гэтым захоўвае свае ўласцівасці.
  • Не патрабуе ўсталёўкі АДК сістэмы.
На фота - мантаж трубаправода ў ППМ ізаляцыі

недахопы

Так як ідэальных матэрыялаў не існуе, трубы з дадзенай ізаляцыяй гэтак жа маюць некаторыя недахопы, найбольш сур'ёзнымі з якіх з'яўляюцца:

  • Вялікую вагу, у выніку чаго іх транспарціроўка звязана з дадатковымі выдаткамі. Акрамя таго, інструкцыя па іх кладкі на ўвазе выкарыстанне грузапад'ёмной тэхнікі.
  • ППМ мае ​​большы каэфіцыент цеплавых страт, чым ППУ, так як цеплаправоднасць пенополимерминеральной ізаляцыі на 10-20 працэнтаў больш.
  • Цеплаізаляцыя ППМ не цалкам герметычная, таму трубаправод неабходна дадаткова апрацоўваць антыкаразійным сродкам.

Звярніце ўвагу! Максімальны ціск у трубаправодзе, выкананым з ППУ труб, не павінна перавышаць 2,5 мпа.

выснову

ППУ ізаляцыя для труб валодае побач добрых якасцяў перад іншымі відамі цеплаізалятарам, у прыватнасці, яе можна выкарыстоўваць для адкрытых сістэм без дадатковых кажухоў. Але галоўнае - яна дазваляе захаваць цеплавую энергію цепланосбіта з мінімальнымі стратамі, што з'яўляецца асноўнай задачай любога ўцяпляльніка.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
