Труба з бляхі - выраб за 3 кроку сваімі сіламі

25-01-2018
Трубы

Нягледзячы на ​​мноства розных бляшаных нарыхтовак, якія прадаюцца ў будаўнічых супермаркетах, часам пры мантажы вадасцёкаў, вентыляцыі або іншых падобных інжынерных сістэм ўзнікае неабходнасць ва ўсталёўцы дэталяў нестандартнай канфігурацыі або памеру. Таму многія хатнія майстра цікавяцца, як зрабіць трубу з бляхі сваімі рукамі.

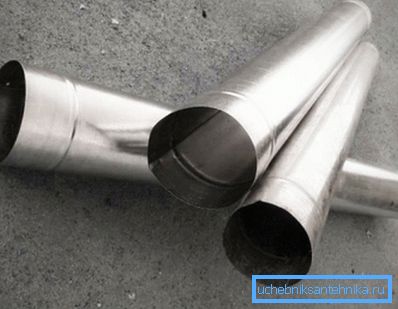

Пры неабходнасці бляшаную трубу можна зрабіць самастойна

Асаблівасці выкарыстоўванага матэрыялу

Да таго як пачынаць працу, мэтазгодна ўважліва азнаёміцца ​​з асаблівасцямі матэрыялу, з якога мяркуецца канструяваць трубу. Жесть - гэта звычайны ліст сталі таўшчынёй ад 0,1 да 0,7 мм. Яго фармуюць шляхам паслядоўнага пракату нарыхтоўкі праз вальцы пракатнага табара.

Аднак на гэтым апрацоўка не сканчаецца. Для таго каб абараніць атрыманы ліст ад уздзеяння карозіі, яго неабходна пакрыць пластом іншага рэчыва, якое не акісляецца на паветры.

У выніку на склад гатовай прадукцыі паступаюць сталёвыя лісты, шырыня якіх паводле ДАСТ можа складаць 51,2-100 см, пакрытыя звыштонкіх пластом цынку, хрому або волава.

Звярніце ўвагу! Матэрыял атрымліваецца вельмі пластычным, што дазваляе апрацоўваць яго ў хатніх умовах. З іншага боку, пры ўладкаванні рэбраў калянасці вы можаце атрымаць канструкцыю, якая па трываласці не саступае таўсцейшай сталі.

Улічваючы, што цана на жесть таксама невысокая, яе часта выкарыстоўваюць для вырабу мноства розных дэталяў складанай формы.

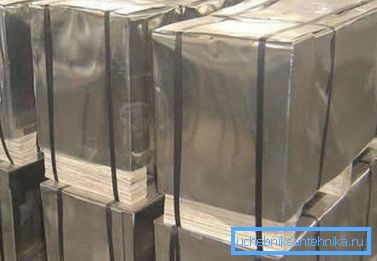

Фота бляшаных лістоў

неабходныя прылады

Для порезкой і выгінання лістоў бляхі ня трэба прыкладаць вялікіх высілкаў. Тым не менш, нялішнім будзе ўзброіцца адмысловымі прыладамі і прыстасаваннямі, пералік якіх прыведзены ў табліцы.

інструмент прызначэнне
Нажніцы па метале Выкарыстоўваюцца для таго, каб разрэзаць ліст бляхі на нарыхтоўкі патрэбнага памеру. Максімальная таўшчыня матэрыялу, як вы ведаеце, 0,7 мм, таму досыць прыкласці толькі нязначнае мускульнай высілак.
кіянка Можна замяніць яе гумовым малатком, а таксама сталёвым прыладай з гумовымі накладкамі, якія не пакідаюць на бляхі увагнутасцяў падчас выкарыстання.
абцугі Выкарыстоўваюцца для выканання згінаў. Можна замяніць абцугамі.
варштат Для разметкі і порезкой неабходна размяшчаць ліст бляхі на роўнай паверхні. Лепш за ўсё выкарыстоўваць сталярны варштат, але можна выконваць порезкой і на падлозе, вычышчаным ад буйнога смецця.
калібр элементы Іх ролю выконвае таўстасценных сталёвая труба дыяметрам каля 100 мм (ці драўніна круглага перасеку) і сталёвы куток шырынёй у 75 мм. Яго замацоўваюць на краі варштата або заціскаюць у сталярных цісках. Труба спатрэбіцца для вырабу падоўжнага шва трубы.
Разметчик Выкарыстоўваецца для нанясення разметкі на жесть. Ўяўляе сабой тонкі сталёвы стрыжань з вострым канцом.
вымяральная прылада Сюды адносяцца лінейкі, рулеткі, кутнікі і іншыя падобныя прыстасаванні.

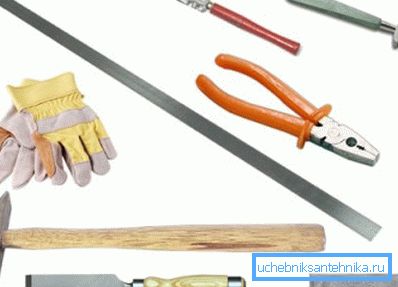

Інструменты для працы з бляхай

працэс працы

Пачнем выраб трубы з бляхі сваімі рукамі.

Увесь працэс можна ўмоўна падзяліць на некалькі асноўных этапаў:

  1. Падрыхтоўка. Сюды ўключаецца разметка вырабы і выразанне з кавалка бляхі асобных нарыхтовак.
  2. Фармоўка. На гэтай стадыі адбываецца першапачатковае фармаванне трубы круглага перасеку.
  3. Злучэнне. Тут неабходна канчаткова пашыць дэталі ў гатовы выраб.

Разгледзім кожны з іх больш падрабязна.

Крок 1. Падрыхтоўка

Да таго як пачаць выраб бляшаны трубы, варта размеціць і выразаць з вялікага кавалка бляхі нарыхтоўку патрэбнага памеру. (Гл. Таксама артыкул Выцяжныя трубы: асаблівасці.)

Складаная інструкцыя тут не спатрэбіцца, усё вельмі проста:

  • ліст размяшчаецца на роўным участку (варштаце або паў);
  • ад верхняй абзы адмераецца адрэзак, роўны даўжыні будучай трубы (адзнакі можна ставіць маркерам ці адмысловым разметчиком);
  • затым праз адзнаку з дапамогай кутніка праводзіцца лінія, перпендыкулярная верхняй абзе ліста;
  • на верхняй абзе і прачэрчанай ўнізе лініі адмераецца шырыня нарыхтоўкі, якая роўная даўжыні акружнасці трубы (прычым да гэтым параметры неабходна дадаць 15 мм для ўладкавання стыку);
  • усе адзнакі злучаюцца, пасля чаго па атрыманым лініях вырабляецца выразанне нарыхтоўкі.

Савет! Ведаючы дыяметр трубы, можна лёгка вылічыць даўжыню акружнасці (шырыню нарыхтоўкі) па вядомай формуле L =? D, дзе? - 3,14, D - дыяметр будучай дэталі.

Старанна выконвайце разметку нарыхтоўкі

Крок 2. Фармоўка

Пасля атрымання нарыхтоўкі, неабходна сфармаваць круглы профіль будучай трубы.

Тут праца вырабляецца так:

  1. Пазначаецца лінія для фальцев. Яго шырыня - 0,5 см з аднаго боку і 1 - з другога. Фальцы загінаюцца пад вуглом у 90 градусаў да плоскасці ліста бляхі. Для гэтага можна выкарыстоўваць сталёвы куток і кіянку.

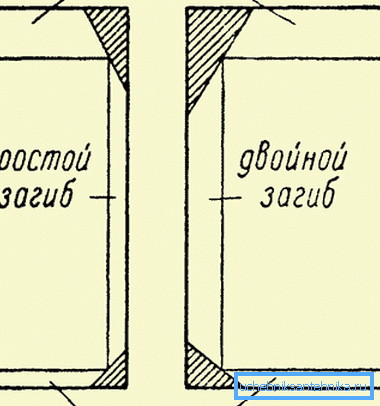

Схема загіну бляшаную ліста для фарміравання трубы

Ліст бляхі размяшчаецца на краі стала са зрушэннем на патрэбную даўжыню, затым ўдарамі гумовага малатка акуратна загінаецца яго край. У канцы працы ён павінен шчыльна датыкацца з ніжняй плоскасцю кутка.

Праца павінна вырабляцца раўнамерна па ўсёй даўжыні нарыхтоўкі. Для палягчэння працэдуры можна выкарыстоўваць абцугі.

  1. Затым на сантымятровым фальцы робіцца яшчэ адзін загін ў форме літары Г. Верхнюю частку (яе шырыня павінна быць 0,5 см) трэба зрабіць паралельнай лісту бляхі. Пажадана загадзя вырабіць разметку і для гэтага загіну.

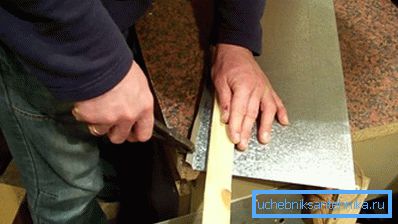

Выгінанне бляшаную ліста абцугамі
  1. Па заканчэнні працы з фальцем, пераходзім да працы над самай трубой. Для гэтага выкарыстоўваецца загадзя прыпасенай круглая дэталь. Размясціўшы на ёй ліст бляхі, варта з дапамогай кіянкі надаць яму круглявую форму. Рабіць гэта трэба паступова па ўсёй даўжыні ліста да таго часу, пакуль сагнутыя боку не сустрэнуцца.

Крок 3. Стыкоўка

Засталося толькі сумясціць краю і замацаваць шво. Для гэтага гарызантальны ўчастак большага фальца загінаецца ўніз, закрываючы процілеглы абзу. Затым тырчыць шво прыгінаецца да плоскасці трубы з дапамогай кіянкі.

Загін трэба рабіць у бок, процілеглы Г-вобразнага фальца, інакш магчыма трапленне вады пад шво і, як следства, ва ўнутранае прастору трубы.

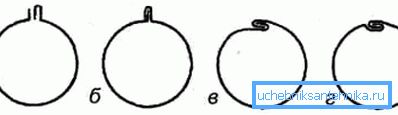

Схема фальцевую злучэння

Карысныя парады

Пры працы з бляхай мэтазгодна ўлічваць наступныя моманты:

  1. Працаваць з нажніцамі па метале будзе камфортней, калі да адной з рукоятей прымацаваць скураную пятлю, якая надзяваецца на пальцы.
  2. Адрэзаную абзу пажадана апрацаваць стругом са старога палатна для ножовка па метале. Гэта пазбавіць зрэз ад задзірын, аб якія можна параніцца.
  3. Для пакарочвання гатовай вентыляцыйнай трубы можна выкарыстоўваць кансервавы нож.

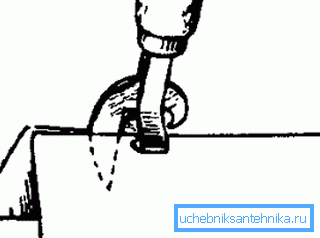

Разрэзаць трубы можна з дапамогай кансервавага нажа

выснову

Працэс вырабу труб з бляхі досыць просты, таму пры неабходнасці вы можаце з лёгкасцю зрабіць патрэбную дэталь самастойна. Аналагічным чынам можна сканструяваць і кораб для труб. Больш падрабязна пра гэта можна даведацца з відэа ў гэтым артыкуле.
