Труба з разьбой - выраб, прымяненне і асаблівасці

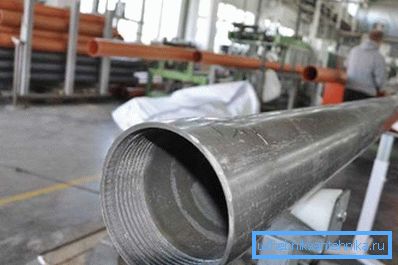

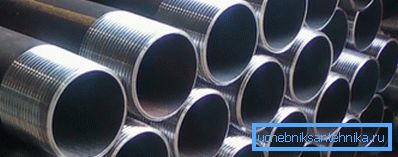

Для злучэння металічных труб выкарыстоўваюць некалькі спосабаў, у тым ліку разьбу. Яна добра зарэкамендавала сябе пры мантажы запорной арматуры. Дадзены артыкул будзе прысвечана спосабам наразання унутранай і вонкавай разьбы на трубе, а таксама інструментаў і прыстасаваньняў, якія пры гэтым ужываюць.
тыпы інструментаў
У дадзеным выпадку нас цікавіць трубны набор.
Ён складаецца з:
- некалькіх клупп, плашчакоў і метчыкаў, прызначаных для нарэзкі резьб розных дыяметраў;
- трымальніка для выгоды працы;
- дадатковыя інструменты, у тым ліку, абцугі і шрубцынга.
правілы нарэзкі
Працэс вядзецца па вызначаным алгарытме. Калі інструкцыя не будзе выконвацца, з'яўленне шлюбу або паломка наразной прыстасаванні толькі справа часу.
Рада: выконвайце правілы тэхнікі бяспекі пры працы з метчыкаў і плашчакі, інакш гэта можа прывесці да траўмаў рук.
Асноўныя патрабаванні, якія прад'яўляюцца да працэсу і прыстасаваньняў:
- Забараняецца вырабляць нарэзку тупым і няспраўнай прыладай.
- Патрабуецца папярэдняя падрыхтоўка металічнай трубы, для чаго здымаецца з участку будучай разьбы пласт бруду, іржы і фарбы. Вы павінны ачысціць паверхню да металу.
- З тарца вырабы трэба зняць вонкавую фаску балгаркай або напільнікам.
- Падчас працы на працоўную паверхню трубы і разцы павінна быць нанесеная змазка або спецыяльная вадкасць. Наносіць варта як да пачатку работы, так і ў працэсе нарэзкі.
выкарыстоўваем плашчак

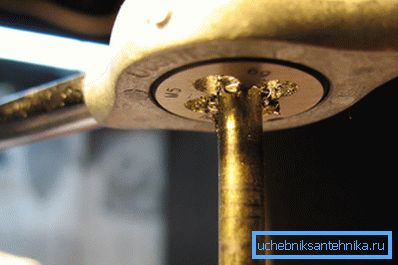

Звычайная резьбонарезная лерка вырабляецца з загартаванай інструментальнай сталі. Для наразання разьбы ўнутры яе размешчаныя рэжучыя беражкі, паміж якімі зроблены адтуліны для выхаду габлюшкі вонкі. З дапамогай плашчакі атрымоўваецца за досыць кароткі час зрабіць патрэбную нарэзку на розных відах труб.
Працэс праводзяць у такім парадку:
- Зацісніце трубу ў вертыкальным становішчы ў цісках або ў іншым прынадзе.
- Зніміце з зачышчанай трубы вонкавую фаску.
- Устаўце ў трымальнік плашчак для труб патрэбнага дыяметра.
- Вышмаруйце разцы і трубу для палягчэння працы.
- Сумесціце плашчак з тарцом трубы строга перпендыкулярна восі апошняй. У адваротным выпадку перакос прыстасаванні стане прычынай зрыву віткоў разьбы або будзе зменены яе дыяметр. І ў тым, і ў другім выпадку гэта будзе лічыцца шлюбам.
- Круціце трымальнік па гадзінніку і вырабляеце нарэзку на нарыхтоўцы.
- Пасля некалькіх віткоў адводзіце плашчак назад, каб выдаліць з яе габлюшку.
Рада: выконвайце працу плаўна, пазбягаючы рыўкоў. Паверхню разьбы і разцоў не забывайце перыядычна змазваць.
- Зрабіўшы апошні віток, вярніце Лерку ў пачатковае становішча і зноў прайдзіце па разьбе.
выкарыстоўваем клупп
Ёсць два варыянты прылады:

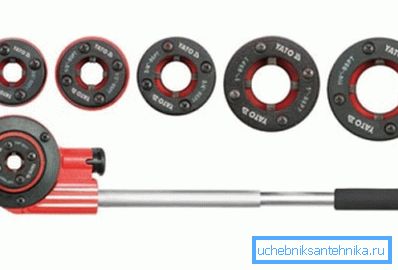

| ручной | Прыстасаванне па сваёй функцыянальнасці такое ж, як і плашчак, аднак яно больш сучаснае і ўніверсальны. У камплект уваходзіць трымальнік і зменныя разцы, якія размяшчаюць у яго пазах.Это дае магчымасць за кароткі час мяняць разцы, калі яны затупіць. Акрамя таго, клупп патрабуе менш намаганняў пры нарэзцы. У працэсе работы клупп патрабуюцца меншыя намаганні для стварэння разьбы. Працаваць з прыстасаваннем лягчэй і бяспечней, таму што ўнутры трымальніка ёсць накіроўвалыя для дакладнасці. Больш дасканалыя варыянты інструмента абсталёўваюцца бразготкамі, якія дазваляюць, круцячы трымальнік толькі ў адным кірунку. Нарэзка разьбы на трубе праводзіцца ў такой паслядоўнасці:
|
| электрычны | У дадзеным выпадку прылада забяспечаны электрарухавіком, які дазваляе працэсу наразання разьбы адбывацца вельмі хутка, без высілкаў і максімальна якасна. Таму яго цана будзе даражэй ручнога варианта.Заготовку перад пачаткам працы неабходна зафіксаваць у шрубцынзе, якая ідзе ў камплекце, і націснуць кнопку «Пуск». Нарэзка разьбы адбудзецца за некалькі секунд. Зручнасць абсталявання ў тым, што не трэба выкарыстоўваць для фіксацыі магутныя ціскі, чым дасягаецца таксама мабільнасць інструмента, які можа сам мацавацца да трубы. |
Рада: не забывайце перыядычна змазваць паверхні падчас працы.
выкарыстоўваем метчык
Так называюць рэжучыя інструмент, які ўяўляе сабой загартаваны шруба. Ён мае некалькі падоўжных шрубавых або прамых канавак, якія ствараюць рэжучыя беражкі. Канструкцыя складаецца з працоўнай часткі і хваставік, які сканчаецца квадратам.

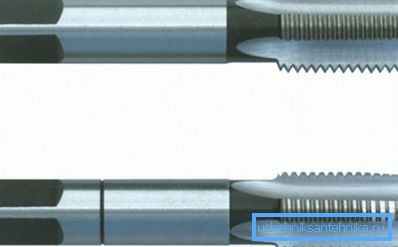

Для правільнага падбору метчыка неабходна ведаць дакладны ўнутраны дыяметр нарыхтоўкі. Для працы вам спатрэбіцца два інструменты, першы - для зняцця чарнавы габлюшкі, прыкладна 70%, другі - чыставога разьбы (30%).
Таму на першым этапе прайдзіце ўнутраны дыяметр метчыка №1, а затым скончыце працу №2. Пры гэтым не забывайце, што і трубу, і метчык неабходна змазваць змазкай, напрыклад, машынным алеем.
прычыны шлюбу
Непрыемнасці здараюцца ў любой працы, аднак, калі справа тычыцца разьбы, выраб пасля гэтага больш непрыдатна да эксплуатацыі. Спецыялісты таму рэкамендуюць праводзіць наразанне разьбы максімальна акуратна.
Ніжэй разгледзім галоўныя прычыны, па якіх можа здарыцца шлюб:
- Ўжываўся няякасны інструмент. Памятаеце, што тупыя або іржавыя разцы могуць прывесці да псуты нарыхтоўкі, ня наразаўшы якасную разьбу.
- Без змазкі віткі будуць зрывацца і на іх нярэдка ўзнікаюць расколіны.
- Вялікія фізічныя намаганні здольныя справакаваць зрыў разьбы.
- Дыяметр плашчакі і клупп не падыходзіць па дыяметры нарыхтоўкі.
выснову
Рэзьбавыя злучэння труб даўно і трывала ўвайшлі ў будаўнічую індустрыю. Іх выкарыстання пры спалучэнні труб дае магчымасць хутка ствараць сістэму водазабеспячэння, газу або ацяплення. Падчас вырабу разьбы варта выкарыстоўваць толькі якасны інструмент, а таксама выконваць тэхналогію працэсу. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
