Трубная муфта: для чаго патрэбна, як абраць і як змантаваць

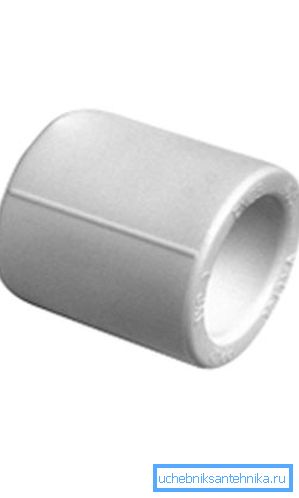

Пры бліжэйшым вывучэнні трубавая муфта ўяўляе сабой вельмі простае выраб. Па сутнасці, гэта своеасаблівы злучальнік для двух аднолькавых або розных па дыяметры труб. Таксама дадзены выраб прызначана для злучэння магістраляў, якія зроблены з розных матэрыялаў (напрыклад, гэта можа быць стыкоўка пластыка і сталі).
Аднак, нягледзячы на просты прынцып прылады, вельмі часта яно выбіраецца няправільна. Гэта звязана ў асноўным з тым, што на рынку з'явілася занадта шмат сучасных фітынгаў, якія мацуюцца неяк нестандартна, альбо ж маюць набор нейкіх унікальных уласцівасцяў.
І вельмі часта з-за няўлічаных індывідуальных характарыстык нармальная эксплуатацыя вырабаў у нейкай канкрэтнай сітуацыі становіцца папросту немагчымай.
У гэтым артыкуле мы паспрабуем максімальна падрабязна разгледзець якія бываюць вырабы такога тыпу, чым яны адрозніваюцца адзін ад аднаго і як іх мацаваць на тыя ці іншыя трубы. Пачнем з самага галоўнага.
Віды муфт у залежнасці ад тыпу злучэння
У дадзеным выпадку маецца на ўвазе тое, што ўсе перахаднікі хоць і нясуць аднолькавую функцыю, але спосаб фіксацыі ў іх можа быць розным. Разгледзім усе дэталёва ў табліцы ніжэй.
| Метад мацавання: | асаблівасці: |

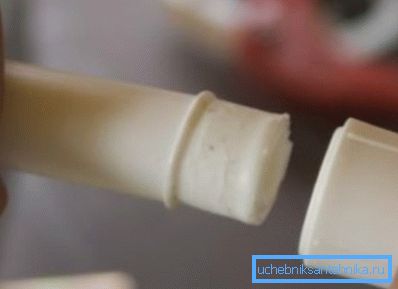

| Гэта, па сутнасці, спайка элементаў і ўжываецца такая тэхналогія для пластыкавых сістэм. Перавага метаду складаецца ў тым, што злучэнне атрымліваецца вельмі герметычнае і надзейнае. Калі майстар ўсё зробіць, як мае быць, то ніякіх працёкаў ніколі не з'явіцца ў месцах стыковки.Что ж тычыцца недахопаў, то можна вылучыць такі момант, як няправільная спайка. Калі час тэмпературы плаўлення пластыка перавышаецца хаця б на некалькі секунд, то пасля мантажу фітынга вялікая верагоднасць з'яўлення шчылін. Ну а калі паяльнік ўздзейнічае на дэталь менш, чым трэба, то трываласць злучэння будзе нізкай. |

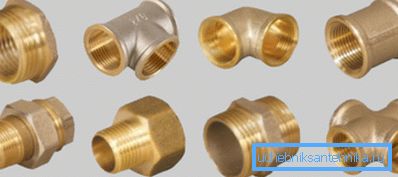

| Ну тут усё досыць зразумела - фітынг такога тыпу зроблены з металу, як правіла. Дэталь проста-проста накручваецца на канец металічнай трубы. Плюс тэхналогіі - гэта нізкая цана падобнай працы і яе прастата. Цалкам рэальна зрабіць усё сваімі рукамі без прыцягнення спецыялістаў і без куплі дорага инструмента.Ну а недахопы спосабу складаюцца ў тым, што за падобнымі швамі прыйдзецца ўвесь час сачыць, бо існуе вялікая рызыка іх разгерметызацыі. Таму трубавая муфта з разьбой ні ў якім разе не павінна ўмуроўваліся ўнутр сцен, напрыклад. |
| У асноўным выкарыстоўваецца для стыкоўкі ліній, праз якія праходзіць вада ці нейкія паветраныя патокі. Сутнасць злучэння ў тым, што злучальнік як бы зашчоўкваецца на канцах труб з дапамогай спецыяльных гаек карабін типа.Такой шво атрымліваецца зрабіць хутка, але яго герметычнасць і трываласць не вельмі добрыя. |
| Прынцып працы складаецца ў тым, што труба як бы апранаецца на спецыяльны патрубок ўнутры злучальніка. Сам жа фітынг, як правіла, мае гайку, якая заціскае, фіксуе муфту на трубе.Данные злучальнікі здольныя вытрымліваць вялікі ціск, толькі трэба сачыць за тым, каб была якасная муфта для трубы - металлорукав, дарэчы, і сама труба таксама павінны быць трывалымі. |

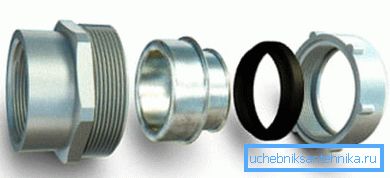

Ўнутры муфты могуць знаходзіцца гумовыя ўшчыльняльнікі, якія вельмі адчувальныя да перападаў тэмператур. Калі гума ўнутры вырабы няякасная, то пры змене тэмпературы на ёй паступова будзе з'яўляцца ўсё большая колькасць мікротрэшчыны. А гэта, вядома, адаб'ецца (у горшы бок) на герметычнасці злучэння элементаў трубаправода.
Савет! Рэкамендуем не эканоміць на фітынгі такога тыпу і набываць прадукцыю вядомых, правераных часам брэндаў.
Што ж тычыцца сферы ўжывання муфт, то сёння яны шырока прымяняюцца для злучэння такіх сістэм:
- Для вадаправодаў.
- Для газавых магістраляў.
- Для цеплатрас.
- Для нафтаправодаў і да т.п.
Відавочна, што ва ўмовах прыватнага дома або кватэры часцей за ўсё выкарыстоўваюцца фітынгі для стыкоўкі труб ацяплення або жа падачы / зліву вады. Давайце разгледзім, як такія дэталі звычайна мантуюцца і што пры гэтым важна ўлічваць.
Зборка магістралі з дапамогу муфт
Варта адзначыць, што будзе разглядацца інструкцыя па прыладзе стыкоўкі пластыкавых, металлопластіковых і звычайных сталёвых труб. Таму што ў большасці сітуацый вырабы менавіта з такога матэрыялу і ўжываюцца ў прыватных выпадках. Пачнем з мантажу металу.
Злучэнне стальных труб
Як вядома, раней стыкоўка магістраляў з сталі ажыццяўлялася даволі складаным метадам - з дапамогай газавай або электразваркі.
Цалкам зразумела, што такая тэхналогія мае пэўныя мінусы - іх мы разгледзім у табліцы ніжэй.
| праблема: | асаблівасці: |
| Гэта значыць, папросту кажучы сваімі рукамі выканаць такую працу практычна немагчыма без наяўнасці вопыту і спец. інструмента. Таму зварка - гэта як мінімум дорага. Хоць і досыць надзейна. |
| То бок, калі ў вас на сценах плітка ці, напрыклад, шпалеры, то іскры ад зваркі могуць папросту прывесці паверхню ў непрыдатнасць. |
Савет: знізіць верагоднасць псуты плоскасці можна з дапамогай няхітрага метаду - калі гэта тэхнічна выканальна, то паспрабуйце «закрыць» патэнцыйна ўразлівую паверхню кардонам або фанерай.
У прынцыпе сёння існуе злучэнне, якое дазваляе абыйсціся наогул без зваркі - гэта муфта Гебо на металічную трубу.
Яна адносіцца да класа вырабаў з абціскны гайкамі і працуе па такім прынцыпе:
- Канцы сталі зачышчаюцца наждачнай паперай з дробнай фракцыяй. Пры гэтым трубы могуць быць выраблены з зусім рознага металу - на шчыльнасць злучэння гэта ніяк не паўплывае.
- На магістраль з абодвух бакоў надзяваюцца абціскныя гайкі.
- Сталь насаджваецца на наканечнік перахадніка, а пасля гэтага гайкі прыцягваюцца да муфты і закручваюцца.

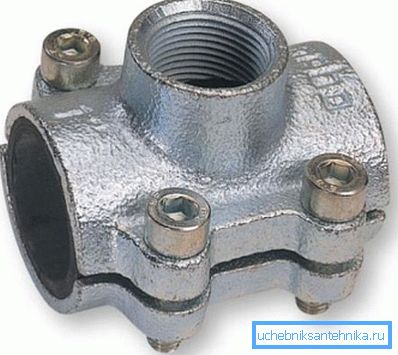

Акрамя таго дэталі Гебо могуць мець і некалькі іншы прынцып прылады. Перахаднік можа быць выкананы з двух элементаў, якія як бы «бяруць у ціскі» канцы магістралі. Пры гэтым абедзве палоўкі фітынга зацягваюцца з дапамогай знешніх Болцікаў і гаек.
У прынцыпе калі стаіць задача арганізаваць герметычнае злучэнне без прымянення зваркі, то выкарыстанне падобных фітынгаў вельмі выбаўляе.
Недахоп тут у тым, што адсутнічае трываласць, так бы мовіць «маналітнасць» лініі. Гэта значыць, у месцах стыкоўкі, дзе ужытыя муфты Гебо, лінію можна лёгка зламаць. Таму старайцеся ў такіх кропках рабіць дадатковыя насценныя крапяжы для вадаправода.
Што яшчэ варта адзначыць, дык гэта тое, што існуюць яшчэ і безмуфтовые обсадные трубы з металу, якія таксама можна злучаць без прымянення зваркі і нават без якіх-небудзь фітынгаў. Сэнс у тым, што такія вырабы маюць ўнутраную разьбу з аднаго боку і знешнюю з другога - гэта значыць яны проста скручваюцца адзін з адным.
З металам разабраліся, зараз давайце азнаёмімся з тым, які лучыць пластыкавыя сістэмы рознага тыпу.

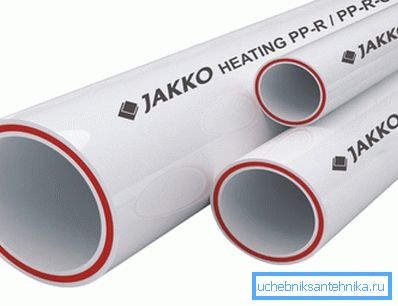

Злучэнне металлопластика, а таксама поліпрапілена

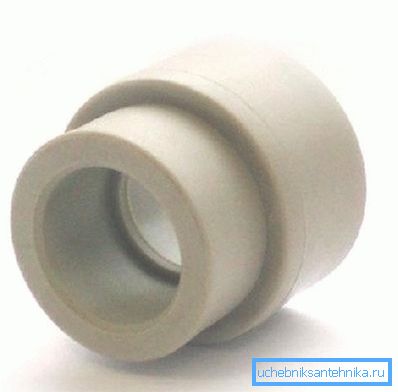

Самы надзейны спосаб - гэта, вядома, спайка элементаў труб. Ўжываецца гэтая тэхналогія не для гнуткіх бухтовых вырабаў, а для роўных - поліпрапіленавых, як правіла.
Робіцца ўсё прыкладна па такой схеме:

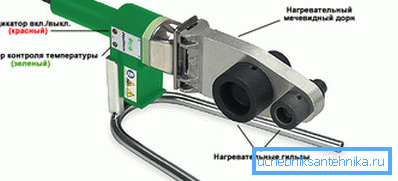

- Бярэцца адмысловы паяльнік, уключаецца і награваецца да патрэбнай тэмпературы.
- Канцы труб праціраюцца сухой анучкай - з плоскасці абавязкова трэба выдаліць увесь пыл і бруд.

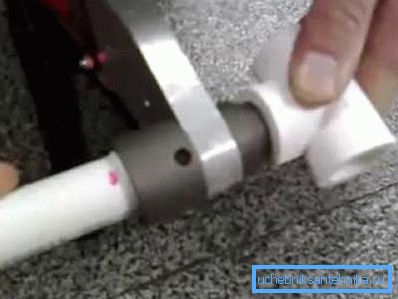

- Бярэцца пластыкавы перахаднік і сама труба, а затым яны як бы насаджваюцца на разагрэтыя наканечнікі паяльніка. Ўздзейнічаць на матэрыял трэба каля 3-4 секунд, а потым трэба рэзка «зняць» пластыкавыя дэталі з паяльніка і ўставіць вырабы сябар у сябра.
Пасля гэтага варта прыціснуць элементы адзін да аднаго і з высілкам патрымаць іх на працягу не менш некалькіх секунд. За гэты час пластык застыне і атрымаецца вельмі герметычнае муфтовое злучэнне.
Звярніце ўвагу! Праца з паяльнікам мае на ўвазе адзін важны нюанс - у залежнасці ад дыяметра трубы, мяняецца час нагрэву пластыка. У прынцыпе на ўнутранай плоскасці вечка валізкі павінны ўтрымлівацца такія дадзеныя, але на выпадак калі іх няма, смела карыстайцеся дадзенымі з табліцы ніжэй.
| Дыяметр элемента (у міліметрах) | Час ўзаемадзеяння з паяльнікам | Час стыкоўкі ( «з высілкам») пластыка адзін з адным | тэрмін астуджэння |
| 16 | 5 сек. | 4 сек. | 2 хвіліны |
| 20 | 7 сек. | 4 сек. | 2 мін. |
| 25 | 7 сек. | 4 с. | 2 |
| 32 | 8 сек. | 6 | 4 |
| 40 | 12 сек. | 6 | 4 |
| 50 | 18 сек. | 6 | 4 |
| 63 | 24 | 8 с. | 6 |
| 75 | 30 | 10 | 8 |
Ну і засталося абмеркаваць, як стасуюцца з дапамогай муфт пластыкавыя каналізацыйныя, а таксама металлопластіковые гнуткія вырабы.

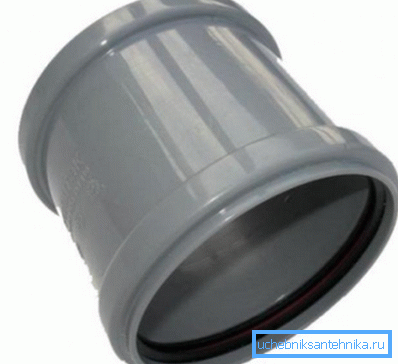

У першым выпадку інструкцыя прыкладна такая:
- Бярэцца фітынг і ў яго ўстаўляецца спецыяльны гумовы ўшчыльняльнік.
- Краю труб праціраюцца анучкай, а калі адзін край ўяўляе сабой рэзаны канец, то спатрэбіцца яго шліфоўка мелкофракционным наждаком.

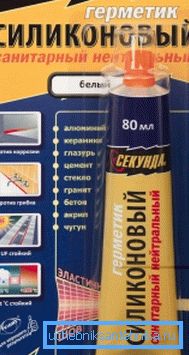

- Краю змазваюцца тонкім пластом сантэхнічнага сілікону. Гэта трэба для таго каб герметычнасць была на вышыні, а таксама для больш лёгкага ўваходжання пластыка ўнутр муфты.
- Элементы сістэмы ўстаўляюцца сябар у сябра. Па гэтай схеме збіраецца паслядоўна ўся «траса».
Як правіла, для злучэння такой магістралі ўжываецца стандартны жорсткі перахаднік, але ў асобных выпадках можа выкарыстоўвацца і гнуткая муфта для трубы. Для злучэння ўнітаза і каналізацыі, напрыклад, ці ж для стыкоўкі калена ад ракавіны з кропкай ўваходу ў зліўную сістэму.
Што ж тычыцца тэхналогіі стыкоўкі гнуткага металлопластика, то асобна на гэтым пытанні можна не спыняцца, бо ў большасці выпадкаў ужываюцца вышэйапісаныя гільзавы перахаднікі. Гэта значыць тыя, у якія ўстаўляюцца канцы «трасы», а затым заціскаюцца адмысловымі гайкамі.
выснову
Атрымліваецца, што мы азнаёміліся з досыць недарагім і вельмі надзейным спосабам стыкоўкі самых розных трубаправодаў. Тут асабліва важна ўлічваць для дасягнення максімальнай герметычнасці, дык гэта тое, якога тыпу купляецца трубавая муфта, якія ў яе эксплуатацыйныя характарыстыкі і прызначэнне.
Асноўныя дадзеныя мы вам падалі, спадзяемся, што яны вам спатрэбяцца ў справе. Ну а калі ж інфармацыі было недастаткова, то раім праглядзець яшчэ і відэа ў гэтым артыкуле.
