Трубная разьба: тыпы і характарыстыкі

Часцей за ўсё мантаж разборных тыпаў трубаправодаў ажыццяўляецца пры дапамозе разьбовага злучэння. Для выгоды, усё што прымяняюцца ў трубах разьбы стандартызаваны. Далей мы разгледзім асноўныя іх характарыстыкі, тыпы, спосабы нанясення і вызначэння памераў.

тыпы

характарыстыкі

Як выглядае разьба, ведае кожны - гэта паслядоўнасць шрубавых канавак, якія маюць пастаянную велічыню кроку і перасекі. Яна можа быць нанесена на паверхню цыліндрычнай альбо канічнай формы.

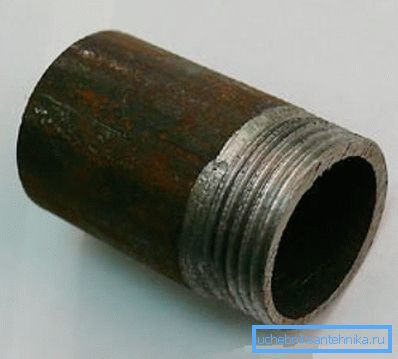

Што тычыцца труб, то нарэзка можа выкарыстоўвацца ў вырабах самага рознага прызначэння, для забеспячэння разборнага мантажу трубаправода. Часцей за ўсё яна сустракаецца ў бытавых сістэмах водазабеспячэння і ацяплення.

Асноўнымі яе характарыстыкамі з'яўляюцца наступныя паказчыкі:

• Размяшчэнне;
• Адзінка вымярэння памераў;
• напрамак;
• Профіль резьбообразующей паверхні;
• лік заходаў.

Варта адзначыць, што разьбовае злучэнне труб - гэта досыць адасобленая група стандартаў, якая рэгламентуецца па Дасце 6357-81.

Звярніце ўвагу! Злучэнне трубаправодаў перасекам больш за 6 цаляў варта выконваць зварным спосабам.

цалевая

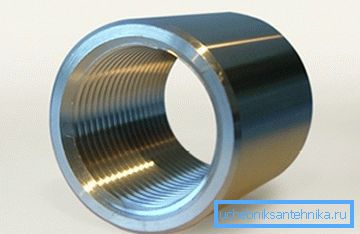

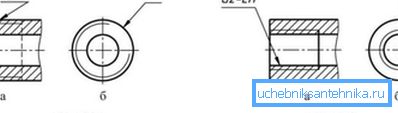

Цалевая разьба прымяняецца на металічных трубах, а таксама металічных і пластыкавых трубавых фітынгаў разборнага тыпу. Згодна з ДАСТ, асноўнымі яе характарыстыкамі з'яўляецца крок і дыяметр.

Прычым, пад гэтым параметрам можа разумецца:

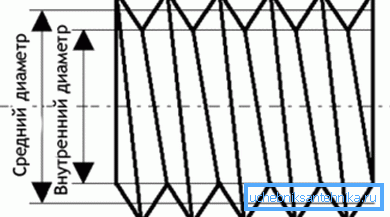

• Вонкавы дыяметр - адлегласць паміж верхнімі супрацьлеглымі кропкамі, размешчанымі на вяршынях грабянёў.
• Унутраны - адлегласць паміж ніжнімі супрацьлеглымі кропкамі, размешчанымі на западзінах канавак.

Розніцай гэтых параметраў вызначаецца вышыня профілю.

Крок, як ня цяжка здагадацца - гэта адлегласць паміж суседнімі віткамі. Дадзены параметр заўсёды аднолькавы на ўсім разьбовым участку. Усе памеры ў дадзеным выпадку пазначаецца ў цалях.

У табліцы ніжэй прыведзены памеры трубавай разьбы ў мм:

Звярніце ўвагу! Іншыя памеры змяшчае ДАСТ на трубавую разьбу 6357-81.

У побыце часцей за ўсё выкарыстоўваюць трубы з такімі тыпамі нарэзкі:

• З крокам 14 нітак на цалю:

• дыяметрам 3/4 ?;
• 1/2 ?.

• дыяметрам 1: 1 - 4;
• 1 ?;
• 2 ?;
• 1 1/2 ?.

метрычная

Асноўныя характарыстыкі метрычнай нарэзкі, такія ж, як і ў цалевай - дыяметр і адлегласць паміж віткамі. Але, у такім выпадку, чым адрозніваецца метрычная разьба ад трубавай?

На самай справе адрозненняў зусім няшмат, асноўныя з іх складаюцца ў наступных момантах:

• Форма профілю грэбня. У цалевай профіль больш «востры».

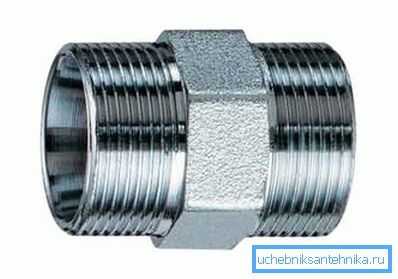

• Памеры ў метрычнай выкананні паказваюцца ў міліметрах. Праўда, для зручнасці, можна выканаць пераклад трубавай разьбы ў мм.
• Крок у цалевым выкананні лічыцца не ў мм, а ў нітках - колькасці канавак, якія змяшчаюцца на цалевым мерным адрэзку. Да прыкладу, у стандартных вадаправодах існуе два варыянты «кроку»:

• на 11 нітак (2,31 мм);
• на 14 нітак - (1,8 мм).

У астатнім жа трубавая і метрычная разьба не адрозніваюцца.

Звярніце ўвагу! Памер трубнага цалі адрозніваецца ад агульнапрынятага. Адзін такі цаля складае 3,33 сантыметра, а не 2,54.

вызначэнне памераў

Метрычная разьба і трубавая вымяраецца аднымі і тымі ж інструментамі:

• калібраў;
• штангенцыркуля;
• Грабянцамі.

Таму інструкцыя па вымярэнні гэтых параметраў і для цалёвага і для метрычнага выканання выглядае аднолькава. Гэтак жа ў якасці калібра можна выкарыстоўваць штуцэр або муфту з вядомымі параметрамі.

Промерять адлегласць паміж віткамі даволі проста - трэба ўкруціць ніт ў дэталь, або накруціць на яе гайку. Калі працэс укручвання не выклікае цяжкасцяў, і пры гэтым ніт або гайка сядзіць шчыльна, то адлегласць віткоў на трубе адпавядае гэтым параметры на ніце.

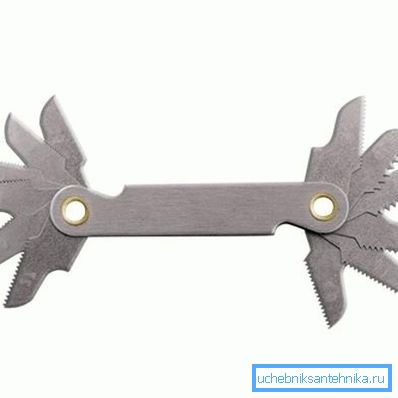

Яшчэ прасцей працуе резьбометр. Гэты інструмент ўтрымлівае вымяральныя пласціны, якія нагадваюць набор пилочек. Гэтыя пілачкі прыкладваюць да ўчастку з віткамі. Калі профіль супадае, то значэнне нарэзкі адпавядае значэнню, паказанаму на пласціне інструмента.

Звярніце ўвагу! Штангенцыркуля і мікраметрам можна вымераць толькі знешні дыяметр. Таму найлепшым інструментам для гэтых мэтаў з'яўляецца резьбометр і калібры.

спосабы нанясення

На сённяшні дзень існуе два спосабу нарэзкі:

• механічны;
• Сваімі рукамі, пры дапамозе плашчакі і метчыка.

Тэхналогія ручной нарэзкі выглядае наступным чынам:

• У першую чаргу трэба зафіксаваць трубу ў цісках.

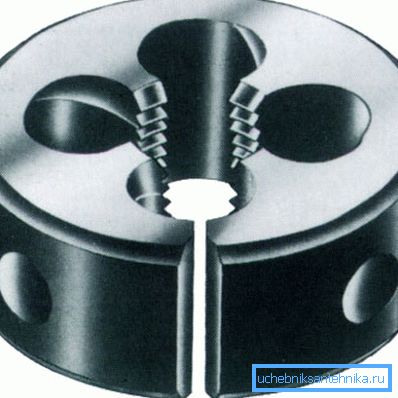

• Далей метчык трэба ўставіць у вороток, а плашчак для трубавай разьбы ў плашкодержатель.
• Затым плашчак трэба надзець на трубу, а метчык ўставіць у яе. Пасля гэтага варта круціць дзяржальні інструмента.
• Пры неабходнасці, аперацыю па нарэзцы трэба паўтарыць некалькі разоў, каб прарэзаць цела трубы на патрэбную глыбіню, забяспечыўшы раўнамерную вышыню профілю.

Вядома, механічны спосаб нарэзкі, г.зн. на такарным станку, забяспечвае больш высокую якасць. Таму, мае нанесці разьбу ў майстэрні, да таго ж цана на падобныя паслугі токара, як правіла, цалкам даступная.

выснову

Разьбовае злучэнне карыстаецца вялікай папулярнасцю ў бытавых трубаправодах. Аднак, варта мець на ўвазе, што разьбовай ўчастак на трубах можа мець самыя розныя параметры, якія неабходна ведаць, каб падабраць для трубаправода сумяшчальныя фітынгі і іншыя дэталі.

Падобную інфармацыю можна атрымаць з табліц ў даведачнай літаратуры ці вымераць самастойна. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
