Трубная цалевая разьба - асаблівасці і спосаб нарэзкі

Сталёвыя вадаправодныя трубы можна злучаць не толькі з дапамогай зваркі, нярэдка для гэтага выкарыстоўваюць разьбу. Яе якасць і суадносіны з воссю вырабы важна пры мантажы сістэм. Выкарыстанне плашчакоў і метчыкаў пры гэтым не заўсёды бывае зручным, таму часцей за ўсё яе наразаюць разцом, усталяваным на такарным станку.

Агульныя звесткі

Звычайна яна ўяўляе сабой шрубавую канаўку, якая мае пастаянны крок і перасек. Наносяць яе на паверхню дэталяў цыліндрычнай або злёгку канічнай формы, напрыклад, гэта могуць быць шрубы, балты, а таксама на паверхні спалучаных з імі дэталяў - гаек (см.также артыкул Труба для цёплай падлогі: як абраць аптымальную разнавіднасць і правільна яе абкласці).

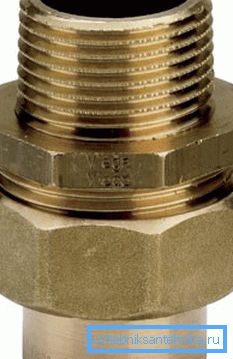

Дома мы часцей за ўсё сутыкаемся з цыліндрычнай трубавай разьбой. У нас разам з метрычнай ўжываецца таксама паспяхова і цалевая.

У выніку маем такі выгляд:

• 1 труба мае вонкавы O33,25 мм;
• 1/2 - 21,25 мм.

Цалевая цыліндрычная трубавая па Дасце 6357 адрозніваецца ад метрычнай такімі нюансамі:

• грабяні-западзіны больш вострыя;
• вяршыні нітак злёгку закруглены.

Часцей за ўсё ў побыце выкарыстоўваюць трубы з такімі тыпамі резьб:

• O 1/2 і 3/4 маюць 14 нітак на цалю з крокам трубавай разьбы 1,8 мм;
• O 1, 1 1/4, 1 1/2, 2 - 11 нітак на 1 з крокам 2,3 мм.

выраб

Ніжэй прапануецца інструкцыя працэсу:

1. вызначыце крок. Для гэтага скарыстайцеся резьбомером, падыдуць таксама лінейка або штангенцыркулем.

Рада: неабходна замерыць адлегласць паміж вяршынямі нітак разьбы, затым падзяліць атрыманы вынік на колькасць нітак. Для цалевай разьбы трэба падлічыць ніткі, змяшчаюць у 1.

Звычайна наўрад ці ўдаецца атрымаць дакладны дыяметр, аднак вынік будзе здавальняючым.

1. Нарэжце разьбу, для чаго выкарыстоўваюць два спосабу - сваімі рукамі, а таксама з дапамогай такарнага станка. У першым выпадку аперацыя суправаджаецца дадатковымі цяжкасцямі, што асабліва прыкметна на вырабах, дыяметр якіх больш за 1.

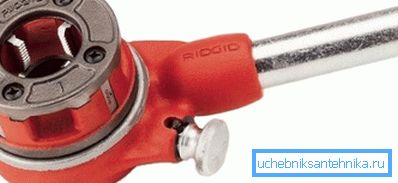

Рада: спецыялісты рэкамендуюць для ручнога спосабу выкарыстоўваць спецыяльны прыбор (клупп), які складаецца з корпуса і двух ручак, з размешчанымі на ім рэгуляванымі рухомымі грабянцамі. Дзякуючы ім можна паступова паглыбіцца да патрэбнага профілю.

Таксама можна ўжыць зменнымі грабянцамі з няпоўным або поўным профілем. Кошт такіх інструментаў высокая, таму набыць іх можа не кожны. Таму варта згадаць пра плашчак або Лерку, якой таксама можна ажыццявіць нарэзку ўручную.

Падчас кручэння леркодержателя па гадзінны стрэлцы ён пачынае накручваецца на разьбу, наяўную на ўтулцы. Апошнюю папярэдне замацоўваюць трыма балтамі.

Дадзенае прыстасаванне мае бясспрэчную перавагу - няма «ўпора» у трубу на пачатковым этапе нарэзкі. Дзякуючы замацаванай на трубе ўтулцы, атрымоўваецца лёгка вырабляць нарэзку метрычнай і трубавай разьбы.

Рада: можна выкарыстоўваць рэзьбавыя ўтулкі розных дыяметраў, што дае магчымасць лёгка павялічыць дыяпазон нарэзкі.

Калі нарэзка будзе рабіцца леркодержателем без падаўжальнікаў ці іншых прыстасаванняў, звычайна яна атрымліваецца вельмі невысокай якасці. У дадзеным выпадку можна дадаць ўкладышы даўжынёй 100-150 мм, вырабленыя на такарным станку.

Метады вырабу цалевай разьбы

ручной

Калі ў вас няма побач такарнага станка ці вы не валодаеце дастатковай уменнем, можна скарыстацца ручнымі прыстасаваннямі - метчык для ўнутранай разьбы і плашчакі для вонкавай.

1. Зафіксуйце трубу ў цісках, ўстаўце метчык у вороток, а плашчак - у плашкодержатель.
2. У залежнасці ад таго, што вы хочаце зрабіць - ўстаўце метчык у трубу, а плашчак надзеньце на яе.
3. Круціце дзяржальняй воротка або плашкодержателя, ўшрубоўваецца або накручваецца прыстасаванне на выраб.

Савет: калі неабходна, працэс можна паўтараць некалькі разоў, пакуль не атрымаеце патрабаваны вынік па глыбіні і вышыні профілю.

Не забывайце таксама, што нарэзку ўнутры і звонку варта праводзіць паслядоўна.

механічны

1. Зацісніце трубу ў патроне такарна-вінтарэзнага станка.
2. У суппорт ўсталюйце неабходны разец.
3. Уключыце станок і зрабіце фаску ў трубе або на ёй.
4. Падвядзіце разец да ўнутранай або знешняй паверхні вырабы і ўключыце «разьбовую» падачу, наладзіўшы папярэдне хуткасць руху суппорта.

Вы таксама можаце выкарыстоўваць метчык і плашчак на такарным станку, зафіксаваўшы іх у пярэдняй або задняй бабкі. Спецыялісты рэкамендуюць ўсё ж ўжываць разец, так як пры дастатковай кваліфікацыі токара вынік будзе значна лепш.

выснову

Выкарыстанне разьбы дае магчымасць злучаць сталёвыя трубы без прымянення зварачнага апарата. Дзякуючы гэтаму атрымоўваецца ствараць быстроразъемные злучэння, паскараючы працу і прыкладаючы мінімум намаганняў.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
