Трубогиб для трубы самому

Адным з найбольш запатрабаваных матэрыялаў, пры правядзенні будаўнічых работ самага рознага выгляду, з'яўляюцца металічныя трубы. У прыватнасці, гаворка ідзе пра профільных трубах прастакутнага перасеку. У хатняй гаспадарцы яны выкарыстоўваюцца для вырабу розных канструкцый ад альтанак, да навесаў і прыбудоў. І кожны, хто меў з імі справа, ведае, што досыць часта бывае неабходна гэтыя трубы сагнуць.

Задача можа быць вырашана некалькімі спосабамі, адным з найбольш эфектыўных сярод якіх з'яўляецца выкарыстанне трубогиба. Гэты спецыяльны інструмент можна знайсці на будаўнічым рынку без праблем. Аднак варта сказаць, што цана на падобныя прыстасаванні часта бывае досыць высокая.

Савет! Калі гаворка не ідзе аб прафесійнай дзейнасці, то ў мэтах эканоміі значна мэтазгодней будзе вырабіць трубогиб для трубы сваімі рукамі.

сфера прымянення

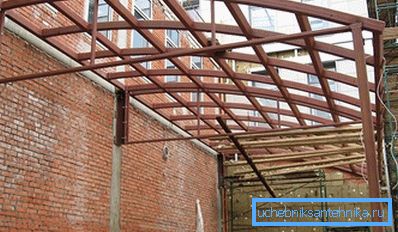

Навес з гнутых труб

Для найбольш поўнага разумення пытання трэба некалькі слоў сказаць пра тое, дзе менавіта прымяняюцца трубогибы. Як і было сказана вышэй, асноўная сфера прымянення гэтых прыстасаванняў - гэта будаўніцтва, дзе загінання трубы часта з'яўляецца неабходным дзеяннем. Асноўная праблема ў тым, што без спецыяльнага прыстасавання гэты працэс ажыццявім вельмі складана. Без залай сценак захіліць профільную, ды і любую іншую трубу бывае практычна немагчыма. Але, калі выкарыстоўваць трубогиб, то можна дамагчыся раўнамернага загінання трубы на кут да 180 градусаў без якіх-небудзь наступных праблем.

Якімі бываюць трубогибы

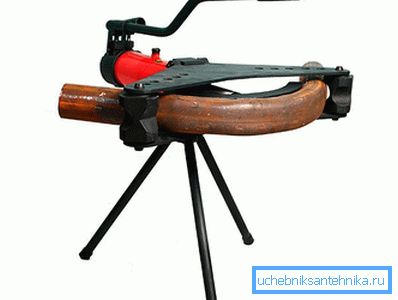

Гідраўлічнае прылада з ручным прывадам

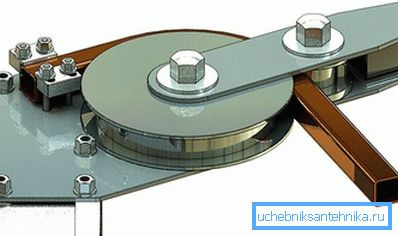

Ручной агрэгат для профільных труб

Што тычыцца таго, якія тыпы трубогибов можна сустрэць, то тут неабходна сказаць, што разнавіднасцяў гэтага спецыяльнага прыстасавання існуе дастаткова шмат і адрознівацца яны будуць па цэлым шэрагу прыкмет.

  • Перш за ўсё, гаворка ідзе пра тое, што можна сустрэць прафесійныя мадэлі і варыянты для, так бы мовіць, гаспадарчага ўжывання. Адрознівацца яны будуць не толькі сваімі габарытамі, але і прынцыпам работы. Маецца на ўвазе, што ў дзеянне прафесійныя мадэлі прыводзяцца звычайна ад электраматора і пры працы выкарыстоўваецца гідраўліка, а вось бытавыя трубогибы будуць, хутчэй за ўсё, механічнымі і працаваць дзякуючы мускульнай сіле чалавека. Як нескладана здагадацца, ручной трубогиб будзе значна кампактней і танней свайго прафесійнага аналогу.
  • Акрамя вышэйзгаданых адрозненняў можна згадаць, што трубогибы адрозніваюцца паміж сабой па дыяметры труб, з якімі могуць працаваць.
  • Мадэлі таксама адрозніваюцца і па спосабе загінання. Так можна вылучыць трубогибы арбалетныя, спружыннага і сегментнага тыпу.

Прынцып працы

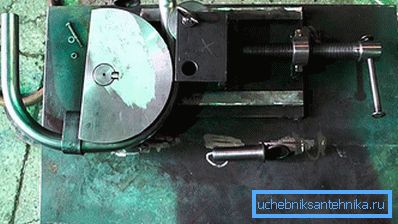

Трубогиб у працы

Перад тым як перайсці да разгляду працэсу зборкі такога прыстасавання, як ручной трубогиб, трэба некалькі слоў сказаць пра тое, на чым заснаваны прынцып яго дзеяння. А сутнасць складаецца ў тым, што труба, якая змешчана ў станок, загінаецца або вакол круглявага шаблону, які мае зададзены радыус паверхні, ці ж загінання адбываецца ў выніку раўнамернага механічнага націску на яе паверхню з аднаго з бакоў. Пераважней у большасці выпадкаў, так як прасцей у вырабе будзе другі варыянт. Менавіта ён і будзе разгледжаны ніжэй.

выраб

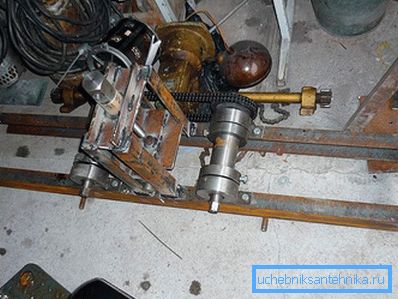

выраб каркаса

Для таго каб вырабіць якасны станок для загінання труб, працы варта праводзіць паэтапна.

падрыхтоўка

Як і ў большасці выпадкаў, калі трэба якаснае выкананне работ, пачынаць іх варта з дбайнай падрыхтоўкі. І гаворка тут ідзе не толькі пра тое, што трэба нарыхтаваць матэрыялы, якія спатрэбяцца, але і варта паклапаціцца пра тое, каб усе неабходныя прылады былі ў наяўнасці.

Матэрыялы і прылада

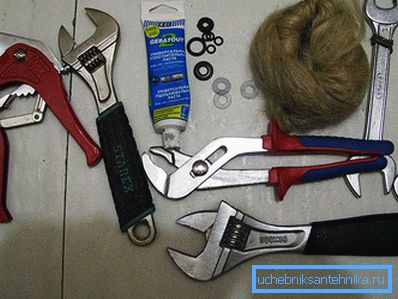

інструмент
Зварачны апарат
  • Металічны куток. З яго будзе выраблены сам каркас станка. Хоць можна выкарыстаць і іншы матэрыял, накшталт тых жа профільных труб.
  • Спатрэбяцца тры якія верцяцца на падшыпніках вала. Можна пашукаць гатовыя, але можна вырабіць іх і самастойна.
  • Не абысціся будзе і без элементаў крапяжу накшталт розных нітаў і штангаў.
  • Балгарка з отрезной дыскамі па метале.
  • Зварачны апарат.
  • Вымяральныя прыстасаванні (рулетка, куток, узровень і інш.).
  • Працоўная прылада (набор ключоў, адвёрткі, малаток і інш.).

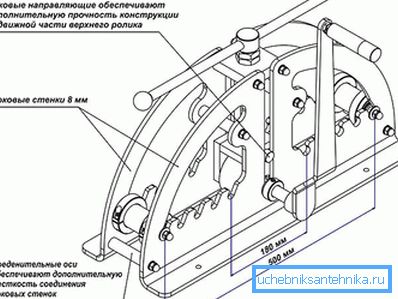

чарцёж

Акрамя гэтага, неабходна вырабіць самастойна або запазычыць са спецыяльнай літаратуры чарцяжы будучага прыстасаванні. Такім чынам, можна будзе яшчэ на этапе падрыхтоўкі вызначыцца з нюансамі канструкцыі, што значна паскорыць непасрэдны працэс зборкі.

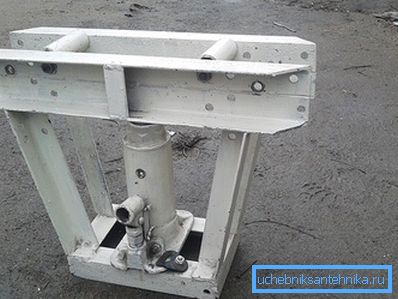

каркас

каркас

Калі ўсе падрыхтоўчыя этапы выкананы, можна пераходзіць да прац. Для пачатку неабходна вырабіць апорны каркас трубогиба. Тут няма нічога складанага. Вырабляецца ён з металічнага кутка ці труб. Матэрыял рэжацца пры дапамозе балгаркі і элементы канструкцыі змацоўваюцца зваркай. Можна дадаць, што фізічныя габарыты каркаса можна выбіраць, зыходзячы з асабістых меркаванняў, але пры гэтым найбольш аптымальнай вышынёй каркаса будзе, калі ён на некалькі сантыметраў вышэй за пояс чалавека, якому трэба будзе працаваць.

Савет! Калі выкарыстоўваць тэрміны геаметрыі, то каркас па вялікім рахунку ўяўляе сабой паралелепіпед. Хоць можна выкарыстоўваць і іншыя варыянты.

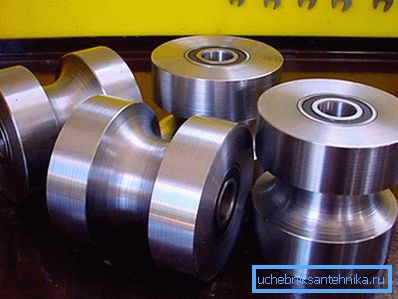

валы

валы

Пасля таго як асноўны каркас будзе гатовы, да яго мацуюцца верцяцца валы. Для гэтых мэтаў можна выкарыстоўваць крапежныя хамуты, якія альбо прыцягваюцца да каркаса балтамі, альбо мацуюцца метадам приваривания. Агульны сэнс у тым, што два вала павінны быць замацаваны папярок верхняй плоскасці каркаса. Калі валы вырабляюцца самастойна, то ў якасці прыкладу, можна прывесці абрэзкі сталёвага лому патрэбнай даўжыні, на якія з абодвух бакоў надзетыя шарыкавыя падшыпнікі.

Далей неабходна вырабіць невялікую дапаможную канструкцыю для ўстаноўкі трэцяга вала. Гаворка ідзе пра тое, што ўсталёўвацца ён павінен такім чынам, каб яго можна было рухаць ў вертыкальнай плоскасці. Для гэтага яго мацуюць на адмысловую металічную рамку, з магчымасцю рэгулявання па вышыні. Да гэтага вале прымацоўваецца дзяржальня для яго кручэння. Для большай надзейнасці канструкцыі і палягчэння работ з прыстасаваннем ўсе валы можна дадаткова злучыць паміж сабой пры дапамозе ланцужной перадачы. Для гэтага да валах прыварваюцца зорачкі. У выніку атрымліваецца, што пры кручэнні аднаго з іх, будуць круціцца ўсе тры.

завяршэнне работ

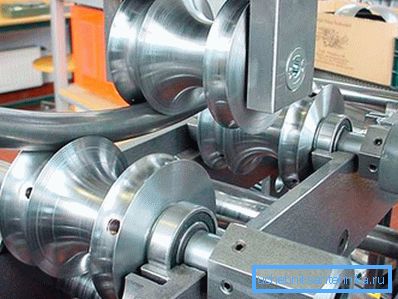

Трубогиб гатовы да працы

У якасці апошняга этапа работ можна правесці знешнюю апрацоўку усяго прыстасаванні. Маецца на ўвазе яго афарбоўка ці пакрыццё іншым антыкаразійным складам. Бо для вырабу прыстасаванні выкарыстоўваецца ў асноўным метал, такая апрацоўка з'яўляецца неабходнай. Пасля гэтага трубогиб можна лічыць гатовым.

Працаваць прыстасаванне будзе наступным чынам:

  • Вал, усталяваны на штатыве, падымаецца ўверх.
  • Труба ўстаўляецца паміж ім і двума валамі на каркасе.
  • Верхні вал апускаецца да плоскасці трубы і замацоўваецца з невялікім націскам на паверхню.
  • Пры дапамозе дзяржальні вал круціцца, і труба рухаецца паміж валамі, атрымліваючы пэўную нагрузку на бок, набываючы пры гэтым невялікі радыус выгібу.
  • Затым вал падцягваецца яшчэ трохі, і труба працягваецца ў зваротным кірунку, а радыус выгібу павялічваецца.
  • Працэдура паўтараецца да таго часу, пакуль труба не прыме неабходны радыус выгібу.
сагнутыя трубы
Такім чынам, можна дамагчыся раўнамернага загінання трубы практычна да кальца, пры гэтым пашкоджанні сценак не будзе, а значыць, яна захавае ўсе эксплуатацыйныя ўласцівасці.

Можна дадаць, што ў мэтах удасканалення прыстасаванні і палягчэння працы з ім, да станка досыць карысным будзе прымацаваць электраматор. Дзякуючы яго выкарыстанні працы будуць праводзіцца значна хутчэй і прасцей, але пры гэтым будзе прывязка да электрасеткі і лішнія кілаваты на лічыльнік.

Вырабіць ручной трубогиб досыць проста. Да таго ж дзякуючы гэтаму можна зэканоміць досыць прыстойную суму, бо нават калі ўсе матэрыялы для вырабу купіць, кошт пытання будзе на некалькі дзясяткаў тысяч рублёў менш, чым набыццё гатовага варыянту. Калі ж усе неабходныя прылады і матэрыялы пад рукой і маецца некаторы досвед па звароце з усім гэтым, працы можна ажыццявіць за выходныя.

У завяршэнне варта дадаць, што працы па вырабе трубогиба патэнцыйна траўманебяспечныя, а таму правілы тэхнікі бяспекі з'яўляюцца абавязковымі і павінны выконвацца няўхільна.
