Трубы для ацяплення: агляд 3 варыянтаў ўладкавання

Каб пабудаваць вадзяную сістэму абагравання, неабходны магутны награвальны кацёл і якасныя радыятары. Але не менш важныя і трубы для ацяплення, якія служаць для транспарціроўкі цепланосбіта і звязваюць ў адзіную сетку ўсе неабходныя элементы.

Інструкцыя па выбары найбольш падыходных дэталяў прапанаваная вашай увазе ніжэй.

прад'яўляюцца патрабаванні

Перш чым адказаць на пытанне, якія трубы выкарыстоўваць для ацяплення, трэба вызначыць найбольш важныя тэхнічныя характарыстыкі дэталяў, на якія неабходна звяртаць увагу пры іх набыцці.

Такім чынам, трубаправоды і фітынгі, якія выкарыстоўваюцца для вадзянога ацяплення, павінны адказваць такім патрабаванням:

Звярніце ўвагу! Вышэй пералічаныя далёка не ўсе крытэрыі, па якіх павінен ажыццяўляцца падбор труб. У прыватнасці, не забудзьцеся правільна выбраць памер дэталяў (інакш патрубок батарэі і катла проста не састыкоўваецца з трубаправодамі). Немалы ўплыў на куплю аказвае цана і вытворца.

Напрыклад, чэшскія вырабы Экопласт маюць выдатныя характарыстыкі і цалкам дэмакратычны кошт. Ну і апошняе - прастата мантажу сваімі рукамі. Сталёвыя трубы хоць і трывалыя, але гнуткія палімерныя дэталі нашмат лягчэй пракладваць па пакоях і стыкаваць адзін з адным.

Каб вам лягчэй было вызначыцца, якія патрэбныя трубы для сістэмы ацяплення, спынімся на разглядзе некаторых варыянтаў больш падрабязна.

разнавіднасці вырабаў

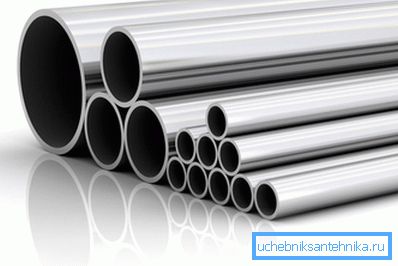

Варыянт 1. З сталі

Трубы з звычайнай вугляродзістай сталі выкарыстоўваецца для вырабу водаправодных і ацяпляльных сістэм ўжо вельмі даўно.

Гэта звязана з двума іх асаблівасцямі:

• высокай трываласцю - дэталі вытрымліваюць ўнутрана ціск вады, якое перавышае 20 атмасфер, і не руйнуюцца ад знешняга і ўнутранага фізічнага ўздзеяння, у тым ліку ўдарнага;
• выдатнай тэрмаўстойлівасцю - трубы захаваюць сваю цэласнасць нават калі па іх пусціць ваду з тэмпературай больш за 150 градусаў Цэльсія.

Звярніце ўвагу! Гэтыя паказчыкі прыведзены як арыенціровачныя. Калі вы ўсталюеце сталёвыя трубы ў сістэму ацяплення, то гэта не значыць, што інжынерная сетку вытрымае падобныя нагрузкі. Слабым звяном могуць выступіць патрубкі, краны, помпы, фільтры і гэтак далей.

З іншага боку, ад выкарыстання падобных дэталяў паступова адмаўляюцца, бо разам з перавагамі, сталь мае некалькі даволі істотных недахопаў:

1. схільнасць карозіі. У залежнасці ад дыяметра і таўшчыні сценак, сталёвыя трубы ў сістэмах ацяплення могуць праслужыць ад 10 да 20 гадоў, пасля чаго прыйдуць у непрыдатнасць. Прычым гаворка ідзе аб адукацыі іржы як унутры трубаправодаў, так і звонку.

Савет! Абараніць знешнія дэталі кліматычных сетак ад негатыўнага ўздзеяння навакольнага прыроднага асяроддзя дапаможа банальная грунтоўка і ахоўная эмаль. Пакрываючы трубы час ад часу фарбай, вы істотна прадоўжыце тэрмін іх эксплуатацыі.

1. Памяншэнне плошчы ўнутранага перасеку. Трубы з сталі ў працэсе эксплуатацыі забіваюцца мінеральнымі адкладамі, часціцамі іржы і іншымі элементамі. З часам іх прапускная здольнасць падае, што негатыўна адбіваецца на функцыянаванні кліматычнай сістэмы.

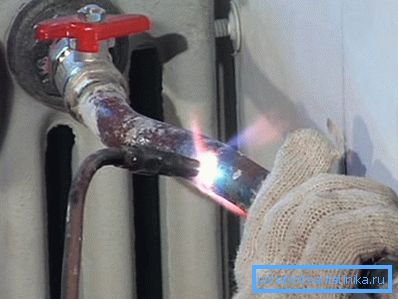

2. Складанасць у мантажы. Падчас ўстаноўкі неабходна выкарыстоўваць спецыяльнае абсталяванне для гнуткія і злучэнні дэталяў, а таксама мець пэўныя навыкі і ўменні работы з газавай гарэлкай.

Яшчэ адзін момант - неэстетіческіе знешні выгляд. Сталёвыя стаякі не дапускаюць схаванай пракладкі ў сценах і падлозе, таму яны заўсёды будуць на ўвазе. Каб надаць ім эстэтычны вонкавы выгляд, выкарыстоўваюць розныя экраны і накладкі на трубы ацяплення.

Самы папулярны і эфектыўны спосаб - мантаж магістраляў у корабах з гіпсокартона. Гэты метад выдатна схавае ўсе неэстэтычна выглядаюць элементы нават у тым выпадку, калі адлегласць паміж трубамі ацяплення досыць вяліка.

Звярніце ўвагу! Акрамя сталёвых, існуюць таксама чыгунныя трубы для ацяплення. Аднак яны часцей ужываюцца ў паравых, а не вадзяных сістэмах абагрэву, а таксама для канструявання цеплаабменных прылад на прамысловых прадпрыемствах.

Варыянт 2. З нержавеючай сталі

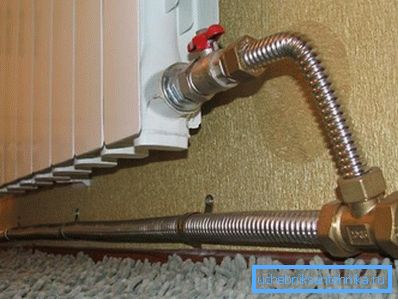

Недахопаў сталёвых дэталяў, пра якія гаварылася ў папярэдняй частцы, пазбаўленая нержавеючая труба для ацяплення. Прычым гаворка ідзе не проста аб іншым складзе матэрыялу, а абсалютна аб іншай канструкцыі.

Вось толькі некаторыя асаблівасці сучаснай трубы з нержавейкі, якая выкарыстоўваецца для мантажу кліматычных сістэм:

• пры таўшчыні сцен у 0,5 мм яны выдатна гнуцца ўручную і на месцы згіну захоўваюць дыяметр ўнутранага перасеку, не дапушчаючы заломаў;
• злучаюцца з дапамогай фітынгаў, якія маюць высокатрывалыя сіліконавыя ўшчыльняльнікі;
• вытрымліваюць ўнутранае ціск цепланосбіта, якое перавышае 15 атмасфер пры тэмпературы да + 150 градусаў Цэльсія.

У гэтых дэталяў ёсць толькі адзін, але істотны недахоп - нержавеючыя трубы каштуюць досыць дорага. Таму найбольшае распаўсюджванне пры мантажы кліматычных сістэм атрымалі пластыкавыя, якія маюць мноства пераваг пры цалкам дэмакратычных цэнах.

Варыянт 3. З палімераў

Рынак пластыкавых труб, якія можна выкарыстоўваць для ўладкавання сетак абагрэву, досыць разнастайны.

Папулярныя наступныя разнавіднасці:

1. Металлопластик. Гэтыя трубы шырока ўжываліся ў прыватным будаўніцтве ў канцы XX стагоддзя, аднак цяпер іх папулярнасць істотна знізілася. Справа ў тым, што хоць самі трубы, армаваныя фальгой, досыць трывалыя, герметычнасць і тэрмін службы компрессіонные фітынгаў, якія выкарыстоўваюцца для злучэння дэталяў адзін з адным, пакідаюць жадаць лепшага.

Пазбегнуць праблем дапамагаюць прэс-фітынгі, але для працы з імі неабходны адмысловая прылада і навыкі.

Што ж тычыцца тэхнічных характарыстык металлопластіковых труб, то яны такія:

• максімальны ціск - ад 12 да 15 атмасфер;
• тэмпература цепланосбіта - да 95 градусаў Цэльсія.

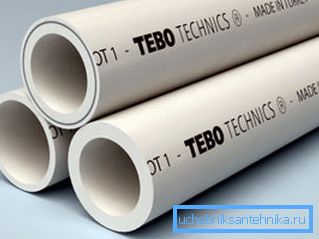

1. поліпрапілен. Трубы з гэтай разнавіднасці пластыка выкарыстоўваюцца нашмат часцей. Адрозніваюцца падвышанай трываласцю, але не любяць занадта высокую тэмпературу цепланосбіта.

Той жа згадвальны раней экопластик здольны транспартаваць вадкасць пад ціскам да 20 атмасфер, аднак, калі тэмпература вады павышаецца да 95 градусаў, гэты паказчык адразу ж зніжаецца да 6.

Пенопропилен пышна падыходзіць для ўстаноўкі ў аўтаномных сістэмах з газавымі і электрычнымі катламі. Аднак ад мантажу ў гарадскіх кватэрах з цэнтралізаванай падачай цепланосбіта лепш адмовіцца, так як гідраўдар могуць лёгка разбурыць вашу кліматычную сетку.

Савет! Для абагрэву лепш выкарыстоўваць армаваны поліпрапілен. Ён не толькі больш трывалы, але і мае меншы каэфіцыент цеплавога пашырэння. Можна мантаваць досыць доўгія ўчасткі труб без выкарыстання кампенсацыйных завес або выгібаў.

1. пашыты поліэтылен. Асноўная якасць гэтых труб - гнуткасць. Вытрымліваюць ціск да 10 атмасфер пры тэмпературы ў 80 градусаў.

Ідэальна падыходзяць для аўтаномных сістэм прамянёвага тыпу разводкі. Таксама шырока выкарыстоўваюцца пры ўладкаванні сістэм падагрэву падлог.

Прадаюцца ў выглядзе бухт, таму вы можаце пракласці адрэзкі любой працягласці. Могуць замуровывалась у сцяжку, але пры гэтым трэба сачыць, каб ні адно фітынгавых злучэнне не было заліта бетонным растворам, інакш пры парушэнні герметычнасці вам прыйдзецца дэмантаваць сцяжку.

тыпы разводкі

Якія б трубы для ацяплення і водазабеспячэння вы ні абралі, варта правільна ажыццявіць іх мантаж. Работа павінна быць праведзена такім чынам, каб забяспечыць раўнамернае размеркаванне цепланосбіта па ўсіх радыятарам і іншым элементам сістэмы.

Існуе некалькі найбольш распаўсюджаных варыянтаў:

1. Ацяпленне ў адну трубу. Такі тып разводкі ўжываўся раней пры будаўніцтве шматкватэрных жылых дамоў. Іншая назва - Ленінградка. Ўяўляе сабой кальцо з трубы, пракладзенай па перыметры хаты, да якога паралельным або паслядоўным спосабам пристыковываются радыятары.

Гэта найбольш простая схема, якая патрабуе мінімальная колькасць труб і фітынгаў.

Недахопы такога рашэння відавочныя:

• немагчымасць рэгуляваць тэмпературу ў асобных пакоях з дапамогай тэрмастатаў;
• пры паломцы або працёку радыятара вы не зможаце яго замяніць або адрамантаваць без прыпынку працы ўсёй кліматычнай сістэмы і зліву цепланосбіта;
• радыятары, якія знаходзяцца бліжэй да катла, награваюцца мацней, чым элементы, змантаваныя ў далёкіх пакоях, таму неабходна правільна падбіраць колькасць секцый у прыборах ацяплення.

1. Двухтрубная схема пракладкі. У гэтым выпадку адзін магістральны трубаправод падае цепланосбіт ў радыятары, а другі - обратку - дастаўляе астылую вадкасць да награвальнага катла.

Хоць двухтрубный спосаб пракладкі і больш дарагі, яго перавагі не прымусяць вас расчаравацца ў зробленым выбары:

• усе элементы сістэмы ацяплення выграваюцца раўнамерна;
• з дапамогай аўтаматычнай або ручной рэгулюе арматуры можна павялічваць або памяншаць аб'ём паступае ў батарэі вадкасці, змяняючы тым самым тэмпературу ў памяшканнях;
• пры з'яўленні працёкаў можна кранам адсекчы пашкоджаны ўчастак, не перакрыўшы току цепланосбіта да іншых элементаў сістэмы.

Звярніце ўвагу! Акрамя пералічаных вышэй варыянтаў, існуе трехтрубная сістэма ацяплення, а таксама четырехтрубная і прамянёвая. Гэта досыць экзатычныя варыянты, якія прымяняюцца ў выпадках, калі неабходна арганізаваць некалькі кольцаў абагрэву з рознай тэмпературай цепланосбіта (напрыклад, для радыятараў і сістэмы падагрэву падлог).

выснову

Трубы для ацяплення, несумненна, важны элемент сістэмы абагравання, бо ад іх якасці, герметычнасці і трываласці залежыць даўгавечнасць і эфектыўнасць работы за кліматычную сеткі. Каб не мець праблем на працягу 10-15 гадоў эксплуатацыі, купляйце таксама якасныя фітынгі, запорную арматуру і іншыя дэталі, неабходныя для мантажу.

Больш падрабязна аб парадку канструявання інжынерных сістэм прыватнага дома глядзіце ў відэа ў гэтым матэрыяле.
