Трубы для газаправодаў: матэрыялы, правілы мантажу,

У якіх выпадках больш пераважныя сталёвыя ці поліэтыленавыя трубы для газаправодаў? Ці ёсць нейкія правілы, якія рэгламентуюць пракладку газу ў межах прысядзібнага ўчастка? Па якіх нарматыўным дакументам выпускаюцца трубы, якія можна выкарыстоўваць? Давайце разам паспрабуем знайсці адказы.

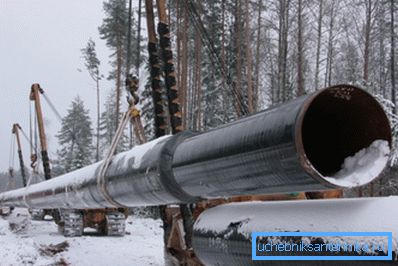

Пракладка газавай магістралі.

асаблівасці матэрыялаў

Для пачатку давайце сфармулюем ключавыя асаблівасці абодвух магчымых рашэнняў.

сталь

Вызначальнае ўласцівасць, якое робіць сталь асноўным матэрыялам для пракладкі газавых магістраляў - трываласць. Сутыкненне з аўтамабілем, вандалізм, сейсмічная актыўнасць (зразумела, у разумных межах) з мінімальнай верагоднасцю прывядуць да парушэння герметычнасці трубы і ўцечцы газу.

Для даведкі: пры землятрусах больш за палову ахвяр і разбурэнняў прыходзіцца не на ўздзеянне уласна падземных штуршкоў, а на якія ўзнікаюць услед за імі пажары. Асноўная прычына - менавіта разбурэнне газавых магістраляў разам з пашкоджаннямі электрычнай праводкі.

Якія яшчэ якасці сталі варта адзначыць?

  • Найшырэйшы дыяпазон рабочых тэмператур. Сталёвыя трубы нязначна мяняюць свае механічныя ўласцівасці ў дыяпазоне ад -40 да + 100С і вышэй. Пры больш нізкіх тэмпературах, зрэшты, шматлікія маркі сталі становяцца далікатнымі.
  • Нізкую каразійную стойкасць. Калі сухая серада з адсутнасцю кіслароду ўнутры газаправода выключае карозію, то звонку трубы прыходзіцца перыядычна перафарбоўваць з зачысткай старога лакафарбавага пакрыцця, прычым зусім не з меркаванняў эстэтыкі.

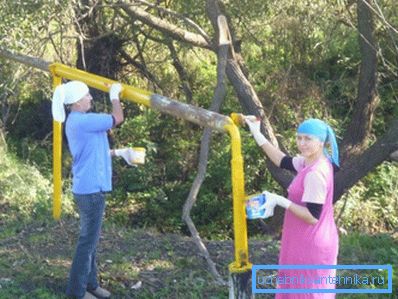

Пласт фарбы абараняе сталь ад іржы.
  • Сталёвыя трубы - выдатны правадыр. Пры іх эксплуатацыі даводзіцца вырашаць праблемы зазямлення і катоднай абароны: вандроўныя токі і ўзнікненне разнастайных электрахімічных працэсаў не толькі можа прывесці да аварыі на газаправодзе, але і рэзка паскарае карозію.
  • Нарэшце, цана пагоннага метра сталёвай трубы некалькі вышэй, чым у поліэтыленавага аналогу. Прывядзём некаторыя аптовыя кошты.
Намінальны дыяметр, мм (лінейкі памераў не супадаюць, таму ўзятыя максімальна блізкія дыяметры) Кошт пагоннага метра, руб.
Сталёвая труба ВГП Поліэтыленавая труба ПЭ100 SDR 17,6
65/63 269 110
90/80 311 226
100/110 452 335

Заўважце: для сталёвага газаправода максімальна дапушчальнае ціск складае 16 кгс / см2, для поліэтыленавага - усяго 3. Зрэшты, у большасці выпадкаў трываласць поліэтылену залішняя.

поліэтылен

Чым пластыкавая труба для газаправода прынцыпова адрозніваецца ад сталёвы?

  • Маса пагоннага метра менш у 3-7 разоў. Адсюль - больш простыя транспарціроўка і мантаж.
  • Поліэтылен не баіцца карозіі і кантакту з агрэсіўнымі асяроддзямі. Гэта адзін з найбольш хімічна стойкіх палімераў: нездарма ён выкарыстоўваецца для вытворчасці тары, у якой захоўваюцца канцэнтраваныя кіслаты. Практычнае следства: якое-небудзь абслугоўванне газаправода пасля заканчэння мантажу не патрабуецца; перыядычная афарбоўка можа быць забытая, як страшны сон.

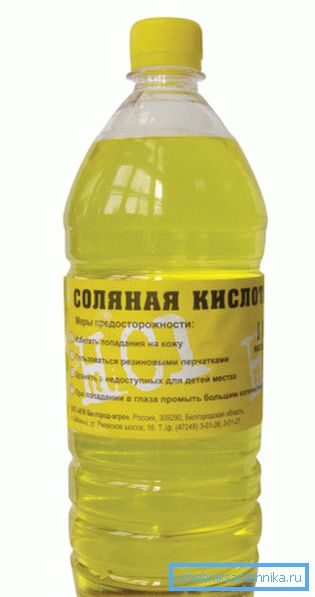

Канцэнтраваная саляная кіслата прадаецца ў поліэтыленавай бутэльцы.
  • Як і ўсе пластыкі, поліэтылен - дыэлектрык. Раз так, блукаючых токаў можна не баяцца; зазямленне і катодная абарона ня патрабуюцца.
  • Ва ўсім дыяпазоне рабочых тэмператур механічныя ўласцівасці газаправода практычна не мяняюцца: пластык захоўвае глейкасць, здольную пагасіць калі заўгодна моцны ўдар, і эластычнасць, якая садзейнічае зварачальным дэфармацыі пры нагрузках. Прасцей кажучы, калі па поліэтыленавай трубе праедзе грузавік, яна вернецца да зыходнай форме.
  • У адрозненне ад сталі, стыкавых зварка труб цалкам аўтаматызавана, што выключае чалавечы фактар ​​і, адпаведна, роскід якасці злучэнняў.

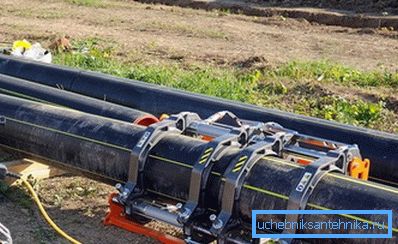

Стыковой зваркі поліэтыленавага газаправода.
  • Верхняя планка працоўнай тэмпературы абмежаваная ўсяго 40-45 градусамі.

праблема выбару

Такім чынам, сталь або пластык?

Выбар чытач можа зрабіць самастойна, на аснове вышэй прыведзеных апісанняў. Аднак варта ўлічваць некаторыя заканадаўча замацаваныя абмежаванні.

Выкарыстанне поліэтылену не дапускаецца:

  • У рэгіёнах, дзе тэмпература найбольш халоднай пяцідзёнкі зімы ніжэй -45 градусаў. Эластычнасць пластыка пры нізкіх тэмпературах мае свае межы.

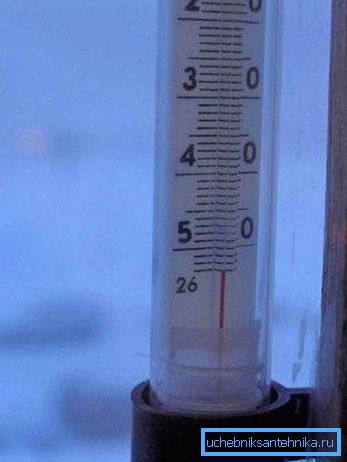

У Якуціі і на Чукотцы воляй-няволяй прыходзіцца выкарыстаць толькі сталь.
  • У зонах з сейсмічнасці вышэй за 6 балаў. Нягледзячы на ​​вышэйзгаданы эластычнасць, трываласць сталі на разрыў усё ж прыкметна вышэй.
  • У гарадской зоне высокага ціску першай і другой катэгорыі. Тут, верагодна, неабходна невялікае тлумачэнне. Да розных катэгорыях газаправоды адносяць па працоўнаму ціску:
катэгорыя Працоўнае залішні ціск, Мпа
1 0,6 - 1,2 для прыроднага газу, 0,6 - 1,6 для звадкаванага (газгольдэраў)
2 0,3 - 0,6
3 0,005 - 03
4 менш 0,005
  • Поліэтылен можа ўкладвацца толькі ў грунт. Наземная і надземная пракладка, мантаж поліэтыленавых газаправодаў у тунэлях і калектарах, а таксама ўнутры будынкаў любога прызначэння забароненыя. Гэтая інструкцыя звязана з нізкай механічнай трываласцю і гаручасцю матэрыялу.

Такім чынам, пры мантажы газаправода ў межах ўчастка можна арыентавацца на нескладанае правіла: па ўчастку можна пракласці поліэтылен у грунце; ад уводу ў дом газ разводзіцца толькі сталлю. Пераход паміж поліэтыленам і сталлю павінен знаходзіцца па-за межамі дома вышэй за ўзровень грунта.

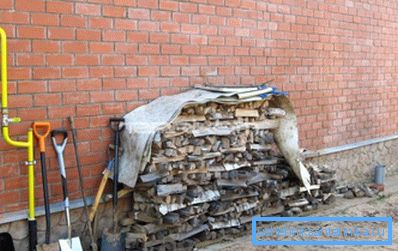

Ўвод газу ў дом.

Нюанс: на жаль, зэканоміць і выканаць пракладку газу ад пункту падлучэння да дома сваімі рукамі не атрымаецца. Усе работы павінны быць выкананы ліцэнзаванай будаўніча-рамонтнай арганізацыяй.

Разлік

Адразу засмучу чытача: просты разлік дыяметра трубы газаправода немагчымы. Прычына - занадта вялікая колькасць вызначальных фактараў.

Ацэніце іх спіс:

  • Від газу. Метан, прапан і прапан-бутан сумесь валодаюць рознай шчыльнасцю і ў плане гідрадынамікі паводзяць сябе па-рознаму.
  • Матэрыял трубы. Сталь і поліэтылен аказваюць розны супраціў руху патоку.
  • Масавы расход газу. Ён, у сваю чаргу, вызначаецца цеплавой магутнасцю газавага абсталявання і яго ККД.
  • Даўжыня газаправода. Чым яна больш - тым больш страты ціску.
  • Кожны паварот, кожны элемент запорной арматуры таксама адбіваецца на падзенні ціску.

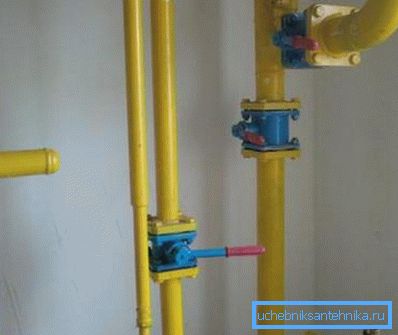

Павароты, пераходы дыяметра і вентыля павялічваюць страту ціску.
  • Тэмпература газу таксама вельмі моцна ўплывае на яго гідрадынамічныя характарыстыкі.
  • Нарэшце, для розных відаў катлоў, печаў і г.д. дапусцім розны дыяпазон рабочых ціскаў; адпаведна, дапушчальнае падзенне ціску на газаправодзе таксама будзе адрознівацца.

Што рабіць патэнцыйнаму ўладальніку газавага катла? Самае простае рашэнне - скарыстацца адным з анлайн-калькулятараў, якія дазваляюць ўвесці ўсе вышэйпералічаныя дадзеныя і атрымаць гатовае рашэнне. З улікам кроку дыяметраў труб невялікія памылкі з-за няўлічаных Малазначныя фактараў не прывядуць да катастрафічных наступстваў.

Давайце скарыстаемся калькулятарам, ласкава выкладзеным на сваім сайце маскоўскім прадстаўніцтвам кампаніі Антоніа Мерлони Груп, прадаўцам газгольдеры.

Выкарыстанне прапан-бутановой сумесі з пікавым выдаткам, адпаведным цеплавой магутнасці ў 36 кВт, пры 20-метровай даўжыні поліэтыленавага ўводу і тэмпературы газу +2 З прымусіць нас выкарыстоўваць ўвод з мінімальным унутраным дыяметрам 11 мм.

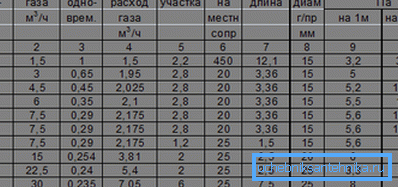

Ўзор гатовага разліку для многосегментные тупіковага газаправода з пераходамі дыяметра.

нарматыўныя дакументы

Відавочна, што праектаванне і будаўніцтва газаправодаў з поліэтыленавых труб і сталі павінна абапірацца на нейкія нарматыўныя дакументы, па якіх гэтыя трубы вырабляюцца. На якія менавіта?

поліэтылен

Газавыя трубы з поліэтылену вырабляюцца згодна з патрабаваннямі ДАСТ Р 50838-2009.

Вывучым асноўныя моманты дакумента.

  • Максімальны працоўны ціск поліэтыленавага газаправода не можа перавышаць 1,2 Мпа. Максімальная тэмпература газу - усяго 40 С.
  • Намінальны вонкавы дыяметр труб вар'іруецца ад 16 да 630 міліметраў. Таўшчыня сценак прывязаная да параметры SDR (так называецца стаўленне дыяметра да сценкі, якое характарызуе трываласць трубы на парыў) і можа складаць ад 2,5 да 52,7 мм.
  • Пры дыяметры да 200 мм труба можа пастаўляцца ў выглядзе бухты або шпулькі, пры большым перасеку - толькі ў прамых адрэзках. Пры гэтым даўжыня прамога адрэзка можа складаць ад 5 да 24 метраў.

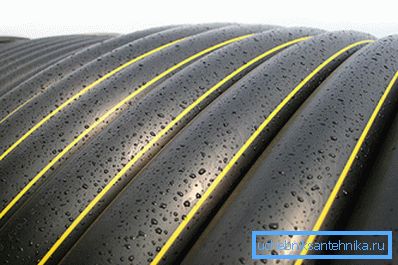

Газавая поліэтыленавая труба маркіруецца падоўжнай жоўтай паласой.

сталь

Для сталёвых труб паралельна дзейнічаю некалькі дакументаў.

  • Сталёвыя вадагазаправодныя зварныя трубы вырабляюцца па ГОСТ 3262-75.
  • Зварныя вырабы для магістральных газаправодаў - прямошовные і спиральношовные - вырабляюць паводле ДАСТ Р 52079-2003.
  • Па ДАСТ Р 52568-2006 вырабляюць бясшвовыя, прямошовные і спиральношовные трубы для газавых магістраляў, абсталяваныя ахоўнымі пакрыццямі.

Якую інфармацыю можна знайсці ў гэтых стандартах?

ДАСТ 3262-75

ВГП трубы - прямошовные зварныя, то ёсць вырабляюцца шляхам згортвання ў вальцах прамой плоскай нарыхтоўкі і наступнага проваривания падоўжнага шва.

Яны пастаўляюцца ў прамых адрэзках ад 4 да 12 метраў. Даўжыня можа быць немерной, мернай або кратнай мернай з прыпускам на кожны рэз, роўным 5 мм.

Дыяпазон дыяметраў - ад 6 да 150 мм. Трубы дзеляцца на лёгкія, звычайныя і ўзмоцненыя; гэтыя катэгорыі цалкам прадказальна адрозніваюцца таўшчынёй сценак.

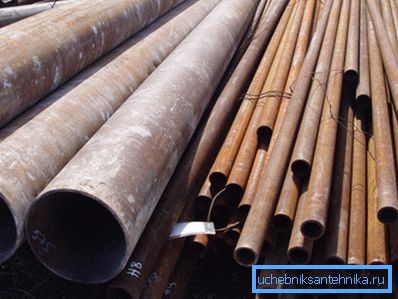

Трубы ВГП на складзе.

У рамках стандарту вырабы вырабляюцца як з чорнай сталі, так і з ахоўным цынкавым пластом.

Карысна: з меркаванняў найбольш эфектыўнай абароны ад карозіі ацынкаваныя трубаправоды збіраюцца на разьбы. Для іх герметызацыі на газаправодах выкарыстоўваецца стужка ФУМ. На зварных швах цынкавы пласт непазбежна парушаецца.

ДАСТ Р 52079-2003

У рамках гэтага стандарту вырабляюцца трубы для магістраляў з велізарным залішнім ціскам. Прычына зразумелая: помпавыя станцыі павінны пераадолець велізарную страту напору, які вынікае з значнай працягласці магістраляў.

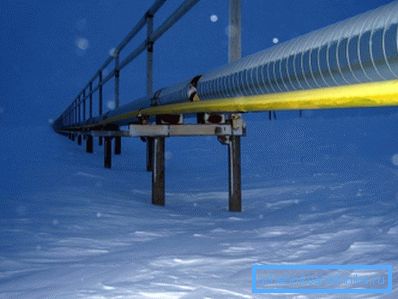

Для магістральных газаправодаў характэрная велізарная працягласць.

Вырабы могуць вырабляцца трыма спосабамі:

Дыяпазон дыяметраў, мм спосаб вырабу
114 - 530 Зварка плоскай нарыхтоўкі адным прамым швом з дапамогай высокачашчыннай зваркі
159 - 1420 Зварка плоскай нарыхтоўкі спіральным швом з дапамогай дуговой зваркі з выкарыстаннем флюсу (ДСФ)
530 - 1420 Зварка плоскай нарыхтоўкі з дапамогай ДСФ з адным ці двума прамымі швамі.

Таўшчыня сценкі можа вар'іравацца ад 8,21 да 40 мм, працоўны ціск дасягае 9,8 Мпа (100 кгс / гл 2). Працоўная тэмпература навакольнага асяроддзя можа апускацца да -60 С.

У агульным выпадку трубы пастаўляюцца адрэзкамі немерной даўжыні ад 10,5 да 12 метраў; па ўзгадненні з заказчыкам, зрэшты, магчымая пастаўка адрэзкаў мернай даўжыні.

ДАСТ Р 52568-2006

Дыяпазон дыяметраў цалкам адпавядае такому ў разгледжаным вышэй дакуменце - ад 114 да 1420 мм. Спосабы вырабу ўжо згадваліся: бясшвовыя, прямошовные і спиральношовные зварныя.

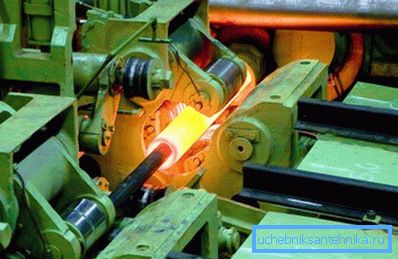

Вытворчасць бясшвовых труб.

Ключавое адрозненне гэтых труб ад вырабленых па ДАСТ Р 52079-2003 - наяўнасць ахоўнага пакрыцця. Той ці іншы яго тып ўжываецца ў залежнасці ад умоў выкарыстання.

нумар канструкцыя выгляд вобласць прымянення Дыяметры, мм Эксплуатацыйны дыяпазон тэмператур, З
1 Трохслаёвы поліэтылен (3ПЭ) нармальнае Падземныя трубаправоды ў ўмеранай і халоднай кліматычных зонах 114 - 1420 -40 - +60
2 3ПЭ цеплаўстойлівасць Падземныя трубаправоды ў гарачых кліматычных зонах 114 - 1420 -50 - +80
3 3ПЭ Спецыяльная Трубаправоды з пракладкай гарызантальным свідраваннем 114 - 1420 -60 - +60
4 Двухслаёвы поліэтылен (2ПЭ) нармальнае Трубаправоды неответственных прызначэння 114 - 820 -50 - +60
5 Трохслаёвы поліпрапілен (3ПП) нармальнае Падводная, падземная пракладка 114 - 1420 -10 - +80
6 3ПП марозаўстойлівыя Раёны Крайняй Поўначы 114 - 1420 -20 - +80
7 3ПП Спецыяльная Гарызантальнае свідраванне, працягванне 114 - 1420 -20 - +110
8 двухслаёвы поліпрапілен нармальнае Падвышаная тэмпература прадукту 114 - 820 -10 - +110
9 Аднаслаёвай эпаксідным пакрыццём нармальнае падземная пракладка 114 - 820 -20 - +80

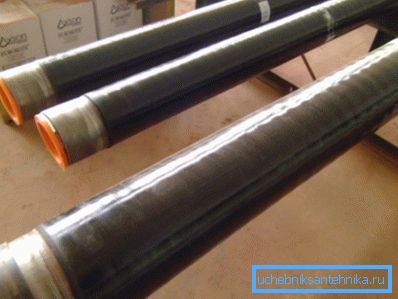

На фота - магістральныя трубы з ахоўным пакрыццём.

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу вызначыцца з выбарам таго ці іншага рашэння. Дадатковую інфармацыю, як звычайна, можна знайсці ў відэа ў гэтым артыкуле. Поспехаў у будаўніцтве!
