Трубы квадратнага перасеку: 2 методыкі вытворчасці

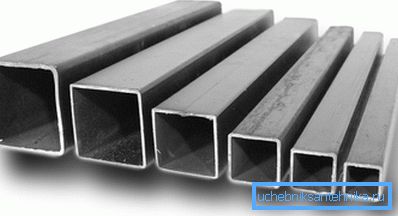

Металічная труба квадратнага сячэння ўяўляе сабой адну з найбольш папулярных разнавіднасцяў пракатнай прадукцыі. Выпускаюцца такія вырабы ў вельмі шырокім сартаменце, што шмат у чым абумоўлена велізарным спектрам задач, для вырашэння якіх такія трубы прымяняюцца.

У нашым артыкуле мы распавядзем аб тэхналогіі вытворчасці гэтых вырабаў, а таксама нададзім увагу сферы іх выкарыстання.

вытворчы працэс

Спосаб 1. пракатнага выраб

Выраб трубавай прадукцыі прамавугольнага і квадратнага сячэння рэгламентуецца па Дасце 8639 - 82.

Згодна з гэтым дакументам вырабляюць такія вырабы:

• Бясшвовыя горячедеформированные.
• Бясшвовыя холоднодеформированные.
• Электросварные холоднодеформированные (фальцованные).

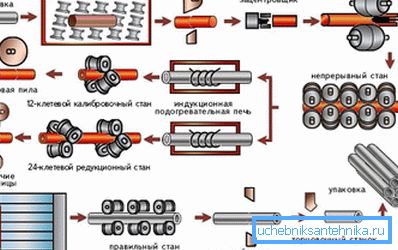

Трубы без тэхналагічнага шва вырабляюць па пракатнай тэхналогіі.

Інструкцыя па вытворчасці прадугледжвае выкананне такіх аперацый:

• Квадратная суцэльнаметалічная нарыхтоўка (штанга) выграваецца у печы да пэўнай тэмпературы.
• Затым даўбешка ўкладаецца ў прэс, дзе з дапамогай спецыяльнага калібра прылады фармуецца профіль вырабы.
• Пры «халодным» спосабе вытворчасці гільза астуджаецца, а затым падаецца на пракатны табар, дзе выконваецца яе апрацоўка да прывядзення да намінальным памерах.
• Пры «гарачым» спосабе чыставая прокатка выконваецца на разагрэтай дэталі. Гэта дазваляе вырабляць трубы з больш тонкімі сценкамі без рызыкі іх дэфармацыі.
• Затым ажыццяўляецца адпачынак металу. Робіцца гэта для таго, каб аднавіць натуральную зярністасць паверхні вырабы, згладжаную пры апрацоўцы на пракатным табары.

Звярніце ўвагу! Пасля завяршэння пракаткі і адпачынкі ўсе вырабы абавязкова праходзяць праверку на адпаведнасць праектным габарытах. Трубы, якія маюць адхіленні па перасеку або таўшчыні сценкі, шлюб.

Гэта тычыцца металічных вырабаў. Профільную трубу з пластыка часцей за ўсё вырабляюць па экструзійнага тэхналогіі, пры якой нарыхтоўка працягваецца праз калібра прылада - фильеру.

Спосаб 2. зварных выраб

Некалькі інакш вырабляюцца шовные вырабы:

• На першым этапе вытворчасці сталёвы ліст пэўнай таўшчыні (часцей за ўсё выкарыстоўваецца легаваная сталь ад 3 мм) наразаюць на нарыхтоўкі ў форме палос - так званыя штрипсы.

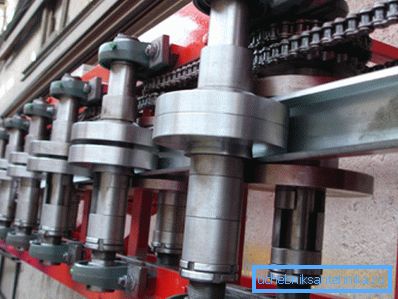

• Далей штрипсы падаюць на вузел фальцевання, дзе з іх з дапамогай ролікавых механізмаў рознага памеру фармуецца профіль будучай трубы.
• Аформленая нарыхтоўка паступае на ўчастак зваркі, дзе фармуецца шво.

Звярніце ўвагу! Прамысловасць выпускае выключна прямошовные трубы прастакутнага і квадратнага профілю: спиралешовных мадэляў папросту не існуе.

• Далей вырабы укладваюць у пракатны табар для канчатковай апрацоўкі. На гэтым этапе адбываецца каліброўка трубы, выраўноўванне таўшчыні сценак і зачыстка паверхні.
• Перад адгрузкай гатовых дэталяў на склад у абавязковым парадку ажыццяўляецца дэфектаскапія шва.

Звярніце ўвагу! Дапушчальная велічыня грата (патаўшчэнні на паверхні ў месцы праходжання зварнога шва) складае ад 0,5 да 1 мм. Пры перавышэнні гэтых памераў можа праводзіцца дадатковая зачыстка паверхні трубы.

Сортамент труб квадратнага перасеку па Дасце 30245 - 2003 (а менавіта гэты дакумент рэгламентуе вытворчасць прадукцыі шовного тыпу) досыць шырокі.

Ён уключае ў сябе:

• Квадратныя нарыхтоўкі ад 40х40 да 300х300 мм.
• Прастакутныя нарыхтоўкі ад 50х25 да 400х200 мм.

У шэрагу выпадкаў ужываюцца і іншыя тэхналогіі вытворчасці. Так, пры наяўнасці круглай трубы адпаведнага памеру, з яе можна сваімі рукамі вырабіць квадратную або прастакутную шляхам апрацоўкі на вальцовочных станку для труб. Аднак якасць такога вырабу будзе вельмі сумніўным, таму ўжываць падобныя дэталі для адказных работ катэгарычна не рэкамендуецца.

Выкарыстанне профільных труб

асноўныя вартасці

Да пераваг, якім валодаюць квадратныя нарыхтоўкі трубнага тыпу, можна аднесці такія:

• высокая тэхналагічнасць - пры жаданні дэталі можна надаць практычна любую форму, а мантаж канструкцый ажыццяўляецца з адносна невялікімі працавыдаткамі.

Звярніце ўвагу! Форма з плоскімі гранямі палягчае стыкоўку трубавых вырабаў з цаглянымі і бетоннымі паверхнямі: зазор атрымліваецца мінімальным і для яго герметызацыі патрабуецца куды менш намаганняў.

• надзейнасць злучэнняў як з выкарыстаннем зваркі, так і пры мантажы на кранштэйны з ужываннем крапяжу.
• Добрыя апорныя здольнасці за кошт выверанай геаметрычнай формы і мінімальнага колькасці зварных швоў.
• Высокая ўстойлівасць да карозіі і ўздзеянню іншых фактараў навакольнага асяроддзя, якая забяспечваецца ў першую чаргу задзейнічаннем ў вытворчасці высакаякасных сталей.
• добрая вогнеўстойлівасць.

Калі ж казаць аб фінансавай боку пытання, то кошт падобных вырабаў можа лічыцца цалкам даступнай. Натуральна, у разнавіднасцяў з выкарыстаннем розных марак сталі яна адрозніваецца, але ў большасці выпадкаў цалкам можна падабраць варыянт нават для бюджэтнага будаўніцтва.

сфера прымянення

Профільныя трубы з'яўляюцца, бадай, адным з найбольш універсальных будаўнічых матэрыялаў.

Сфера іх выкарыстання вельмі шырокая і ўключае ў сябе:

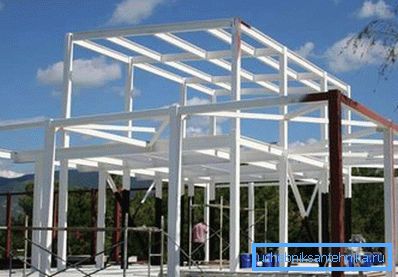

• Каркаснае будаўніцтва. Дэталі выкарыстоўваюцца для ўзвядзення апорных канструкцый жылых будынкаў і гаспадарчых пабудоў, а таксама для малых архітэктурных формаў - падстрэшкаў, альтанак, цяпліц і г.д.
• Дахавыя працы. Труба квадратнага або прастакутнага перасеку можа прымяняцца як асноўны матэрыял для крокваў і бэлек перакрыцця, асабліва там, дзе ад даху не патрабуецца высокіх цеплаізаляцыйных паказчыкаў.

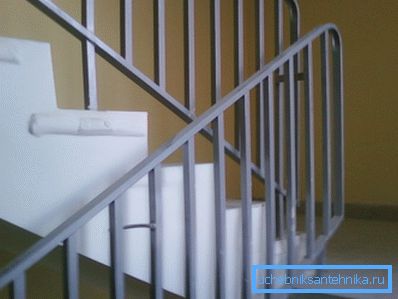

• Узвядзенне якія агароджваюць канструкцый, каркасных ферм, элементаў вонкавай рэкламы і г.д.

• Выраб мэблі. Тут профіль выступае ў якасці ножак і элементаў каркаса, забяспечваючы раўнамернае размеркаванне нагрузак.

выснову

Каркасы, альтанкі, агароджы, фермы з труб квадратнага перасеку можна вырабляць пры наяўнасці мінімальных навыкаў працы з металам. Такія нарыхтоўкі адрозніваюцца высокай тэхналагічнасцю, што забяспечвае ім папулярнасць у якасці універсальнага матэрыялу. Даведацца больш аб тэхналогіі вытворчасці квадратных труб, а таксама аб спосабах іх прымянення вы зможаце, вывучыўшы відэа ў гэтым артыкуле.
