Трубы ппу: што трэба ведаць пра ўцяпленне камунікацый

Адным з матэрыялаў, якія выкарыстоўваюцца для зніжэння цепластрат на магістральных участках сістэм ацяплення і гарачага водазабеспячэння, з'яўляюцца трубы ППУ. Яны вырабляюцца па розных тэхналогіях, але незалежна ад спосабу вырабу забяспечваюць камунікацыях эфектыўнае ўцяпленне.

Пенополиуретановые кажухі

вытворчасць сыравіны

Сталёвая труба ў ППУ - абалонцы часта называецца «трубой у трубе». Гэтая назва цалкам апраўдана, паколькі вакол асноўнай дэталі пры мантажы фармуецца цалкам замкнёны ахоўны контур, паўтаралы геаметрыю самага трубаправода. Пры гэтым ізаляцыйныя ўласцівасці пенаполіурэтану забяспечваюць істотнае зніжэнне страт цеплавой энергіі ў навакольнае асяроддзе.

Выраб успененага паліурэтана можа праводзіцца двума спосабамі:

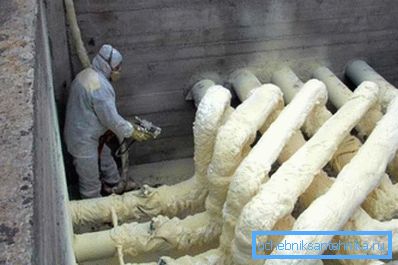

• напыленне. Гэтая методыка выкарыстоўваецца для апрацоўкі ўжо існуючых камунікацый. Сінтэз матэрыялу праводзіцца непасрэдна на аб'екце, а нанясенне ажыццяўляецца з дапамогай пнеўматычных распыляльнікаў.

• заліванне. Так робяць нарыхтоўкі для цеплаізаляцыйных панэляў і кажухоў, якія затым могуць выкарыстоўвацца як у мантажы ахоўных контураў, так і пры вытворчасці трубавай прадукцыі. Расплаўленая поліурэтанавая маса паступае ў камеру, дзе змешваецца з пенаўтваральніка, а затым запаўняе спецыяльныя формы.

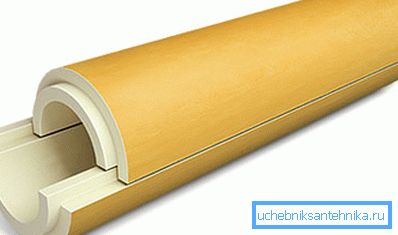

Звярніце ўвагу! Кіпрыя кажухі з падоўжным бакавым разрэзам вы цалкам можаце мантаваць сваімі рукамі, што істотна палегчыць задачу па прывядзенню ў парадак ацяпляльнай сістэмы вашага дома.

Менавіта другая тэхналогія выкарыстоўваецца, калі на заводах робяць оболочечные трубы ППУ па Дасце 30732 2006. У наступным раздзеле мы падрабязна распавядзем аб ключавых асаблівасцях гэтых вырабаў.

элементы канструкцыі

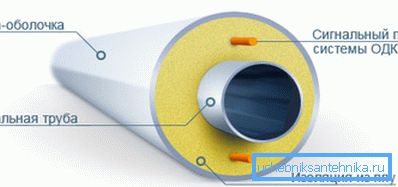

Канструкцыя трубы ў ППУ ўключае ў сябе наступныя элементы:

• працоўны трубаправод. У якасці асноўнай апорнай магістралі могуць выкарыстоўвацца сталёвыя вырабы шовного і бясшвоўнага тыпу, а таксама поліпрапіленавыя мадэлі. Як правіла, падбіраюцца такія матэрыялы, якія здольныя вытрымліваць ціск да 1,6 МПа і нагрэў да 140 ⁰С.

Звярніце ўвагу! ДАСТ дапускае кароткачасовае павышэнне тэмпературы да 150 ⁰З з абавязковым наступным астуджэннем.

• Ўцяпляе контур з напыляемого або заліўной паліурэтана. Чым вышэй патрабаванні да цеплаізаляцыйных характарыстыках контуру, тым больш яго магутнасць, аднак і кошт вырабы ўзрастае прапарцыйна павелічэнню таўшчыні гэтага пласта.
• Ахоўная абалонка, якая з'яўляецца абавязковым кампанентам пры бесканальнай кладцы камунікацый у грунце або пры размяшчэнні іх на адкрытым паветры.
• Сістэма АДК для труб ППУ (аператыўны дыстанцыйны кантроль). Часцей за ўсё ўяўляе сабой пару медных правадоў, размешчаных у тоўшчы поліурэтанавага пласта. Выкарыстоўваецца для вызначэння стану трубы ў цэлым і на асобных яе участках, а таксама для максімальна хуткага пошуку аварыйных сегментаў.

асноўныя разнавіднасці

У залежнасці ад канструкцыі ахоўнай абалонкі і матэрыялаў, якія выкарыстоўваюцца для яе вырабу, вылучаюць такія тыпы вырабаў:

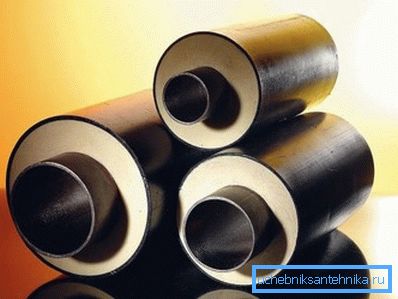

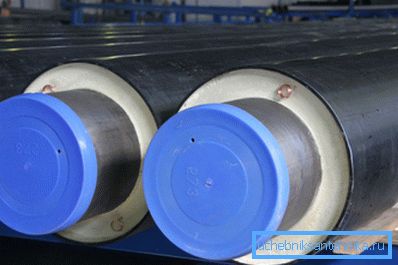

• Труба ППУ ПЭ - мадэль у ізаляцыі з шчыльнага поліэтылену. Выкарыстоўваецца пры падземнай пракладцы камунікацый. Палімерная абалонка абараняе паліурэтана ад празмернага здушвання, а таксама ад уздзеяння агрэсіўных глебавых раствораў. Для герметызацыі стыкаў выкарыстоўваюцца спецыяльныя парніковай абшэўкі.

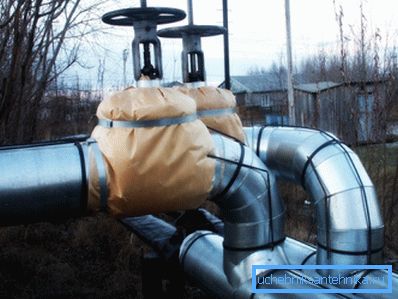

• Труба ППУ ОЦ - разнавіднасць ў кажусе з ацынкаванай сталі. Асноўнай сферай прымянення з'яўляецца пракладка наземных камунікацый. Для вырабу кажуха выкарыстоўваецца тонкі ацынкаваны ліст, таўшчыня якога можа рэгулявацца ў залежнасці ад умоў выкарыстання. Краю сумежных лістоў абавязкова завальцовываются, а пры неабходнасці яшчэ і ўшчыльняюцца з дапамогай герметыка для стыкаў труб.

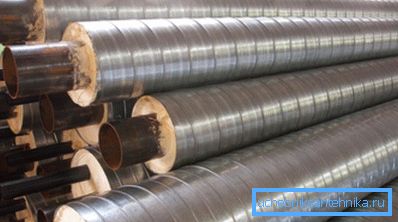

Звярніце ўвагу! Найбольш папулярнай з'яўляецца абалонка спиральновитого тыпу, але ў шэрагу выпадкаў ужываюцца колцавыя кажухі.

эксплуатацыйныя параметры

Для апісваных вырабаў характэрнымі з'яўляюцца вельмі высокія эксплуатацыйныя паказчыкі.

Тэхнічныя характарыстыкі труб ППУ істотна пераўзыходзяць аналагічныя лічбы для мадэляў з іншымі цеплаізаляцыйнымі матэрыяламі:

• Працоўны ціск -1,6 Мпа.
• Пікавае ціск - 2,2 Мпа.
• Працоўная тэмпература -130⁰С.
• Пікавая тэмпература - 150⁰С.
• Глыбіня закладкі ў грунт (для мадэляў з ПЭ абалонкай) - ад 0,6 м па верхнім боку.
• Зніжэнне цепластрат (у параўнанні з мінералаватнай абалонкай аналагічнай таўшчыні) - ад 8 да 10 разоў.
• Тэрмін эксплуатацыі - 30 гадоў і больш.

Перавагі для ўцяплення трубаправодаў

Коратка рэзюмуючы ўсё вышэйсказанае, мы паспрабуем прааналізаваць асноўныя перавагі такіх вырабаў пры выкарыстанні іх для пракладкі камунікацый:

• Высокія цеплатэхнічныя характарыстыкі. Павелічэнне таўшчыні ахоўнага контуру дазваляе мінімізаваць цепластраты, што станоўча адбіваецца як на якасці гарачага водазабеспячэння, так і камфорце ў дамах, якія забяспечваюць працу сістэмы ацяплення. (Гл. Таксама артыкул однотрубных сістэма ацяплення: асаблівасці.)

Звярніце ўвагу! Інструкцыя рэкамендуе выкарыстоўваць ППУ для аздаблення магістраляў, якія злучаюць аддаленыя кацельні з спажыўцамі.

• Надзейнасць і даўгавечнасць. Сам матэрыял захоўвае свае ўласцівасці на працягу не менш чым 30 гадоў, пры гэтым на яго не ўздзейнічаюць ні хімічныя рэчывы, ні рэзкія змены тэмпературы.
• Ахоўныя абалонкі з поліэтылену або ацынкаванай сталі таксама «падаўжаюць жыццё» ўцяпляльніку: і пры падземнай, і пры схаванай пракладцы ўнутраны контур застаецца ў захаванасці.

• Дадатковым плюсам з'яўляецца магчымасць ўстаноўкі сістэмы дыстанцыйнага кантролю: з дапамогай індыкатарных правадыроў можна хутка знайсці пашкоджаны ўчастак цеплатрасы.
• Адносна просты мантаж. Сістэма «труба ў трубе» дазваляе збіраць камунікацыі з гатовых элементаў, марнуючы час і сілы толькі на герметызацыю стыкаў.
• Нізкія выдаткі на рамонт і абслугоўванне. Магчымасць напылення паліурэтана дазваляе досыць хутка аднавіць цеплаізаляцыйныя контуры любога трубаправода.

выснову

Трубы ППУ адрозніваюцца добрымі тэхналагічнымі характарыстыкамі і выгодай у эксплуатацыі. Іх прымяненне дазваляе істотна зэканоміць на набыцці паліва для кацельняў, асабліва ў тых выпадках, калі магістралі праходзяць па адкрытых участках. Больш падрабязна дадзены матэрыял выяўлены на відэа ў гэтым артыкуле.
