Трубы прастакутнага перасеку: тэхнічныя характарыстыкі і

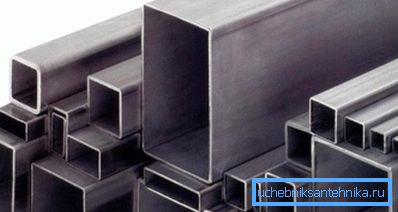

Дэталі, якія маюць ўнутраную паражніну і перасек у выглядзе квадрата альбо прастакутніка, называюцца профільнымі трубамі. Яны часта выкарыстоўваюцца для вырабу розных канструкцый сваімі рукамі. Прыведзены ніжэй матэрыял дазволіць разабрацца ва ўсёй шматстатнасці існых дэталяў і выбраць вырабы, максімальна адпаведныя вашым патрэбам.

Асаблівасці прастакутных труб

вытворчы працэс

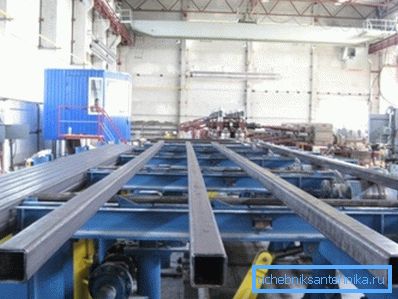

Профільныя металічныя трубы могуць вырабляцца двума спосабамі:

1. Шляхам пракаткі круглых вырабаў. Для гэтага бярэцца дэталь патрэбнага дыяметра і апрацоўваецца з дапамогай пракатнага табара. У залежнасці ад выкарыстоўванай тэхналогіі, памеру і матэрыялу дэталяў, прымяняецца:

• гарачая прокатка - круглую трубу падвяргаюць апрацоўцы пасля яе нагрэву да пэўнай тэмпературы;
• халодная апрацоўка - змена формы трубы адбываецца без папярэдняй цеплавой апрацоўкі

1. З дапамогай прэсавання. У гэтым выпадку труба фарміруецца з плоскай нарыхтоўкі з наступнай зваркай падоўжнага шва.

Перавагі прафіляваных вырабаў

Матэрыял мае мноства пераваг перад дэталямі круглага перасеку:

1. Нават пры значных фізічных нагрузках выраб практычна не схільна дэфармацыі.
2. Гатовыя металаканструкцыі з квадратных і прастакутных труб вельмі трывалыя. Акрамя таго, іх адрознівае больш нізкая цана, так як полая форма памяншае колькасць выкарыстанага металу (у адрозненне ад арматуры і квадратных пруткоў). (Гл. Таксама артыкул гарачакачаных труб: асаблівасці.)
3. Профільныя вырабы маюць меншы вага ў параўнанні з полнотелые дэталямі.
4. Правільна падабраная прастакутная або квадратная дэталь можа выкарыстоўвацца для вырабу канструкцый вельмі складанай формы. Яна добра гнецца без дэфармацыі і лягчэй зварваецца з іншымі дэталямі.
5. Выраб мае доўгі тэрмін эксплуатацыі (асабліва тыя, якія выраблены з каляровых металаў).

Памер вырабы вызначаецца зыходзячы з задач, для якіх яно прызначана. Некаторыя разнавіднасці профільных труб вырабляецца з адмысловых марак сталі, здольных вытрымліваць агрэсіўныя ўмовы навакольнага асяроддзя. Такія дэталі выкарыстоўваюць для мантажу буравых вышак ў адкрытым моры і раёнах з вельмі нізкай тэмпературай паветра.

Звярніце ўвагу! Выкарыстанне металаканструкцый з прафіляваных дэталяў дазваляе значна знізіць колькасць выкарыстоўванага бетону і як следства, паменшыць вагу канструкцыі. Дзякуючы гэтаму можна хутка ўзводзіць вышынныя будынкі і ўладкоўваць менш масіўны падмурак для іх.

Разнавіднасці труб прастакутнага перасеку

нарматыўныя параметры

Сортамент труб прастакутнага перасеку па Дасце даволі разнастайны. Яны класіфікуюцца па розных крытэрах, што дазваляе больш свядома падыходзіць да выбару патрэбнай менавіта вам разнавіднасці.

Агульны ДАСТ на прафіляваныя трубы мае нумар 13663-86.

Згодна з гэтым дакументам вылучаецца некалькі тэхналогій, па якіх вырабляюць вырабы:

• горячедеформированные бясшвовыя;
• холоднодеформированные бясшвовыя;
• прафіляваныя электросварные;
• холоднодеформированные электросварные вырабы.

Асобна вылучаюцца наступныя стандарты, якія рэгламентуюць тэхнічныя характарыстыкі дэталяў:

• прастакутныя вырабы - па Дасце 8645-68;
• квадратныя - па Дасце 8639-82.

Прыведзеная вышэй інструкцыя прадугледжвае, што выпускаюцца мадэлі павінны мець наступныя параметры:

• шырыня боку квадратнай дэталі - ад 10 да 180 мм (ад 32 да 60), а таўшчыня сценкі ад 1 да 14 мм (ад 4 да 6);
• памеры прастакутнага вырабы павінны складаць 15х10 мм (28х25), а таўшчыня сценкі ад 1 да 12 мм.

Даўжыня выпускаемай прадукцыі залежыць ад спосабу іх вытворчасці. Больш падрабязна гэтыя параметры ўказаныя ў табліцы.

сфера прымянення

Асноўныя перавагі вырабаў у наяўнасці:

• высокая трываласць на выгіб;
• невялікі вага;
• добрая ўстойлівасць да розных нагрузак.

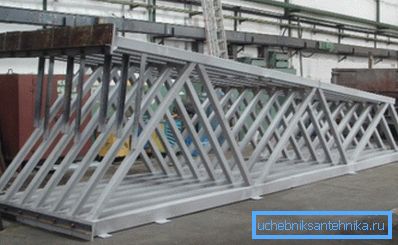

Дзякуючы гэтаму профільныя дэталі шырока распаўсюджаны ў многіх сферах прамысловасці. Вырабы бываюць розных памераў, ім можна надаваць практычна адвольную форму. Большасць складаных металаканструкцый вырабляецца менавіта з квадратнай або прастакутнай трубы.

Асноўная сфера прымянення разгляданага матэрыялу:

• будаўніцтва апорных канструкцый, якія маюць невялікі вага;
• канструяванне пляцовак рознага функцыянальнага прызначэння;
• ўстаноўка металічных апор і папярочных брусаў калянасці;
• стварэнне корабаў для пракладкі кабеляў і гэтак далей.

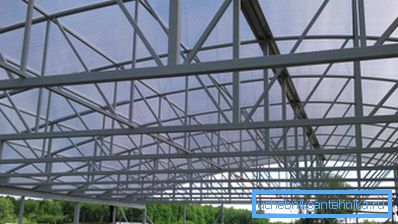

З разгляданай прадукцыі атрымліваюцца вельмі лёгкія і трывалыя каркасы. Таму гэты матэрыял шырока распаўсюджаны ў аўтамабільнай індустрыі, ён выкарыстоўваецца для вырабу рэкламных і іншых падобных канструкцый.

Вырабы з профільных элементаў ўтрымліваюць на 30-40% менш металу, што дазваляе выкарыстоўваць менш масіўныя падмуркі, яшчэ больш зніжаючы каштарысны кошт будаўніцтва.

Для злучэння дэталяў трубаправодаў звычайна выкарыстоўваецца:

• электразварка;
• шрубавае раздымных злучэнняў.

іншыя асаблівасці

Дзякуючы рэбрах калянасці, адукаваным чатырма кутамі прамавугольніка або квадрата, труба атрымліваецца вельмі трывалай, таму шырока выкарыстоўваецца ў будаўніцтве будынкаў. Яе невялікі вага і ўнутраная паражніну практычна не ўплывае на жорсткасць крывога ўчастка.

Гэта адбываецца дзякуючы таму, што пры згінанні асноўная нагрузка кладзецца на краю. Пры гэтым з-за адсутнасці асяродку, апошняя не схільная разбурэння і моцнай дэфармацыі. Асноўная задача - правільна падабраць перасек дэталі.

Яшчэ адзін немалаважны фактар ​​- эканамічнасць. Дзякуючы таму, што кошт прафіляваных труб прыкладна на чвэрць ніжэй, чым у звычайных вырабаў аналагічнага дыяметра, можна істотна зэканоміць на набыцці матэрыялаў для будаўніцтва. Тым больш што іх лягчэй транспартаваць, складаваць і мантаваць на гладкія паверхні.

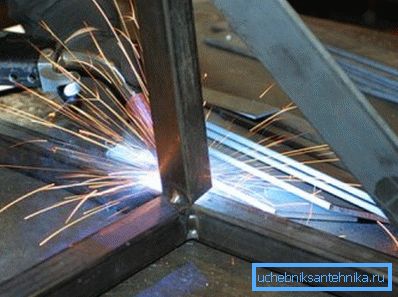

Злучэнне гэтых дэталяў адбываецца з дапамогай аўтаматычных і паўаўтаматычных зварачных апаратаў. Такі шво валодае падвышанай трываласцю, таму менавіта квадратныя і прастакутныя трубы выкарыстоўваюцца для стварэння складаных і масіўных металаканструкцый.

Савет! Набываючы трубы для будаўніцтва, абавязкова правярайце яго якасць. Вага трубы павінен дакладна адпавядаць параметрах, якія пазначаны ў ДАСТ.

выснову

Прастакутныя і квадратныя трубы - выдатны матэрыял, які шырока ўжываецца ў будаўнічай сферы. Выкарыстоўваючы іх, можна не толькі сканструяваць трывалыя і надзейныя будынкі, але і істотна знізіць каштарысны кошт работ. Больш падрабязна пра гэта можна даведацца з відэа ў гэтым артыкуле.
