Трубы з нержавеючай сталі - гармонія сілы і прыгажосці

Папулярнасць нержавеючых труб абгрунтавана заслужана. Сферы ўжывання гэтых вырабаў такія разнастайныя, што даводзіцца выбіраць адпаведныя параметры. ДАСТ на трубы з нержавеючай сталі можа стаць верным даведнікам ў гэтым пытанні.

Зносаўстойлівасць, фантастычная супраціўляльнасць неспрыяльнай знешняй асяроддзі і агрэсіўных рэчываў разам з устойлівасцю да механічных нагрузак робіць такія трубы амаль унікальнымі.

Кожнай трубе сваё месца

Антыкаразійныя трубы выкарыстоўваюцца для ўнутраных і знешніх трубаправодаў, ўзвядзення манументальных і лёгкіх канструкцый, у афармленні дызайнерскіх праектаў. У адпаведнасці з будучымі нагрузкамі, якія прыме на сябе збудаванне, выбіраецца адпаведны працоўны матэрыял.

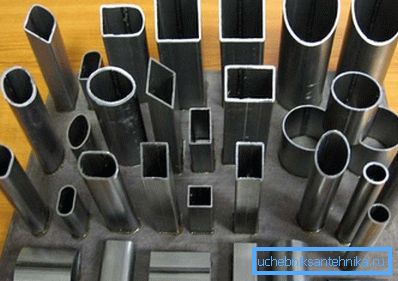

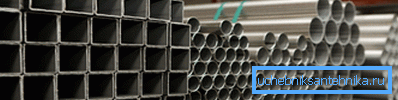

Сортамент труб з нержавеючай сталі змяшчае асноўную інфармацыю па ўсіх відах пракату (профільны трубаправод, з круглым сячэннем). У выпадку з профільным пракатам віды папярочнага перасеку адрозніваюцца разнастайнасцю, яно можа быць шматгранным, квадратным, прастакутным, сегментным і т. Д.

Форма перасеку і эксплуатацыя залежаць ад характару меркаваных нагрузак. Калі трубаправод, які транспартуе вадкасці, мае звыкла круглы перасек, то для апорных элементаў каркаса аптымальны варыянт - квадратнае ці прастакутны перасек.

разнавіднасці паверхняў

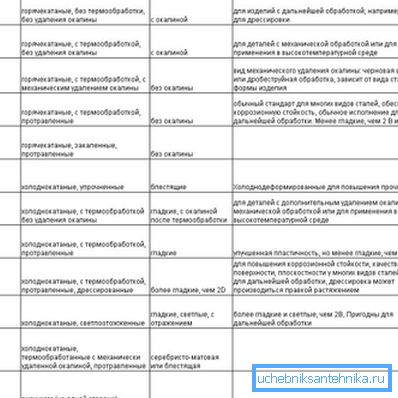

Паверхні з нержавеючага металу т адрозніваюцца адзін ад аднаго знешнім выглядам дзякуючы фінішнай апрацоўцы абразівамі або ў ходзе электрахімічнай рэакцыі. На выхадзе атрымліваюцца гладкія або шурпатыя, матавыя ці люстраныя, якія будуць ці схаванай часткай апорнай канструкцыі, або турнікетам.

Віды трубнага пракату

Тэхналагічны працэс вытворчасці бясшвовых труб прадугледжвае два варыянты.

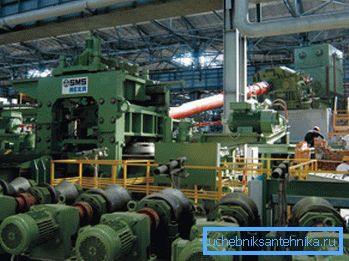

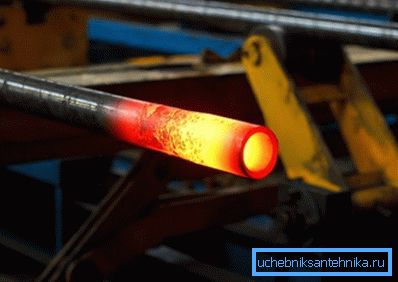

1. гарачы пракат - уключае ў сябе 2 асноўныя аперацыі: прагрэў круглай нарыхтоўкі да пластычнасці і апрацоўку яе на прашыўнымі табары. Атрыманая полая гільза абціскаецца, выцягваецца, вальцы. Гатовая прадукцыя ў адпаведнасці з таўшчынёй сценкі наразаецца па Дасце 9940 81 на фрагменты ад 300 мм мінімальнай кратнай даўжыні да 1,5-10 м немерной даўжыні.

1. Халодны і цёплы пракат выконваецца па падобнай тэхналогіі. Толькі пасля прашыўкі выраб астуджаецца вадой. Мінімальная даўжыня абмежаваная 300 мм, максімальная - 12,5м, мернасць можна ўдакладніць па Дасце 9941 81 у залежнасці ад таўшчыні сценкі

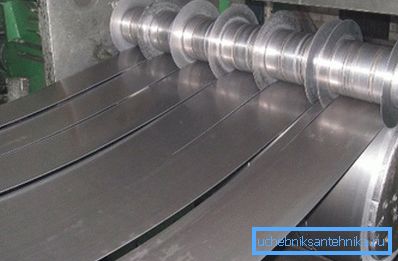

Для вырабу профільных трубаправодаў выкарыстоўваюцца ліставыя нарыхтоўкі. Яны наразаюцца і вальцы ў фармавальны постаці, змяняючы форму перасеку з круглага на квадратнае / прамавугольнае. Паралельна з гэтым праходзіць зварка шва.

Тэхнічныя характарыстыкі - візітоўка нержавеючых труб

Увогуле ДАСТ 9941 81 і 9940 81 салідарныя, прад'яўляючы асноўныя патрабаванні да сортамент круглага трубаправода ў пытаннях.

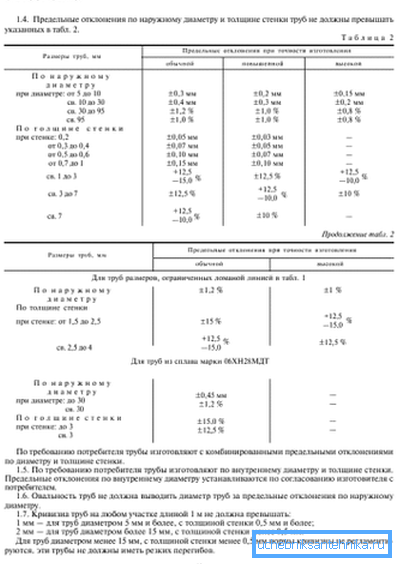

Па Дасце 9941 81 павінны выконвацца наступныя патрабаванні да халоднага і цёплага пракаце:

• гранічныя адхіленні па вонкавай дыяметры - ад 0,3 мм да 1%;
• адхіленне па таўшчыні сценкі - ад 0,05 мм да 10%;
• крывізна труб на 1-метровым участку - 1-2 мм;

• выкарыстання маркі сталі і якасць гатовага вырабы ў залежнасці ад гэтага.

Па Дасце 9940 81 выпускаецца бясшвоўны гарачы пракат. Вонкавы дыяметр такога трубаправода змяняецца ў дыяпазоне 57 - 325 мм.

Допускі адрозніваюцца ў залежнасці ад таўшчыні металу. Напрыклад, пры таўшчыні сценкі 8 - 20 мм велічыня гранічнага адхіленні складае ± 15%.

Якасць зварнога шва і дэфекты праводзяцца ў адпаведнасці з Дастам 11068-81. Асноўныя тэхнічныя патрабаванні для профільнага пракату вызначае ГОСТ 8639-82 - адхіленне ад прамога кута (± 1,5 °), крывулю (да 2 мм на 1 м), скручванне.

Звярніце ўвагу! Калі трэба даведацца тэарэтычны вага трубаправода, а Даста побач няма, можна скарыстацца простай формулай - вага 1 п / м = D * t * 0,025 кг, дзе D - вонкавы дыяметр (мм), t - таўшчыня сценкі (мм).

Віды і спосабы мантажу сістэм з нержавеючых труб

Сортамент вырабаў з антыкаразійнай сталі дазваляе ствараць канструкцыі рознага ўтылітарнага прызначэння. Мантаж труб з нержавеючай сталі з круглым перасекам выдатна падыходзіць для сістэм, якія транспартуюць вадкасці і газы, не ўступаючы з імі ў рэакцыю.

Профільныя трубы, наадварот, больш за ўсё дарэчныя ў архітэктурных канструкцыях, у якасці апор, агародж і т. Д. Рэбры калянасці дазваляюць вытрымліваць нагрузкі на скручванне, механічныя і вібрацыйныя.

Мантаж труб круглага перасеку

Трубаправодныя сістэмы з нержавеючага металапракату запатрабаваны ў харчовай, хімічнай і медыцынскай прамысловасці. Ўстойлівая паверхня не змяняе густ харчовых прадуктаў і не руйнуецца пад уздзеяннем атрутных вадкасцяў. Мантаж трубаправодаў з нержавеючай сталі залежыць ад умоў яго эксплуатацыі.

Неразъемные злучэння

Інструкцыя для такога тыпу стыкоўкі трубаправода выглядае проста - трэба проста злучыць трубы і зварыць / злітаваць / склеіць іх.

Вылучаю такія тыпы неразъёмных злучэнняў:

• зварка (усутыч і ў раструб) вырабляецца аргон-дуговой зваркай, швы зачышчаюцца кіслатой або абразівамі;
• пайка (цвёрдая і мяккая);
• склейванне (анаэробнымі, цианакрилатными клеямі).

раздымныя злучэнні

Найбольш зручны спосаб злучэння, такі тып стыку лёгка можна зрабіць сваімі рукамі:

• цанговых;
• рэзьбавыя;
• муфтовые;
• абціскных;
• Штуцерные.

Дыяптрый - погляд у сутнасць

У харчовай прамысловасці прынята абсталяваць трубаправоды дыёптрый (шкляныя акенцы) - прыборамі, якія дазваляюць назіраць тое, што адбываецца ў самым трубаправодзе. У гэтых прыборах часцей за ўсё маюць патрэбу малочныя і кандытарскія прадпрыемствы.

Дыяптрый трубны з ​​нержавеючай сталі прадстаўлены двума мадэлямі - трубавай і гаечныя (двайны ілюмінатар), кожная з якіх мае свае перавагі.

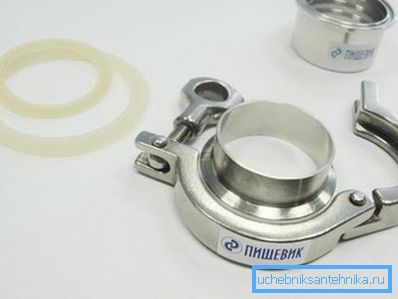

1. У трубнага кут агляду 360 °, быстросъемное Clamp-злучэнне назіральнага шкла.

1. Гаечны мае падсвятленне ўнутранай прасторы, шкло вытрымлівае перапад тэмпературы з 230 ° да 20 ° C на працягу хвіліны. Спосаб злучэння зварка.

Канструкцыі з профільных трубаправодаў

Мантаж труб з нержавеючай сталі прамавугольнага і квадратнага сячэння ўжываецца пры ўзвядзенні металаканструкцый рознага роду - каркас супермаркета, шкілет падмурка, апоры. Вызначальным фактарам тут будзе таўшчыня сценак профілю.

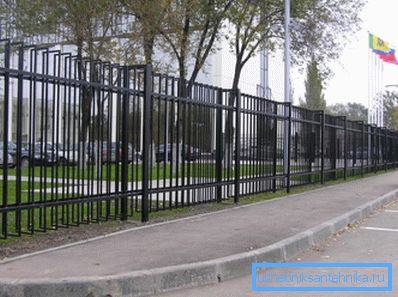

Больш лёгкі трубаправод як нельга лепш падыходзяць для навесаў, парэнчаў, рэкламных шчытоў, каркасаў мэблі і элементаў дэкору. Спосабы злучэння таксама вар'іруюцца ад зваркі і склейвання да прымянення фітынгаў.

У завяршэнне

Супрацьстаянне агрэсіўным хімічных уздзеянняў, механічная трываласць і прэзентабельны выгляд - тры кіты, на якіх грунтуецца папулярнасць пракату з нержавейкі. Магістральны трубаправод або вадавод ў кватэры, якая нясе канструкцыя ці фрагмент мэблі - кошт адступае на другі план, калі справа тычыцца даўгавечнасці і бяспекі.

На відэа ў гэтым артыкуле разгледжаны працэс вытворчасці труб з нержавейкі.
