Цагляная труба для коміна: разбіраемся ў тэхналогіі

18-04-2018
Трубы

Нягледзячы на ​​тэхнічны прагрэс, без коміна не абыходзіцца пакуль ніводная печ, кацёл або камін, дзе палівам служаць вугаль, дровы ці газ. Так, яны сталі складанымі па сваёй канструкцыі, што дазваляе ім не баяцца карозіі, кандэнсату і супрацьстаяць сажевым адкладаў. Дадзены артыкул будзе распавядаць пра тое, як вырабляецца звычайная цагляная труба для коміна, якая знаёмая ўсім з ранняга дзяцінства.

Будаўнічы бум на катэджнае будаўніцтва ахапіў літаральна ўсю краіну, адначасова з гэтым зноў адродзіцца цікавасць да камінам і печаў. Шматлікія імкнуцца прайграць у дамах ацяпляльныя прыборы па старых канонаў, хоць сёння гэта зрабіць даволі складана.

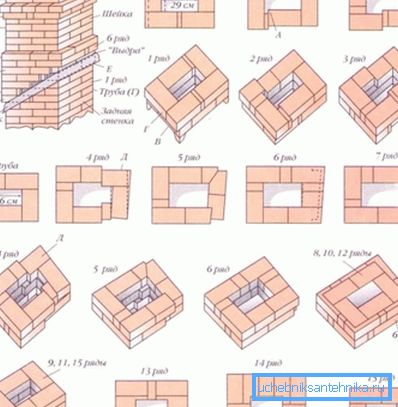

Самастойная мур печкавай трубы з цэглы

На жаль, але не так часта сёння можна знайсці таго, хто зможа зрабіць печкавыя трубы з кирпича.Поэтому зараз будзе расказана пра тое, як самастойна зрабіць такі комін ва ўласным доме, кошт якога не ударыць па сямейным бюджэце.

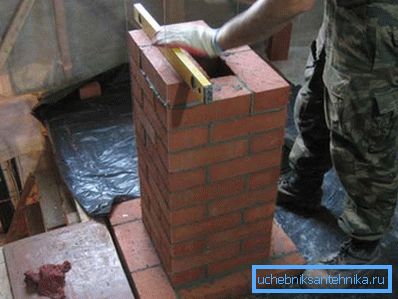

Мур стояка коміна ў паддашкавай прасторы

прылада

Перад пачаткам любой справы неабходна даведацца ў агульных рысах пра тое, з чым нам трэба будзе мець справу. У нашым выпадку, з якіх элементаў павінна складацца труба для цаглянага печы. Адразу варта сказаць, што не зусім дакладна лічыць, што дастаткова проста скласці прастакутную трубу.

насадная труба Канструкцыя размешчана ў самым пачатку і усталёўваецца прама на печы. Можа быць абсталявана засаўкай, складаецца з 5-6 шэрагаў.
шыйка распушку Пашырэнне вырабляецца такім чынам, каб не змянілася перасек асноўнага канала коміна.
Разделка або распушку Выкладваецца сваімі рукамі ў некалькі шэрагаў. Яна дазваляе пашырыць вонкавую частку трубы.
стояк Фарміруецца ў паддашкавым памяшканні і звычайна гэта прамалінейная частка коміна, якая падыходзіць да даху.
выдра Пашырэнне на трубе з усіх бакоў ад 100 мм. Так вы зможаце абараніць паддашкавае прастору ад дажджу і снегу, якія могуць пракрасціся туды скрозь шчыліны. Калі яе не зрабіць, вільгаць паступова разбурыць апорныя канструкцыі даху.
шыйка трубы Размешчана вышэй выдры і ўяўляе сабой роўны ўчастак.
агаловак коміна Пашыраная вонкавая мур. Для абароны ўнутранай часткі коміна на яго можна ўсталяваць металічны каўпак, альбо флюгаркі. Вы можаце істотна павялічыць цягу ў трубе, калі правільна іх падбярэце.

Рада: мур цаглянай трубы вядзецца з такім разлікам, каб па ўсёй яе даўжыні ўнутраны дыяметр быў аднолькавым.

Як правільна зрабіць пераход з цаглянай трубы на сэндвіч

працэс мура

Пасля таго, як мы даведаліся асноўныя часткі нашай будучай канструкцыі, пара пачынаць асноўную частку працы. Папярэдне падрыхтуйце для яе ўсе неабходныя прылады і матэрыялы.

чарцёж

Сёння будзем разбіраць стандартны варыянт коміна, хоць існуе і досыць іншых варыянтаў. Але, у гэтым выпадку ён падыходзіць не толькі для печы, а і для каміна. Калі вы ўсталюеце ўнутр металічную трубу з адмысловага сплава, ён лёгка ператварыцца ў комін для катла, які выкарыстоўвае газ для працы.

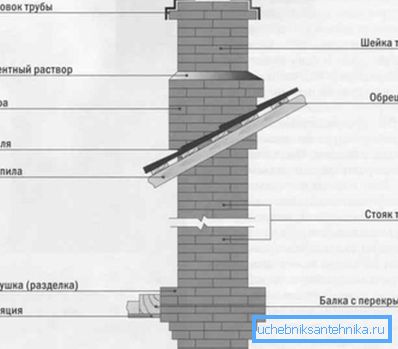

На фота - схема стандартнага цаглянага коміна

Рада: выдру і распушку можна класці і па-іншаму, гэта будзе залежаць ад кута пахілу даху і размяшчэння коміна адносна апошняй.

Не забывайце, што таўшчыня швоў у муры напрамую ўплывае на памер канала.

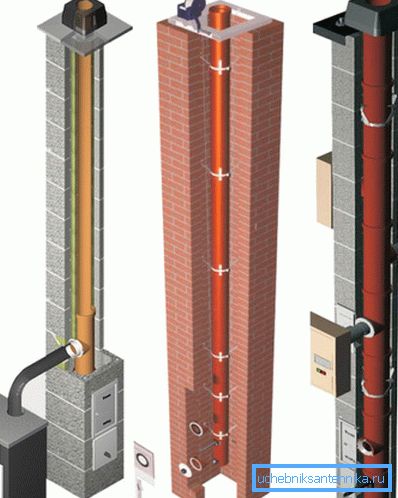

Як выконваецца комін для газавага катла з цэглы

Пачынайце мур з назойліва трубы, строга выконваючы цагляны перавязку. Яна не павінна даходзіць да перакрыцця прыкладна 5-6 шэрагаў. (Гл. Таксама артыкул Труба для буржуйкі: асаблівасці.)

Сфармуйце этап і стояк

Выканайце шыйку распушку (раздзелкі).

Інструкцыя ніжэй падкажа, як гэта зрабіць правільна:

  1. Выкарыстоўвайце для стварэння дымавога канала 5 цэглы, яго ўнутраны памер складзе 270х140 мм, вонкавы 450х590 мм, дзякуючы устаўкам паловак і четвертинок цэглы.

Рада: ўстаўце ўнутр канала цагляныя пласціны, каб выканаць яго габарытныя памеры.

  1. Трэці шэраг мура павінен быць памерамі 650х510 мм. Ён таксама павінен мець ўнутры цагляныя пласціны, іх таўшчыня прыкладна 60 мм. Калі паглядзіце знутры, заўважыце, што разделка стала набываць неабходную форму.
  2. Памер наступнага шэрагу - 710х570 мм, ўнутры яго варта ўставіць цэглу таўшчынёй да 100 мм.
  3. Выкладзеце 5-й і 6-й шэрагі цэлым цэглай, не забываючы строга выконваць перавязку.

Савет: калі неабходна, вы можаце зрабіць разробліванне вышэй, праклаўшы яшчэ адзін шэраг пад ніжэйлеглую мур.

Зрабіце у даху адтуліну, каб можна было ў яго вывесці стояк вонкі. Правядзіце яго праз дах. Астатняя праца праводзіцца непасрэдна на даху.

Тут варта працягнуць мур стояка, уважліва назіраючы за перавязкай кирпичей.Его варта зрабіць вышэй даху на 1-2 цаглянага шэрагу.

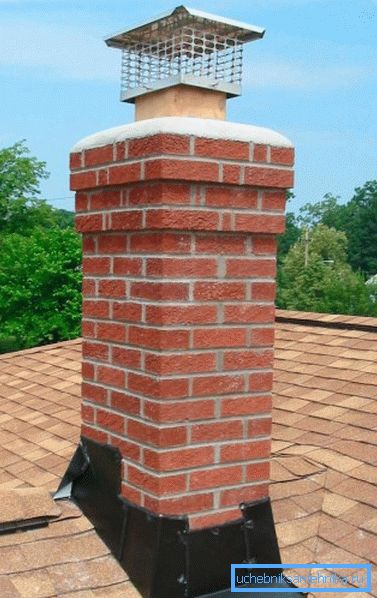

Труба з цэглы для катла на газе

выдра

Вам спатрэбіцца выкласці дзевяць шэрагаў, пры гэтым кожны наступны па вонкавай дыяметры павінен быць на чвэрць больш папярэдняга.

Не забывайце падчас працы аб захаванні ўнутраных памераў дымавога канала, г.зн. падбірайце цагляныя пласціны такім чынам, каб ён не звужаецца і ня пашыраўся.

  1. Пасля мура першых двух шэрагаў ў вас атрымаецца пярэдні выступ, па краях памер не зменіцца.
  2. У 3-ім вылучыце цэглу, павялічыўшы шырыню выдры, плаўна заводзячы пярэдні выступ па баках канструкцыі.
  3. У 4-ым шэрагу павялічце даўжыню бакавых выступаў.
  4. 5-й і 6-й шэрагі павінны ў выніку перакрыць зазор паміж дахам і комінам з дапамогай павелічэння даўжыні бакавых выступаў.
  5. 7-й шэраг - завяршэнне мура бакавых выступаў.
  6. 8-й і 9-й шэраг - мур чацвёртага выступа.Не забывайце аб перавязцы цаглянага мура і правільна падбірайце пласціны з цэглы для дымавога канала.

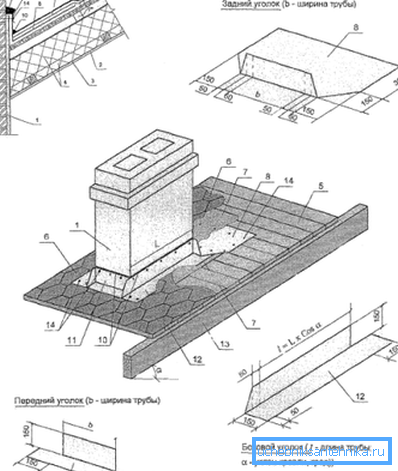

Прымыканне даху да цаглянай трубе з дапамогай металічных куткоў

Мур шыйкі і оголовка

10-й шэраг прызначаны для фарміравання шыйкі коміна. Яе памер ляжыць у прамой залежнасці ад яго вышыні.

Рада: не забывайце выконваць усе патрабаванні і нормы па прыладзе вышыні трубы над дахам, так як гэтага напрамую ўплывае на працаздольнасць каміна і печы.

Зрабіце агаловак, пасля сфармавання шыйкі. Праца нічым не адрозніваецца ад мура распушку, таму адмысловай працы для вас не складзе. Пасля гэтага падбярыце і ўсталюйце на яго каўпак, альбо флюгаркі.

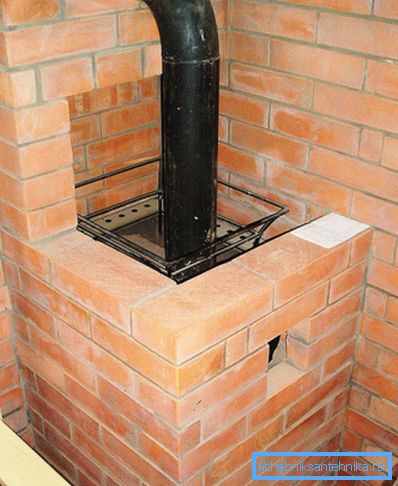

Выснова ў цагляную трубу для металічнай печы

выснову

Адвод адпрацаваўшых газаў з печаў, камінаў або катлоў з'яўляецца важным этапам у забеспячэнні дома цяплом. У дадзеным выпадку варта кіравацца патрабаваннямі і нормамі, каб забяспечыць бяспечнае ўзаемадзеянне з ацяпляльным прыборам. (СМ. Таксама артыкул Каналізацыя ў катэджы: асаблівасці.)

У дадзеным артыкуле быў разгледжаны стандартны цагляны комін, які можна сустрэць сёння ў шматлікіх прыватных катэджах. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
