Цалевая труба - пераклад у метрычную сістэму вылічэння

Для многіх людзей звыклей і радней метрычная, а не цалевая сістэма злічэння. Вядома, перавесці сантыметры ў цалі не так ужо і складана, але ў выпадку з пазначэннямі памераў труб, ёсць нямала тонкасцяў. З-за гэтага многія пачаткоўцы сантэхнікі адкрыта «плаваюць» пры выбары, і могуць дапусціць сур'ёзную памылку.

замер лінейкай

Што такое трубны цаля?

Найважнейшым параметрам з'яўляецца ўнутраны дыяметр, хоць часцей пры выбары выкарыстоўваюць умоўны дыяметр (Ду), прасцей кажучы, велічыню прасвету. Менавіта ад яго залежыць прапускная здольнасць.

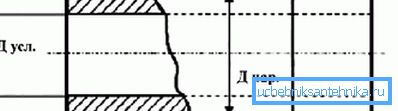

Абазначэнне асноўных памераў

Звычайны цаля раўняецца 25,4 мм, але ў сантэхнічнай вобласці гэта правіла, на першы погляд, не працуе. Напрыклад, вонкавы дыяметр цалевай трубы ў мм складае 33,5 мм (значэнне прыведзена для ВГП трубаправода). Звычайны чалавек у такой сітуацыі можа падумаць, што ў яго разлікі закралася памылка.

Уся справа ў тым, што арыентавацца трэба не па вонкавым, а па Двн, але і ў гэтым выпадку дакладнага адпаведнасці 25,4 мм няма. Так, вадаправоднага цаля адпавядае Ду 25,0 мм, а што тычыцца Двн, то тут роскід можа быць яшчэ больш. Інструкцыя па выкананні будаўнічых работ наўрад ці згадвае пра складанасці перакладу адзінак вымярэння, таму можна лёгка памыліцца.

Абагульненыя дадзеныя для перакладу цаляў у міліметры

Так, для лёгкай ВГП трубы Двн складзе 27,9 мм, для звычайнай - 26,4, а для узмоцненай - 25,5, прычына такога роскіду заключаецца ў таўшчыні сценкі. Калі ў такой сітуацыі чалавек будзе арыентавацца на РН, то, хутчэй за ўсё, спыніцца на варыянце 26,8 мм, а гэты памер ўжо адпавядае? цалі, кошт такой памылкі можа быць значнай.

Звярніце ўвагу! Нават нязначная на першы погляд памылка ў меншы бок моцна ўплывае на прапускную здольнасць і ціск у сістэме. Гэта можа негатыўна адбіцца на яе даўгавечнасці.

Памеры труб з розных матэрыялаў

Пераклад цалевых труб у метрычныя асабліва важны пры працы з рознымі матэрыяламі. Напрыклад, калі неабходна злучыць ўчастак металічнага і пластыкавага трубаправода. У такім выпадку трэба ўлічваць не толькі Двн, але і РН. У адваротным выпадку герметычнасць злучэння труб не будзе дасягнута.

сталёвыя трубы

Пры працы з імі значэнне мае яшчэ і спосаб вытворчасці, ад гэтага залежаць тыпапамеры. Так, дыяпазон тыпаразмераў ВГП (ДАСТ 3262-75) знаходзіцца ў велічыні ад 6 да 150 мм (маецца на ўвазе Ду).

Пры гэтым таўшчыня матэрыялу змяняецца ў залежнасці ад варыянту выканання

  • у лёгкага ВГП трубаправода таўшчыня змяняецца ў дыяпазоне 1,8 - 4,0 мм. Адпаведна, унутраны дыяметр цалевай трубы складзе 25 мм, а вонкавы у гэтым прыкладзе - 33,5 мм;
  • для звычайнага варыянту выканання сценка можа мець таўшчыню 2,0 - 4,5 мм;
  • ўзмоцнены варыянт валодае яшчэ большай таўшчынёй (2,5 - 5,5 мм).
Метрычныя памеры ВГП трубаправода

Вылучыць можна і такія віды трубаправодаў як:

  • Электросварные (ДАСТ 10704-91). Адрозніваецца ад ВГП некалькі меншым РН пры роўнай Ду. Напрыклад, памеры полдюймовой трубы будуць роўныя: Ду - 15, а РН - 20 мм (у ВГП гэты параметр роўны 21,3 мм);
Тыпапамеры электросварные трубаправода
  • Бясшвоўны (прадукцыя гарачага пракату, ГОСТ 8372-78). Па памерах не адрозніваецца ад электросварные, максімальны дыяметр складае 1200 мм.

Відаць, што нават пры малым дыяметры, РН можа даволі моцна адрознівацца. У прыкладзе нават полдюймовая труба ў мм дае розніцу ў РН 1,3 мм пры параўнанні ВГП і бясшвоўнага трубаправода.

пластыкавы трубаправод

Пры мантажы вадаправода і ацяпляльнай сістэмы сваімі рукамі даволі часта выкарыстоўваецца поліпрапілен. Асноўная складанасць у гэтым выпадку складаецца ў тым, каб ўлічыць розную таўшчыню сценкі ў залежнасці ад прызначэння сістэмы. (Гл. Таксама артыкул Трубы для вадаправода ў кватэры: асаблівасці.)

Напрыклад, для халоднага вадаправода можна выкарыстоўваць PN10, мінімальная таўшчыня сценкі ў такім выпадку складзе 1,9 мм для РН 20. А вось PN20 і PN25 можна ўжываць і для падачы гарачай вады, таму таўшчыня сценкі павялічваецца да 3,4 мм для таго ж тыпаразмеру .

Памеры ПП трубаправода PN25

Пры падборы канкрэтнага тыпаразмеру важна не блытаць Ду (асераднёнае значэнне прасвету) і рэальны ўнутраны памер, які адрозніваецца ў залежнасці ад шырыні сценкі. Зручней разгледзець гэтую тонкасць на канкрэтным прыкладзе.

Памеры цалевых труб у мм выглядаюць так: Ду - 25, а РН - 32 мм, цяпер вызначым значэнне Двн для кожнага класа:

  • для PN10 пры сценцы 3,0, Двн складзе 26,0 мм;
тыпапамеры PN20
  • а вось для PN20 Двн паменшыцца да 21,2 мм.

Звярніце ўвагу! Такія разыходжанні ў значэннях Двн, у прынцыпе, не асоба важныя, калі сістэма мантуецца «з нуля» і ўсе элементы купляюцца адразу. Значна важней улічваць гэта пры неабходнасці стыкоўкі труб з розных матэрыялаў, напрыклад, сталі і поліпрапілена.

Металлопластик

У апошнія гады гэты матэрыял некалькі страціў прыхільнікаў, але, нягледзячы на ​​гэта, да гэтага часу выкарыстоўваецца. Як і ў выпадку з полипропиленом арыентавацца трэба выключна на вонкавы дыяметр (РН).

Характарыстыкі металлопластіковых трубаправода

Напрыклад, дыяметр полдюймовой трубы па дадзеных вытворцаў складае 16 мм. Для таго каб вызначыць ўнутраны памер, трэба ведаць таўшчыню сценкі (у гэтым прыкладзе яна складае 2,0 мм), такім чынам Двн складзе 12,0 мм.

медзь

У выпадку з меддзю ўсё даволі проста, хоць пытанне пры перакладзе велічынь, гэта колькі будзе ў міліметрах, застаецца папулярным.

Запомніць трэба некалькі правілаў маркіроўкі:

  • Памеры цалевай трубы выкарыстоўваюцца выключна для абазначэння вонкавых памераў;
На фота - медны трубаправод рознага дыяметра
  • Калі ж фармат запісу выкарыстоўваецца некалькі іншы, напрыклад, 14/1 або 14/12, то гэтыя памеры ўжо пазначаны ў міліметрах. Першы варыянт пазначае РН і шырыню сценкі, а другі - значэння дыяметраў. Больш падрабязна з тыпаразмераў можна азнаёміцца ​​ў ДАСТ 617-2006.

Звярніце ўвагу! Пры стыкоўцы элементаў з розных матэрыялаў сапраўды падабраць іх памеры наўрад ці ўдасца. Для забеспячэння герметычнага злучэння, як правіла, выкарыстоўваюцца адмысловыя перахаднікі, якія ўлічваюць пераход з метрычных на цалевыя памеры.

падвядзенне вынікаў

Сустракаюцца сцвярджэнні аб тым, што сантэхнічны цаля - гэта «адмысловая» адзінка вымярэння, выдатная ад звыклых 25,4 мм. На самай справе гэта не так, а асноўная блытаніна ўзнікае ад таго, што людзі не ведаюць, у якіх выпадках пазначаецца вонкавы, а ў якіх - Двн.

Ня дадае яснасці і паняцце Ду, якое трохі адрозніваецца ад цалёвага эквіваленту. Прыведзеныя ў артыкуле прыклады перакладу велічынь дазволяць разабрацца ў гэтым адносна простым пытанні.

На відэа ў гэтым артыкуле паказаны прыклад злучэння труб з розных матэрыялаў.
