Цеплавая ізаляцыя труб: барацьба з прамярзаннем і эканомія

Цеплавая ізаляцыя трубаправодаў цеплавых сетак, а таксама сістэм водазабеспячэння і водаадвядзення з'яўляецца практычна абавязковай. Звязана гэта з тым, што пры руху па трубах іх змесціва можа альбо падвяргацца ўздзеянню нізкіх тэмператур (ёсць рызыка замярзання), альбо губляць цеплавую энергію.

Каб пазбегнуць гэтага, спецыялісты ўжываюць самыя розныя метады, найбольш папулярныя з якіх і будуць разгледжаныя ў нашым артыкуле.

асновы ўцяплення

Неабходнасць выканання работ

Усе мерапрыемствы па ўцяпленні трубаправодаў ажыццяўляюцца з адной вызначанай мэтай - знізіць уплыў знешніх фактараў на змесціва труб.

Аднак у залежнасці ад сітуацыі нюансы могуць адрознівацца:

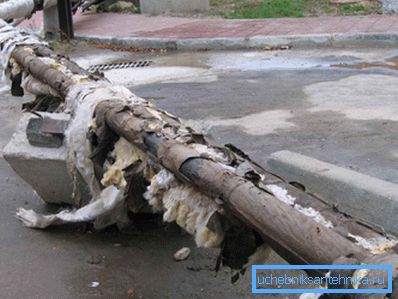

• Калі мы гаворым пра ацяпленне і гарачым водазабеспячэнні, то тут трэба мінімізаваць страты энергіі пры транспарціроўцы цепланосбіта. Пакуль гарачая вада дойдзе па трубаправодзе ад кацельні да хаты (асабліва ў зімовы час), яна паспее астыць прыкладна на 10-15⁰С. Адпаведна, фінансавыя страты будуць таксама немалымі.

• Акрамя таго, цеплаізаляцыя труб з гарачай вадой, якія праходзяць у жылых і вытворчых памяшканнях, таксама важная. Яна мантуецца для таго, каб зберагчы людзей ад апёкаў пры кантакце з нагрэтымі сценкамі камунікацыйных контураў.
• З халоднай вадой і сістэмай каналізацыі мы маем праблему некалькі іншага характару. Пры зніжэнні тэмпературы атмасфернага паветра ўзрастае рызыка замярзання вадкасці ў трубах, што на ранніх этапах прыводзіць да паслаблення напору, а затым і да поўнай закаркаванні.

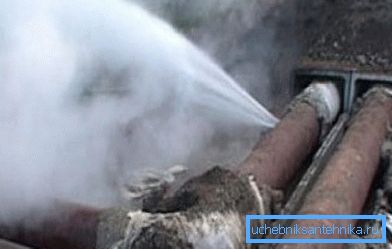

• Пры спробе скарыстацца сістэмай, у якой ўтварыўся ледзяны затор, можа адбыцца парыў трубы з усімі вынікаючымі (у прамым і пераносным сэнсе) наступствамі.

Уласна, менавіта для вырашэння гэтых трох праблем і выкарыстоўваюцца апісаныя ніжэй методыкі.

Падыходы да вырашэння задачы

Абараніць трубаправоды ад перападаў тэмпературы і знешніх уздзеянняў можна некалькімі спосабамі:

• Па-першае, каналізацыйныя трубаправоды (фекальныя і ліўневая каналізацыя), а таксама вадаправод можна абсталяваць сістэмамі актыўнага абагравання. Такія сістэмы ўяўляюць сабой награвальныя кабелі, якія альбо мацуюцца па-над трубы, альбо заводзяцца ў яе прасвет і падключаюцца да электрасеткі.

Звярніце ўвагу! Пры пастаянным выкарыстанні інструкцыя рэкамендуе ўжываць самарэгулявальная драты, якія не пераграваюцца і ня перагараюць, паколькі аўтаматычна адключаюцца пры залішнім нагрэве.

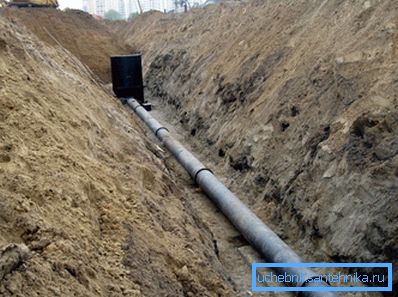

• Па-другое, можна пракласці трубы такім чынам, каб яны мінімальна кантактавалі з нізкімі тэмпературамі. Звычайна для гэтага ўсе камунікацыі заглыбляюць у грунт ніжэй за ўзровень яго прамярзання.

• Таксама да гэтай групы метадаў можна аднесці пракладку трубаправодаў у падземных закрытых латках: сістэма знаходзіцца ў адносна ізаляванай паветранай камеры, паветра ў якой астывае значна больш павольна.
• Аднак магчымасць «схаваць» трубу пад зямлю ёсць далёка не заўсёды. Менавіта таму ў пераважнай большасці выпадкаў выкарыстоўваецца цеплаізаляцыйнай контур з сітаватых матэрыялаў. Гэты абрыс выконвае функцыю буфернай зоны, перашкаджаючы цепластрат гарачай вадкасці і абараняючы халодную ваду і сцёкі ад замярзання.

Менавіта гэтай методыцы мы і прысвяцім наш падрабязны агляд.

нарматыўнае ўрэгуляванне

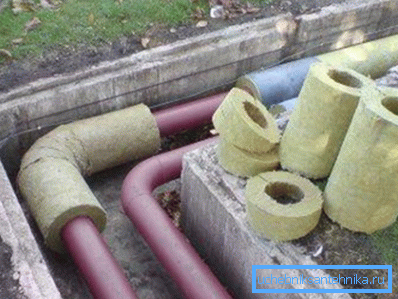

Асноватворным дакументам, які рэгулюе матэрыялы і метады, якія выкарыстоўваюцца пры цеплавой ізаляцыі розных камунікацый, з'яўляецца БНіП 2.04.14-88. У гэтым нарматыве сабрана інфармацыя аб тэхналогіі ўцяплення, а таксама асноўныя патрабаванні, якія вылучаюцца да ахоўным контурах.

Калі аналізаваць асноўныя палажэнні гэтага дакумента, то БНіП на цеплавую ізаляцыю абсталявання і трубаправодаў змяшчае такія рэкамендацыі:

• Уцяпленне павінна быць абавязковай складнікам любой сістэмы, па-за залежнасці ад тэмпературы цепланосбіта.
• Для абсталявання цеплаізаляцыйнага пласта могуць выкарыстоўвацца як гатовыя (ніжэй мы раскажам пра асаблівасці сістэм «труба ў трубе»), так і зборныя канструкцыі.
• Пры ўладкаванні ўцяплення неабходна абавязкова прадугледзець абарону металічных частак ад карозіі, паколькі ў гэтым выпадку іржа будзе распаўсюджвацца значна хутчэй.

• Аптымальнай з'яўляецца шматслаёвая канструкцыя контуру, якая ўключае ў сябе сам ўцяпляльнік, зафіксаваны з дапамогай крапежных элементаў, параізаляцыю і ахоўны пласт з металу, шчыльнага палімера або нятканага палатна. Таксама ў шэрагу выпадкаў прадугледжваецца мантаж армавальнага контуру, асноўнай задачай якога з'яўляецца абарона порыстых матэрыялаў ад сминания і прадухіленне дэфармацый самай трубы.

Таксама ў дакуменце прыводзяцца формулы, па якіх ажыццяўляецца разлік таўшчыні кожнага пласта. Дадзеныя аб мінімальна дапушчальнай магутнасці (па БНіП) цеплаізаляцыйнага контуру мы сабралі ў табліцы ніжэй:

Трэба адзначыць, што асноўная частка выкладзеных у стандарце патрабаванняў датычыцца ўладкавання цеплавых сетак вялікай магутнасці, а таксама магістральных вадаправодаў і каналізацыйных труб. Але нават у тым выпадку, калі вы выконваеце ўладкаванне сістэмы водазабеспячэння або каналізацыі сваімі рукамі, варта азнаёміцца ​​з гэтым дакументам і па магчымасці выкарыстоўваць прыведзеныя ў ім дадзеныя пры праектоўцы і мантажы.

Агляд матэрыялаў

палімерныя матэрыялы

Кажучы аб матэрыялах, якія задзейнічаюцца для зніжэння цепластрат, у першую чаргу мы звычайна ўспамінаем аб успененых палімерах. Гэта цалкам разумна, паколькі асартымент такіх вырабаў вельмі шырокі, і таму падабраць разнавіднасць, максімальна прыдатную для нашай сітуацыі, працы не складзе.

Увагі заслугоўваюць у першую чаргу такія склады:

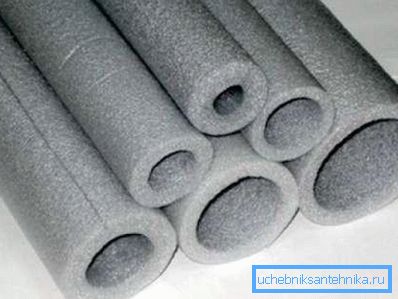

• Пенополиэтилен. Для гэтай ізаляцыі характэрная высокая сітаватасць, малая шчыльнасць і адносна невялікая механічная трываласць. Звычайна Пенополиэтиленовая трубавая ізаляцыя вырабляецца ў форме даўгаватых цыліндраў з разрэзам, што дазваляе хутка ажыццяўляць мантаж нават без асаблівых навыкаў. Да мінусаў ППЭ-ізаляцыі звычайна адносяць хуткі знос прычыны механічных пашкоджанняў і малую тэрмаўстойлівасць.

Звярніце ўвагу! Каб палегчыць ўстаноўку кажухоў і прадухіліць зніманне матэрыял варта выбіраць мадэлі, дыяметр якіх адпавядае дыяметру трубы.

• Пенаполістырол. Валодае малой эластычнасцю і значнай трываласцю, таму вырабляецца ў форме «шкарлупіны» з некалькіх сегментаў. Для злучэння дэталяў паміж сабой на іх краях робяцца замкі з шыпамі і пазамі, што дазваляе абыйсціся без крапяжу і пазбавіцца ад «масткоў холаду». Каштуе даражэй пенополиэтилена, але і служыць у разы даўжэй.

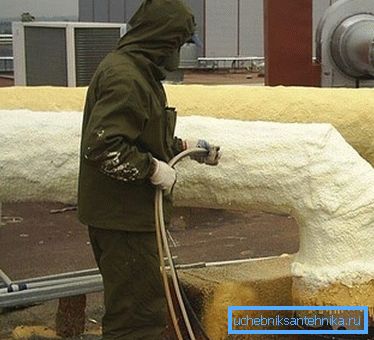

• Пенаполіурэтану. Звычайна выкарыстоўваецца для вытворчасці прадусталяванай цеплаізаляцыі, але можа прымяняцца і ў побыце. Выпускаецца ў выглядзе «шкарлупін» з двух ці чатырох сегментаў, а таксама ў выглядзе цеплаізаляцыйнай пены. Распыленне паліурэтана дазваляе забяспечыць эфектыўнае уцяпленне камунікацый самай складанай формы, пры гэтым атрыманая абалонка адрозніваецца герметычнасцю.

Савет! Каб поліурэтанавая пена пасля полімерызацыі не разбуралася пад уздзеяннем ультрафіялету, яе пакрываюць або фарбай, альбо нятканым палатном. Пры выбары матэрыялу вельмі важна сачыць, каб ён валодаў дастатковай парапранікальнасцю.

кудзелістыя матэрыялы

Не менш (а ў шэрагу выпадкаў - і больш) папулярнымі, чым палімерныя ўцяпляльнікі, з'яўляюцца ізаляцыйныя матэрыялы на аснове мінеральнай ваты і яе вытворных.

Для іх характэрны такія перавагі:

• Малы каэфіцыент цеплаправоднасці, які забяспечваецца за кошт унікальнай ўнутранай структуры, адукаванай мноствам валокнаў.
• Значная ўстойлівасць да ўздзеяння знешніх фактараў, а менавіта да нагрэву, трапленню кіслот, шчолачаў, алеяў і г.д.

Звярніце ўвагу! Дадатковы плюс складаецца ў тым, што мінералаватнай абалонку не пашкоджваюць грызуны.

• Здольнасць падтрымліваць форму без устаноўкі дадатковага каркаса.
• Ўмераная цана.

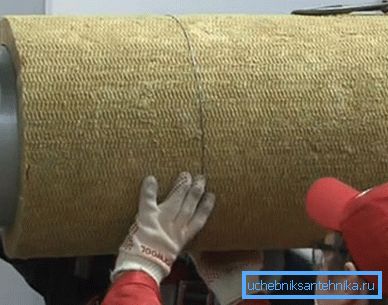

У той жа час неабходна адзначыць, што пры мантажы такіх цеплаізаляцыйных контураў варта сачыць за тым, каб матэрыял не сціскаўся і быў надзейна абаронены ад намакання, так як гэтыя ўздзеяння могуць істотна знізіць эфектыўнасць яго працы.

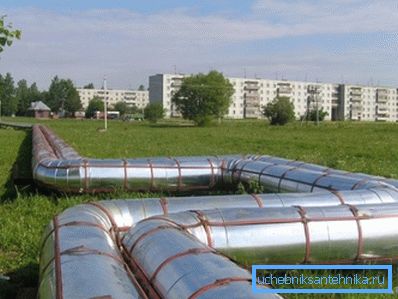

І мінералаватных, і палімерныя ўцяпляюць кажухі часта забяспечваюць металізаваным пакрыццём з алюмініевай або сталёвы фальгі рознай таўшчыні. Гэта пакрыццё выступае ў якасці цеплавога экрана, адлюстроўваючы інфрачырвонае выпраменьванне і зніжаючы рассейванне цяпла ў атмасферу.

Канструкцыі высокай шчыльнасці

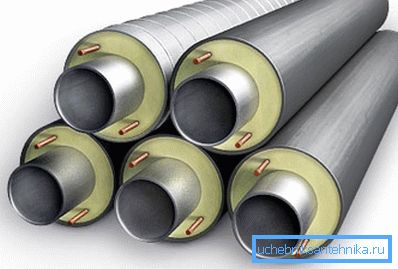

Нарэшце, асобную групу складаюць Папярэдне ізаляваныя трубы для цеплавых сетак (сістэма «труба ў трубе»). Яны пастаўляюцца з ужо змантаваным цеплазахоўваючых кажухом, і задача майстры складаецца толькі ў злучэнні ўсіх дэталяў у адзіную сістэму.

Асноўнымі кампанентамі канструкцыі такіх трубаправодаў з'яўляюцца:

• Аснова - металічная або палімерная труба. Выступае ў якасці апорнага элемента для ўсёй сістэмы, можа быць выраблена як па бясшвоўнай тэхналогіі, так і метадам зварвання.
• Цеплаізаляцыйны пласт, які часцей за ўсё вырабляецца з успененага паліурэтана (ППУ). Як правіла, наносіцца на трубу па заліўной тэхналогіі шляхам запаўнення спецыяльнай апалубкі расплаўленай масай.
• Ахоўны кажух. Выконваецца з поліэтылену (трубы ППУ ПЭ) або ацынкаванай сталі (ППУ ОЦ). Першая разнавіднасць прызначаецца для кладкі ў тоўшчы грунту па бесканальнай тэхналогіі, другая - для размяшчэння на адкрытым паветры.
• Акрамя таго, у тоўшчу пенополиуретанового ўцяпляльніка часта закладваюць драты дыстанцыйнага кантролю - медныя праваднікі, якія дазваляюць вызначаць стан усёй трубы і выразна лакалізо ўчасткі, на якіх адбылося парушэнне цэласнасці ўцяпляльніка або апорнай канструкцыі.

Трубы пастаўляюцца з завода ў цалкам сабраным выглядзе і мантуюцца зварным спосабам. Цеплаізаляцыйныя контуры аб'ядноўваюцца альбо з дапамогай спецыяльных парніковай абшэвак, альбо шляхам накладкі муфт з минваты з фальгіраваны пластом.

Парады па самастойнага мантажы

Складанасць працэсу ўладкавання цеплаізаляцыі шмат у чым залежыць ад маштабаў работы. Калі ў межах прыватнага дома справіцца можна літаральна за некалькі гадзін, то пры пракладцы магістралі прыйдзецца ладна папрацаваць.

Ніжэй мы прывядзем інструкцыю, у якой пастараемся ўлічыць усе ключавыя моманты.

Пачнем апісанне з тэхналогіі ўцяплення тых труб, якія пракладзены звонку.

Падземную частку абслугоўваем так:

• На дно траншэі ўкладваем каналізацыйныя латкі, вырабленыя з бетону з высокімі паказчыкамі воданепранікальнасці.
• У латок ўкладваем трубы, старанна герметизируя злучэння.
• Зверху апранаем цеплаізаляцыйныя кажухі, а затым абгортваецца вырабы паропроницаемой шклотканінай. Для фіксацыі выкарыстоўваем спецыяльныя палімерныя хамуты.
• Закрываем латок вечкам, пасля чаго засыпаем яго вынятым з траншэі грунтам. Пажадана ў зазор паміж сценкамі латка і краем траншэі абкласці гліняна-пяшчаную сумесь з наступным ушчыльненнем.
• Калі латок не выкарыстоўваецца, то трубы ўкладваем на пласт ушчыльненай грунту з падсыпкай з пясчана-гравійнай сумесі.

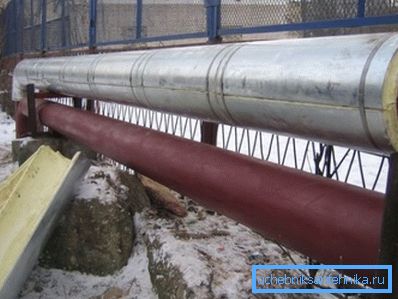

Некалькі інакш выпрасаваць работа па цеплаізаляцыі вонкавага трубаправода:

• Для пачатку чысцім ўсе дэталі ад іржы, здымаючы яе з выкарыстаннем металічнай шчоткі.
• Затым апрацоўваем трубы супрацькаразійнымі складам.

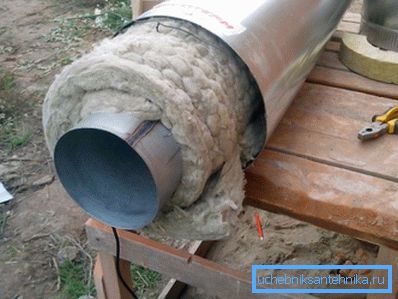

• На наступным этапе альбо мантуем палімерную «шкарлупіну», альбо абгортваюцца кожную трубу мінералаватнай рулонным уцяпляльнікам.

Звярніце ўвагу! Таксама можна вырабіць пласт поліўрэтанавай пены або некалькі слаёў керамічнай цеплаізаляцыйнай фарбы. У выпадку з фарбавальнай ізаляцыяй ёсць магчымасць зэканоміць на супрацькаразійнай апрацоўцы.

• Сапраўды гэтак жа, як і ў папярэднім выпадку, ўладкоўваем ахоўны пласт, толькі тут можна выкарыстоўваць яшчэ і фальгіраваны плёнку з палімерным армаваннем.
• Для замацавання ўсёй канструкцыі ўжываем сталёвыя або пластыкавыя хамуты.

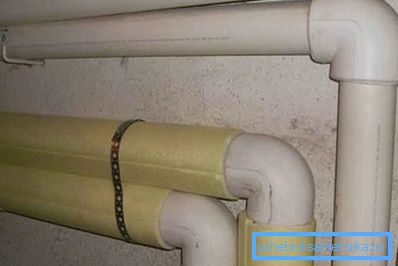

Унутраныя трубаправоды Уцяпляем прасцей за ўсё: апранаем на іх адпаведныя па дыяметры кажухі з пенополиэтилена і фіксуем фальгіраваны скотчам або пластыкавымі мацаваннямі.

выснову

Цеплавая ізаляцыя абсталявання і трубаправодаў павінны выконвацца па стандартнай схеме з прымяненнем адпаведных матэрыялаў. Толькі ў гэтым выпадку гарачая вада будзе заставацца гарачай на ўсім шляху ад кацельні да хаты, а халодная - не будзе замярзаць нават у моцныя халады. Больш падрабязна пытанні ўцяплення камунікацый разгледжаны на відэа ў гэтым артыкуле.
