Ціск вады ў трубаправодзе

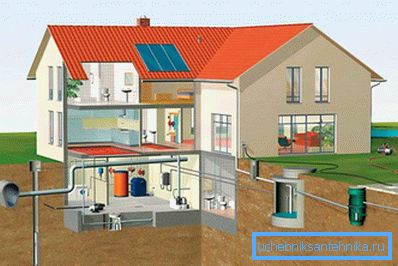

Найбольш верагоднымі прычынамі парушэнняў у працы сістэмы водазабеспячэння ў прыватным доме з'яўляюцца, як вядома, карозія сценак труб, адклад на іх соляў і высокі ціск вады ў трубаправодзе. З улікам таго, што ў апошнія гады на змену металічным трубам ўсё часцей прыходзяць іх пластмасавыя аналагі, рэальную пагрозу вашаму вадаправода ўяўляюць толькі дзве апошнія з пералічаных вышэй прычын. Пытанне аб барацьбе з солевымі адкладамі не падпадае пад тэматыку нашага артыкула (хоць яны і ўплываюць збольшага на паказчыкі ціску ў трубах), у сувязі з чым намі будзе разгледжана толькі апошні фактар.

Для папярэджання магчымых праблем, перш чым купіць трубавых вырабаў неабходна азнаёміцца ​​з прыкладзеным да іх пашпартам і пераканацца ў тым, што яны здольныя вытрымліваць ціску, прадугледжаныя ў вашай сістэме водазабеспячэння.

Савет! Падвышаны ціск у сістэме цягне за сабой павелічэнне расходу вады.

Гэта прыводзіць да дадатковага выдатку электраэнергіі, што спажываецца помпавым абсталяваннем, якое забяспечвае бесперапынную цыркуляцыю вады ў сістэме.

велічыня ціску

Добра вядома, што падтрыманне нармальнага ўзроўню ціску вады ў трубах з'яўляецца найважнейшай умовай працаздольнасці вадаправоднай сеткі, а таксама яе працяглай і безаварыйнай эксплуатацыі. Пры гэтым велічыня ціску ў трубаправодзе можа прыкметна адрознівацца ад фіксаванага сярэдняга паказчыка, нармаванага для бытавых вадаправодных сістэм.

Так, да прыкладу, для нармальнай працы кухоннага вентыля ціск носьбіта ў сістэме водазабеспячэння не павінна быць меншай за 0,5 бар.

Але ў рэальных умовах велічыня гэтага паказчыка, як правіла, некалькі адрозніваецца ад паказанага значэння. Вось чаму пры прыёмцы сістэмы водазабеспячэння (пасля яе рамонту, у прыватнасці) пажадана пракантраляваць працоўны ціск на прадмет яго адпаведнасці устаноўленым нарматывам.

Ну а ў выпадку самастойнай пракладкі трубаправодаў перад пачаткам прац варта ўважліва азнаёміцца ​​з асноўнымі патрабаваннямі, што прад'яўляюцца да бытавых вадаправодным сістэмах, а таксама з агульнапрынятым парадкам іх ўладкавання.

Прыстасаванні для выраўноўвання ціску

Разгледзім некаторыя прыстасаванні, якія дапамогуць выраўнаваць ціск.

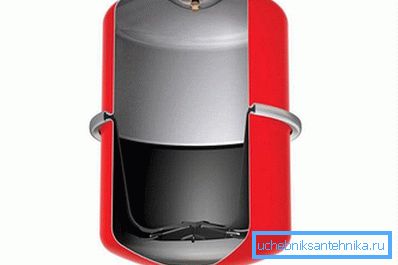

пашыральны бачок

Для выраўноўвання ціску вады ў бытавых трубаправодах могуць выкарыстоўвацца спецыяльныя прыстасаванні, якія дазваляюць выдаляць лішкі носьбіта. Прычым залішні ціск у сістэме можна кампенсаваць вельмі проста - для гэтага ў ёй усталёўваецца так званы пашыральны бачок, які прымае на сябе ўсе лішкі носьбіта.

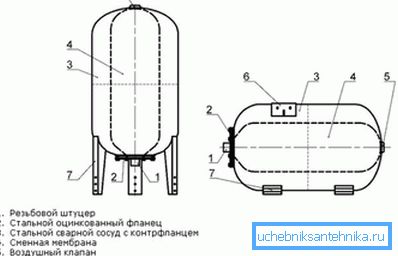

У адпаведнасці са сваёй канструкцыяй, усе вядомыя ўзоры пашыральных (кампенсацыйных) бачкоў падпадзяляюцца на прылады адкрытага і закрытага тыпу. Яны вельмі часта выкарыстоўваюцца ў сістэмах забеспячэння аб'ектаў гарачай вадой, паколькі ў гэтым выпадку верагоднасць адукацыі перападаў ціску ў сістэме вельмі вялікая. Звязана гэта з тым, што цепланосбіт у працэсе сваёй цыркуляцыі па сетцы (з «обратку» - у награвальны кацёл, а затым зноў у сістэму) некалькі павялічвае свой аб'ём.

Савет! Пры змене тэмпературы вады на 10 ° С, напрыклад, паказчык пашырэння цепланосбіта ў сістэме дасягае 0,3% ад сумарнага аб'ёму вадкасці ў ёй.

Недахопам пашыральных прылад адкрытага тыпу з'яўляецца тое, што іх ўстаноўка перакладае сістэму ў рэжым, які характарызуецца нізкім ціскам цепланосбіта і, як следства, дрэнны кіравальнасцю. Акрамя гэтага ў адкрытай сістэме адбываецца паступовае выпарэнне носьбіта. Ад вас спатрэбяцца дадатковыя намаганні для яго бесперапыннага аднаўлення.

Да ўсяго пералічанага можна дадаць і тое, што з-за адкрытасці бака ў яго пастаянна паступаюць свежыя порцыі паветра, што выклікае паскарэнне каразійных працэсаў у сістэме.

Савет! Паколькі пашыральныя бачкі адкрытага тыпу павінны размяшчацца ў самай верхняй частцы будынка, яны патрабуюць абавязковага ўцяплення. Зразумела, што кошт усёй сістэмы водазабеспячэння ў цэлым у гэтым выпадку прыкметна ўзрастае.

Пазбегнуць ўсіх названых вышэй непрыемнасцяў атрымоўваецца за кошт выкарыстання ў якасці кампенсацыйнага прылады бачка закрытага тыпу, месца ўстаноўкі якога, як правіла, не нармуецца. Такія бачкі абсталёўваюцца ўбудаваным мембранным механізмам, якія дазваляюць рэгуляваць ціск носьбіта ў закрытым рэжыме.

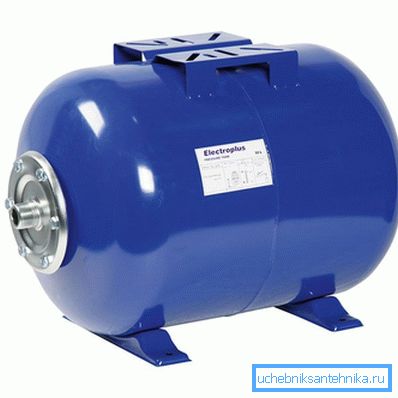

гідраакумулятар

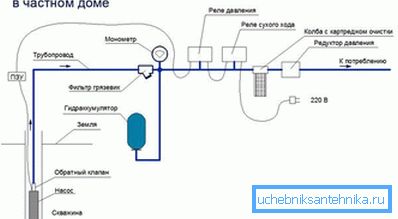

Акрамя кампенсацыйных бакаў у сістэмах водазабеспячэння могуць ўсталёўвацца і так званыя гідраакумулятарам, якія выкарыстоўваюцца для абароны трубаправода ад такога небяспечнага з'явы, як гідраўдар.

З'ява гідраўдару звычайна выяўляецца пры аварыйным адключэнні помпавага абсталявання ад сеткі або жа пры рэзкім зачыненні (адчыненні) вентыля адбору вады. Якія ўзнікаюць пры гэтым дынамічныя нагрузкі могуць значна перавышаць дапушчальныя для канкрэтнага трубаправода значэння. Адзначым, што такія прылады эксплуатуюцца, як правіла, у трубаправодах з пітной вадой і дазваляюць ствараць невялікі запас носьбіта, які аўтаматычна можа быць перанакіраваны назад у сістэму (у выпадку зніжэння ціску ў ёй) Падобныя разгледжаных раней кампенсацыйным прыладам гідраакумулятарам могуць выконвацца ў закрытым або адкрытым выглядзе і валодаць усімі пералічанымі раней недахопамі.

Савет! Адначасова з гідраакумулятарам ў месцах адбору вады рэкамендуецца размяшчаць пашыральныя бачкі невялікі ёмістасці (парадку 0,2 літра).

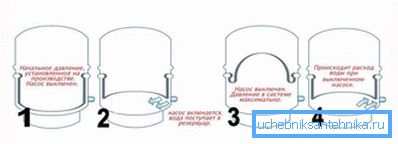

Прынцып працы гідраўлічнага акумулятара

Пры вывучэнні канструкцыі найпростага гідраўлічнага акумулятара закрытага тыпу мы выяўляем, што ў аснове яго дзеяння ляжыць усё той жа мембранны механізм (аналагічны пашыранаму бачка). У зачыненым аб'ёме мембрана знаходзіцца ва ўстойлівым стане, ўраўнаважваецца прыкладна роўнымі ціскамі цепланосбіта і паветранага бурбалкі, якія размяшчаюцца па розныя бакі перегородки.После ўключэння помпавай станцыі аб'ём цепланосбіта ў сістэме павялічваецца, што прыводзіць да сціску паветра ў мембранным балоне і, як следства, павелічэнню яго ціску . Гэта змяненне аўтаматычна перадаецца на адчувальны элемент убудаванага рэле, якое адключае помпа пры дасягненні гэтым параметрам вызначанага значэння.

У працэсе расходавання вады ў сістэме яе ціск прыкметна памяншаецца, што зноў прыводзіць да спрацоўвання рэле, але цяпер ужо на ўключэнне. гідраўлічныя паказчыкі

Разлік ціску носьбіта, дастатковай для нармальнага функцыянавання вашай воднай магістралі, дазволіць вам беспамылкова вызначыцца з ўзорамі трубавых вырабаў, што закупляюцца перад яе мантажом. Пры гэтым неабходна памятаць аб тым, што гранічныя значэнні ціску ў сеткі звычайна звязаныя з наступнымі паказчыкамі:

• верхні і ніжні парогі ціску вадкасці, на якія разлічаны устаноўленыя ў сетцы кампенсацыйныя прыборы закрытага тыпу (пашыральны бачок і гідраакумулятар);
• велічыні ціскаў, якія ствараюць умовы для нармальнага функцыянавання бытавой тэхнікі, залежнай ад водазабеспячэння (пральнай машыны, напрыклад);
• гранічныя значэнні ціскаў, на якія разлічаны набытыя вамі трубы і прыкладаемая да іх фурнітура (вентылі, траякі, змяшальнікі і да т.п.).

Савет! За адзінку вымярэння ціску носьбіта, цыркулявалага ў водаправодных сетках, прымаецца 1 бар (або 1 атмасфера). Велічыня гэтага паказчыка для гарадскіх водаправодных магістраляў (згодна з патрабаваннямі дзеючых цяпер БНіП) павінна быць каля 4-х атмасфер.

Таксама адзначым, што ўсталяваныя ў ацяпляльным трубаправодзе вентылі, змяшальнікі, а таксама самі трубы павінны вытрымліваць кароткачасовыя скокі ціску да 6-ці атмасфер. Пры куплі асноўных узораў бытавога абсталявання, які падключаецца да вашай вадаправоднай сеткі, варта выбіраць мадэлі, якія маюць невялікі запас трываласці ў лімітавым паказчыку. Падобная прадбачлівасць дазволіць вам зберагчы іх ад рэзкіх скокаў ціску ў сеткі, выкліканых гідраўлічнымі ўдарамі.

Пры гэтым вельмі важна, каб у водоснабжающей сістэме прыватнага дома напор вады меў ўзровень, які дазваляе адначасова ўключаць адразу некалькі кропак спажывання, што атрымоўваецца забяспечыць пры мінімальным яго паказчыку, роўным 1,5 бара.

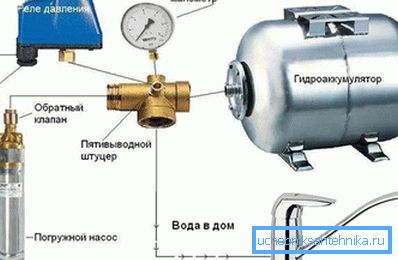

Для непасрэднага зняцця паказанняў ціску ў вадаправоднай сеткі выкарыстоўваюцца тыпавыя вымяральныя манометры са стандартнай лінейнай шкалой, праградуіраваным ў адпаведных адзінках.

Рэкамендацыі па абслугоўванні

Згодна з патрабаваннямі БНіП, праверка працаздольнасці прыбораў у ацяпляльнай сеткі, а таксама стану ўсяго дапаможнага абсталявання павінна праводзіцца не радзей за адзін раз на год.

У ходзе гэтай праверкі, перш за ўсё, усталёўваецца наяўнасць працёкаў ў сістэме водазабеспячэння і выкліканае імі падзенне ціску. Пасля таго, як усе працёку ліквідаваны, неабходна будзе пракантраляваць ціск у вадаправодзе па паказу манометра, усталяванага на асноўным гідраўлічным акумулятары.

Пры нармальным функцыянаванні сістэмы паказанне гэтага прыбора павінна быць блізка да мінімальнага значэння (Рmin). Пры прыкметным адрозненні ад Рmin (больш чым на 10%) вам неабходна будзе пастарацца павялічыць ціск да патрэбнага паказчыка шляхам ўключэння дзеючага ў вашай сеткі помпавага абсталявання. Пры павышэнні напору вады ў цеплавой сеткі (адразу ж пасля спрацоўванні рэле прыпынку помпы) неабходна будзе зноў вырабіць замеры ціску, але зараз ужо ў рэжыме адключэння. Ўказаны параметр па аналогіі з папярэднім выпадкам не павінен адрознівацца ад значэння Рmax больш чым на 10%.
