Унутраны дыяметр труб: найважнейшы параметр пры праектаванні
Такая велічыня, як унутраны дыяметр труб, дазваляе вырабляць дакладны разлік прапускной здольнасці розных інжынерных камунікацый. Дадзены параметр стандартызаваны, таму істотна спрашчае працу праекціроўшчыкаў.

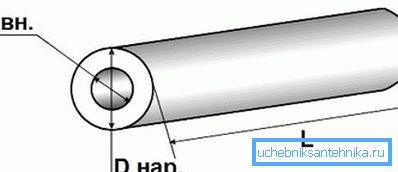

Усе разнавіднасці параметру
Перасек стандартызавана па некалькіх разнавіднасцяў:
- Умоўны праход пазначаюць, як Dy альбо Ду. Дадзены параметр вылічаецца ў міліметрах альбо ў цалях - для сталі (тады ён акругляецца).
- Намінальны дыяметр, па сутнасці, тое ж самае, што і першы параметр. Маркіруецца ён, як Dn / РН.
- Знешні памер пазначаюць літарамі Dh.
- Унутраны дыяметр сталёвых труб (D) і іх палімерных аналагаў з'яўляецца найбольш важнай велічынёй.
Акрамя прыведзеных параметраў, у разліках выкарыстоўваецца і таўшчыня сценкі матэрыялу (h).

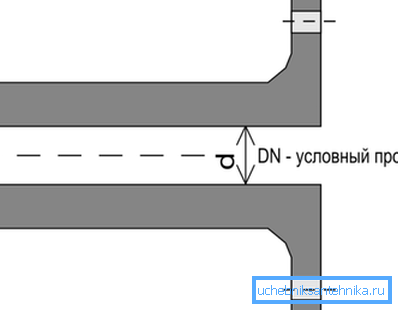

Што такое умоўны праход
Намінальны праход прыкладна роўны перасеку трубнага прасвету. Пры праектаванні ён разлічваецца так, каб прапускная здольнасць сеткі была дастатковай.
Звярніце ўвагу! Градуіроўка умоўных значэнняў вызначана стандартам. Яны вылічаныя так, што прапускная здольнасць сістэмы ад аднаго праходу да наступнага расце на 60/100%.
Велічыні іх рэгламентуе Госцем 28338/89 «Спалучэнні трубаправодаў і іх арматура. Шэрагі намінальных габарытаў ». Ніжэй градуіроўка з дакумента.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
расшыфроўка паняцця
Тэрмін «умоўны праход» быў уведзены, каб захаваць для камунікацый велічыню прасторы, якая стварае ўмовы для праектных разлікаў.
Звярніце ўвагу! Інструкцыя мае на ўвазе пад дадзеным паняццем акругленае ўніз / уверх да велічынь стандартнага шэрагу сярэдняе працоўнае сячэнне. Аднак рэальны ўнутраны дыяметр трубы 30 мм і інш., Як правіла, не роўны намінальным аналагу.
Так, у матэрыялаў са знешнім габарытам 160 і таўшчынёй сценак 8, фактычны памер ўнутры роўны 144, пры сценках 6 - 150. Але і там і там намінальны габарыт складае 150.
Сапраўднае ўнутранае перасек
- Рэальнае працоўная прастора элементаў залежыць ад таўшчыні іх сценак.
- У большасці выпадкаў, вода-і газаправодныя матэрыялы маркіруюць па ўнутранай прасторы, астатнія віды - па вонкавым.
- Сталёвая прадукцыя, зыходзячы з тэхналогіі яе вытворчасці, валодае нязменнымі знешнімі габарытамі.
- Каб забяспечыць надзейнасць вадаправода, эксплуатуемага пры высокім ціску, таўшчыня сьцен яго элементаў павінна быць павялічана. Зыходзячы з гэтага, працоўны іх памер будзе адрознівацца ад умоўнага праходу.
Напрыклад, сетка са знешнім паказчыкам 275 і таўшчынёй сценак 9, валодае сапраўдным унутраным габарытам 257. А умоўны ўнутраны дыяметр ПВХ трубы - 250 мм, вызначаецца па бліжэйшай велічыні стандартнага шэрагу.
Ніжэй прыведзена табліца памераў сталёвых вырабаў і іх адпаведнасці пластыкавым вадаправодным трубах аналагам. Яна дазволіць вам дакладна выбраць аналагі пры праектаванні камбінаванай сістэмы.
З яе бачна, напрыклад, што ўнутраны дыяметр металлопластіковые трубы 20 адпавядае сталёваму аналагу з вонкавым габарытам 26.
| умоўны праход | знешняе перасек | ||
| Шовные сталёвыя элементы | Сталёвыя бясшвовыя вырабы | пластыкавыя аналагі | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | 101.3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Вызначэнне працоўнай прасторы элементаў

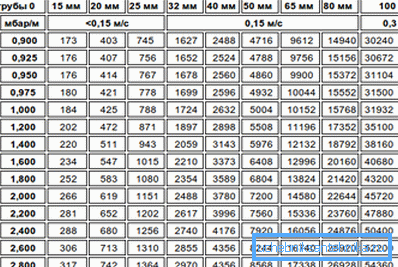

Дакладна вызначыўшы праходнасць дэталяў, вы зможаце вылічыць аб'ём перадаванага імі па сетцы рэчывы.
Разлік праходнасці камунікацыі для халоднай вады
Колькі рэчывы яна прапусціць у адзінку часу, вызначыць ўнутраны дыяметр трубы 25 мм.

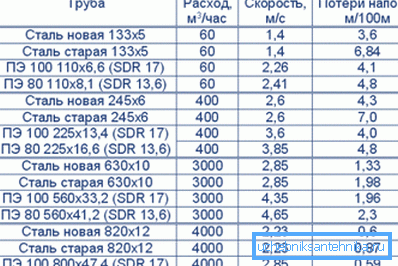

Праходнасць прадукцыі залежыць ад Здаецца, што наступны.
- Яе працоўнай прасторы. Калі яно будзе занадта маленькім, павялічыцца гідраўлічны супраціў сценак сістэмы і паток рабочай асяроддзя аслабне.
- Ціску ў інжынернай камунікацыі.
- даўжыні камунікацыі. Чым яна больш працяглая, тым трэнне, паслабляльнае паток, мацней.
- Ступені гладкасці матэрыялу. Чым яна вышэй, тым рэчыва перамяшчаецца па сістэме хутчэй.
- Ўзросту элементаў, т. Е. Аб'ёму адкладаў на іх сценках. Кошт сістэмы з б / к матэрыялаў будзе невялікая, але і эфектыўнасць знізіцца.
- Колькасці пераходаў у камунікацыі ад аднаго габарыту да іншага, а таксама паваротаў.
Для бытавой сістэмы можна ўжыць простую формулу. Каб вылічыць аптымальнае унутраны перасек элементаў, трэба ведаць выдаткі вады, а таксама хуткасць патоку:
D = v (4-P-1000 /? • v).
тут:
- P пазначае расход вады;
- ?= 3.14;
- v - гэта хуткасць перамяшчэння рабочай асяроддзя, яна роўная 0.7 / 1.2 м / сек. у аналогах перасекам да 32 мм і 1.5 / 2 м / сек. у вырабах больш агучанай велічыні.
ацяпляльныя аналагі
Калі патрабуецца зрабіць сваімі рукамі мантаж сістэмы ацяплення, патрабаваную праходнасць яе элементаў варта вылічыць так, каб зімой ўсе жылыя пакоі былі абагрэць раўнамерна.
Для разліку вырабаў для ацяплення ёсць ніжэй прапісаныя формула:
D = v (? • Q) / (v • Dt).
Сімвалы тут значаць:
- D з'яўляецца патрэбным значэннем;
- лік? роўна 3.14;
- Q - струмень цеплавой энергіі, у кВт;
- v - гэта хуткасць працоўнага асяроддзя, у м / сек .;
- Dt з'яўляецца рознасцю тэмператур (градусы Цэльсія), на ўваходзе / выхадзе сеткі.
Так вы можаце даведацца, напрыклад, унутраны дыяметр металлопластіковые трубы 16 для сістэмы цёплых падлог.
выснову
Значэнне умоўнага прасторы матэрыялу, вельмі важна. Ад правільнасці яго выбару залежыць эфектыўнасць і даўгавечнасць працы інжынернай камунікацыі (см.также артыкул Трубная цалевая разьба - асаблівасці і спосаб нарэзкі).
Відэа ў гэтым артыкуле ёсць дадатковыя звесткі па тэме.
