Ўрэзка ў вадаправодную трубу: апісанне ўсіх магчымых

Бываюць выпадкі, калі сістэма водазабеспячэння мае патрэбу ў пашырэнні, гэта тычыцца як падлучэння дадатковага сантэхнічнага абсталявання, так і новых контураў. У такіх выпадках ажыццяўляецца ўрэзка дадатковага адводу ў асноўную вадаправодную трубу.

У дадзеным артыкуле мы разбяром найбольш часта выкарыстоўваюцца для выканання такой задачы спосабы.

Фота урэзанай пластыкавай трубы ў агульны вадаправод

металічны вадаправод

Сталёвы трубаправод у кватэры

На сённяшні дзень такія сістэмы паўсюдна выцясняюцца, чаму спрыяе іх высокі кошт і схільнасць Каразійная працэсам. На іх месца прыходзяць больш практычныя пластыкавыя вырабы. Але дзе-нідзе яшчэ можна сустрэць і сталёвыя трубы, таму давайце трохі ўвагі нададзім і ім.

З дапамогай зваркі без ціску

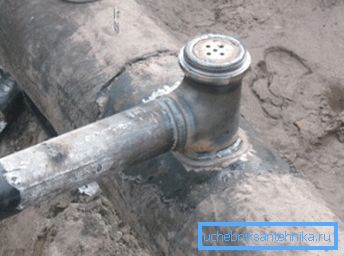

Ажыццяўленне урэзкі ў агульную металічную магістраль водазабеспячэння

Вам спатрэбяцца:

Назва прызначэнне
Зварачны апарат Ажыццяўленне злучэння металічных вырабаў
аўтагену Выраз адтуліны неабходнага дыяметра
Патрубок з разьбой Прамежкавы элемент для падлучэння новага адводу
запорная арматура Перакрыцце падачы вады ў новае адгалінаванне

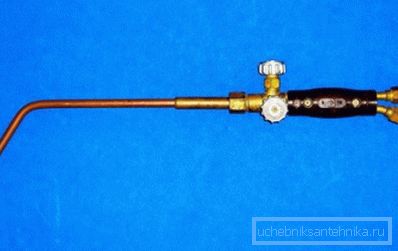

ўзор аўтагену

Асноўная праблема ўсяго мерапрыемства ў адказе на пытанне, колькі каштуе згаданае абсталяванне? Досыць дорага, таму часцей да выканання дадзенай задачы прасцей запрасіць спецыялістаў са сваім прафесійным інструментам.

Сама ж інструкцыя выглядае досыць проста:

  1. Перакрываем рух вады ў магістралі.
  2. Аўтагенам праразаем патрэбную адтуліну.
  3. Прыварваюць да створанага праёму патрубок.
  4. Усталёўваем на разьбярства запорную арматуру.

Рада: абавязкова не забудзьцеся пасля выканання ўсіх работ аднавіць антыкаразійную абарону ў месцы злучэння, так як зварка яе напэўна знішчыла.

  1. Ўключаем падачу вадкасці.

Таксама ў якасці альтэрнатывы можа быць выразаны некаторы адрэзак трубы і на яго месца прыварылі трайнік з дадатковым высновай.

Пад ціскам без зваркі

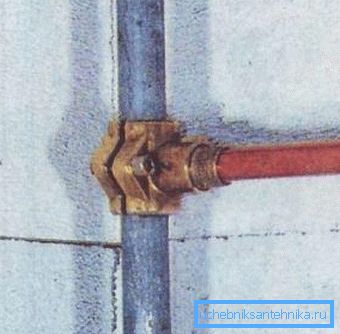

Ўрэзка, ажыццёўленая пад ціскам

Тут асноўным інструментам будзе адмысловая прылада для свідравання труб пад ціскам.

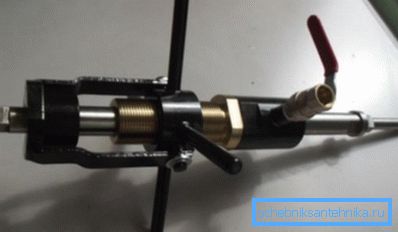

Прыбор для урэзкі ў трубу пад ціскам

Такім чынам, як ўрэзацца ў вадаправодную трубу пад ціскам?

Характэрна, што ў выпадку з пластыкавым трубаправодам выкарыстоўваецца падобная тэхналогія:

  1. Выдаляем ізаляцыю і зачышчаем паверхню вадаправода.

Рада: перасек адводзіць трубы павінна быць менш перасеку дзеючай, у зваротным выпадку вы проста яго парвецца пры свідраванні.

  1. На пададзеную трубу усталёўваем фланец з высновай і фіксаваны яго пры дапамозе хамута сваімі рукамі.
  2. Да фланца падлучаюць засаўку і да яе мантуем згаданае прылада для свідравання.

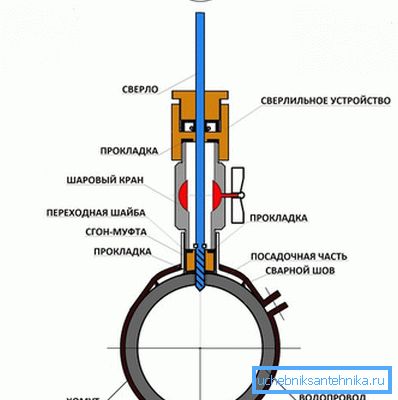

Схема ўсёй канструкцыі, якая збіраецца для ажыццяўлення ўрэзкі
  1. Праз адчыненыя засаўку ўводзім фрэзу патрэбнага дыяметра і выразаем адтуліну.
  2. Прыбіраем свідравальны абсталяванне, перакрыўшы падачу вады з устаноўленага патрубка.

Гэта мы разгледзелі, як ўрэзацца ў вадаправодную трубу без зваркі, калі яна з сталі, а цяпер пяройдзем да поліпрапіленавыя вырабам.

пластыкавы вадаправод

Вадаправод з поліпрапіленавых труб

Пластыкавы трубаправод больш практычны ў спалучэнні з вадой і галоўнае танней, таму яго ўсё часцей можна сустрэць у кватэрах і прыватных дамах. Апрацоўка дадзенага матэрыялу таксама выконваецца прасцей, што адносіцца і да ўрэзцы у яго, для якой прадугледжаны спецыяльныя прылады, якія палягчаюць выкананне задачы.

Пераходзім да адказу на пытанне, як ўрэзацца ў пластыкавую вадаправодную трубу?

крывалінейны фланец

Можна, вядома ж, выразаць частка трубаправода і ўсталяваць на яго месца трайнік, але ў выпадку блізкага размяшчэння канструкцыі да сцяны такая аперацыя будзе цяжкавыканальным. Да таго ж лішні раз парушаць цэласнасць трубы таксама непажадана. Таму пойдзем іншым больш прадуманым шляхам.

Для выканання вам спатрэбяцца:

Назва прызначэнне
Адрэзак трубы з патрубком Пры мантажы становіцца асновай крывалінейнага фланца
Дрыль з асадкай-каронкай свідраванне адтуліны
клей герметык герметызацыя стыкаў
ўшчыльняльнік Ўшчыльняе месца падлучэння адводу
хамуты Сцягвання і фіксацыя патрубка

Прыступаем да выканання задачы:

  1. Разразаем адрэзак трубы ўздоўж на дзве часткі так, каб пасля гэтага ён роўна клаўся на асноўнай трубаправод, складаючы яго другую сценку.
  2. Высвідроўваем адтуліну з дапамогай дрыля і каронкі роўнае дыяметру нарыхтаванага патрубка.

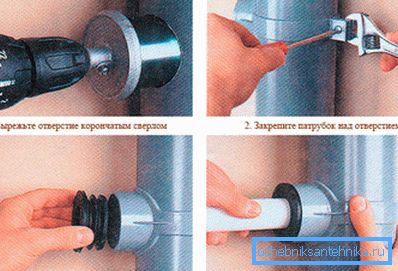

Выразанне патрэбнага адтуліны
  1. Накладваем на атрыманы праём пластыкавую нарыхтоўку.
  2. Месцы стыкаў промазываем герметыкам.
  3. Атрыманы фланец сцягваем з адваротнага боку вадаправода хамутамі.
  4. Мантаваны ў патрубок гумовы ўшчыльняльнік, таксама можа падысці ўтулка-вата.
  5. Устаўляемы ў уплотнённое гняздо трубу адводу.

Седелка

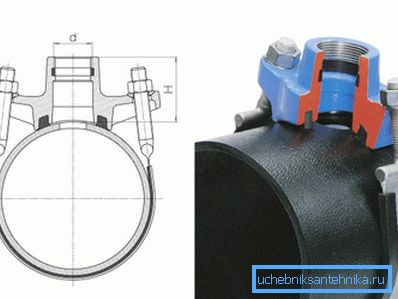

Спецыяльны хамут для ўрэзкі ў пластыкавую трубу са схемай папярочнага перасеку

Седелка ўяўляе сабой прыстасаванне з двух хамутоў і адтуліны пад ажыццяўленне свідравання, пасля якога адбываецца ўрэзка крана ў вадаправодную трубу. Такая прылада дазваляе выканаць задачу пры любым узроўні ціску ў трубаправодзе без якіх-небудзь адмысловых навыкаў. Дастаткова ўважліва паставіцца да працы.

Для дамавікоў падключэнняў таксама ўжываюць седелки, якія маюць убудаваную фрэзу і клапан. Яны ўсталёўваюцца нават пры ціску, які сягаў 16 бар, з выкарыстаннем муфтовой зваркі і застаюцца неразъёмными. Іх эксплуатацыйны тэрмін складае пяцьдзесят гадоў.

заключэнне

Калі існуючую сістэму водазабеспячэння неабходна пашырыць, то выкарыстоўваецца ўрэзка дадатковага адводу. Якія прымяняюцца для гэтага метады адрозніваюцца ў залежнасці ад матэрыялу труб, а таксама наяўнасці ў іх ціску падчас выконваемых работ. Пры гэтым характэрна, што сталёвыя канструкцыі сустракаюцца ўсё радзей, і больш актуальнымі з'яўляюцца рэкамендацыі па ўрэзцы ў поліпрапіленавы вадаправод (см.также артыкул Якім перавагай валодаюць пластыкавыя вадаправодныя трубы і фітынгі да іх).

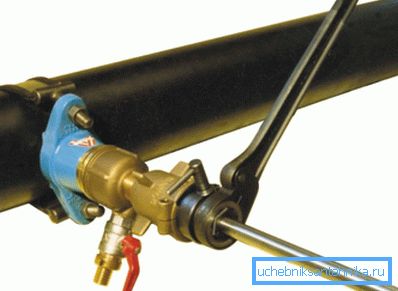

Свідраванне трубы пад ціскам

Відэа ў гэтым артыкуле прадаставіць вашай увазе дадатковую інфармацыю, якая мае дачыненне да прадстаўленых матэрыялах. Будзьце ўважлівыя, і ў вас усё атрымаецца!
