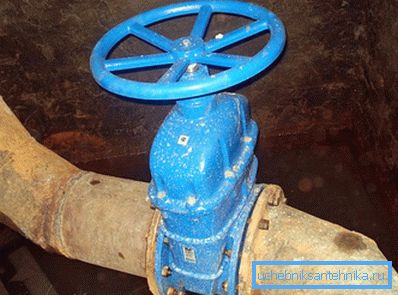

Ўстаноўка запорной арматуры на трубаправодах

Запорная арматура ўяўляе сабой вузлы трубаправода, якія рэгулююць патокі якая перамяшчаецца асяроддзя. Як правіла, запорная арматура вырабляецца з самых розных матэрыялаў, напрыклад, чыгун, сталь, каляровы метал і іншыя сплавы. Дзякуючы іх практычнасці яны знайшлі шырокае прымяненне ў самых розных сферах, гэта і нафтавыя трубаправоды, і газавыя, і пароводяной, ну і, вядома ж, вадзяныя камунікацыі. Кожны выгляд запорной арматуры мае свае асаблівасці ўстаноўкі.

парады

Існуюць асноўныя патрабаванні па ўсталёўцы запорнай арматуры, не выкананне якіх можа прывесці да сумных наступстваў:

1. Калі запорная арматура на момант яе ўстаноўкі была на захоўванні, яе неабходна ачысціць ад магчымых забруджванняў. Чыстка ажыццяўляецца пры дапамозе шчотак, вады або пара.
2. Калі усталёўваецца засаўка, то нельга яе пераносіць за шток. Гэта можа нашкодзіць арматуры.
3. У месцах труб, дзе пастаянна адбываюцца перапады тэмпературы і ў месцах выгібаў, ўсталёўваць запорную арматуру катэгарычна забараняецца. Інакш гэта прывядзе да хуткай разгерметызацыі запорной арматуры і трубаправода. Мантаж ажыццяўляецца на прамалінейных участках трубаправода.
4. Зварка труб павінна ажыццяўляцца толькі пры адчыненым становішчы арматуры.
5. Пры зацяжцы нітаў або іншых крапежных элементаў не варта прыкладаць вялікай колькасці сілы. Калі перашчыраваць, могуць з'явіцца мікротрэшчыны: тэрмін эксплуатацыі значна скароціцца. Гэта датычыцца і той запорной арматуры, якая мае гумовыя пракладкі. Нельга дапускаць моцнага іх Зацісканне.
6. Пры ўсталёўцы фланцавага запорной арматуры варта пераканацца ў добрым стане фланцаў, а таксама ў адсутнасці магчымых дэфектаў.
7. Калі устаноўленая запорная арматура мае вялікую вагу, варта зрабіць для яе апору, напрыклад, заліць пляцоўку з бетону. Гэта дазволіць прадухіліць разбурэнне крапежных элементаў і пракладак на злучэнні.
8. Непасрэдна перад устаноўкай Савет на кірунак стрэлак. Яны паказвае правільны кірунак транспартуецца вадкасці. Ўстаноўку арматуры варта выконваць з улікам паказвае кірунак.

Савет! Падчас мантажу варта асцярожна ставіцца да арматуры. Нельга дапускаць яе падзення. Калі яна атрымае нейкія знешнія пашкоджанні, яе трываласць будзе страчана, у выніку ў хуткім часе можа з'явіцца карозія.

Гэта, бадай, асноўныя пажаданні і рэкамендацыі, на што варта звяртаць увагу пры мантажы запорной арматуры. Аднак з прычыны вялікага яе разнастайнасці кожны яе выгляд патрабуе індывідуальнага падыходу. Таму разгледзім, як ажыццяўляць мантаж запорной арматуры трубаправодаў некалькіх відаў.

Віды запорной арматуры

Сярод вялікай разнастайнасці арматуры, мы разгледзім самыя распаўсюджаныя яе віды:

• зваротны клапан,
• дыскавай паваротны затвор,
• шаравой кран.

Савет! Ўстаноўка запорной арматуры на трубаправодах павінна ажыццяўляцца пры адсутнасці ў сістэме ціску і адключаных электрычных прыборах.

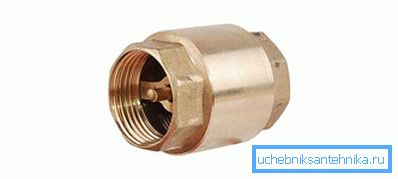

Зваротны клапан

Ўстаноўка зваротнага клапана неабходная ў выпадках, калі выкарыстоўваецца помпавая станцыя. Яго мантаж выконваецца адразу пасля станцыі або пасля храповика на всасывать трубе. Для мантажу зваротнага клапана неабходна выкарыстоўваць спецыяльны згон. Пры гэтым згон павінен устанаўлівацца з двух бакоў зваротнага клапана. Больш за тое, пры ўсталёўцы важна прасачыць за стрэлачкі, якая павінна ісці ў адным кірунку з патокам вады. Дыяметр клапана павінен цалкам адпавядаць дыяметру труб. Не рэкамендуецца выкарыстоўваць перахаднікі з меншага на большы дыяметр, і наадварот.

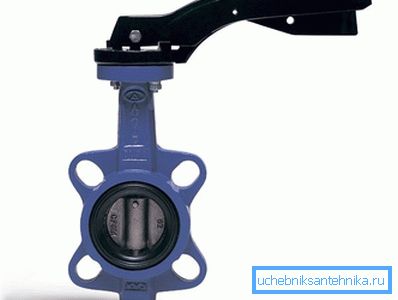

Дыскавай паваротны затвор

Тут выконваецца фланцавае злучэнне. Пры гэтым фланцы павінны размяшчацца паралельна адзін да аднаго. Перад устаноўкай пераканайцеся ў тым, што на паверхні фланцев адсутнічаюць сколы, ракавіны, задзірыны і іншыя пашкоджанні, якія маглі б парушыць герметычнасць. Ужо перад пачаткам мантажу паваротны дыск неабходна прыадчыніць, але не цалкам. Ён не павінен выходзіць за корпус паваротнага засаўкі. Пасля пры дапамозе шпілек або нітаў можна злёгку прыхапіць. Далей дыск паваротнага засаўкі цалкам адкрываецца, пасля чаго раўнамерна зацягваюцца крапяжы. Калі працэс мантажу прайшоў правільна, затвор павінен з лёгкасцю адчыняцца і зачыняцца.

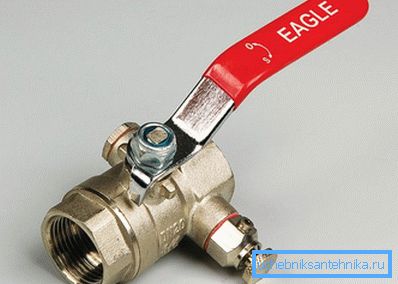

шаравой кран

Гэты выгляд запорной арматуры сустракаецца ў кожным доме. Для яго ўстаноўкі будзе дастаткова аднаго разводны ключа або пару ражковых. Пры гэтым не рэкамендуецца выкарыстоўваць газавы ключ, бо ёсць рызыка пашкодзіць паверхню крана. Як правіла, з двух бакоў шаравой кран мае разьбярства вонкавую і ўнутраную. У абавязковым парадку на яе трэба матляць пакулле або ФУМ-стужку. Гэта неабходна для герметызацыі стыкаў злучэння запорной арматуры. Тут важна не перашчыраваць і ня наматаць вялікай колькасці стужкі або пакулля. Усё павінна быць у меру.

Такім чынам, мы разгледзелі асноўныя рэкамендацыі і парады па ўстаноўцы запорной арматуры на трубаправодах. Вельмі важна выконваць усе тэхнічныя прадпісанні, а таксама тэхналагічныя працэсы. Інакш гэта можа прывесці да няякаснай ўсталёўцы. Горш за ўсё, пры неахайнай працы можна сапсаваць запорную арматуру.

відэа

Даведачная інфармацыя па абслугоўванню запорной арматуры:
