Вадагазаправодныя труба: дк і рэальныя памеры
Што гэта за параметр - ДК? Як ён суадносіцца з рэальнымі памерамі труб? Для чаго ён уведзены і ў якіх адзінках можа вымярацца? Якія значэння ён можа прымаць? У артыкуле мы паспрабуем адказаць на гэтыя пытанні.
Што гэта такое
ДК (намінальны або ўмоўны дыяметр, умоўны праход) - гэта параметр, які характарызуе сумяшчальнасць труб і арматуры для іх. Скажам, любая труба ДУ25 будзе сумяшчальная з кутком або муфтай таго ж ўмоўнага праходу.
Нягледзячы на тое, то ўмоўны праход прыблізна роўны ўнутраным дыяметры ў міліметрах, ён звычайна прыводзіцца без ўказанні якіх-небудзь адзінак. Гэта значыць назву труба ДУ40 будзе правільным, а вось ДК 50 мм - не.
Заўважце: дакладнае супадзенне ўмоўнага праходу і фактычнага ўнутранага дыяметра магчыма, але з'яўляецца хутчэй супадзеннем, чым правілам. Памеры трубы ДК 65 або 100 рэгламентуюцца дзеючымі ДАСТ; аднак аднаму значэнні ўмоўнага праходу адпавядае адзін вонкавы дыяметр і некалькі значэнняў таўшчыні сценак, што, відавочна, дасць некаторы роскід дыяметраў ўнутраных.
Поўны пералік умоўных праходаў змяшчаецца ў ДАСТ 28338-89. Ён прадугледжвае дыяпазон значэнняў ад 2,5 да 4000. Аднак, паколькі нас цікавяць перш за ўсё трубаправоды сантэхнічнага прызначэння, у далейшым мы абмяжуемся выраблянымі паводле ДАСТ 3262-75 сталёвымі вадагазаправодныя трубы; іх максімальны ДК абмежаваны значэннем 150.
Карысна ведаць, што табліца значэнняў ўмоўнага праходу падабрана такім чынам, каб кожны наступны памер павялічваў прапускную здольнасць трубаправода на 60 - 100%. Яна, як мы памятаем з фізікі, прапарцыйная плошчы перасеку, якое расце ўслед за квадратам дыяметра.
Цалі і разьбярства
Рызыкуючы яшчэ больш заблытаць чытача, мы павінны згадаць яшчэ адзін факт, які тычыцца тыпаразмераў трубаправодаў. Згодна з расійскіх стандартаў, адзінкай вымярэння дыяметра труб з'яўляецца міліметр.
У выпадку ДК ён не паказваецца, але маецца на ўвазе; аднак для вадагазаправодныя труб нароўні з нейкім абстрактным умоўнай праходам выкарыстоўваецца англійская цалю. Так, труба ДУ20 часта згадваецца як 3/4 цалі, а труба ДУ32 - як 1 1/4.
Даведка: англійская цаля роўны 2,54 см.
Пры гэтым просты пералік цаляў у метрычную сістэму вымярэнняў прывядзе нас да нечаканага адкрыцця.
Згодна з ДАСТ 3262-75, памеры трубы ДУ15 павінны адпавядаць наступным значэнняў:
- Вонкавы дыяметр - 21,3.
- Таўшчыня сценкі - 2,5, 2,8 або 3,2 у залежнасці ад таго, да якога тыпу адносіцца выраб (яно можа быць лёгкім, звычайным і ўзмоцненым). Адпаведна, нескладаны падлік дасць нам ўнутраны дыяметр у 16,3, 15,7 або 14,9 мм.
Між тым 1/2 цалі - гэта 12,7 мм. Так пра што ж кажа найменне полудюймовых труба? Толькі аб тым, што на ёй можна нарэзаць трубавую разьбу адпаведнага памеру.
Прывядзём некаторыя значэння памераў часта выкарыстоўваюцца пры мантажы сантэхнічнага абсталявання трубавых резьб.
| Памер трубавай разьбы (цалі) | Вонкавы дыяметр (на яе грэбенi, мм) | Унутраны дыяметр (па западзіны, мм) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33,250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
ДАСТ 3262-75

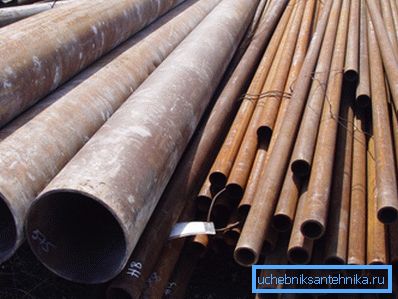

Вернемся, аднак, да вадагазаправодныя трубах. Каб даведацца, якія памеры трубы ДУ20 або якім вонкавым дыяметрам валодае труба ДУ50, дастаткова ўважліва вывучыць ДАСТ 3262-75, па якім яны вырабляюцца.
памеры
| умоўны праход | вонкавы дыяметр | Таўшчыня сценкі труб | ||
| лёгкіх | звычайных | узмоцненых | ||
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Вось поўны пералік апісаных стандартам тыпаразмераў. Каб даведацца, да прыкладу, усе памеры трубы ДУ40, досыць знайсці яе ў табліцы.
Звярніце ўвагу! Унутраны дыяметр роўны рознасці вонкавага дыяметра і падвоенай таўшчыні сценкі. Для лёгкай ДУ40 ён складзе 48 - (3 х 2) = 42 мм.
Іншыя патрабаванні
Стандарт змяшчае не толькі сортамент што вырабляецца па ім прадукцыі.
У ім ёсць шэраг патрабаванняў да вытворчасці.

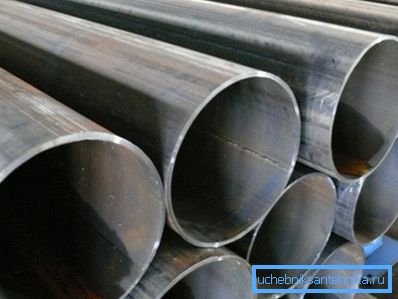

- Усе ВГП трубы - электросварные, то ёсць вырабляюцца вальцеванием плоскай нарыхтоўкі і наступнай проваркой падоўжнага шва.
- У рамках стандарту яны могуць вырабляцца як без антыкаразійнага пакрыцця, так і ацынкаванымі.
Карысна: цана апошніх вышэй прыкладна на 50%.
- Працоўнае гідраўлічнае ціск павінен складаць не менш за 25 кгс / см2 для лёгкіх і звычайных вырабаў, і 32 кгс / см2 для узмоцненых.
- Даўжыня прамых адрэзкаў складае ад 4 да 12 метраў. Згодна з ДАСТ, яны могуць пастаўляцца немерной, мернай і кратнай мернай даўжыні; у апошнім выпадку робіцца прыпуск у 5 мм на кожны рэз.
карысныя дробязі
Напрыканцы дазволім сабе даць некалькі карысных саветаў ўладальніку дома або кватэры, які збіраецца мантаваць вадаправод або сістэму ацяплення сваімі рукамі.
- Чорную сталь ёсць сэнс выкарыстаць толькі на апале. І тое пры ўмове, што сістэма ацяплення не скідваецца на лета: спалучэнне волкасці і доступу паветра сталі супрацьпаказана.

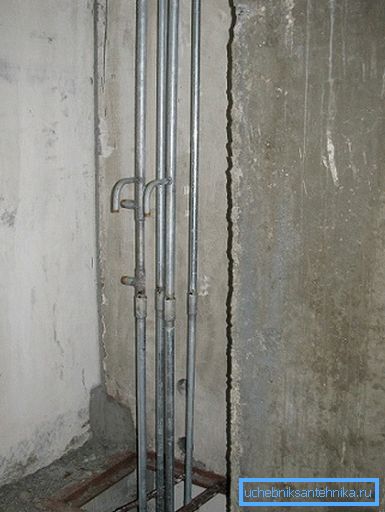

- Ацынкоўка збіраецца выключна на разьбой. Інструкцыя звязана з тым, што на зварных злучэннях цынкавае пакрыццё выгарае.

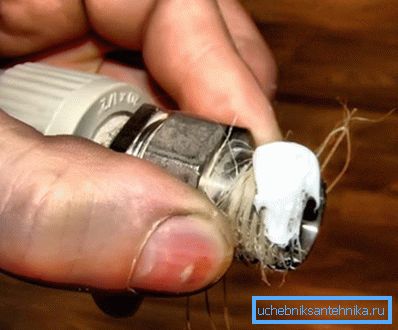

- Для герметызацыі разьбовых злучэнняў прасцей і танней за ўсё выкарыстоўваць лён з фарбай. Лён танны, але схільны гніенню; фарба цалкам вырашае гэтую праблему.
заключэнне
Спадзяемся, што прапанаваны увазе чытача матэрыял дапаможа яму зарыентавацца ў тыпапамераў прысутных на рынку сталёвых труб. Як заўсёды, у відэа ў гэтым артыкуле можна знайсці дадатковую інфармацыю. Поспехаў!
