Вадагазаправодныя труба і яе асаблівасці

Яшчэ не так даўно пры будаўніцтве практычна любых трубаправодаў выкарыстоўваліся вадагазаправодныя (ВГП) трубы. У наш час папулярнасць на іх некалькі знізілася, аднак яны да гэтага часу шырока прымяняюцца пры прыладзе цеплавых, газаправодных і вадаправодных сістэм.

Далей мы разгледзім асаблівасці гэтых труб, іх віды і спосабы мантажу.

вадагазаправодныя трубы

Асаблівасці ВГП труб

Вялікая папулярнасць дадзенай прадукцыі, нягледзячы на ​​шырокі асартымент труб на рынку, тлумачыцца тым, што на участках адкрытых трас, мантаж трубаправодаў з іншых матэрыялаў немагчымы. Нават поліэтыленавыя трубы можна выкарыстоўваць далёка не для ўсіх выпадкаў (см.также артыкул Сталёвыя вадагазаправодныя трубы - іх характарыстыка і асаблівасці).

Акрамя таго, некаторыя тэхнічныя ўмовы вызначаюць жорсткія патрабаванні да газаправодаў, у выніку якіх пры іх мантажы не могуць прымяняцца трубы з пластыка, якімі б яны ні валодалі высокімі эксплуатацыйнымі якасцямі. Таму можна не сумнявацца ў тым, што яшчэ доўгі час гэтыя трубы будуць заставацца актуальнымі.

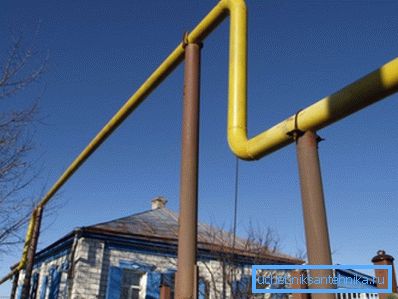

газаправод

Сярод асноўных іх пераваг можна вылучыць наступныя моманты:

  • Дастаткова нізкая сабекошт;
  • Магчымасць зваркі матэрыялу;
  • Магчымасць выгібу;
  • Высокая трываласць;
  • Ўстойлівасць да цеплавых дэфармацыям;
  • Ўстойлівасць да моцных гідраўлічным ударам;
  • Даўгавечнасць.

Варта адзначыць, што ўсе гэтыя характарыстыкі вадагазаправодныя труб ўласцівыя ўсім іх сортамента.

Звярніце ўвагу! Даўгавечнасць трубаправода залежыць ад умоў эксплуатацыі і транспартуецца вадкасці.

вытворчасць труб

тэхналогія вырабу

ВГП трубы вырабляюць з вугляродзістай сталі.

Тэхналогія вытворчасці выглядае наступным чынам:

  • У першую чаргу падрыхтоўваюцца нарыхтоўкі для вырабы - штрипсы.
  • Затым выконваецца іх фармоўка, у выніку чаго нарыхтоўкі прымаюць адпаведную форму.
  • Далей заварваецца шво пры дапамозе электразваркі. Пасля гэтага трубу можна лічыць гатовай.

Нарматыўнае якасць гэтых вырабаў рэгламентуе ДАСТ 3262-75. Варта адзначыць, што абавязковай працэдурай кантролю якасці з'яўляецца рэнтгенаграфія шва. Звязана гэта з тым, што менавіта шво з'яўляецца участкам падвышанай рызыкі.

Ацынкаваныя сталёвыя трубы

характарыстыкі

Не ўдаючыся ў разнастайныя нюансы, якія радавому спажыўцу, як правіла, не патрабуюцца, разгледзім асноўныя эксплуатацыйныя характарыстыкі гэтых вырабаў, веданне якіх можа спатрэбіцца для працы з імі.

Да прыкладу, калі патрабуецца выканаць немасштабный рамонт вадаправода або сістэмы ацяплення, трэба ведаць якога тыпу труб варта аддаць перавагу.

Тэхнічныя характарыстыкі вадагазаправодныя трубы па Дасце 3262 75 ўключаюць:

  • дыяметр;
  • Умоўны праход;
  • Таўшчыню сценкі і некаторыя іншыя параметры.

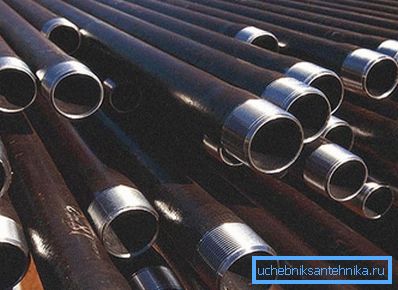

Вадагазаправодныя трубы з разьбой

Класіфікацыя ВГП труб

Сортамент вадагазаправодныя труб таксама вызначае ДАСТ 3262-75, паводле якога вырабы ў першую чаргу падзяляюцца на:

  • Ацынкаваныя сталёвыя;
  • Ня ацынкаваныя сталёвыя (чорныя).

Цынк дазваляе прадухіліць развіццё карозіі. Адпаведна, даўгавечнасць ацынкаваных вырабаў можа быць вышэй.

Акрамя таго, па ступені гатоўнасці, трубы могуць быць:

  • З нарэзанай на абодвух канцах разьбой;
  • Без разьбы.

Звярніце ўвагу! На трубы вытворцам можа быць нанесена кароткая ці доўгая разьба. Ацынкаваныя трубы з разьбой могуць таксама камплектавацца злучальнымі муфты.

На фота - узмоцненая труба

Чорная ВГП труба ў залежнасці ад таўшчыні сценкі падзяляецца на наступныя тыпы:

  • Ўзмоцненая - таўшчыня сценак ад 2,5 да 5,5 мм.
  • Лёгкая - таўшчыня сценак складае ад 1,8 да 4 мм.
  • Ардынарныя - таўшчыня сценак у межах 2 - 4,5 мм.

Лёгкія трубы могуць працаваць пры гідраўлічным ціску каля 25 кгс / см2, узмоцненыя жа здольныя вытрымаць 32 кгс / см2.

групы дакладнасці

Існуе дзве групы дакладнасці дадзенай прадукцыі:

звычайнай дакладнасці Пры вырабе гэтых вырабаў не нармуюцца механічныя ўласцівасці і хімічны склад. Як правіла, іх выкарыстоўваюць для газаправодаў, вадаправодаў і сістэм ацяплення бытавога прызначэння.
падвышанай дакладнасці Да гэтай групы ставяцца ацынкаваныя трубы. Іх ужываюць пры мантажы глабальных магістраляў. Вырабы вытрымліваюць ўнутранае ціск у 40-50 атмасфер.

Звярніце ўвагу! Пры маркіроўцы разгляданых вырабаў не абазначаюць вонкавы дыяметр. Гэты параметр заменены умоўным праходам, які застаецца нязменным, па-за залежнасці ад таўшчыні сценак. Умоўны праход (ДК) і таўшчыню сценак рэгулюе ДАСТ.

Нормировка

ВГП трубы звычайна вырабляюцца вытворцамі наступнай даўжыні:

  • 4-12 метра;
  • Мернай кратнай даўжыні;
  • Немерной даўжыні (якая знаходзіцца ў межах мернай).

Максімальнае адхіленне ў паказчыках даўжыні і масы не павінна перавышаць больш за восем адсоткаў. Трэба сказаць, што цана на вырабы залежыць не ад яго даўжыні, а ад вагі. Адпаведна, чым больш дыяметр і таўшчыня сценак, тым вышэй яго кошт.

Звярніце ўвагу! Вага ацынкаванай трубы адрозніваецца ад вагі звычайных вырабаў на 3 адсотка ў большы бок.

Вага вадагазаправодныя трубы па Дасце 3262 75 разлічваецца з улікам шчыльнасці сталі 7,85 г / см3. Максімальны вага пагоннага метра (таўшчыня сценкі 5,5 мм і дыяметр 165 мм) складае 21,63 кг. Мінімальны жа вага пагоннага метра - 370 г (дыяметр вырабы 10 мм і таўшчыня сценкі 1,8 мм).

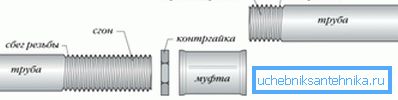

Схема разьбовага мантажу

асаблівасці мантажу

Мантаж трубаправодаў з выкарыстаннем дадзенага матэрыялу можа выконвацца двума спосабамі:

  • Разьбовым метадам пры дапамозе муфт;
  • Шляхам электросварочного злучэння.

Інструкцыя па мантажы ў першым выпадку выглядае так:

  • У першую чаргу на разьбовай згон трэба накруціць контргайку.
  • Затым разьбу трэба вышмараваць герметыкам альбо абгарнуць пакуллем, папярэдне прасякнутай герметыкам. Для мантажу трубаправода можна прахарчаваць пакулле салідолам.
  • Затым разьбовай згон трэба ўкруціць ў муфту.
  • Разьбовае злучэнне дэталяў трэба зафіксаваць контргайкой, якая павінна быць закручаная да шчыльнага кантакту з муфтай.

Што тычыцца зварнога мантажу, то для яго трэба выкарыстоўваць трубы з гладкімі тарцамі.

Схема злучэння выглядае наступным чынам:

  • Тарцы стыкуемых дэталяў размяшчаюцца на роўнай паверхні і прыціскаюцца адзін да аднаго.
  • Затым у вобласці стыку выконваецца прыхапілі - зварной кропкавае злучэнне з некалькіх бакоў.
  • Пасля гэтага прыхопленая трубы трэба выраўнаваць па гарызанталі. Можна проста пакатаць іх па роўнай паверхні.
  • Пасля гэтага месца стыку заварваецца суцэльным швом па акружнасці.

Трэба сказаць, што выканаць такое злучэнне сваімі рукамі, калі вы не дасведчаны зваршчык, наўрад ці атрымаецца. Таму для самастойных рамонтаў лепш выкарыстоўваць першы варыянт.

выснову

Нягледзячы на ​​вялікую папулярнасць сярод спажыўцоў палімерных труб, ВГП трубы застаюцца вельмі запатрабаванымі, прычым, будуць заставацца такімі яшчэ доўгі час. Гэта звязана з іх характарыстыкамі і шэрагам іншых агучаных вышэй вартасцяў.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
