Вадаправодная муфта - віды і асаблівасці

04-09-2018

Трубы

У большасці выпадкаў злучэнне водаправодных труб ажыццяўляецца пры дапамозе муфты. Дадзеная злучальная дэталь выконвае важную функцыю - забяспечвае герметычны мантаж элементаў трубаправода. Ніжэй мы разгледзім, якія існуюць віды муфт, асаблівасці іх мантажу, а таксама асноўныя функцыі, якія яны могуць выконваць.

Агульныя звесткі

Класічная муфта ўяўляе сабой кароткую трубку, унутраны дыяметр якой адпавядае вонкавай дыяметры злучаных труб. Такія фітынгі могуць прымяняцца як у маналітных, так і разборных трубаправодах.

Варта адзначыць, што матэрыял дэталі можа быць любым, адзінае патрабаванне - ён павінен быць такім жа, як і матэрыял трубаправода. Ніжэй падрабязней азнаёмімся з рознымі відамі гэтых вырабаў.

спосабы мантажу

Асноўным адрозненнем разгляданых вырабаў з'яўляецца спосаб іх мантажу.

Па гэтым параметры яны адрозніваюцца на наступныя тыпы:

рэзьбавыя;
Приварные пластыкавыя;
абціскныя;
компрессіонные.

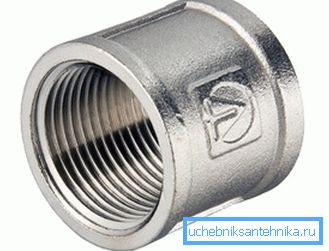

рэзьбавыя

Як правіла, рэзьбавыя фітынгі ўжываюцца для сталёвых трубаправодаў.

Інструкцыя па іх злучэнню пры дапамозе дадзенай муфты ажыццяўляецца наступным чынам:

У першую чаргу трэба абрэзаць злучаныя трубы строга перпендыкулярна восі.
Затым на дэталі наразаецца разьба.
Далей накручваюцца падціскаюць гайкі.
Пасля гэтага трубы па чарзе ўкручваюцца ў злучальную дэталь.
У завяршэнне работы падкручваць падціскаюць гайкі.

На гэтым праца завершана.

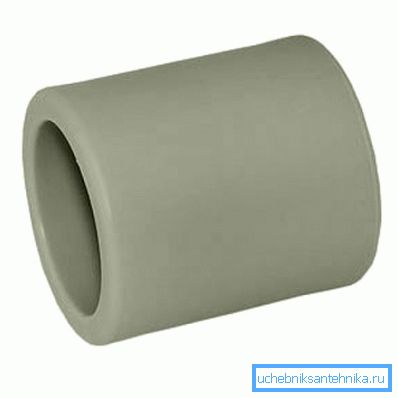

Поліпрапіленавая приварная злучальная дэталь

Приварные

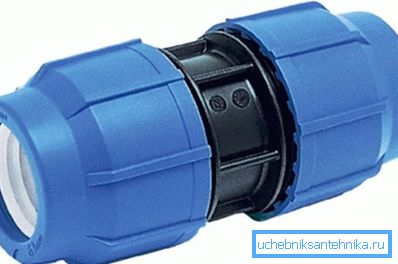

Як правіла, приварным спосабам усталёўваюць пластыкавыя муфты для вадаправода. Прычым, у залежнасці ад тыпу пластыка, працэс іх зборкі вадаправода можа адрознівацца:

поліпрапілен	Зварка (пайка) фітынга выглядае наступным чынам: Труба і злучальная дэталь ўстаўляюцца ў разагрэтыя асадкі спецыяльнага паяльніка. Пасля размякчэння пластыкавай паверхні, дэталі выцягваюцца з паяльніка і злучаюцца адзін з адным. Пасля астывання пластыка, гэтак жа сама злучаецца з фітынгам другая труба.
ПВХ	Спосаб мантажу ПВХ трубаправода больш нагадвае склейванне, а не зварку. Аднак, злучаныя паверхні пад уздзеяннем хімічнага складу (клею) расплаўляюцца і зварваюцца. Таму яго таксама можна аднесці да сварке.Монтаж ажыццяўляецца ў такім парадку: Злучаем труба абразаецца, пасля чаго ўстаўляецца ў злучальную дэталь. Затым трэба зрабіць адзнаку, на якую глыбіню яна ўваходзіць у дэталь. Далей размечаны ўчастак сваімі рукамі пры дапамозе пэндзліка нашмароўваецца тонкім пластом адмысловага клею. Пасля гэтага элементы злучаюцца і пракручваюцца на чвэрць абароту. Праз некалькі хвілін такім жа спосабам прыляпляецца другая труба.
ПНД	Як правіла, мантаж ПНД вадаправода ажыццяўляюць пры дапамозе электросварные муфты, якая мае электрычныя спіралі. Пасля сутыкоўкі ўсіх дэталяў, да электромуфте падключаюць спецыяльны апарат, які падае электрычнасць на спіраль. У выніку разагрэву спіралі, дэталі зварваюцца паміж сабой.

Савет! Кошт зварачных апаратаў для пластыкавых труб досыць высокая. Таму для аднаразова мантажу вадаправода мэтазгодней ўзяць абсталяванне на пракат.

абціскныя

Абціскныя муфты для вадаправода ўжываю для металлопластіковых сістэм. Варта адзначыць, што патрэба ў іх узнікае вельмі рэдка, бо «металлопластик» прадаецца ў бухтах, доўгай, што вылічаецца дзесяткамі метраў.

Аднак, калі патрэба ў сутыкоўку ўсё ж узнікае, абціскных элемент усталёўваецца наступным чынам:

Як і ў папярэдніх выпадках, стыкі трэба абрэзаць пад прамым вуглом;
Затым трубкі ўстаўляюцца ў гільзы;
Пасля гэтага месца злучэння абціскаецца адмысловай прыладай.

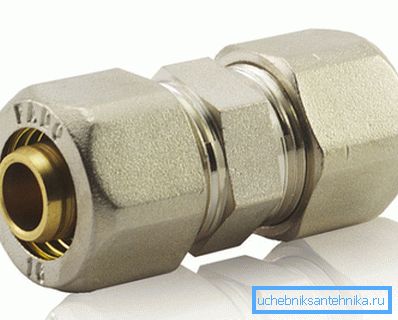

компрессіонные

Компрессіонные фітынгі існуюць для ПВХ і металлопластіковых трубаправодаў. Асноўным іх вартасцю з'яўляецца тое, што іх ўстаноўка не патрабуе наяўнасці спецыяльнага абсталявання.

Ажыццяўляецца ён наступным чынам:

На трубку надзяваюцца дэталі крапяжу - гайка, цанговый кальцо, і пр.
Далей труба апранаецца на штуцэр або ўстаўляецца ў патрубок злучальнай дэталі.
Пасля гэтага насоўваецца цанговых кольца і зацягваецца гайка.

Звярніце ўвагу! Пры ўсталёўцы компрессіонные фітынгаў ня варта моцна зацягваць гайку, асабліва гэта тычыцца пластыкавых трубаправодаў. У адваротным выпадку труба можа трэснуць.

На гэтым працэс мантажу завершаны.

прызначэнне

Як мы высветлілі, асноўнае прызначэнне разгляданых вырабаў заключаецца ў злучэнні труб пры зборцы трубаправода. Аднак, акрамя гэтага некаторыя іх віды могуць выконваць і дадатковыя функцыі.

Да такіх ставяцца наступныя фітынгі:

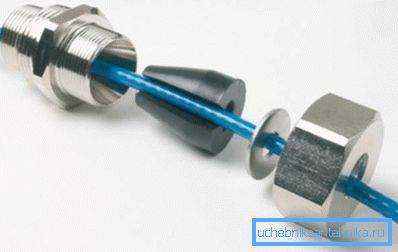

Для высновы термопровода - забяспечвае герметычны выснову провада вонкі. Адпаведна, муфта для вываду термопровода з вадаправода мае гумовыя ўшчыльняльнікі, якія абціскаюць провад.

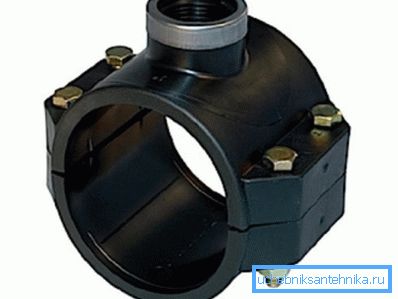

Для ўрэзкі пад ціскам - прымяняюцца ў тым выпадку, калі няма магчымасці перакрыць вадаправод. Муфта для урэзкі ў вадаправод пад ціскам маюць мацаванне тыпу хамут, якое апранаецца на асноўную магістраль і замыкалыя прылада, якое перакрывае паток вады. Свідраванне магістралі ажыццяўляецца пасля ўстаноўкі хамута.

Супрацьпажарныя муфты на вадаправод забяспечваюць пасіўную вогнеаховы жылля. Гэтыя вырабы, па сутнасці, уяўляюць сабой сталёвы кажух, які усталёўваецца на трубы.

Як правіла, выконваецца ўстаноўка супрацьпажарных муфт на стояках вадаправода, у месцах яго праходу праз перакрыцце, а таксама на разводку, у галіне праходу праз сцены.

Вось, мабыць, і ўсе найбольш распаўсюджаныя віды разгляданых фітынгаў, якія ўжываюцца ў вадаправодах.

выснову

Муфты ўжываюцца практычна ва ўсіх відах вадаправодаў. Большасць з іх прызначаны для злучэння паміж сабой труб, аднак, існуюць і такія фітынгі, якія выконваюць і іншыя не менш важныя функцыі.

З відэа ў гэтым артыкуле можна азнаёміцца з некаторай дадатковай інфармацыяй па гэтай тэме.
