Вадаправодная поліэтыленавая труба: нарматыўная

Наколькі практычныя вадаправодныя напорныя трубы з поліэтылену? Якімі стандартамі рэгламентуецца іх вытворчасць? Якімі спосабамі можна выканаць мантаж вадаправода з поліэтыленавых труб - сваімі рукамі і з выкарыстаннем прамысловага абсталявання? Паспрабуем адказаць на гэтыя пытанні.

першае знаёмства

Што мы ведаем пра поліэтылене? Гэта самы танны і распаўсюджаны ў свеце пластык, які атрымліваецца полімерызацыі газу этылену. Ён стоек да кіслот, шчолачаў і нізкіх тэмператур, лёгка пераносіць значныя механічныя нагрузкі і моцныя ўдары дзякуючы глейкасці і амартызуе уласцівасцях.

Заўважце: эластычнасць палімера захоўваецца пры адмоўных тэмпературах, таму вадаправодныя трубы з поліэтылену могуць пераносіць замярзанне вады ў іх без разбурэння. Труба расцягваецца, а пасля размарозкі вяртаецца да зыходнага памеру.

У залежнасці ад умоў полімерызацыі адрозніваюць поліэтылен нізкага (ПНД), сярэдняга (ПСД) і высокага (ПВД) ціску:

Ад механічных уласцівасцяў пластыка залежыць тое, якой трываласцю валодае вырабленая з яго палімерная вадаправодная труба. Найбольш трывалыя вырабы з ПНД.

Працоўная тэмпература труб абмежаваная 40 - 60С: пры большай тэмпературы палімер пачынае размягчаться.

нарматыўная дакументацыя

Патрабаванні да якасці труб выкладзены ў ДАСТ 18599-2001. Вылучым некаторыя моманты, якія маюць практычнае значэнне пры іх выбары і эксплуатацыі.

Асноўныя эксплуатацыйныя параметры трубы - гэта:

• намінальны дыяметр. Ён можа прымаць значэнні ад 10 да 1200 мм.
• Намінальная таўшчыня сценкі. Яе значэнне вар'іруецца ад 2 да 59,3 мм.
• MOP - максімальную штатны ціск. Вымяраецца ў мегапаскалей. Для пераліку ў больш звыклыя кгс / см2 досыць памножыць MOP на 10,2.
• SDR - стандартнае памерны стаўленне, стаўленне вонкавага дыяметра да таўшчыні сценкі. Чым менш SDR, там больш разліковае працоўны ціск.

• MRS - так званая працяглая трываласць матэрыялу, якая вымяраецца ў мегапаскалей. Гэты параметр з некалькі імглістым апісаннем заўсёды адлюстроўваецца ў назве трубы.

Як чытаць прадугледжаныя стандартам абазначэння?

У іх склад уваходзяць:

1. Указанне на трываласць матэрыялу. ПЭ 32 азначае поліэтылен з MRS = 3,2 МПа, ПЭ 63 - з MRS 6.3 МПа і г.д.
2. Параметр SDR.
3. Намінальныя дыяметр і таўшчыня сценак.
4. Прызначэнне трубы (пітная або тэхнічная).
5. Указанне на ДАСТ 18599-2001.

Напрыклад, пад назвай ПЭ 100 SDR 11 - 32 х 3 пітная ДАСТ 18599-2001 хаваецца поліэтыленавая вадаправодная труба 32 мм з 3-міліметровай сценкай, вырабленая з матэрыялу з MRS = 10 Мпа для пітных патрэб.

Акрамя таго:

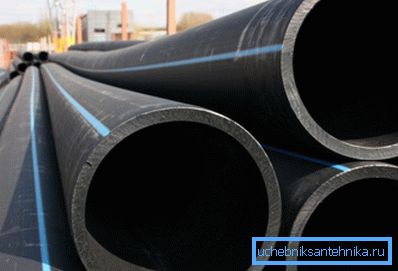

• Колер трубы - чорны (як варыянт - чорны з сінімі палоскамі) або сіні.

Аднак: вырабленыя з ПЭ 32 вырабы павінны мець выключна чорны колер.

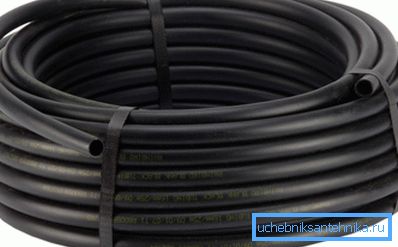

• Пры дыяметры да 180 мм трубы могуць пастаўляцца ў бухтах, на шпульках і ў прамых адрэзках. Пры большым дыяметры - толькі ў прамых адрэзках.
• Вырабы павінны мець гладкія паверхні - вонкавую і ўнутраную. Дапускаецца толькі невялікая хвалістасць.

мантаж

Як сабраць вадаправод з поліэтыленавых труб, якія пастаўляюцца ў прамых адрэзках? Спосабы злучэння залежаць, перш за ўсё, ад дыяметра і таўшчыні сценкі.

Сценкі больш за 4 мм

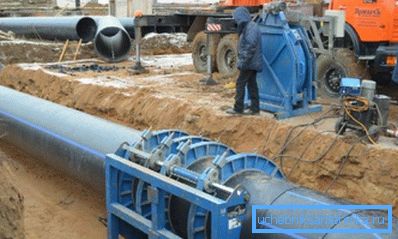

Тут у якасці асноўнага спосабу мантажу выступае стыкавых зварка. Для аплаўлены тарцоў труб выкарыстоўваецца плоскі, пакрыты антиадгезивным пакрыццём электрычны награвальны элемент (люстэрка); цэнтроўка і наступны труб прыціск забяспечваюцца ручным, механічным або (пры вялікім дыяметры) гідраўлічным прыстасаваннем.

Высілак прыціску роўна 1,5 кг / см2; час нагрэву і фіксацыі вызначаецца таўшчынёй сценкі трубаправода:

Нягледзячы на ​​невысокую цеплаправоднасць палімера, паўнавартаснай абароны ад замярзання пры нізкім расходзе вады праз трубаправод ён не забяспечвае. Вонкавы вадаправод з поліэтыленавых труб заўсёды пракладваецца ніжэй узроўня прамярзання грунта; адпаведна, каштарыс на пракладку вадаправода з поліэтыленавых труб воляй-няволяй будзе ўключаць земляныя работы, а ў зімовы час - яшчэ і адтаванне верхняга пласта глебы.

Цікава, што звараныя стыковой зваркай канчукі нярэдка выкарыстоўваюцца для рэканструкцыі старых сталёвых і чыгунных магістраляў водазабеспячэння, прычым не заўсёды гэтыя работы патрабуюць правядзення раскопак.

Спосабы працяжкі поліэтыленавай трубы ў стары вадаправод можна аднесці да двух асноўных катэгорыях:

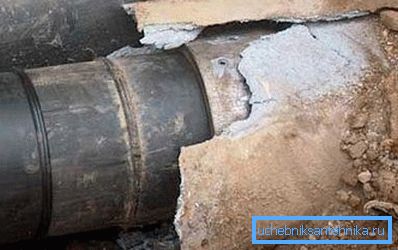

1. Пропуск праз старую магістраль трубы меншага дыяметра. Меншая шурпатасць поліэтылену у параўнанні з металамі кампенсуе паменшыў прасвет; аднак адклады на сценках старых труб могуць зрабіць працяжкі праблематычнай. Нават нягледзячы на ​​папярэднюю механічную ачыстку: парой ёрш няздольны справіцца з шматгадовымі наслаеньнямі вапны і іржы.

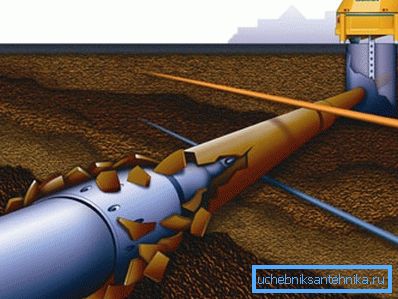

1. Пропуск трубы таго ж дыяметра з папярэдніх разбурэннем старога трубаправода. У гэтым выпадку праз старую трубу папярэдне працягваць тросам гідраўлічны калибратор, які цыклічна павялічвае і памяншае свой вонкавы дыяметр, руйнуючы старую магістраль і ўціскаючы яе фрагменты ў грунт.

Сценкі менш за 4 мм

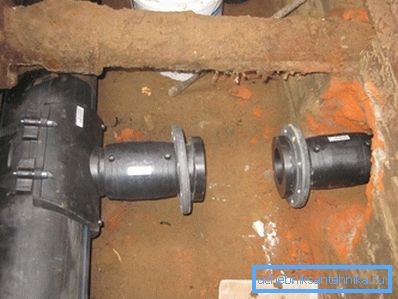

Пры невялікай таўшчыні сценак зборка вадаправода з поліэтыленавых труб сваімі рукамі можа ажыццяўляцца з дапамогай электросварные або компрессіонные фітынгаў.

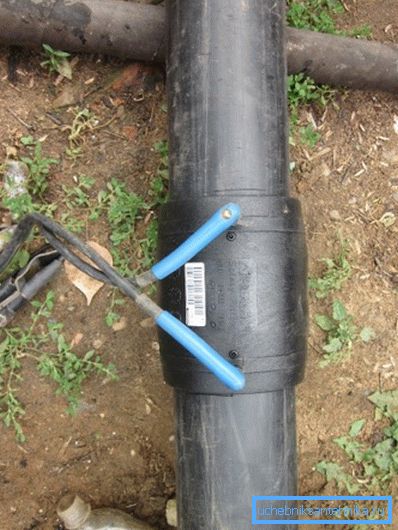

• У першым выпадку раструбные фітынгі апранаюцца на канцы труб, пасля чаго на іх кантактныя клемы падаецца ток напругай 12 вольт. Разагрэў убудаванага ў фітынг спіральнага нагревателя прыводзіць да таго, што ён надзейна сплаўляецца з трубой.

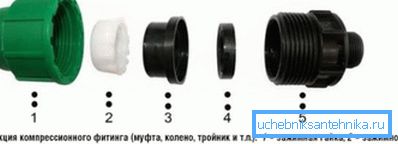

• Компрессіонные фітынг абціскае трубу гумовым колцавых ўшчыльняльнікам пры зацягванні прыцемках накладную гайкі. Гэты спосаб злучэння не патрабуе прымянення якога-небудзь інструмента, акрамя нажніц для рэзкі труб. Цеч пры зборцы дапаможа пазбегнуць найпростая інструкцыя: будзьце ўважлівыя пры пазіцыянаванні гумовага ўшчыльняльнага кольцы і пазбягайце яго траплення міма пазы паміж трубой і корпусам фітынга.

заключэнне

Будзем спадзявацца, што нам удалося адказаць на ўсе пытанні, якія цікавяць чытача пытанні. Як заўсёды, дадатковую тэматычную інфармацыю яму прапануе відэа ў гэтым артыкуле. Поспехаў!
