Вадаправодныя фітынгі - незаменны элемент пры мантажы

Вадаправод ці трубаправод сістэмы ацяплення ў кватэры немагчыма пракласці без злучэнняў асобных сегментаў труб. Таксама не атрымоўваецца абыйсціся без рэзкіх паваротаў, а таксама разгалінаванняў трубаправода. Улічваючы гэты факт, не абысціся без спецыяльных прыстасаванняў - фітынгаў, якія забяспечваюць надзейнае, герметычнае злучэнне.

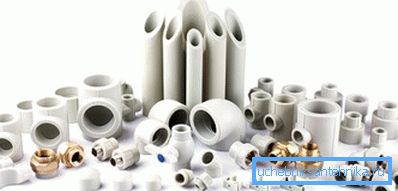

сямейства фітынгаў

віды фітынгаў

Даволі складана прывесці поўная класіфікацыя бо шмат што залежыць ад таго, што пакладзена ў аснову падзелу на групы.

Напрыклад, калі выкарыстоўваць як галоўны крытэр спосаб злучэння, то можна вылучыць усяго 2 тыпу такіх прылад:

  • неразъемные - класічным прадстаўніком гэтай групы можна лічыць зварныя злучэння труб. Напрыклад, пластыкавы вадаправод і фітынгі з таго ж матэрыялу (поліпрапілена) проста разаграваюцца спецыяльным паяльнікам і потым труба ўстаўляецца ў раструб, пры застыванні дасягаецца герметычнасць стыку;

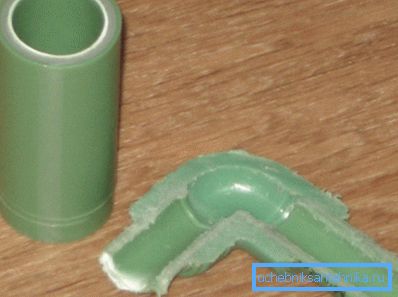

Такое злучэнне назваць раздымным ніяк нельга
  • раздымныя -як прыклад можна прывесці разьбовай стык, калі трубы металічныя, то разьба можа наразаем на самой трубе.Также могуць выкарыстоўвацца компрессіонные злучальныя прылады, злучэнне з дапамогай прыцемках накладную гайкі вельмі простае і зручнае;
  • ўмоўна раздымныя - злучэнне, напрыклад, металлопластіковых труб з дапамогай прыцемках накладную гайкі і абціскных кольцы фармальна хоць і адносіцца да катэгорыі раздымных, але пры неабходнасці яго часцей за ўсё мяняюць цалкам.

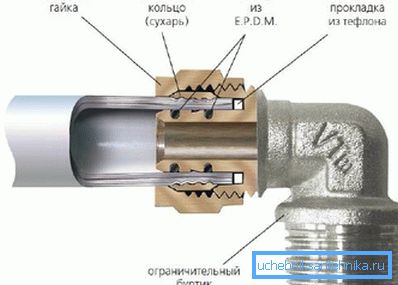

Такое злучэнне лічыцца ўмоўна-раздымным

Што да матэрыялу, з якога гэтыя злучальныя элементы вырабляюцца, то вылучыць можна:

  • металічныя (часцей за ўсё гаворка ідзе пра латуневых мадэлях);
  • пластыкавыя - для вадаправода ў асноўным ужываецца поліпрапілен і поліэтылен, так што і фітынгі выкарыстоўваюцца пластыкавыя;
  • камбінаваныя, напрыклад, у поліпрапіленавых водорозетках корпус выкананы з ПП, а вось унутраная частка - тая, да якой падключаецца змяшальнік, вырабляецца з латуні.

Па-за залежнасці ад таго, якія менавіта мадэлі выкарыстоўваюцца - вадаправодныя пластыкавыя фітынгі або металічныя, па прызначэнні іх можна падзяліць на:

  • куты, адводы - яны выкарыстоўваюцца ў тым выпадку, калі трэба забяспечыць паварот трубаправода на пэўны кут. Кут павароту змяняецца з вызначаным крокам;
На фота - прыклад павароту на 90?

Звярніце ўвагу! Некаторыя трубы, напрыклад, металлопластіковые, металічныя можна гнуць пры мантажы. Гэта дазваляе мінімізаваць патрэба ў злучэннях і забяспечвае больш плаўны паварот з мінімальнымі стратамі ціску.

  • муфта - участак трубкі для простага злучэння двух рэшт трубаправода;
  • для стварэння складанага вузла спатрэбіцца такі элемент як крыжавіна, а усталяваны на ёй шаравой кран з сервоприводом дазволіць яшчэ і рэгуляваць рух патоку, пры неабходнасці падзяліўшы яго на 2 контуру;

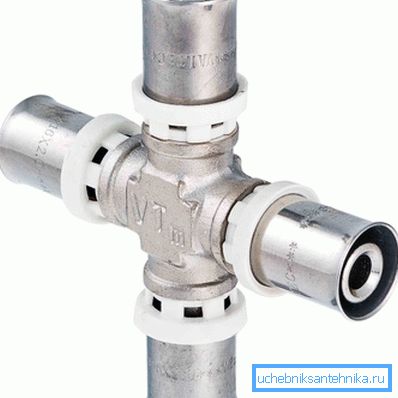

Крыжавіна дазволіць стварыць складаны вузел
  • калі трэба «размножыць» паток асноўнай трубы, то выкарыстоўваюцца траякі - фітынгі для урэзкі ў вадаправод;
  • адзначыць можна і разнастайныя заглушкі і перахаднікі - яны выкарыстоўваюцца пры неабходнасці злучэння 2 труб рознага дыяметра.

Кароткая характарыстыка папулярных у побыце фітынгаў

Даволі часта ўсе працы па мантажы вадаправода, ацяплення і каналізацыі ў доме чалавек выконвае сваімі рукамі, таму не лішнім будзе кароткае апісанне выкарыстаных пры гэтым фітынгаў.

Злучэнне металічных труб

Самае простае рашэнне - нарэзаць разьбярства на канцах труб і злучыць іх, папярэдне выканаўшы подмотку ФУМ стужкай або звычайнай пакуллем, часам выкарыстоўваецца і зварка. Фланцевый тып злучэння ў хатніх умовах не ўжываецца.

У апошні час часцей сталі выкарыстоўвацца злучэння з выкарыстаннем прыцемках накладную гайкі і абціскных кольцы. На трубу проста апранаецца прыцемках накладную гайка, затым абціскны кольца, ўпартае кольца, герметызавальныя пракладкі. Затым гайка накручваецца спачатку рукамі, а потым і ключом на разьбовую частку.

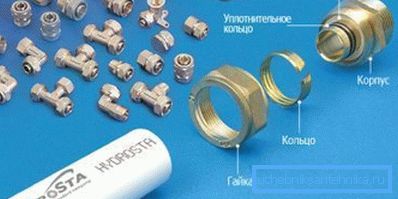

Прылада абціскных фітынгаў

Звярніце ўвагу! Калі разьбовай або зварной стык здольны вытрымаць значнае механічнае ўздзеянне, то абціскны - не. Злучэнне можна пры жаданні разбурыць голымі рукамі.

Тым не менш, такі тып злучэння труб карыстаецца папулярнасцю. Па-першае, наўрад ці ў працэсе эксплуатацыі яму прыйдзецца вытрымліваць значныя намаганні. А па-другое, кошт такога фітынга ненашмат перавышае адзнаку ў 100 рублёў, для сямейнага бюджэту - велічыня абсалютна непрыкметная.

Фітынгі для пластыкавых труб

У выпадку з пластыкавым трубаправодам варыянтаў злучэнні таксама некалькі. Поліпрапіленавыя злучальныя элементы выпускаюцца для зварнога злучэння.

Інструкцыя па выкананні работ выглядае такім чынам:

  • труба абразаецца, рэз павінен быць роўным без скосаў;
  • затым спатрэбіцца спецыяльны паяльнік. Награвальны элемент формай трохі нагадвае прас, на якім размешчаны невялікія адрэзкі металічных труб рознага дыяметра. Пасля таго, як гэтая частка разагрэецца да працоўнай тэмпературы, на яе апранаецца фітынг і сама труба;
  • счакаўшы пару хвілін труба хутка ўстаўляецца ў яго. Пры гэтым важна, каб не было перакосу. Частка расплаўленага пластыка пры гэтым выціснула, утварыўшы ободок вакол стыку - гэта абсалютна нармальна.

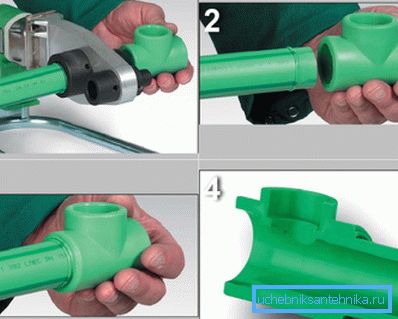

Асноўныя этапы «зваркі»

Даволі часта для пракладкі вонкавай часткі вадаправода выкарыстоўваюцца ПНД трубы (поліэтылен нізкага ціску).

Колькасць злучэнняў у такім выпадку мінімальна, выкарыстоўваюцца компрессіонные фітынгі ПНД для вадаправода - яго прылада практычна ідэнтычна звычайным абціскны мадэлям:

  • замест прыцемках накладную гайкі выкарыстоўваецца пластыкавая вечка-гайка;
  • цела прылады выраблена з поліпрапілена;
  • для дасягнення герметычнасці злучэння выкарыстоўваюцца гумовыя кальца-пракладкі.

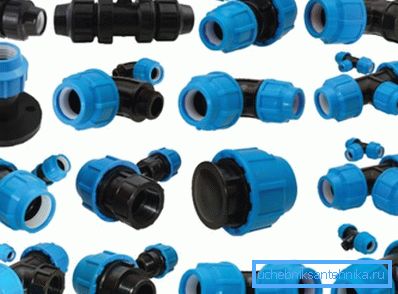

Разнавіднасці ПНД фітынгаў

Канцы труб злучаюцца сапраўды па той жа схеме, што і з выкарыстаннем звычайных абціскных мадэляў. Гэта значыць на трубу апранаецца вечка-гайка і ўшчыльніцельная пракладка, затым канец трубаправода ўстаўляецца да адмовы ў корпус, і гайка накручваецца на разьбу.

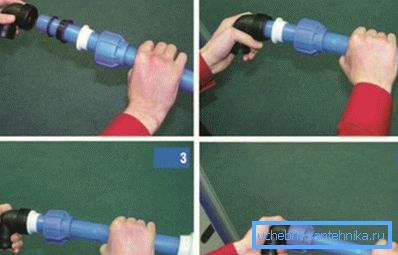

Кіраўніцтва па ўстаноўцы ПНД фітынга

Звярніце ўвагу! ПНД вельмі адчувальны да УФ выпраменьвання, пажадана абмежаваць час яго знаходжання на сонцы.

Што тычыцца надзейнасці, то пластмасавыя фітынгі для вадаправода асаблівых недахопаў не маюць. Адзіным слабым месцам можна назваць ўшчыльняльнае кальцо, часам яно можа стаць прычынай цечы. Так што перыядычна вечка-гайку трэба будзе падцягваць.

падвядзенне вынікаў

Пракладка любога трубаправода практычна немагчымая без выкарыстання фітынгаў. Разнастайнасць гэтых прылад дазваляе арганізаваць сістэму любой складанасці, пры гэтым мантаж гэтага элемента не выкліча цяжкасцей. У сукупнасці з невысокай коштам і надзейнасцю гэта забяспечвае запатрабаванасць фітынгаў розных тыпаў.

На відэа ў гэтым артыкуле паказаны прыклад ўстаноўкі некалькіх ПНД фітынгаў.
