Вадаправодныя разьбы: нарэзка і герметызацыя

Існуе два варыянты зборкі вадаправода: зварка і разьба. І хоць са зварачным апаратам можна ўправіцца хутчэй, рэзьбавыя злучэння таксама не перастаюць выкарыстоўвацца. А вось на пытанні, чаму і галоўнае як гэта адбываецца, мы адкажам у дадзеным артыкуле.

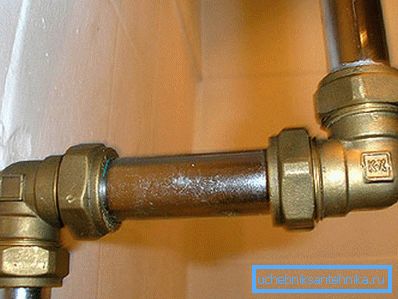

Фота разьбовага злучэння водаправодных труб

агульныя палажэнні

Схема разьбовага злучэння
Абазначэнне на малюнку Назва
d0 вонкавы дыяметр
d1 унутраны дыяметр
t0 вышыня профілю
r радыус западзіны
S крок

Само злучэнне ажыццяўляецца з дапамогай ўваходжання профілю у западзіну, якія наразаюцца па ўнутранай або знешняй паверхні сценак труб і муфт спіралепадобнае чынам.

Калі зварка - гэта адносна новы метад ажыццяўлення злучэнняў элементаў металічнага трубаправода, то разьба выкарыстоўваецца ўжо вельмі даўно і паспела заслужыць сваю рэпутацыю часам.

годнасці

  • Прастата эксплуатацыі сваімі рукамі. Закручванне разьбы - справа, якое па сілах любому, нават абсалютна далёкаму ад сантэхнікі чалавеку.
  • Магчымасць ажыццяўлення демонтажных работ. Для замены які выйшаў з ладу элемента трубаправода вам дастаткова будзе адкруціць яго.
  • высокая надзейнасць. Месца злучэння разбурыць складаней, чым любы іншы ўчастак трубы.
  • Адсутнасць неабходнасці ў дарагое абсталяванні. У выпадку, калі разьба ўжо нарэзаная, то вам наогул спатрэбіцца адзін толькі толькі развадны ключ, цана якога адносна невысокі.

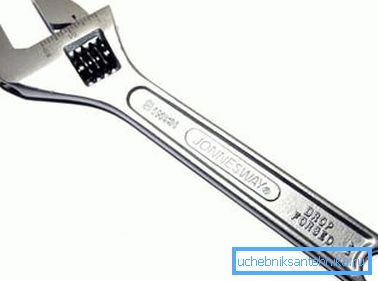

Развадны ключ - самы важны інструмент пры зборцы вадаправода
  • Няма парушэнні цынкавага пласта ў выпадку яго наяўнасці. Зварка жа разбурае нанесены на паверхню труб цынк.

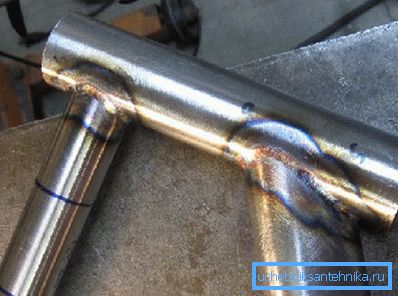

Парушэнне цынкавага пласта ў выніку выканання зварачных работ выразна відаць
  • Акуратны знешні выгляд, які не патрабуе дадатковай апрацоўкі.

недахопы

  • Неабходнасць у дадатковай герметызацыі. Чым ўшчыльніць разьбу на вадаправоднай трубе мы далей разгледзім больш падрабязна.
  • Працаёмкасць працэсу нарэзкі разьбовага злучэння ў выпадку яго адсутнасці.

нарэзка

Калі трубы былі набыты без разьбы, то неабходна яе стварыць. Для гэтага спатрэбяцца пэўныя прылады:

інструменты

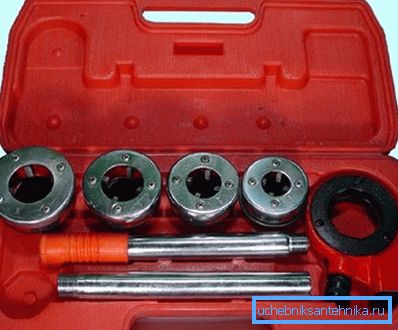

Клупп з наборам плашчакоў

Такім чынам, чым нарэзаць разьбярства на вадаправоднай трубе? Давайце паглядзім:

інструмент прызначэнне
Клупп з наборам фрэз розных дыяметраў Нарэзка знешняй разьбы
газавы ключ Фіксацыя труб у працэсе нарэзкі
машыннае масла Змякчэнне праходу разцоў па метале
«Балгаркі» Абрэзка трубавых вырабаў

Савет: пры працы з "балгаркай" абавязкова апранайце ахоўныя акуляры, так як выпадковае трапленне акалінай ў вока можа прывесці да трагічных наступстваў.

ход работ

  1. Адмяраецца неабходны адрэзак трубы і адразае яго "балгаркай".

Савет: пажадана папярэдне замацаваць металічны выраб у цісках, гэта значна палегчыць працу з ім.

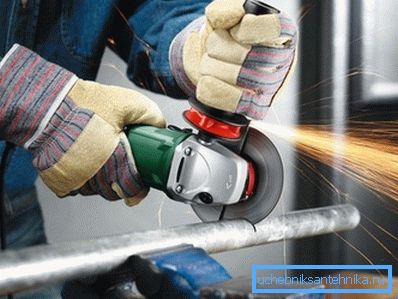

Рэзка трубы
  1. Зразаем фаску з краю трубы, каб палегчыць яе ўваход у плашчак.
  2. Змазваем падрыхтаваны край маслам.
  3. Падносім клупп з падыходнай фрэзай строга перпендыкулярна і пачынаем нарэзку, заціснуўшы адрэзак газавым ключом.

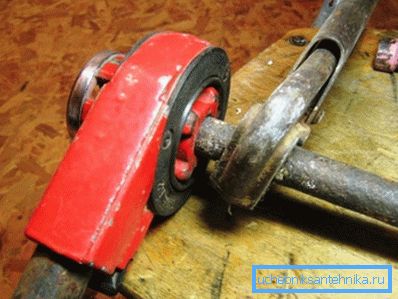

Ажыццяўленне нарэзкі разьбовага злучэння
  1. Праз некалькі віткоў выводзім інструмент назад, каб вызваліць апрацоўваны месца ад пілавіння, пасля чаго вяртаемся да выканання задачы.
  2. Дайшоўшы да аднаго сантыметра, прыбіраем клупп і праціраем атрыманую разьбу ад масла.

Далей мы разбяром, чым герметызаваць рэзьбавыя злучэння вадаправода пры мантажы ўжо непасрэдна самога вадаправода.

павышэнне герметычнасці

Герметызацыю можна ажыццявіць некалькімі метадамі:

ФУМ стужка

Ўзор стужкі ФУМ

Стужка з тонкай фторопластовой плёнкі мае наступныя плюсы:

  • Лёгкость прымянення, якая абгрунтавана наяўнасцю антыфрыкцыйных якасцяў.
Намотваць стужку вельмі проста
  • Высокая ўстойлівасць да хімічных уздзеянняў.
  • Даступнасць. Паліцы спецыялізаваных крам запоўненыя дадзеных матэрыялам.

мінусы:

  • Недастатковы ўзровень адгезіі з апрацоўваным матэрыялам. Магчыма выслізгванне плёнкі з злучэння ў выніку з'яўлення вібрацый і пры выкарыстанні яе ў сістэмах гарачага водазабеспячэння.
  • Нізкая трываласць. Можа быць знішчана пры наяўнасці грубых разьбовых выступаў.
  • Слабая герметызацыя разьбовых злучэнняў вадаправода таўшчынёй больш за 25 мм.

Пасму з лёну, сурык з свінцу і пакост

Правераны часам метад, пры якім пакост мае ролю прыроднага палімера, а свінец абараняе матэрыял ад з'яўлення каразійных працэсаў.

плюсы:

  • Адсутнасць з'яўлення і распаўсюджвання іржы.
  • Высокі эфект герметызацыі.
  • Працяглы тэрмін службы пры правільнай эксплуатацыі.

мінусы:

  • Складанасць набыцця ўсіх інгрэдыентаў, акрамя шырока распаўсюджанага лёну.
  • Складаная інструкцыя злучэння элементаў і працэсу самой абмоткі, якая патрабуе спецыяльных навыкаў. Найменшая памылка пацягне за сабой значнае падзенне высокіх эксплуатацыйных якасцяў дадзенага метаду ўшчыльнення.
  • Слабая ўстойлівасць да хімічных уздзеянняў.

Ільняная пасма без дабавак

Ўшчыльненне разьбовых злучэнняў вадаправода ільняной пасмай

Дазваляе на першы час герметызаваць стык, але валодае вельмі нізкім у параўнанні з іншымі спосабамі ўшчыльнення эфектам.

Невысыхающие герметыкі

Герметык для разьбовых злучэнняў вадаправода - зручна і проста

Ўяўляе сабой пастообразных рэчыва з сінтэтычных смол, алеяў і напаўняльнікаў.

плюсы:

  • Стварае эфект змазкі які палягчае працэс закручвання злучэння труб і які прадухіляе паседжання.
  • Абарона ад карозіі.
  • Прастата прымянення. Досыць выціснуць змесціва цюбіка на патрэбны ўчастак.

мінусы:

  • Нізкая надзейнасць пры высокім ціску, так як адбываецца выцісканне герметыка з стыку.
  • Нізкая ўстойлівасць да агрэсіўных асяроддзяў, уключаючы наяўнасць высокіх тэмператур, якія памяншаюць ўзровень герметызацыі.

выснову

Мы разгледзелі, як ўшчыльніць рэзьбавыя злучэння вадаправода, нарэзаць і, што яны ўласна з сябе ўяўляюць. Нягледзячы на ​​распаўсюджанае ўжыванне зваркі, такі метад мантажу сістэмы водазабеспячэння не губляе сваёй актуальнасці. Характэрна, што ўсе неабходныя працы вы можаце выканаць самастойна.

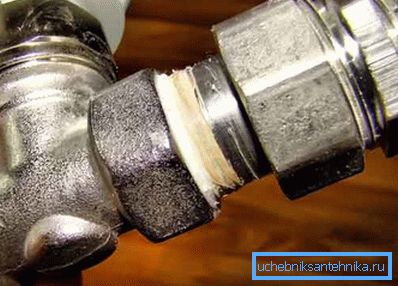

Усё гатова да эксплуатацыі

Відэа ў гэтым артыкуле прадаставіць вашай увазе на азнаямленне дадатковыя матэрыялы, якія маюць непасрэднае дачыненне да выкладзенай теме.Качественно сабраны трубаправод на разьбовых злучэннях праслужыць вам доўга і якасна.
