Вадаправодныя сталёвыя трубы: варыянты выканання, плюсы і

Ці варта выкарыстоўваць сталёвую трубу пры мантажы сістэм водазабеспячэння і ацяплення? Як лепш герметызаваць яе злучэння? У чым вартасці і недахопы традыцыйнага матэрыялу? Ці ёсць у яго сучасныя аналагі, якія не ўступаюць па спажывецкіх якасцях? У артыкуле нам трэба будзе знайсці адказы на гэтыя і некаторыя іншыя пытанні.

Сталёвы вадаправод.

Якімі яны бываюць

У дамах розных гадоў пабудовы зараз можна сустрэць тры выгляду сталёвых труб.

  • ВГП (вадагазаправодныя) труба ГОСТ 3262-75. Гэтыя трубы масава ўжываліся ў будаўніцтве з 70-х гадоў мінулага стагоддзя да прыкладна 2000 года.
  • Ацынкаваная ВГП труба, якая вырабляецца ў наш час па тым жа стандарту. Менавіта яна ўжываліся да вырабаў з чорнай сталі; менавіта яе можна сустрэць у дамах, пабудаваных у 30 - 60 гады. Пераход на трубы без цынкавага пласта быў звязаны са спробамі патаннення будаўніцтва.

Дзіўна, што, сістэмы ацяплення і водазабеспячэння збіраліся з ацынкоўкі выключна на разьбой, з чыгуннымі фітынгамі. БНіП таго часу цалкам слушна забаранялі зварку: яна парушае ахоўны цынкавы пласт, робячы трубаправод неабароненым перад карозіяй.

  • Гафрыраваная труба з нержавеючай сталі атрымала распаўсюд у апошнія некалькі гадоў. З сучасных матэрыялаў яна найбольш устойлівая да экстрэмальных умоў: штатная рабочая тэмпература дасягае 130 градусаў, а працоўны ціск - 25 атмасфер.

ключавыя асаблівасці

Што варта ведаць аб пералічаных відах сталёвых труб?

чорная сталь

З пункту гледжання сантэхніка гэтыя вырабы - квінтэсенцыя сусветнага зла. Выкарыстанне ВГП труб у нейкай ступені апраўдана толькі ў сістэмах ацяплення - і тое толькі ў тым выпадку, калі сістэмы не скідаюцца на лета.

У адваротным выпадку за справу бярэцца Яе Вялікасць Карозія: у першую чаргу рэзьбавыя злучэння, а затым і гладкостенные ўчасткі стояков і падводак пачынаюць нагадваць пра сябе свіршчамі.

Сталёвыя стаякі ХВС і ГВС. Здымак дазваляе ацаніць маштаб трагедыі.

Дарэчы: згодна з ДАСТ 3262-75, усе ВГП трубы - электросварные. Падоўжны шво застаецца ўразлівым месцам не толькі для карозіі, але і для скокаў ціску пры гідраўдар.

Самы люты жах у прафесіяналаў выклікаюць дома канца 80-х гадоў пабудовы. Пераход на рынкавыя адносіны прымусіў падрадчыкаў эканоміць на ўсім, што не было відавочна прапісана ў дагаворах; у выніку пры мантажы масава выкарыстоўваліся лёгкія (танкасценныя) трубы. Таўшчыня іх сценак на разьбой складала 0,5 - 0,8 мм, тэрмін службы да з'яўлення першых цеч - 5-8 гадоў.

ацынкоўка

Нягледзячы на ​​вытворчасць па адзіным з нашым папярэднім намінантам стандарту, ўражанні ад гэтых матэрыялаў дыяметральна супрацьлеглыя. Цынкавы пласт надзейна абараняе сталь ад карозіі; характэрных вапнавых адкладанняў у вадаправодах таксама не назіраецца. Выкрываем аўтарам стаякі ацяплення пасля паўстагоддзя (!) Эксплуатацыі мелі выгляд сабраных ўчора.

Ацынкаваныя стаякі водазабеспячэння ў старым доме.

У апошні час на тэматычных форумах сустракалася ладная колькасць згадак пра тое, што - дэ цынкавы пласт хутка дэградуе ў працэсе рэакцый з вадой, таму ацынкоўку прымяняць на апале нельга. Колькі прафесіяналаў, столькі і меркаванняў, таму не станем спрачацца; скажам, так: увесь досвед аўтара абвяргае гэта зацвярджэнне.

Адзіны недахоп ацынкоўкі - працаёмкі мантаж з неабходнасцю вырабу згонаў і патрубков.

нержавейка

Гафрыраваныя вадаправодныя трубы з нержавеючай сталі - рэдкі выпадак, калі цяжка назваць хоць нейкія недахопы рашэння. Ах да, цана: для труб ДУ15 яна складае прыкладна 170 рублёў за пагонны метр.

Затое астатнія ўласцівасці толькі радуюць.

  • Выключная трываласць ўжо згадвалася. Тэрмаўстойлівасць дзякуючы Фітынгі з сіліконавымі ўшчыльняльнікамі вышэй, чым у чорнай сталі і ацынкоўкі: арганічная подмотка на разьбой выгарае за адзін-два сезону ўжо пры 95-100С, сілікон ж трымае заяўленыя 130 неабмежаваны час.
  • Трубаправод можа хіліцца з мінімальным радыусам, што моцна спрашчае мантаж.
  • фітынгавых злучэння патрабуюць для зборкі толькі пары разводных або ражковых ключоў. Зборка настолькі простая, што можа быць выканана нават дзіцем.
  • трубаправод эстэтычны, не мае патрэбы ў афарбоўцы і захоўвае свой знешні выгляд неабмежаваны час.
Гафрыраваная нержавеючая сталь з латуневыя фітынгамі.

герметызацыя резьб

Калі фітынгавых злучэння не маюць патрэбы ў асаблівых каментарах, то герметызацыя резьб выклікае ў пачаткоўцаў вечныя пытанні. Як і чым подмотать разьбу?

варыянт 1

Надзейнае і даўгавечнае спалучэнне - лён з фарбай. У праславутых сталінцы разьбы збіраліся на ільняной подмотку з жалезным сурыкам, аднак ён можа быць з мінімальнай стратай надзейнасці заменены любы нитро-, алкидной ці алейнай эмаллю. Замест адсутнай фарбы можна выкарыстоўваць нават сіліконавы герметык для труб.

Інструкцыя па зборцы злучэння сваімі рукамі не адрозніваецца складанасцю.

  1. На грабяні разьбы наносіцца трохі фарбавальніка або герметыка.
  2. Зверху па ходзе разьбы намотваецца ў некалькі абаротаў тонкая пасмачка лёну.
  3. Па-над ім носіцца яшчэ трохі герметыка або фарбы.
  4. Разьба ўкручваецца ў муфту, куток ці падціскаецца контргайкой.
Герметызацыя льном з фарбай.

варыянт 2

Вельмі спрыяльнае ўражанне на аўтара вырабілі палімерныя герметызавальныя ніткі (Танга і яго аналогі). Нітка проста намотваецца на патрубок або згон; у адрозненне ад стужкі ФУМ, яна не дае цечы пры нязначным зваротным ходзе разьбы.

Подмотка разьбы Тангитом.

нарматыўныя дакументы

Якія патрабаванні ў ВГП трубах? Якія дыяметры сталёвых водаправодных труб можа прапанаваць айчынная прамысловасць?

Звернемся да ўжо згаданага намі ГОСТ 3262 - 75.

Вырабы пастаўляюцца ў адрэзках ад 4 да 12 метраў.

Яны могуць быць:

  • Мернай даўжыні;
  • Даўжыні, кратнай мернай, з прыпускам па 5 мм на рэз;
  • Немерной даўжыні.

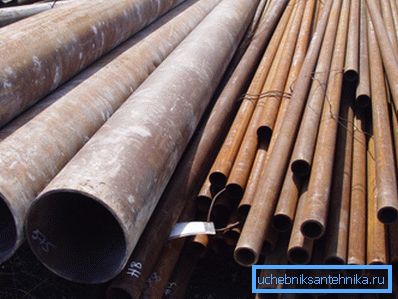

Трубы немерной даўжыні на складзе.

Крывізна не павінна перавышаць:

  • Пры ўмоўным дыяметры да 20 мм - 2 мм / пагонны метр;
  • Пры УД 20 мм і вышэй - 1,5 мм / пагонны метр.

Якія гранічныя адхіленні па памерах?

памер гранічныя адхіленні
звычайная дакладнасць падвышаная дакладнасць
Вонкавы дыяметр пры УД да 40 мм +0,4 мм, -0,5 мм +0,4 мм, -0,4 мм
Вонкавы дыяметр пры УД звыш 40 мм +0,8%, -1,0% +0,8%, -0,8%
таўшчыня сценкі -15% -10%

А якімі могуць быць самі памеры вадаправоднай сталёвай трубы па Дасце?

умоўны дыяметр Вонкавы дыяметр, мм Таўшчыня сценкі, мм
лёгкія звычайныя узмоцненыя
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,5 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48,0 3,0 3,5 4,0
50 60,0 3,0 3,5 4,5
65 75,5 3,2 4,0 4,5
80 88,5 3,5 4,0 4,5
100 114,0 4,0 4,5 5,0
125 140,0 4,0 4,5 5,5
150 165,0 4,0 4,5 5,5

Як чытаць абазначэння апісваных стандартам вырабаў?

Яго тэкст прыводзіць некалькі прыкладаў.

  • 20Х2,8 ГОСТ 3262-75 - умоўны праход 20 мм пры таўшчыні сценак 2,8 мм.
Не блытайце умоўны праход з вонкавым дыяметрам. Гэта эфемернае значэнне звычайна блізка да дыяметра ўнутранага, але не заўсёды роўна яму.
  • Р-20х2,8 - 4000 ГОСТ 3262-75 - тое ж, мернай даўжынёй 4 метра з разьбой.
  • Ц-Р-20х2,8 - 4000 ГОСТ 3262-75 - мернай даўжынёй 4 метра з разьбой і цынкавыя пакрыццём.

На нейкі максімальны ціск разлічана якая вырабляецца ў адпаведнасці з ДАСТ прадукцыя?

  • Звычайныя і лёгкія трубы - 25 кгс / см2 (атмасфер).
  • Ўзмоцненыя - 32 кгс / см2.

Дзіўна, што, пры штатнай рабоце водазабеспячэння і ацяплення ціск у сістэмах не перавышае 8-10 атмасфер. Запас трываласці неабходны з-за паслаблення сценак разьбой і верагоднасці гідраўдараў пры запуску.

На фота - наступствы гідраўдару ў сістэме ацяплення.

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу зрабіць выбар напярэдадні рамонту або будаўніцтва і пазбавіць яго ад прыкрых памылак. Як звычайна, відэа ў гэтым артыкуле прапануе яго увазе дадатковую інфармацыю. Поспехаў!
