Вальцаваннем труб: тэхналогія і спецыяльны інструмент

Вальцевание або вальцаваннем труб - гэта вытворчы працэс, падчас якога металічны выраб дэфармуецца па тых ці іншых напрамках з улікам патрабаванага кута згіну.

У гэтым артыкуле мы распавядзем пра тое, якія тыпы вальцевания ёсць і для якіх мэт яны ўжываюцца. Акрамя таго, мы разгледзім, што сабой уяўляе станок для вальцаваннем труб і як ён працуе.

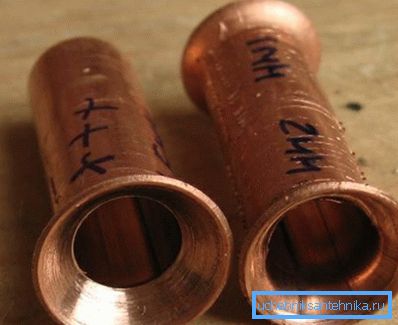

Развальцовкой пад прымяненне фітынга

разнавіднасці вальцевания

На сённяшні дзень паўсюдна практыкуецца шэраг аперацый, якія аб'яднаны адным агульнай назвай - вальцевание. Варта адзначыць, што ўсе гэтыя тэхналагічныя працэсы істотна адрозніваюцца як спосабам рэалізацыі, так і асаблівасцямі ужывальнага абсталявання.

Такім чынам, з дапамогай якіх метадаў выконваецца вальцаваннем трубак? Асноўных метадаў два - гэта радыяльная дэфармацыя (апрацоўка папярочнага перасеку) і выгін.

радыяльная дэфармацыя

Радыяльная дэфармацыя выконваецца з дапамогай павелічэння або памяншэння папярочнага перасеку. Павелічэнне дыяметра называецца развальцовкой, а памяншэнне - завальцовкой.

Разгледзім падрабязней, як ажыццяўляюцца гэтыя працэсы:

  • Пашырэнне папярочнага перасеку за кошт павелічэння дыяметра дазваляе стварыць на канцы трубы невялікі раструб. Такі раструб з'яўляецца першачарговым умовай для рэалізацыі бесфитинговых злучэнняў асобных элементаў трубаправода. Стварыўшы патрабаванае пашырэнне, можна ўставіць трубу меншага дыяметра ў раструб і пасля надзейна зафіксаваць злучэнне.

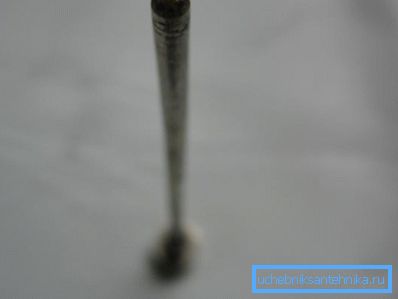

Завальцованная медная трубка
  • Памяншэнне дыяметра трубы - гэта працэс супрацьлеглы пашырэнню. Калі папярэдняя тэхналогія дазваляе атрымаць раструб, то посредствам завальцовки папярочны перасек плаўна звужаецца. Навошта гэта трэба? Дыяметр папярочнага зрэзу звужаецца для таго, каб труба прасцей ўваходзіла ў раструб і надзейней ў ім фіксавалася.

Важна: І першы, і другі тэхналагічны працэс выконваецца на пластычных нехрупких металах без папярэдняга нагрэву. Калі трэба будзе працаваць з жорсткімі металамі, схільнымі да парэпання пры механічных нагрузках, можа спатрэбіцца папярэдні нагрэў, пры якім выраб будзе больш пластычным і падатлівым.

Зараз паспрабуем разабрацца, з ужываннем якога інструмента выконваецца радыяльная вальцаваннем тармазных трубак.

Інструмент для развальцовкой

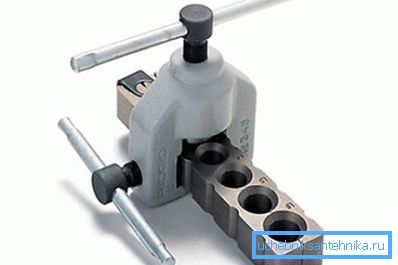

На фота - інструмент з эксцэнтрычным конусам

Інструкцыя павелічэння дыяметра поперченного перасеку дапускае прымяненне рознай прылады, ад прымітыўнага да тэхнічна складанага:

  • Самае простае прыстасаванне, якое актыўна ўжываецца сантэхнікамі і ўсталёўшчыкі спліт-сістэм з'яўляецца металічны конус з гладкай паверхняй. Вырабіць такое прыстасаванне можна сваімі рукамі, дастаткова звастрыць металічны цыліндр да патрэбнай формы, а затым папаліраваць паверхню. Зрэшты, такі інструмент можна купіць, так як кошт на яго невысокая. Прынцып дзеяння прыстасаванні просты. Неабходна ўставіць канец конусу ў зрэз трубкі і з сілай пракруціць некалькі разоў. Сярод пераваг рашэння адзначым даступную кошт і даўгавечнасць прыстасаванні. Але ёсць і недахопы, сярод якіх магчымасць апрацоўкі труб толькі з мяккіх металаў і адсутнасць дакладнага кантролю ступені пашырэння.
  • Больш тэхналагічны і складаны ў выкананні конус абсталюецца ляскоткай. Інструкцыя выкарыстання удасканаленага конусу шмат у чым падобная з прымяненнем папярэдняга элемента. Конус ўстаўляецца ў перасек і пракручваецца з націскам. Наяўнасць ляскоткі дазваляе спрасціць працэс ввинчивания конусу і спрыяе рэгуляванні намаганні.
  • Экспандер - гэта яшчэ адзін інструмент, які прызначаны для правядзення хуткай і параўнальна якаснай развальцовкой труб, вырабленых з мяккіх металаў. Рабочая частка экспандера абсталявана некалькімі сегментамі. Сціскаючы дзяржальні інструмента, мы разводзім сегменты, якія, у сваю чаргу, расцягваюць трубу. Недахопам рашэння з'яўляецца недастаткова роўныя сценкі раструба.
  • Вальцовочных інструмент, абсталяваны эксцэнтрычным конусам - гэта найбольш прагрэсіўнае рашэнне для працы з вырабамі з мяккіх металаў. Інструкцыя выкарыстання інструмента нескладаная, дастаткова ўставіць трубу ў адтуліну які адпавядае дыяметра і пракруціць рукаяць. Інструмент можа быць абсталяваны ахоўным прыладай, якое не дае пашырыць дыяметр больш таго, чым гэта патрабуецца. Апрацоўка труб з дапамогай гэтага інструмента забяспечвае лепшы вынік у параўнанні з усімі раней пералічанымі прыстасаваннямі.

Інструмент для завальцовки

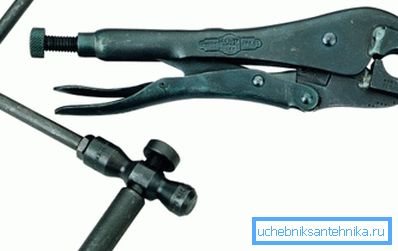

вальцовочных кляшчы
  • Малаток - самы просты інструмент, якім можна наносіць нямоцныя ўдары па краі трубы. Для таго каб не сагнуць трубу ў яе мэтазгодна ўставіць металічны стрыжань.
  • Спецыяльныя абцугі - прафесійны інструмент для вальцаваннем медных труб, які забяспечвае прымальнае якасць загіну. Для таго каб апрацоўка металічных вырабаў патрабавала меншых фізічных намаганняў, варта выбіраць мадыфікацыі з большай даўжынёй рукоятей. (Гл. Таксама артыкул развальцовкой труб з медзі: асаблівасці.)

Важна: Для больш дакладнай апрацоўкі краёў труб можа быць ужыты спецыяльны станок з вальцамі. Станкі такога тыпу прызначаныя для асабліва прафесійнага ўжывання, а таму цана іх высокая.

выгіб трубы

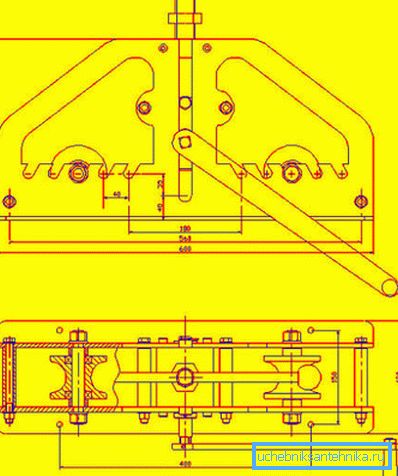

Просты чарцёж вальцов для профільнай трубы, які можна ўжыць для самастойнага вырабу

Выгіб трубы таксама называецца вальцаваннем. Такі тып апрацоўкі знайшоў шырокае прымяненне пры вырабе розных трубаправодаў.

Разгледзім асноўныя катэгорыі інструментаў, якія дазваляюць хутка і адначасова якасна зрабіць загін.

  • Спружына (унутраная і вонкавая) ужываецца сантэхнікамі для дэфармацыі труб з металапласт. Такая вальцаваннем для медных труб простая ва ўжыванні, кошт яе невысокая, але, на жаль, яна не падыходзіць для працы з металамі больш жорсткімі, чым медзь.

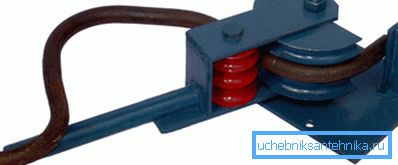

найпросты трубогиб
  • Трубогиб - гэта ўніверсальнае рашэнне для дэфармацыі розных металічных труб пад неабходным вуглом. Больш за тое, ужываючы такі інструмент можна выканаць радыус павароту трубы. Трубогиб функцыянуе за кошт мускульнай сілы прыкладзенай да рычага варотах.
  • Гнуткавыя вальцы - гэта прыстасаванні, якія дазваляюць дэфармаваць трубы, вырабленыя з жорсткіх металаў. Інструмент складаецца з платформы, на якой, на вызначанай адлегласці адзін ад аднаго, устаноўлены ролікі, праз якія працягваецца труба. За кошт рэгулявання прыціскной роліка можна кантраляваць кут і радыус Гіба. (Гл. Таксама артыкул Як сагнуць профільную трубу: асаблівасці.)

выснову

Цяпер вы ведаеце, што сабой уяўляе вальцовочных станок для труб, па якім прынцыпе ён працуе і ў якіх мэтах ён ужываецца. Больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
