Вальцы для профільнай трубы

Адзіным інструментам, здольным змяніць форму профільнай трубы, з'яўляюцца вальцы. А паколькі гнутыя металічныя вырабы часта ўжываюцца ў будаўніцтве, гэты інструмент проста незаменны. Вальцы для профільнай трубы бываюць розных тыпаў, у тым ліку іх можна вырабіць самастойна.

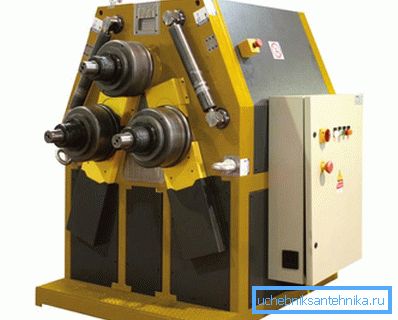

тыпы вальцов

Канструктыўна гэты інструмент для фарміравання профільных труб дугападобнымі формы можна падзяляецца на тыпы, паводле крыніцы прыкладаемай сілы.

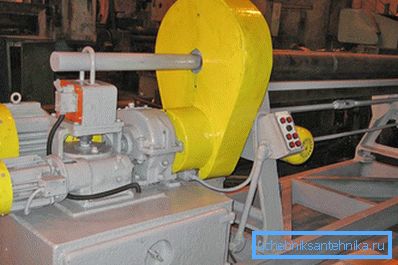

Вальцы электрычныя самыя прадукцыйныя, яны характарызуецца найбольшай колькасцю выпускаемай гнутай прадукцыі ў адзінку часу ў параўнанні з іншымі тыпамі. Прадукцыйнасць ўзрастае дзякуючы наяўнасці працуе электраматора, з дапамогай якога фарміраванне новай формы трубы адбываецца досыць хутка.

Асноўныя канструктыўныя элементы электрычнага трубогиба:

• падстава, якое з'яўляецца металічнай станінай;
• ад 3 да 5 вальцов, якія круцяцца з дапамогай ўздзеяння электраматора;
• сілавая ўстаноўка ў выглядзе электрарухавіка;
• дэфармуе шрубцынгі.

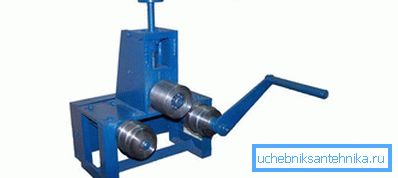

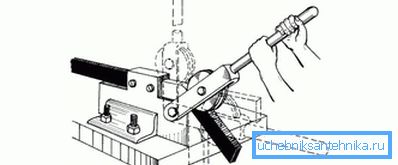

Ручныя вальцы для гнуткія профільнай трубы лічацца практычным пераносным прыладай. Дзякуючы параўнальна невялікім памерах і адсутнасці электрычнага прывада, яны ўсталёўваюцца ў любым падыходным месцы, нават там, дзе працоўная прастора абмежавана. Канструкцыя ручных вальцов для выгібу профільнай трубы падобная на канструкцыю электрычных, з той толькі розніцай, што ў іх адсутнічае электрапрывад, а якія падаюць вальцы звязаныя паміж сабой перадачай на ланцугу, якая з дапамогай шрубцынг дэфармуе трубу.

Ручным трубогибам ўласцівыя канструктыўныя недахопы. Нягледзячы на ​​тое, што такія вальцы вельмі зручныя для выканання невялікага аб'ёму работ, пры іх працы трэба ўжываць немалую фізічную сілу. Сагнуць металічную трубу якая перадае сілай на шрубцынгі і ланцуговую перадачу аднаму чалавеку не так-то проста. Калі працаўнік не з'яўляецца дастаткова фізічна развітым чалавекам ці назапасілася стомленасць ад частага паўтарэння аперацый, такі інструмент у вытворчасці будзе малопродуктивен. Таму такі ручной інструмент карысны толькі пры вырабе невялікіх партый гнутых вырабаў.

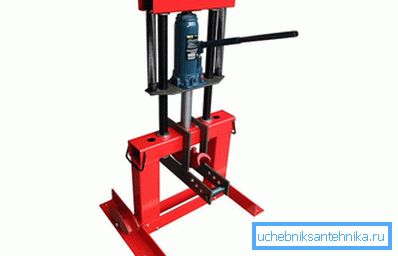

Вальцы гидроприводные лічацца самай магутнай тэхнікай у параўнанні з вышэйапісанымі аналагамі гнуткавых інструментаў. Гідраўлічны прэс ў комплексе са шрубцынгай перадае на профільную трубу такое магутнае намаганне, што тая выгінаецца як трысцінка. Такі агрэгат па праве можна назваць «суперцяжкавагавіком». Выгінайце высілак у канкрэтным выпадку нарошчваецца гідраўлічным комплексам, які лёгка абслугоўваецца і кіруецца. Калі ў дадатак да наяўнага абсталявання дадаць электраматор, які ўздзейнічае на якія падаюць вальцы, значна вырасце ККД агрэгата - злучацца магчымасці прадукцыйнасці і магутнасці.

Савет! Такі апарат можна удасканаліць яшчэ больш. Калі барабан падачы замяніць прафіляваным валам, то за адзін заход можна будзе гнуць адразу некалькі прафіляваных труб. Дзякуючы ўласцівасцям Гідрапрэс і электрапрывада такому станка па сілах апрацаваць любую колькасць вырабаў.

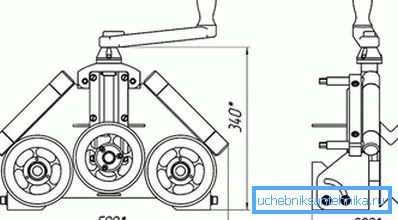

На жаль, гидроприводные вальцы вельмі шмат важаць. Гэты недахоп выяўляецца ў тым, што калі яго дзе-небудзь ўсталяваць, то гэта месца застанецца для агрэгата рабочым на доўгі час - зрушыць яго з месца будзе вельмі цяжка. Для таго каб разабрацца ў прыладзе інструмента і ў прынцыпе дэфармавання профільнай трубы, можна паглядзець прыведзеныя ніжэй чарцяжы вальцов з нанесенымі памерамі.

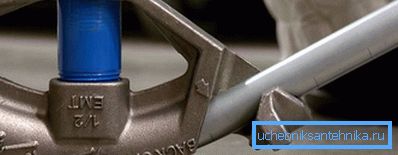

Прынцып працы вальцов

Каб сагнуць профільную трубу на вальцах, не патрэбныя асаблівыя веды і навыкі. Работніку неабходна прарабіць ўсяго некалькі аперацый:

• Труба кладзецца на два якія падаюць вальцы.
• З пэўнай сілай труба прыціскаецца да аднаго выгінальнаму Вальц на выбар.
• Ўключаецца перадатачны механізм.

У выніку праходу прафіляванай трубы скрозь рабочую зону яна выгінаецца пад запланаваным вуглом. У выпадку недастатковай ступені дэфармацыі, прапрацоўваюцца дэталь яшчэ раз прапускаюць па рабочых элементаў інструмента пры гэтым неабходна кантраляваць сілу прыціску.

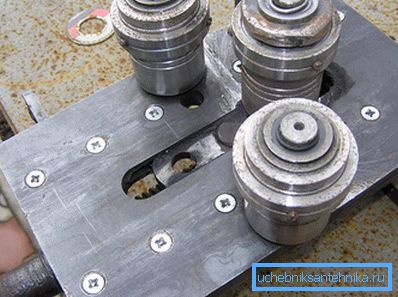

Выраб самаробных вальцов

На сённяшні дзень вальцы для профільнай трубы, вырабленыя сваімі рукамі, часта сустракаюцца ў побыце. Для станіны ўжываецца шырокі швелеры. Аслаблыя механізм можна змайстраваць з П-вобразнай канструкцыі з выкарыстаннем гідраўлічнага дамкрата або з дапамогай зваркі з гаечным верхняй пласцінай.

• Калі выкарыстоўваць дамкрат, ён павінен размяшчацца пад станінай, а сіла імкнуцца зверху на якія падаюць вальцы.
• У іншым выпадку трубу гнуць разьбовай шрубцынгай. Шпілька ўкручваецца ў гайку, а на тарэц прыварваюць патрэбнай формы пятка.

Пры падачы трубы можна выкарыстоўваць звычайную веласіпедную ланцуг. На вядучы і кіраваны валы прыварваюцца зорачкі і нацягваецца ланцуг. Да вядучаму вале мацуецца ручка.

Савет! Па цвёрдасці якія падаюць вальцы павінны пераўзыходзіць профільную трубу, таму яны праходзяць загартоўку.

відэа

Прапануем вам паглядзець на самаробны трубогиб:
