Віды фітынгаў для каналізацыі

Трубы, якіх сёння дастаткова шмат на будаўнічых складах і ў крамах, выпускаюцца з такіх палімерных матэрыялаў, як поліпрапілен, поліэтылен, а таксама полибутилен і полівінілхларыду. Трубы з гэтай сыравіны маюць ўстойлівасць да любых агрэсіўных рэчываў, іх проста мантаваць, яны мала важаць і вядомыя вялікім тэрмінам эксплуатацыі.

Каб выканаць мантаж каналізацыі, неабходна ўжываць фітынгі для труб каналізацыі, якія дапамагаюць сабраць сістэму без зваркі і разьбовага злучэння. Якія віды фітынгаў для каналізацыі існуюць на сённяшні дзень?

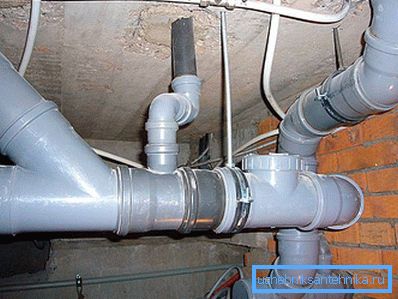

Сістэмы каналізацыі з ПВХ

У мiнулы час каналізацыю збіралі з труб, вырабленых з чыгуну. Для гэтых труб выкарыстоўвалі металічныя фітынгі. Цяпер жа ўжываюць трубы і фітынгі для каналізацыі з ПВХ. Дзякуючы камплектавалым частках з гэтага матэрыялу можна паспяхова вырашаць мноства пытанняў, якія ўзнікаюць пры мантажы сістэм каналізацыі. На сённяшні дзень прымяненне палімерных матэрыялаў дало магчымасць істотна павысіць ўласцівасці сетак каналізацыі пры іх эксплуатацыі, зрабіўшы іх пры гэтым менш дарагімі, чым канструкцыі з чыгуну.

Перавагі палімерных фітынгаў

Якія выкарыстоўваюцца ў наш час трубы і фітынгі, вырабленыя з палімераў, маюць шмат станоўчых адрозненняў ад іншых матэрыялаў.

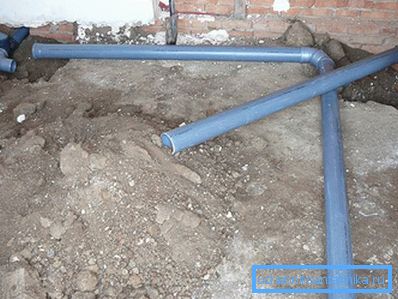

лёгкасць канструкцыі. Гэты момант з'яўляецца ці ледзь не самым важным, паколькі невялікая вага дазваляе выканаць мантаж труб ўсё аднаму чалавеку, а не цэлай брыгадзе, як гэта было раней. Да таго ж трубы і фітынгі нашмат лягчэй даставіць - хопіць невялікага грузавога аўтамабіля малой грузападымальнасці, каб прывесці поўны камплект на двухпавярховы катэдж!

Працяглы тэрмін эксплуатацыі. Тэрмін службы фітынгаў з ПВХ звычайна складае не менш за 30 гадоў, максімум 40. Улічваючы, што гэта значэнне - усяго толькі гарантыйны тэрмін, фактычна трубы і фтитнги з палімераў могуць служыць паўстагоддзя, паколькі яны неўспрымальныя да ўплыву карозіі, не баяцца вільгаці, перападаў тэмператур, агрэсіўных асяроддзяў. Да таго ж стыкі труб і фітынгаў ня зарастаюць, і на іх не з'яўляюцца адкладанні карозіі.

лёгкасць мантажу. Каб сабраць разам усе дэталі, якія выкарыстоўваюцца пры мантажы каналізацыйнай сістэмы ў доме, неабходны толькі ручная праца, да таго ж нескладаны. Па сутнасці, уся сістэма збіраецца падобна канструктару - край адной трубы проста апранаецца на іншы канец наступнай трубы. Аналагічна адбываецца зборка труб і фітынгаў. Каб выконваць мантаж, не трэба мець спецыяльных навыкаў - дастаткова авалодаць асноўнымі прыёмамі.

Магчымасць прымянення розных варыянтаў дазваляе стварыць каналізацыйныя сістэмы любых узроўняў складанасці.

Разгледзеўшы перавагі вырабаў з ПВХ, пяройдзем да саміх фітынгі - што гэта такое, якіх відаў яны бываюць і як абраць для мантажу неабходны фітынг.

Фітынгі для пластыкавых труб

Фітынгам называецца частка трубаправода, неабходная для злучэння некалькіх труб пад вуглом, у выпадку стыкоўкі больш за два труб і іншае. Таксама фітынгі дазваляюць злучыць лакальную каналізацыю з гарадской магістраллю.

Дзе прымяняюцца фітынгі? Часцей за ўсё іх можна сустрэць пры мантажы каналізацыі ў жылых дамах, прычым гэта могуць быць як жылыя дамы ў горадзе і за яго межамі, так і ў шматпавярховых кватэрах. Фітынгі могуць прымяняцца ў сістэмах, па якіх праходзяць сцёкі тэмпературай не больш за 80 ° C, а таксама для адводу кароткачасовых сцёкаў? тэмпературай 95 ° C. Пад сцёкамі маецца на ўвазе не толькі брудная вада з ракавіны, унітаза або душавой кабінкі, але і пэўныя хімічныя склады, каэфіцыент якіх, вядомы як pH, мае дыяпазон ад 2 да 12.

тыпы фітынгаў

Паводле свайго тыпу фітынгі могуць быць наступнымі:

• тыя, што выкарыстоўваюцца ў сістэмах, які арганізуецца ўнутры дома;
• тыя, што ўжываюцца ў сістэмах, якія знаходзяцца па-за домам.

Спосаб злучэння фітынгаў таксама розны і можа адбывацца з дапамогай гумовай пракладкі ў выглядзе кольца і, у рэдкіх выпадках, шляхам склейвання. Ўшчыльняльнае кольца ў апошнім выпадку не ўжываецца.

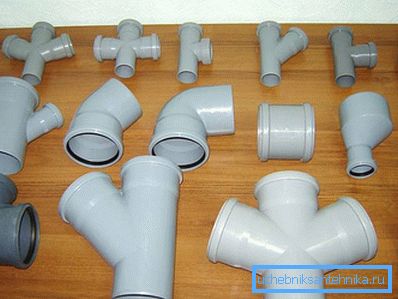

віды фітынгаў

Сярод фітынгаў ўнутранай каналізацыі, злучаных з дапамогай гумовага кольца, сустракаюцца наступныя элементы:

• муфта, якая, у сваю чаргу, бывае наступных тыпаў:
• муфта з упорам;
• муфта рамонтная полнопроходная;
• рэдукцыя - гэтая запчастку ўжываецца ў тых выпадках, калі дыяметры трубы і фітынга істотна адрозніваюцца, а таксама ў тых выпадках, калі новую сетку з ПВХ неабходна злучыць з чыгуном;
• рэвізія, якая мае крышку - выкарыстоўваецца ў тых сітуацыях, калі запланаваныя ачышчальныя мерапрыемствы;
• трайнік - дэталь для злучэння трох труб; можа мець куты 45, 67, 90 °;
• крыжавіна з дзвюма плоскасцямі, куты: 45 і 90 ° (такую ​​крыжавіну таксама ўжываюць пры неаднолькавых дыяметрах);
• заглушка;
• крыжавіна з адной плоскасцю, таксама куты 45 і 90 °;
• адвод (з кутамі 30, 45, 90 °);
• патрубок кампенсацыйны.

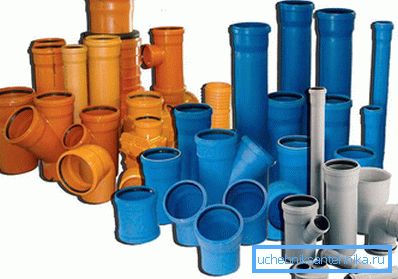

Фітынгі, якія выкарыстоўваюцца для вонкавай каналізацыі, і таксама злучаюцца з дапамогай ушчыльняльнай пракладкі, маюць падобны набор вырабаў. Аднак ёсць некаторыя адрозненні. Так, у гэтай групе фітынгаў сустракаюцца такія дэталі:

• адвод звычайны - тут ён ужо мае больш кутоў: 15, 30, 45, 67, 90 °;
• адвод двухраструбный - мае гумовыя кальца з абодвух бакоў;
• муфта - толькі адзін выгляд;
• трайнік, акрамя звычайнага, можа быць трехраструбным, яго кут заўсёды прамой;
• крыжавіна одноплоскостная таксама толькі пад прамым вуглом;
• зваротны клапан - яго усталёўваюць на трубу каналізацыі, што ідзе гарызантальна, маючы ўхіл 2 см на пагонны метр;
• сіфон з двума плямёнамі.

Абсталёўваючы інжынерную сістэму, неабходна ўжываць прыдатныя пластыкавыя трубы, а таксама фітынгі да іх, каб можна было зрабіць правільны ўхіл і выгібы каналізацыі.

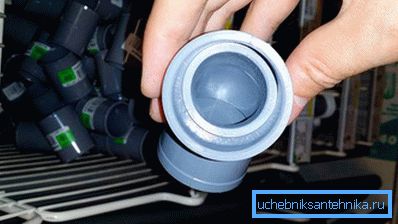

Фітынгі на ляплю

Фітынгі, якія стыкуюцца з дапамогай спецыяльнага клеючага складу для поліпрапілена, можна ўжываць як для ўнутранай каналізацыі, так і для каналізацыйных сістэм, якія праходзяць звонку. Вось якія фітынгі неабходныя ў гэтым выпадку:

Як і ў мінулым выпадку, ужываюць муфту. Часам неабходны адвод - куты павароту 30, 45, 87, 90 °. У выпадку з траяком - куты павароту 45, 67, 90 °, гэта значыць такія ж, як і ў траяках ўнутранай каналізацыі. Падобным чынам прымяняюцца рэдукцыі, гэта значыць перахаднікі, і рэвізіі з вечкам.

Іншыя дэталі - крыжавіна з двума паражнінамі (45 і 90 °), заглушкі для труб. Яшчэ прымяняюцца седёлки пад клей, у якіх гладкі канец, з вуглом у 90 °, неабходныя для урэзкі ў стаякі. Таксама ёсць седёлки пад клей, у якіх маецца раструб, таксама з прамым вуглом.

мантаж фітынгаў

Ёсць шэраг карысных саветаў, якія дапамогуць выканаць мантаж фітынгаў якасна і правільна:

Рэзаць трубы ПВХ перад стыкоўкай з фітынгамі неабходна ножовкой па метале з драбназубым палатном. Дзякуючы гэтаму на абзе трубы ў месцы распілоўвання не застанецца тырчаць кавалкаў пласта.

Пасля таго як труба адрэзаная, варта апрацаваць месца распілоўвання, выдаліўшы задзірыны і шурпатасці. Гэта дапаможа больш шчыльна насадзіць фітынг, а падчас эксплуатацыі сістэмы на стыках не будзе засоров і праходжанняў.

Зачышчаць абрэзаныя элементы ПВХ варта толькі пасля таго, як выраб стане сухім (гэта значыць прыбраць вільгаць, калі яна маецца на трубе або фітынгаў).

Калі ў месцы, дзе злучаныя трубы і фітынгі, утварыліся пустэчы, іх варта апрацаваць клеем з дапамогай пэндзля. Тады мантаж, выкананы правільна, дапаможа захаваць каналізацыйную сістэму, каб выкарыстоўваць яе доўгія дзесяцігоддзі.
