Віды каналізацыйных труб і злучэнняў - кароткі агляд

Пры мантажы сістэмы каналізацыі, ацяплення і вадаправода прыходзіцца мець справу з трубамі, вырабленымі з розных матэрыялаў. Для таго каб усе работы былі выкананы правільна, трэба ведаць асаблівасці стыкоўкі труб і іх асноўныя віды.

класіфікацыя труб

У гэтым пытанні ўсё залежыць ад таго, па якім крытэры выконваецца класіфікацыя. Напрыклад, па ўмовах працы можна вылучыць напорныя і безнапорныя сістэмы.

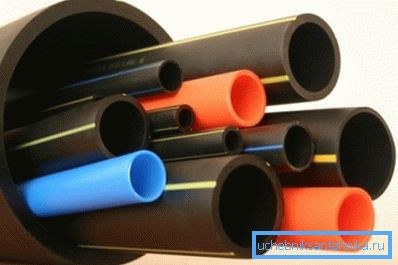

Але больш разумна прывесці класіфікацыю па матэрыяле, вылучаюць такія віды труб:

• пластыкавыя, для каналізацыі, як правіла, выкарыстоўваецца ПВХ, а поліпрапілен (ПП) выкарыстоўваецца пры мантажы сістэм ацяплення. Больш падрабязна пытанне, як злучыць каналізацыйныя пластыкавыя трубы, разгледжаны ніжэй;

• металічныя. Сталёвы трубаправод папулярны пры мантажы вадаправода, чыгунны выкарыстоўваецца для сістэмы адводу сцёкаў, сустракаюцца таксама медныя і латуневыя трубы;

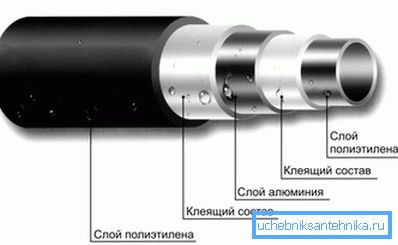

• металлопластіковые - паміж пластамі пластыка знаходзіцца алюмініевая праслойка;

• асбестацэментныя, для каналізацыі практычна не выкарыстоўваецца;
• Стекловолокнистые.

Спосабы стыкоўкі труб

Вылучыць можна некалькі асноўных спосабаў, якія выкарыстоўваюцца пры мантажы трубаправода:

• раструбный, злучэнне каналізацыйных труб, часцей за ўсё выконваецца менавіта гэтым спосабам;
• зварной - адрозніваецца максімальнай трываласцю і герметычнасцю у параўнанні з астатнімі;
• разьбовай - выкарыстоўваюцца фітынгі з разьбой;
• фланцевый;
• з выкарыстаннем прэс-фітынгаў;
• выкарыстанне хамутоў.

Раструбное злучэнне

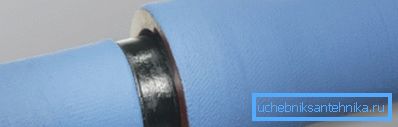

Коратка гэты спосаб можна апісаць так: канец адной трубы ўстаўляецца ў пашырэнне на канцы іншага ўчастку трубаправода, дадаткова злучэнне герметызуецца герметыкам. У раструбе знаходзіцца ўшчыльняльнае кальцо, якое дэфармуецца і гарантуе герметычнасць стыку.

Злучэнне пластыкавых каналізацыйных труб практычна заўсёды выконваецца такім спосабам. Каналізацыя ў доме працуе ў безнапорныя рэжыме, таму раструбного злучэння цалкам дастаткова.

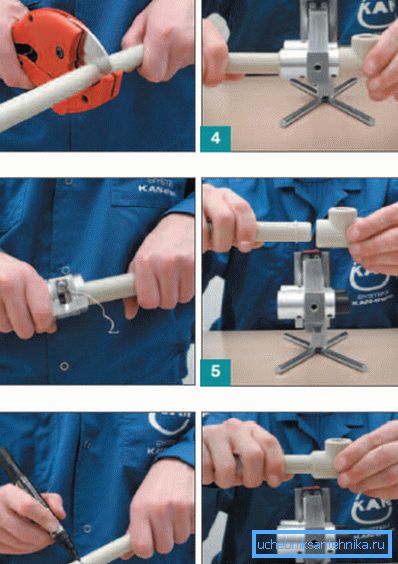

Асобна трэба згадаць пра Поліпрапіленавы трубаправодзе (хоць ён, як правіла, не выкарыстоўваецца для мантажу каналізацыі), тут таксама выкарыстоўваецца раструбная стыкоўка, але перад гэтым матэрыял разаграваецца.

За кошт ўздзеяння высокай тэмпературы поліпрапілен размягчается, і стык атрымліваецца абсалютна герметычным. Дзякуючы гэтаму ён вытрымлівае высокую тэмпературу цепланосбіта і ціск у сістэме.

Злучэнне пластыка і чыгуну

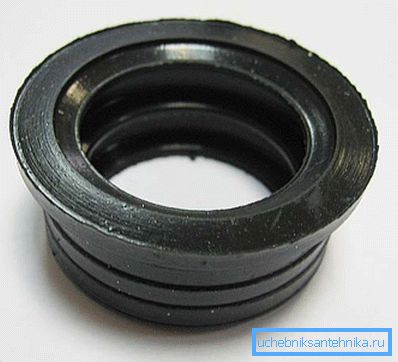

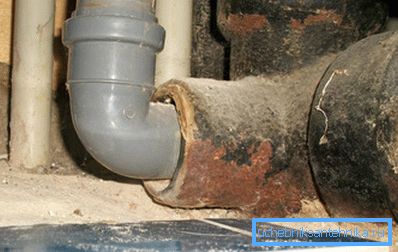

З пытаннем, як злучыць чыгунную каналізацыйную трубу з пластыкавай, людзі сутыкаюцца, калі прыходзіцца змяняць частка старой чыгуннай прагнілай каналізацыі. Тут таксама выкарыстоўваецца раструбное злучэнне, а галоўная асаблівасць складаецца ў тым, што абавязкова выкарыстанне гумавай абшэўкі для герметызацыі стыку.

Пасля таго, як раструб ачышчаны ад рэшткаў залівання і ўшчыльняльніка, яго сценкі прашмароўваюцца герметыкам, затым у яго ўстаўляецца гумовае кольца і толькі пасля - канец пластыкавай трубы. На гэтым злучэнне чыгуннай каналізацыйнай трубы з пластыкавай можна лічыць завершаным.

Звярніце ўвагу! Перад тым, як ўстаўляць пластык у абшэўку, на яго пажадана нанесці сантэхнічную змазку. У адваротным выпадку можна пашкодзіць гуму.

Асаблівасці стыкоўкі чыгунных труб

Калі з пытаннем, які лучыць каналізацыйныя трубы ПВХ, асаблівых праблем не ўзнікне, то ў выпадку са стыкоўкай чыгуннага трубаправода паслядоўнасць дзеянняў некалькі змяняецца.

Асноўнае адрозненне заключаецца ў герметызацыі стыку:

• шчыліну прыкладна на 30% глыбіні забіваецца просмоленной пакуллем або джутам;
• астатняя частка шчыліны заліваецца герметызавальным растворам (сера або цэментавы раствор). Дапускаецца выкарыстоўваць свінец для залівання.

Звярніце ўвагу! У нашы дні доўгі працэс зачеканки раструба і яго залівання замянілі спецыяльныя ўшчыльняльныя кольцы. Іх выкарыстанне робіць чыгунную каналізацыю больш устойлівай да дэфармацый.

Калі злучэнне пластыкавай і чыгуннай каналізацыйнай трубы можна лёгка раз'яднаць, то выкарыстанне чыгуннага трубаправода мае на ўвазе неразъемные злучэння.

зварное злучэнне

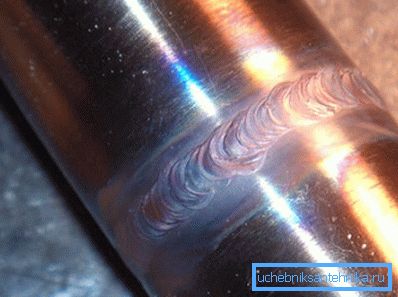

Гэты спосаб адрозніваецца высокай трываласцю стыку, але ў той жа час патрабуе некаторых навыкаў у галіне зваркі металаў. Акрамя гэтага, неразъемный стык вельмі нявыгадны з пункту гледжання яго эксплуатацыі. Да таго ж у раёне шва метал у большай ступені схільны карозіі.

Таму зварку ўжываюць досыць рэдка, у асноўным пры мантажы сістэм, якія працуюць у напорным рэжыме. Гэта значыць, у тых выпадках, калі на першае месца выходзіць трываласць (вадаправод, сістэмы ацяплення, сустракаецца і ў старых каналізацыйных сістэмах).

Звярніце ўвагу! Зварное злучэнне нельга выкарыстоўваць, калі трубаправод мае ахоўнае пакрыццё, напрыклад, ацынкаваны. Пад дзеяннем высокай тэмпературы ахоўны пласт проста выгарыць.

разьбовае злучэнне

Гэты тып стыкоўкі лёгка выканаць сваімі рукамі, адмысловымі навыкамі валодаць ня трэба.

Уся аперацыя па стыкоўцы 2-х секцый складаецца з 2- этапаў:

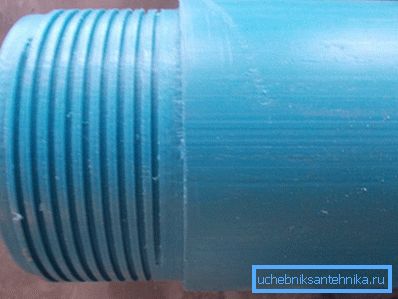

• Спачатку наразаецца разьба на абедзвюх канцах трубаправода. Прычым наразаем разьба можа не толькі на метале, але і на пластыцы, галоўнае, каб таўшчыня сценак дазваляла выканаць гэта;

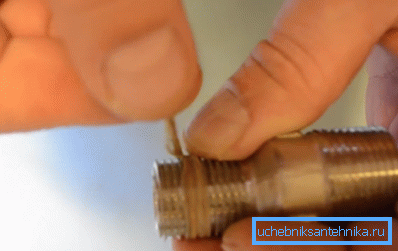

• Затым з выкарыстаннем фітынга з унутранай разьбой з абодвух канцоў выконваецца стыкоўка. Для таго каб вада напэўна не прасочвалася праз стык, можна выкарыстоўваць льняную намотку.

Галоўным перавагай такога спосабу можна назваць лёгкасць абслугоўвання сістэмы. Пры засмечаных стык заўсёды можна разабраць і прачысціць падазроную секцыю.

Звярніце ўвагу! Адзіным абмежаваннем пры нарэзцы разьбярства выступае таўшчыня металу. Калі выкарыстоўваецца танкасценны трубаправод, то разьбовае злучэнне выкарыстоўваць забаронена.

выкарыстанне фланцаў

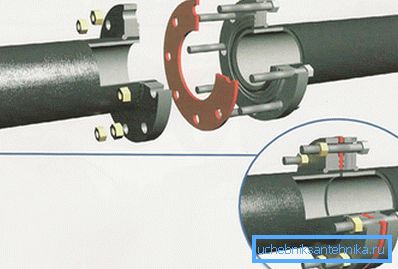

Для стыкоўкі такім метадам спатрэбіцца 2 фланца (тоўстыя металічныя дыскі), балты і гумавая пракладка. Фланцы апранаюцца на канцы трубаправода, паміж імі размяшчаецца гумавая пракладка.

Па перыметры фланцаў у адтуліны ўстаўляюцца балты і зацягваюцца гайкамі, за кошт гэтага дасягаецца герметычнасць стыку. Кошт такога стыку невысокая, а магчымасць хутка раз'яднаць стык пры неабходнасці робіць яго даволі папулярным.

Фланцы могуць прыварваюць непасрэдна да тарца ўчастка трубаправода. У астатнім тэхналогія не мяняецца.

Выкарыстанне прэс-фітынгаў

Адзін з найбольш універсальных спосабаў стыкоўкі трубаправода. Дазваляе злучыць 2 секцыі без зваркі, наразання разьбы або склейвання іх. Для гэтага выкарыстоўваецца адмысловы фітынг, які складаецца з цэнтральнай часткі з разьбой з 2-х бакоў, заціскных кольцаў ўшчыльняльніка і гайкі.

Інструкцыя па прыладзе стыку выглядае так:

• на абодва канцы трубаправода апранаецца гайка, заціскная і прыціскной кольцы і ўшчыльняльнае кольца (менавіта ў такой паслядоўнасці);

• канцы секцый ўстаўляюцца ў фітынг, гайка накручваецца на яго. За кошт дэфармацыі гумы забяспечваецца герметычнасць стыку.

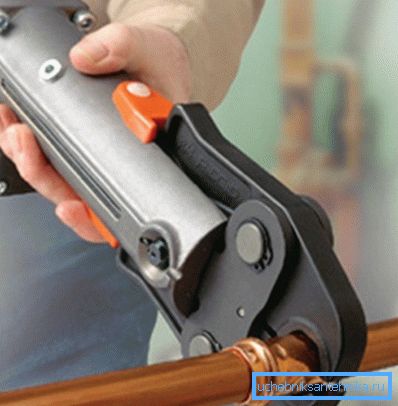

У выпадках, калі трэба састыкаваць секцыі танкасценнага трубаправода выкарыстоўваецца аперацыя прэсавання. Адмысловымі прэс-абцугамі абціскаецца ўчастак стыкоўкі, сценкі металу дэфармуюцца і гэта гарантуе надзейнае злучэнне.

выкарыстанне хамутоў

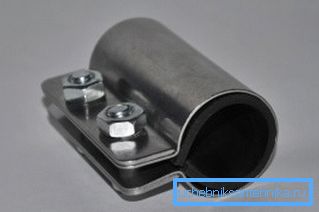

У спецмагазінах можна знайсці рамонтныя хамуты - металічныя цыліндры з гумовай устаўкай, нацяжэнне ствараецца балтамі. Гэтыя ж хамуты цалкам можна выкарыстоўваць пры мантажы трубаправода, галоўнае - не злучаць секцыі ўсутыч, пры іх тэмпературнай дэфармацыі гэта можа стаць прычынай парушэння герметычнасці.

Улічваючы характар ​​працы каналізацыйнай сістэмы, забяспечвае прымальны ўзровень трываласці стыку.

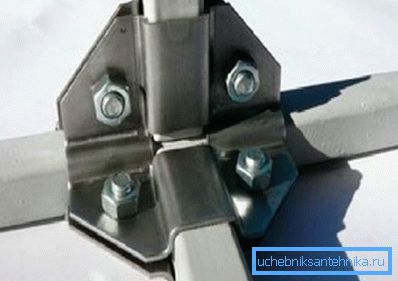

Хамуты з'яўляюцца ці ледзь не адзіным выхадам з сітуацыі, калі трэба хутка злучыць профільныя трубы, напрыклад, квадратнага перасеку. Зварка зойме занадта шмат часу, а іншых спосабаў стыкоўкі проста няма.

падвядзенне вынікаў

У рамках аднаго артыкула складана разгледзець тонкасці прылады ўсіх тыпаў злучэнняў трубаправода. Тым не менш, прадстаўленыя спосабы можна выкарыстоўваць пры мантажы сістэм каналізацыі, ацяплення, вадаправода. Пры ўмове захавання тэхналогіі, стыкі будуць герметычнымі і праслужаць не адно дзесяцігоддзе.

На відэа ў гэтым артыкуле паказаны прыклад злучэння каналізацыйных труб рознага дыяметра.
