Вонкавы дыяметр труб - усё што трэба ведаць аб памерах

Калі гаворка заходзіць пра праектаванне сістэм каналізацыі, цепла- і водазабеспячэння, адной з найважнейшых задач можна назваць правільны падбор трубаправода. Маецца на ўвазе не толькі матэрыял, але і яго памер, у прыватнасці вонкавы дыяметр труб.

На што ўплывае тыпаразмер

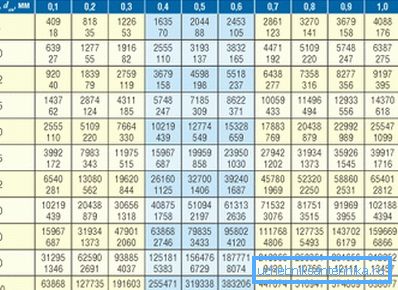

Галоўная задача любога трубаправода - транспарціроўка вадкасці (газу), так можна сцісла апісаць прынцып працы любой сістэмы ў доме (каналізацыя, ацяпленне, газаправод, вентыляцыя і г.д.). Адпаведна, галоўны крытэр эфектыўнасці яго працы - прапускная здольнасць, г.зн. колькасць вадкасці або газу, якое праходзіць праз перасек у адзінку часу.

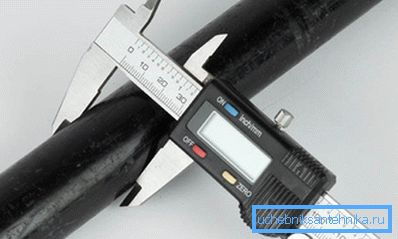

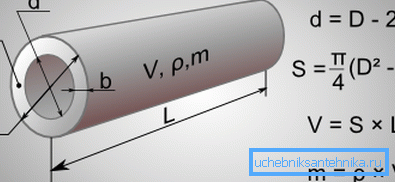

На этапе планавання звычайна ўлічваюць вонкавы і ўнутраны дыяметр труб. Унутраны ўплывае непасрэдна на прапускную здольнасць, а па розніцы паміж вонкавым і ўнутраным можна судзіць пра таўшчыню сценкі, а значыць і аб трываласці.

Гэта асабліва важна пры праектаванні сістэм ацяплення, вадаправода, бо яны працуюць у напорным рэжыме. Калі паспрабаваць зэканоміць на і выкарыстоўваць трубаправод для халоднай вады ў сістэме ацяплення, то ў недалёкай будучыні яго прыйдзецца мяняць.

На першы погляд ніякіх праблем паўстаць не павінна, дастаткова толькі звярнуць увагу на маркіроўку. У рэальнасці ж у гэтым пытанні нямала падводных камянёў, бо часта выкарыстоўваецца не метрычная, а цалевая сістэма абазначэння памераў.

Асаблівасці абазначэння дыяметраў

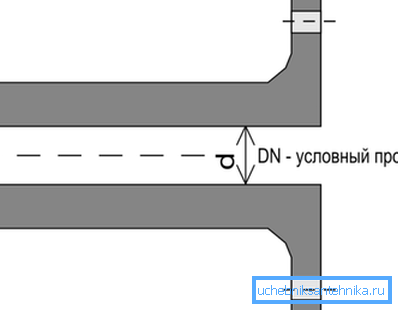

Акрамя памераў, указаных у звыклых міліметрах або цалях, выкарыстоўваецца яшчэ і паняцце ўмоўнага дыяметра - прасцей кажучы, велічыня прасвету. Такім чынам, нявінная на першы погляд запіс у выглядзе вонкавы дыяметр трубы Ду25, першапачаткова нясе ў сабе памылку, бо абрэвіятура ДК выкарыстоўваецца выключна як унутраны памер.

Тое ж самае тычыцца варыянту абазначэння вонкавы дыяметр трубы Ду32, у гэтым выпадку альбо трэба прыбраць прыстаўку «Ду» небудзь слова вонкавы. У адваротным выпадку ў краме можна правесці не адну гадзіну, спрабуючы знайсці неіснуючы тыпаразмер.

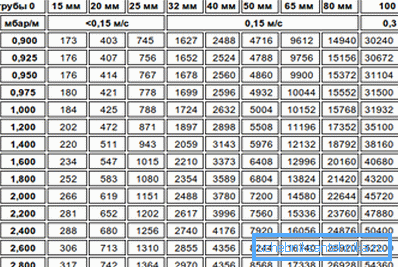

Звярніце ўвагу! Аперуючы значэннем Ду, можна прыкладна ацаніць прапускную здольнасць. Першапачаткова яны падабраныя так, што кожнае наступнае значэнне дае павелічэнне прапускной здольнасці на велічыню ад 60% да 100%.

Пры працы з рознымі матэрыяламі, напрыклад, пры замене часткі старой чыгуннай каналізацыі на пластыкавую. Інструкцыя да выканання сантэхнічных работ, як правіла, засяроджваецца на тэхналогіі, не звяртаючы асаблівай увагі на падбор тыпаразмераў. Праблемы пры працы з рознымі сістэмамі злічэння могуць узнікнуць нават у дасведчаных майстроў.

поліпрапіленавы трубаправод

Ён можа выкарыстоўвацца для мантажу сістэм ацяплення і вадаправода. Як правіла, выбіраецца памер ў дыяпазоне ад 20 да 110 мм, хоць апошні практычна не выкарыстоўваецца ў прыватных дамах. Параметры гатовага вырабы павінны адпавядаць нарматывам ДАСТ Р 52134-2003.

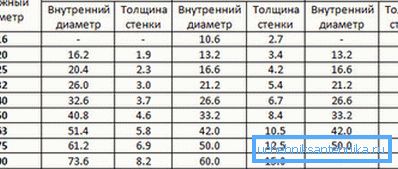

Пры выбары ўлічваць даводзіцца вонкавы дыяметр поліпрапіленавых труб. Уся справа ў тым, што таўшчыня сценкі адрозніваецца ў залежнасці ад маркі. Так, для маркі PN10 вонкавай дыяметры 32 будзе адпавядаць ўнутраны - 26,0 мм. А для маркі PN20 за кошт павелічэння таўшчыні сценкі Ду паменшыцца да 21,2 міліметраў.

Пры выбары важна не пераблытаць вонкавы і ўнутраны памеры. Так, калі пытанне складаецца ў тым, патрэбен дыяметр трубы 32 мм вонкавы або ўнутраны, то гаворка ідзе, хутчэй за ўсё, менавіта пра вонкавым. Бо Ду 32 проста няма, самае блізкае значэнне - 32,6.

Звярніце ўвагу! Калі ўсе работы выконваюцца сваімі рукамі, то лепш, каб усе элементы былі аднаго вытворцы і з адной партыі. Дзякуючы гэтаму знешнія і ўнутраныя параметры будуць дакладна адпавядаць адзін аднаму.

Можна прывесці асераднёныя дадзеныя па найбольш распаўсюджаным ПП трубах. Так, для мантажу ацяплення часцей за ўсё выкарыстоўваецца тыпаразмер ў межах 20 - 32 мм. таўшчыня стояков ацяплення рэдка перавышае 50 мм. (Гл. Таксама артыкул Віды каналізацыйных труб і злучэнняў: асаблівасці.)

Сталёвыя і чыгунныя трубы

У рамках аднаго артыкула проста немагчыма згадаць пра ўсе тыпапамераў, бо іх налічваюцца сотні, прычым яны адрозніваюцца яшчэ і ў залежнасці ад спосабу вытворчасці:

• гарачакачаных трубаправод. Нарматыў ДАСТ 8732-78 кажа пра тое, што вонкавыя дыяметры сталёвых труб, вырабленых па гэтай тэхналогіі, змяняюцца ў дыяпазоне 20 - 550 мм (парадку 70 тыпаразмераў). Калі ж ўлічыць яшчэ і ўнутраны, то вылучыць можна некалькі сотняў калі не тысяч тыпаразмераў, бо ўлічваць трэба яшчэ і таўшчыню сценкі;

• халодны пракат. ДАСТ 8734-75 вылучае звыш 70 тыпаразмераў, пры гэтым сітуацыя тая ж, што і з гарачакачаных аналагамі труб, то ёсць таўшчыня сценкі змяняецца ў шырокім дыяпазоне.

Трымаць у розуме ўвесь сортамент, вядома, не трэба. Досыць арыентавацца хоць бы ў самых распаўсюджаных тыпапамераў. Нядрэнна трымаць у розуме, напрыклад, унутраны і вонкавы дыяметр сталёвых труб, якія выкарыстоўваюцца для арганізацыі вадаправода.

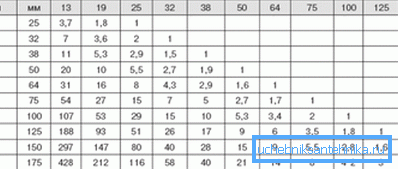

Галоўнай жа загадкай для шматлікіх з'яўляецца расшыфроўка цалевых мелі наймення. Гэта асабліва важна, калі злучэнне будзе разьбовае, нават невялікае несупадзенне не дазволіць стварыць герметычны стык, у будучыні гэта можа прывесці да працёкаў.

Ведаючы маркіроўку ў цалях, можна меркаваць аб дыяметры разьбы і Ду. Так, вонкавы дыяметр трубы 3 4. гаворыць пра тое, што Ду роўны 20 мм, разьбовай - 25,9 - 26,2.

Што тычыцца чыгуну, то тут усё значна прасцей, выкарыстоўваецца 3 асноўных тыпаразмеру - 150, 100 і 50 мм. Пры гэтым у якасці асноўнага крытэра выступае умоўны праход, то ёсць Ду трубаправода. У побыце чыгун выкарыстоўваецца для арганізацыі адводу сцёкаў, як правіла, выкарыстоўваецца тыпаразмер 100 або 150 мм.

ВГП трубаправод

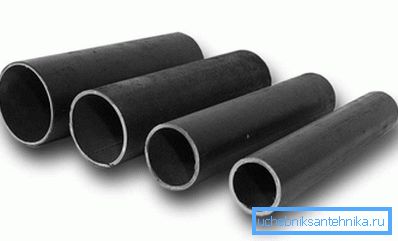

Абрэвіятура ВГП расшыфроўваецца як вадагазаправодныя. Для вытворчасці выкарыстоўваецца сталь, і прымяняцца ён можа не толькі ў якасці трубы для вонкавага вадаправода, але і для пракладкі газаправода.

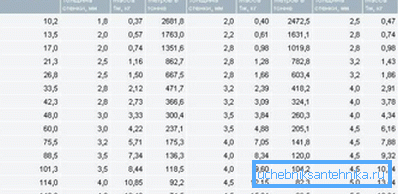

Поўны сортамент сталёвага ВГП трубаправода вызначаецца нарматывам ДАСТ 3262-75. Пры абазначэнні маецца на ўвазе ўнутраны, а дакладней Ду, пры гэтым, ведаючы таўшчыню сценкі, можна вылічыць і таўшчыню трубаправода. Так, пазначэнне ВГП Ду15 азначае, што Ду роўны 15 мм.

Вонкавы дыяметр сталёвай трубы 22 мм дазваляе параўнаць яе з ВГП Ду15, бо яе таўшчыня складае 21,3 мм. Але пры гэтым электросварные аналаг валодае нашмат вялікім прасветам (у межах ад 18 да 20 мм у залежнасці ад таўшчыні сценкі). Такое адрозненне звязана з умовамі працы сістэмы.

Асобна варта разгледзець цалевыя абазначэння ВГП трубаправодаў. Тут залежнасць паміж памерамі выглядае наступным чынам

Вонкавы дыяметр ВГП трубы залежыць ад таўшчыні сценкі, за ўсё ён вырабляецца ў 3 варыянтах:

• лёгкія;
• звычайныя;
• узмоцненыя.

Напрыклад, пры Ду 40 у сартаменце паказваецца РН 48,0 мм. Пры гэтым таўшчыня сценкі вагаецца ў дыяпазоне ад 3,0 (лёгкі варыянт выканання) да 4,0 мм (ўзмоцнены варыянт). Ўзмоцнены варыянт выканання выкарыстоўваецца для сістэм, якія працуюць пад вялікім ціскам.

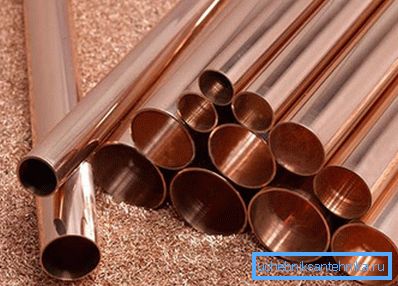

медныя трубы

Нягледзячы на ​​папулярнасць пластыка, медзь да гэтага часу выкарыстоўваецца для арганізацыі сістэм вадаправода і ацяплення (хай нават цана будзе больш). Што тычыцца абазначэння памераў, то можна сутыкнуцца з выкарыстаннем як цалевай, так і метрычнай сістэмы злічэння. Што тычыцца нарматыву, то сортамент прыведзены ў ДАСТ 617-2006.

Новы нарматыў робіць стаўку менавіта на метрычныя пазначэнне памераў, таму, напрыклад, старое абазначэнне 3/8 цалі заменена двума тыпаразмераў (6 і 7 мм). У цэлым жа толькі халодны пракат дае каля 70 - 80 тыпаразмераў і гэта калі ўлічваць толькі таўшчыню.

Пры выбары патрэбнага трубаправода можна сутыкнуцца з такімі варыянтамі абазначэння памераў:

• цалевае. У такім выпадку абазначэнне, напрыклад,? цалі будзе паказваць толькі на знешні памер;
• дробавую. У фармаце запісу 14/12 лік 14 паказвае знешні, а 12 - унутраны дыяметр;
• дробавую з указаннем таўшчыні сценкі, напрыклад, 14/1. У такім выпадку лік 14 пазначае РН, а 1 - таўшчыню сценкі.

падвядзенне вынікаў

У рамках аднаго артыкула складана ахапіць усе тонкасці маркіроўкі трубнага пракату. Тым не менш, прапанаваная інфармацыя дапаможа зарыентавацца пры выбары патрэбнага трубаправода, а значыць, рызыка працёкаў будзе зведзены да мінімуму.

На відэа ў гэтым артыкуле паказаны прыклад падбору дыяметра зыходзячы з умоў працы трубаправода.
