Злучальная муфта для труб - універсальны сродак для

Злучэнне труб муфтай з'яўляецца найбольш практычным рашэннем пры пракладцы доўгіх ліній. Любая магістраль мае выгібы, таму неабходнасць у такім элеменце вельмі высокая. Таму пра яго мы і распавядзем вам далей.

разнавіднасці

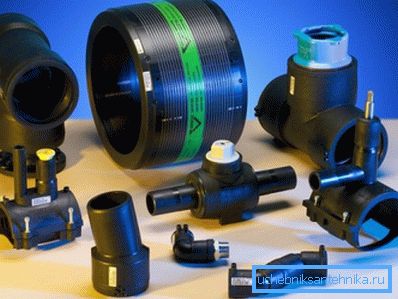

На сённяшні дзень існуюць самыя розныя муфты для злучэння труб. Яны прызначаныя вырашаць пэўныя задачы.

Таму варта пазнаёміцца ​​з кожнай разнавіднасцю.

• металапалімерных - ужываюцца даволі рэдка. Служаць для зрошчвання кароткіх адрэзкаў. Злучальная муфта для металлопластіковых труб выступае ў ролі перахадніка на разьбе.
• поліпрапіленавыя - з'яўляюцца, бадай, найбольш простым варыянтам у сваёй сферы. Ўяўляе сабой кавалак тоўстай трубы, якая мае большы дыяметр.

• Злучальныя муфты для пластыкавых труб адрозніваюцца ад вышэйназваных наяўнасцю гумовых ўшчыльняльнікаў. Іх выкарыстоўваюць для пракладкі ўсіх відаў камунікацый. Варта адзначыць, што пад час выкарыстаньня такіх фітынгаў неабходна скарыстацца герметыкам для надання шчыльнасці.
• Чыгунныя - прымяняюцца ў асноўным для каналізацыі. Існуе дзве разнавіднасці: з ушчыльняльнікам і пад чаканку.
• сталёвая муфта можа быць двух відаў: разьбовай і компрессіонные. Першая ўяўляе сабой тоўсты цыліндр з сталі з аднабаковай разьбой. Другая мае на ўвазе прымяненне гумовага кольца і прыцемках накладную гайкі.

правілы зборкі

З асноўнымі класіфікацыі мы разабраліся, зараз разгледзім, як злучыць дзве трубы муфтай. Натуральна, разгледзім асаблівасці мантажу для кожнай разнавіднасці.

металапалімерных

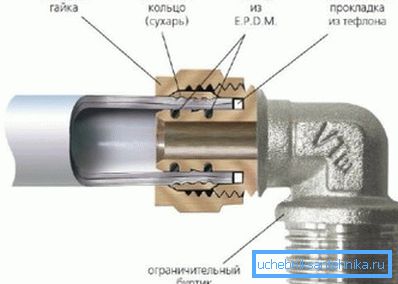

Злучэнне металічных труб муфтай вырабляецца наступным чынам:

• На вонкавае разьбярства намотваюць лён, прасякнуты пакостам і свінцовым сурыкам. Рабіць гэта трэба па гадзіннікавай стрэлцы. Такая мера забяспечвае максімальную надзейнасць і даўгавечнасць.

• Затым з невялікім высілкам наварочваліся перахаднік. Для выканання гэтай задачы скарыстайцеся ражковым або развадным ключом. Калі вы ніколі раней сваімі рукамі не выраблялі такіх працэдур, то лепш выкарыстаць развадны ключ.
• Далей апранаем прыцемках накладную гайку і кольца. Гэтая працэдура забяспечыць зняцце фаскі.

Звярніце ўвагу! Ня ссуньце кольца са штуцера!

• Цяпер апранаем трубу на штуцэр. Утрымліваючы корпус фітынга ключом, неабходна шчыльна зацягнуць прыцемках накладную гайку.

Вось і ўсё, пры выкананні работ праявіце максімум акуратнасці, і тады вы абавязкова даможацеся станоўчага выніку.

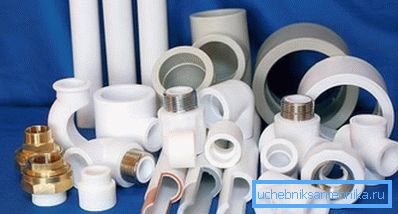

поліпрапіленавыя

Наступны разнавіднасць, якую разгледзіць наша інструкцыя - гэта поліпрапіленавыя фітынгі. Дадзеная методыка мае на ўвазе выкарыстанне зваркі.

Выглядае гэта наступным чынам:

• З фітынга здымаецца ўнутраная фаска, а з трубы знешняя.
• На спецыяльным паяльніку усталёўваюць тэмпературу 265-275 градусаў і фіксуюць адпаведную асадку. Калі ёсць алюмініевае армаванне, то яго зачышчаюць з дапамогай Шейвера.
• Далей элементы, якія маюць патрэбу ў злучэнні, устаўляюць у асадкі. Муфты для злучэння пластыкавых труб могуць мець розныя формы, таму назапасьцеся мноствам асадак для паяльніка.
• Пачакаўшы некаторы час (залежыць ад таўшчыні), іх трэба злучыць адзін з адным і зафіксаваць. У выніку яны вельмі надзейна змацаваць.

Чыгунныя і медныя

Гэты тып запатрабуе ад вас некаторых навыкаў і максімальнай акуратнасці. Памятаеце, што кошт нават найменшай памылкі ў дадзеным выпадку вельмі высокая.

Такім чынам, працэдура вырабляецца ў такой паслядоўнасці:

• Для ўшчыльнення лепш за ўсё выкарыстоўваць кабалку - гэты асаблівы валакно, якое прасякнута алеем. Зрэшты, можаце скарыстацца і іншымі метадамі.
• Вставляем трубу да ўпора ў муфту. У адваротным выпадку ўшчыльненне можа проста вываліцца.
• Чаканіць кабалку варта ў некалькі абаротаў - гэта дазваляе максімальна ўшчыльніць яе па ўсёй акружнасці.

Савет: калі ў вас няма адпаведнага інструмента, можаце скарыстацца сталёвым дубцом з раздушаным канцом, альбо адвёрткай.

Калі стык максімальна ушчыльнены, яго неабходна вышмараваць цэментавым растворам. Вось такім нялёгкім метадам фіксуюцца злучальныя муфты для медных труб.

сталёвыя

Сталёвыя фітынгі бываюць двух разнавіднасцяў: рэзьбавыя і компрессіонные. Яны даволі моцна адрозніваюцца адзін ад аднаго, таму варта разглядаць асобна кожны з тыпаў.

рэзьбавыя

Ўяўляе сабой тоўсты цыліндр з аднабаковай разьбой. Злучэнне ажыццяўляецца максімальна проста і лёгка: у фітынг з абодвух бакоў закручваюцца трубы па сродках разьбы. Памятаеце, што металічная разьба дае максімальную ступень герметызацыі.

Адзначым, што сталь дазваляе цалкам не баяцца ўжываць сілу пры закручванні. Аднак такі матэрыял нясе ў сабе адзін істотны недахоп - з цягам часу элементы прыліпаюць адзін да аднаго. У выніку праз некаторы час будзе вельмі праблематычна вырабіць разборку.

Такі недахоп вельмі значны. У гэтай сувязі часцяком для вырабу элементаў фіксацыі ўжываюць такія матэрыялы як чыгун і латунь, якія не маюць дадзенага ўласцівасці.

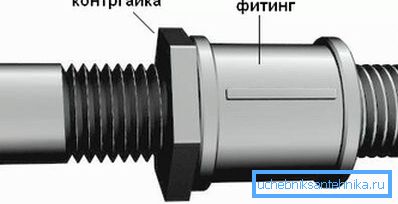

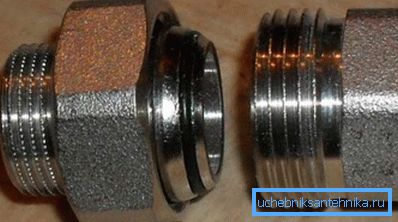

Бываюць выпадкі, калі элементы пры мантажы не маюць магчымасці паварочвацца вакол сваёй восі. У такіх сітуацыях на выручку прыходзіць, так званае злучэнне са згонам.

Рэалізоўваецца яно наступным чынам:

• Перш за ўсё варта на разьбярства (доўгую) згону накруціць муфту і адмысловую гайку.
• Затым кароткую трэба ўкруціць ў вентыль (ці любы іншы элемент, які мае патрэбу ў злучэнне). Таксама не забываемся пра выкарыстанне розных метадаў герметызацыі, каб палепшыць якасць выпускаемай працы.
• Вонкавае разьбярства неабходна подмотать.
• Пасля чаго на яе зганяецца муфта.
• У завяршэнні апранаецца контргайка, якая забяспечвае максімальную шчыльнасць злучэння. Сапраўды таксама не забываемся пра герметык.

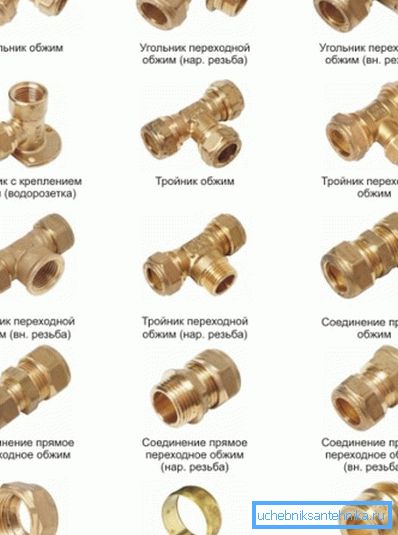

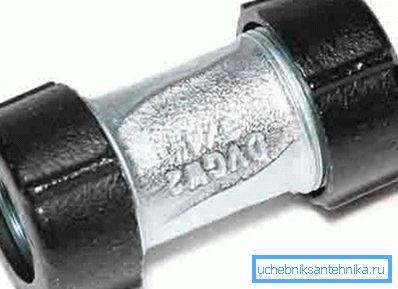

компрессіонные

Як ужо гаварылася, такое злучэнне мае на ўвазе выкарыстанне прыцемках накладную гайкі і ўшчыльнялага кольца. Такія фітынгі злёгку нагадваюць металапалімерных. Пры гэтым метад мацавання практычна такі ж.

Усё ж адзначым асноўныя асаблівасці такога мацавання:

• Яно атрымліваецца легкоразъемным. Прасцей кажучы, праз некаторы час, пры неабходнасці, вы зможаце разабраць зафіксаваныя элементы без намаганняў.
• Для яго не трэба наяўнасць разьбы.
• Пры выкарыстанні такога метаду прыйдзецца падвергнуць апрацоўцы знешнюю паверхню злучанага элемента. У прыватнасці, неабходна выдаліць фарбу і іржу, а таксама пазбавіцца ад наяўных няроўнасцяў.
• Атрыманы выраб не адрозніваецца высокай надзейнасцю. Пры ўзнікненні невялікі нагрузкі, труба можа вырвацца з фітынга. Таму пры выкарыстанні такой методыкі, варта паклапаціцца аб дадатковай фіксацыі.

высновы

На гэтым мы падвядзем вынік свайму аповяду, але калі вы не здолелі зразумець ўсіх тонкасцяў, то не хвалюйцеся (см.также артыкул гарачакачаных труб - ідэальнае рашэнне ў складаных сітуацыях).

У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме. Паглядзеўшы яго, вы абавязкова зможаце разабрацца ва ўсім.
